EVAL-ADF5902

製品概要

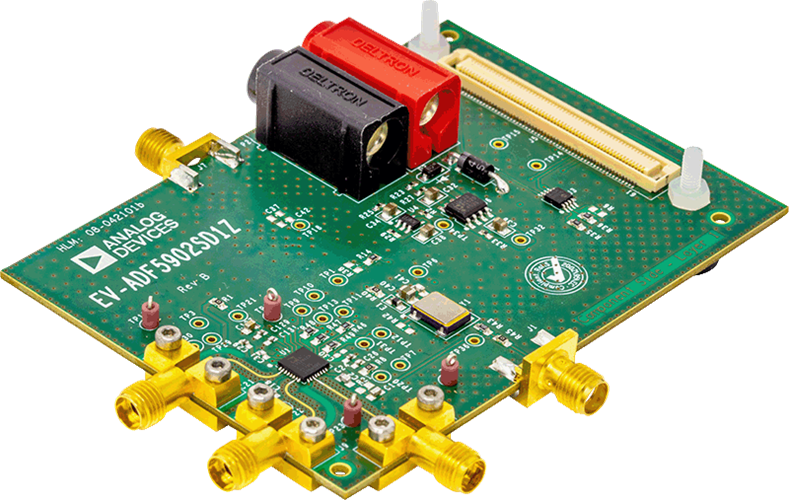

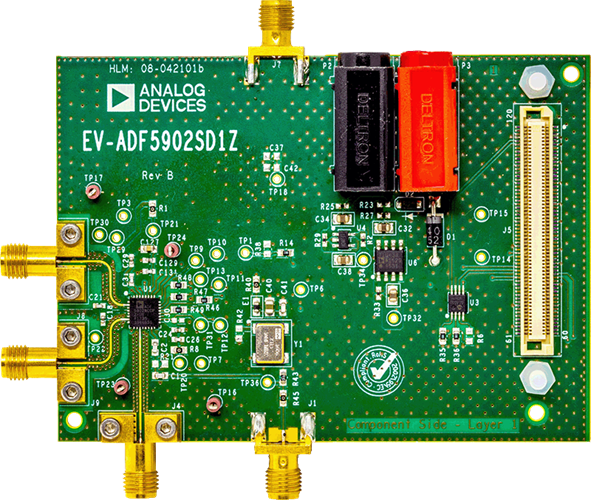

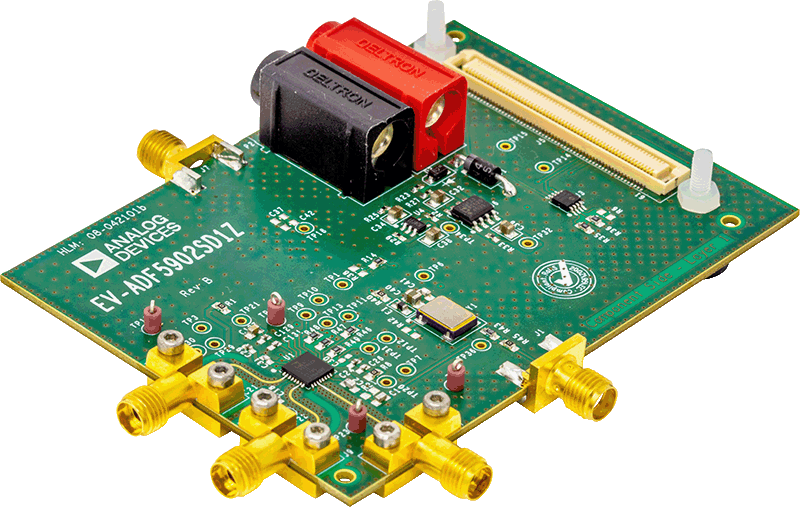

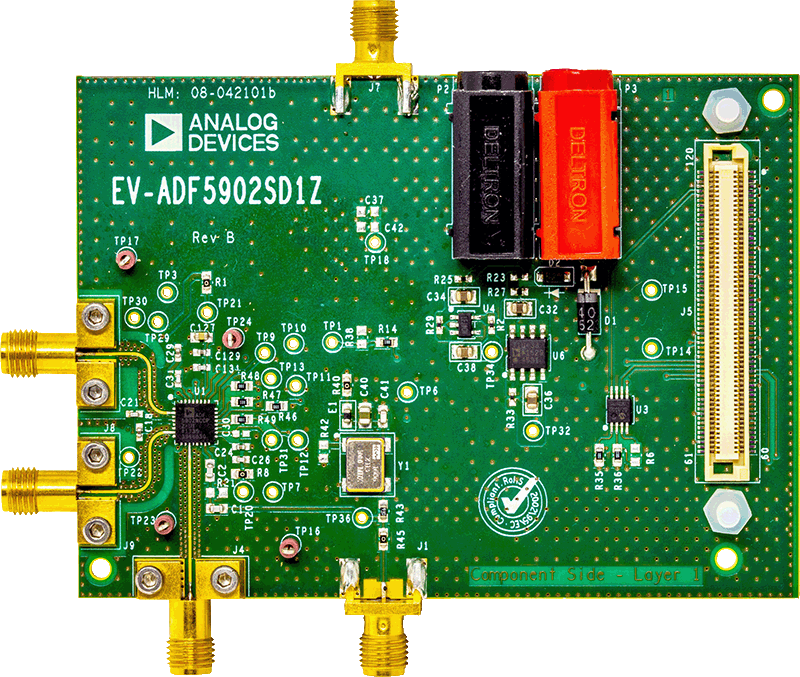

EV-ADF5902SD1Z 評価用ボードによって、2 チャンネル PA 出力とランピング・フェーズ・ロック・ループ（PLL）を使って、ADF5902 24 GHz 電圧制御発振器（VCO）のプログラマブル・ゲイン・アンプ（PGA）の性能を評価することができます。図 1 は EV-ADF5902SD1Z 評価用ボードを示しており、これは ADF5902、ローカル発振器（LO）出力用の 3 つの高周波数 K タイプ・サブミニチュア・バージョン A（SMA）コネクタ、2 つのトランシーバー（TX）出力、電源用のバナナ・コネクタ、および 1 つのシリアル・インターフェース用コネクタを含んでいます。

EV-ADF5902SD1Z 評価用ボードには、キットに含まれていない EVAL-SDP-CS1Z システム・デモンストレーション・プラットホーム・シリアル（SDP-S） コントローラ・ボードが必要です。EVAL-SDP-CS1Z SDP S によって ADF5902 デバイスのソフトウェア・プログラミングが可能になります。

ADF5902 の詳細な仕様は、 ADF5902  のデータシートに記載されています。EV-ADF5902SDIZ 評価用ボードを使用する際は、このユーザ・ガイドと併せて参照してください。

Windows^® ベースの PLL ソフトウェア によりシンセサイザを簡単にプログラミングできます。
