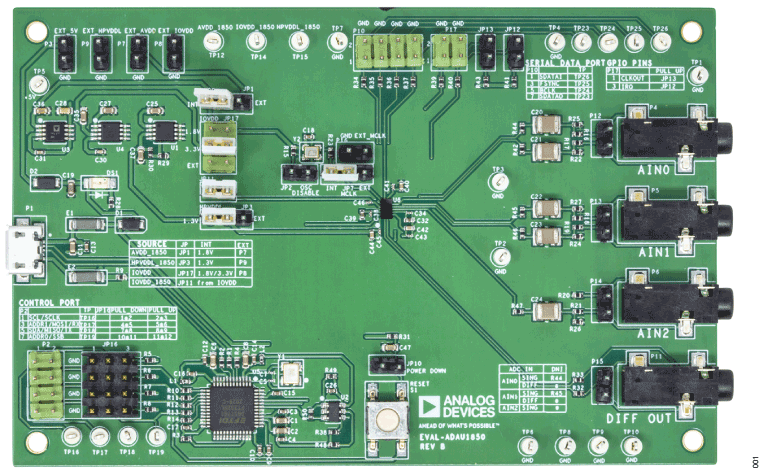

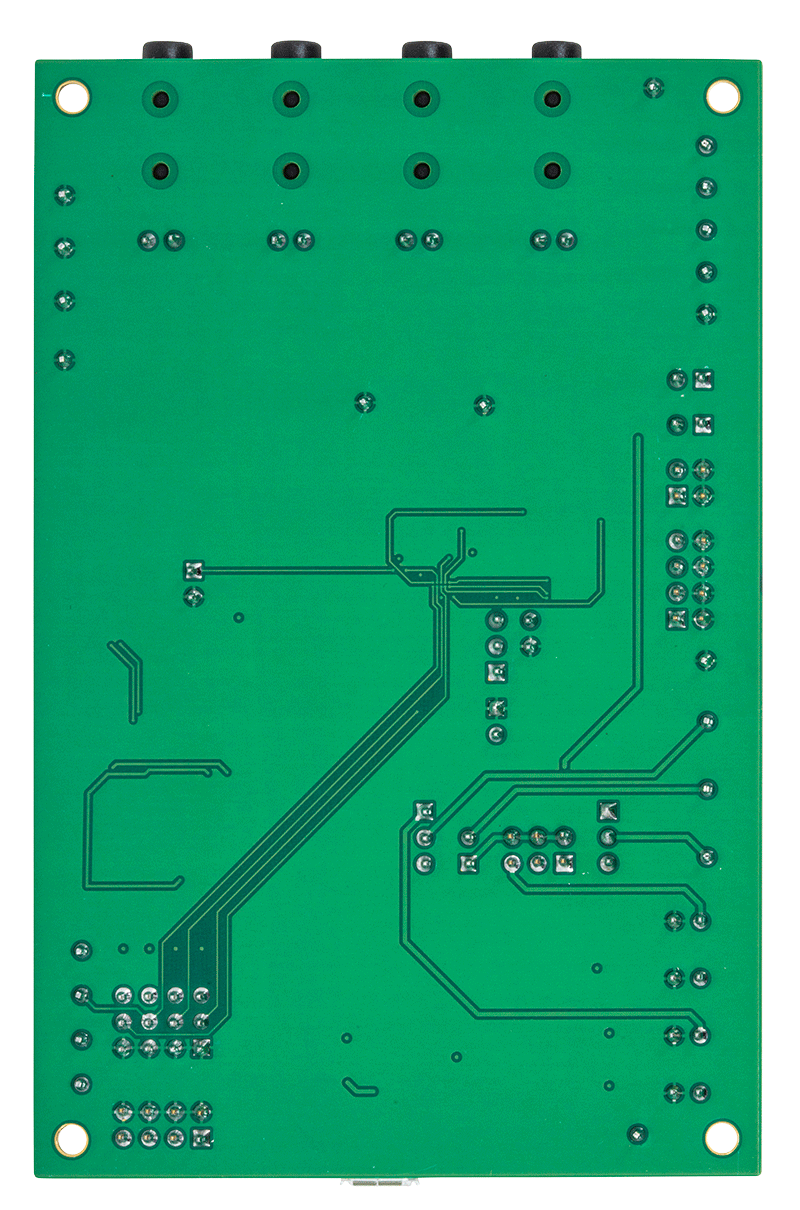

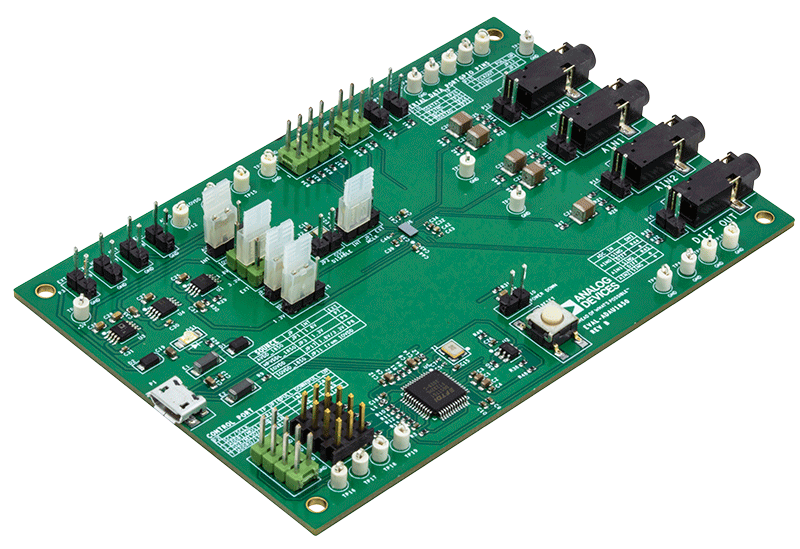

EVAL-ADAU1850
オーディオ／高速DSPを備えた、3 ADC、1 DACの低消費電力コーデックADAU1850の評価
トップへ
製品概要
製品概要
このユーザ・ガイドでは、EVALADAU1850EBZ評価用ボードの設計とセットアップについて説明します。
この評価用ボードでは、ADAU1850のすべてのアナログ入出力とデジタル入出力にアクセスできます。ADAU1850コアは、USB接続を介してEVAL-ADAU1850EBZ評価用ボードに接続される、アナログ・デバイセズのLark Studio™ソフトウェアを使って制御します。コード開発用のソフトウェア開発キット（SDK）もアナログ・デバイセズが提供します。
EVAL-ADAU1850EBZは、USBバス・パワーまたは3.8～5V電源で駆動できます。これらの電源オプションは、EVAL-ADAU1850EBZ上で必要となる電圧にいずれも調整されます。プリント回路基板（PCB）は4層設計、内層はグラウンド・プレーンと電源プレーンです。EVAL-ADAU1850EBZには、外付けマイクロフォンとスピーカー用のコネクタがあります。外付けまたはオンボードの24.576MHz発振器によってマスタ・クロックを提供できます。
マーケット＆テクノロジー
対象となる製品
パッケージの内容
- EVAL-ADAU1850EBZ評価用ボード
- ミニUSBプラグ付きUSBケーブル
