製品概要

機能と利点

  • AD9083用のフル機能評価用ボード
  • ACEソフトウェアによる制御用PCソフトウェア
  • AD9528の内蔵クロッキングにより、デバイスとFPGAのクロッキングを管理
  • 外部直接クロッキングに切り替えるオプション

製品概要

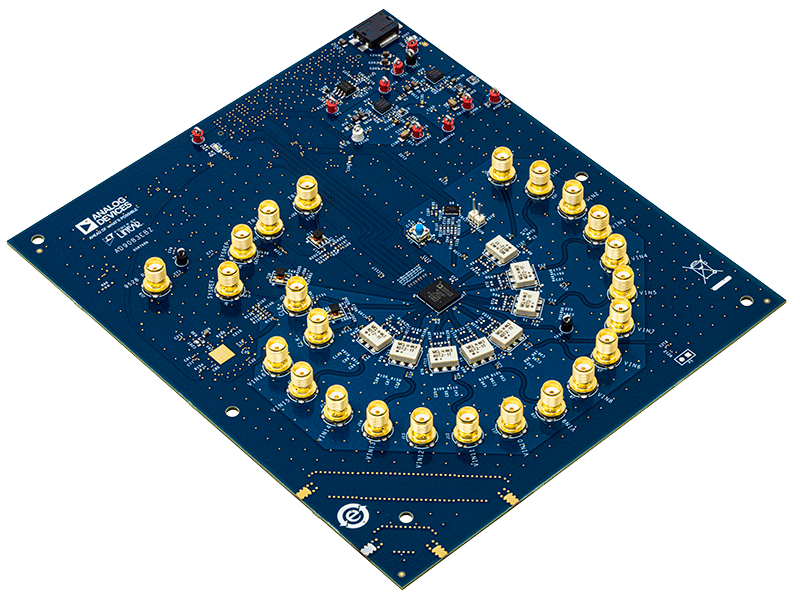

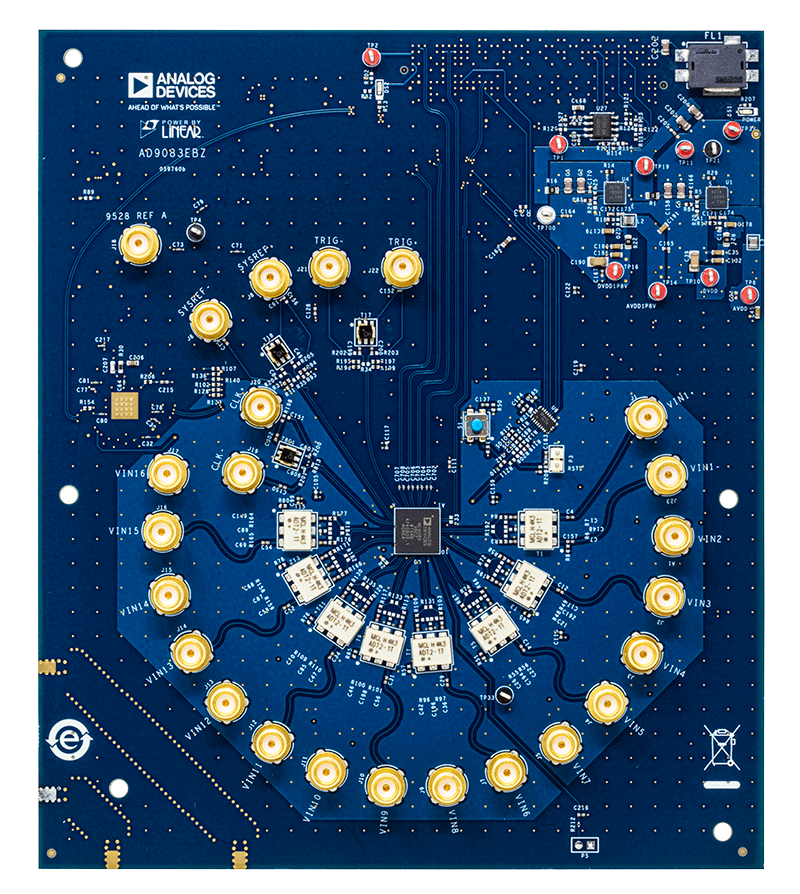

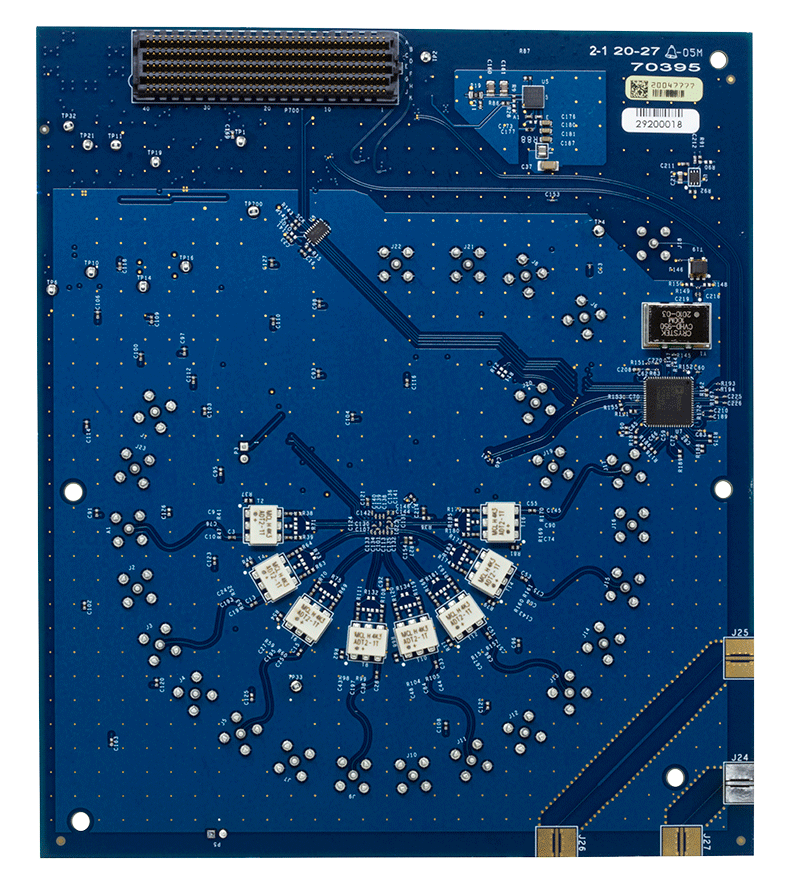

AD9083EBZ評価用ボードには、AD9083を様々なモードおよび構成で動作させるのに必要なサポート回路がすべて内蔵されています。デバイスとのインターフェース接続に使用されるアプリケーション・ソフトウェアについての説明も含まれています。ACEソフトウェアを使用して性能評価を実施するには、AD9083EBZ評価用ボードをアナログ・デバイセズのADS8-V3EBZに接続します。

ACEソフトウェアを使用すると、AD9083を各種モードに設定し、解析用のA/Dコンバータ（ADC）データを取得できます。

マーケット＆テクノロジー

対象となる製品

関連資料

  • すべてを表示 (3)
  • 設計ツール (1)
  • ユーザ・ガイド (1)
  • データシート (1)
    • Document Type

    ソフトウェア

    デバイス・ドライバ

    API Device Drivers

    評価用ソフトウェア

    JESD204x Frame Mapping Table Generator
    The JESD204x Frame Mapping Table Generator tool consists of two Windows executables that will allow the user to input any valid combination of JESD204x parameters (L, M, F, S, NP) in order to output a .csv file that illustrates the frame mapping of the JESD204x mode in table format. There is an executable that allows the user to input a single JESD204x mode and another, that allows the user to input the parameters for multiple JESD204x modes in a specified .csv format in order to output a .csv file that illustrates the frame mapping of each of the JESD204x modes that were input into separate tables.

    設計ツール

    ADC Companion Transport Layer RTL Code Generator Tool (Rev. 1.0)
    This command line executable tool generates a Verilog module which implements the JESD204 receive transport layer. The user specifies in a configuration file one or more modes to be supported by the transport layer module. These modes are defined as a set of JESD204 parameter values: L, M, F, S, N', and CF. The transport layer converts JESD204 lane data output from a JESD204 link layer IP to a data bus with a fixed width, containing interleaved virtual converter samples. Both JESD204B and JESD204C link layers are supported.

    ACE Software

    ZIP
    26 MB
    ACE plug-in for Board.AD9083 1.2021.29300 [8 16 21]
    Plugin to evaluate the AD9083EBZ evaluation board for the AD9083 high-speed ADC.
    EXE
    157 MB
    ACE Installer Software 1.30.3311.1463 [4 24 24]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
    ACE software page >
