EVAL-AD5292 評価用ボード | アナログ・デバイセズ

製品概要

機能と利点
製品概要

機能と利点

高電圧デジタル・ポテンショメータ・マザーボードと組み合わせたフル機能評価用ボード（EVAL-MB-HV-SDZ）
SDP-BまたはSDP-SによるPC制御
制御用PCソフトウェア
20回のプログラミングが可能
抵抗精度1%

製品概要

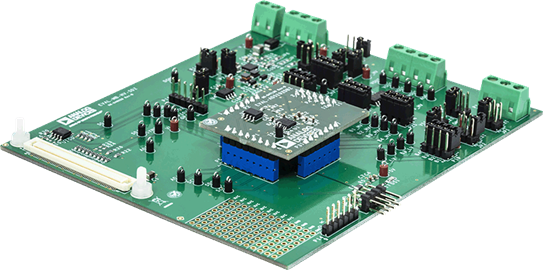

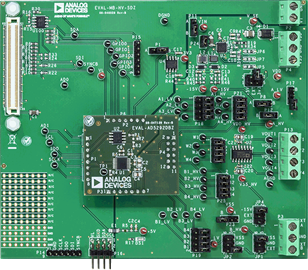

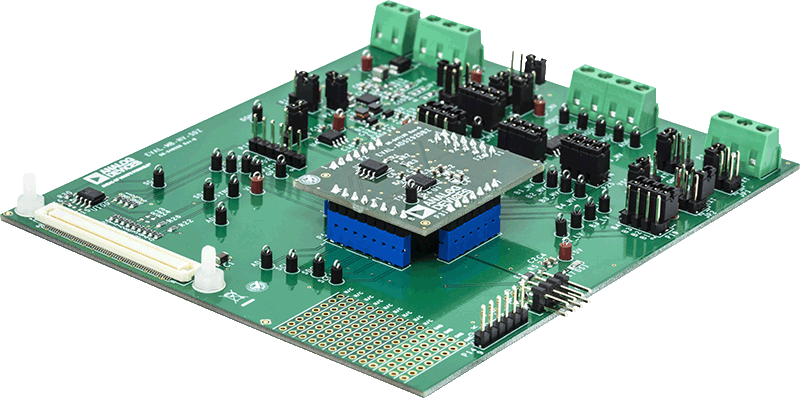

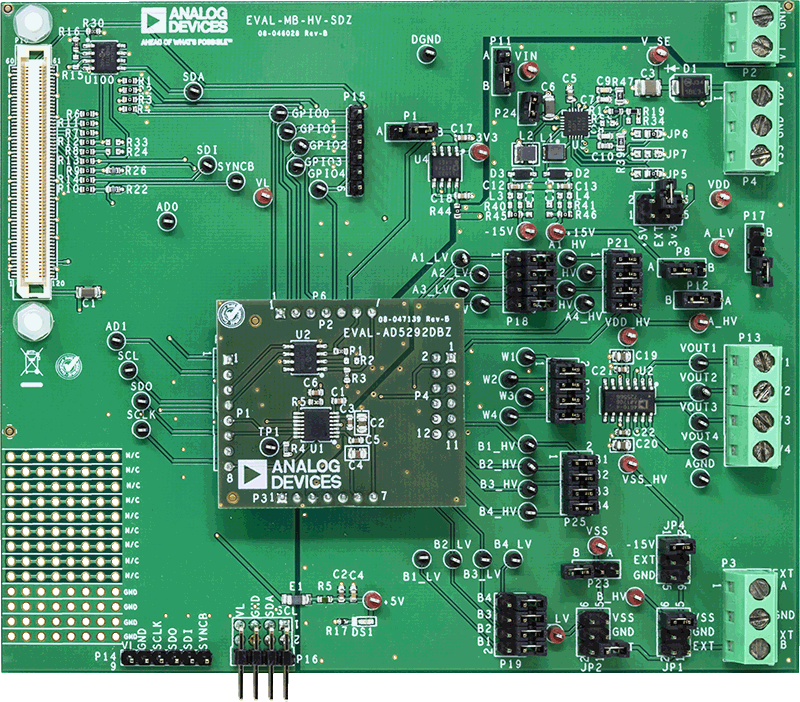

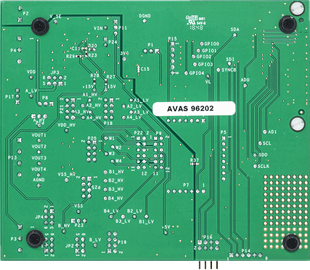

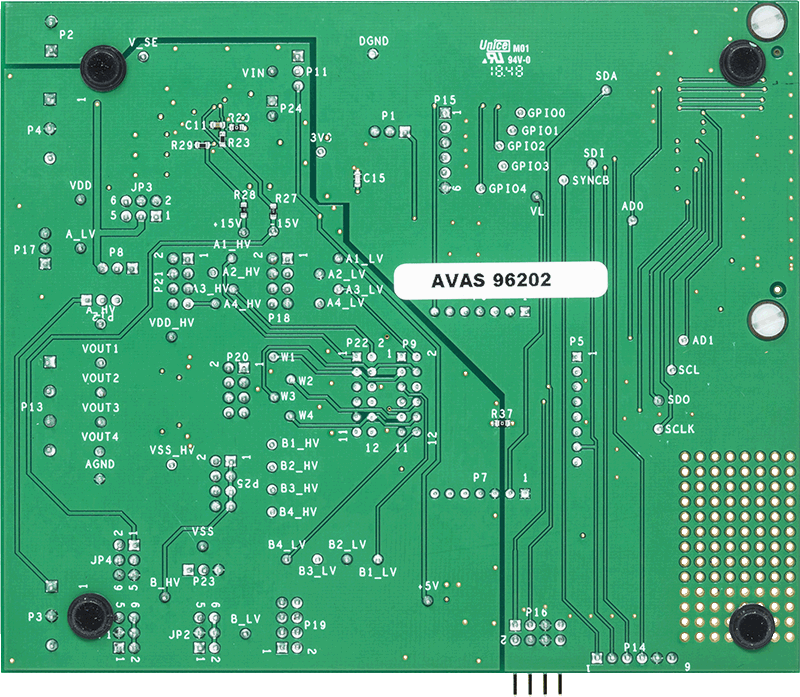

このユーザ・ガイドでは、AD5292デジタル・ポテンショメータ評価用のフル機能EVAL-AD5292DBZボードについて説明します。AD5292は、シングル・チャンネル、1024ポジションのデジタル・ポテンショメータです。エンドtoエンドの抵抗許容誤差は±1%未満で、20回のプログラミングが可能（20-TP）なメモリを提供します。AD5292は高電圧で動作することができ、両電源（±10.5V～±16.5V）と単電源（21V～33V）の両方の動作をサポートしています。

AD5292は、最大50MHzのクロック・レートで動作し、かつ標準シリアル・ペリフェラル・インターフェース（SPI）と互換性を持つシリアル・インターフェースを採用しています。

EVAL-AD5292DBZはUSBからの内部電源が組み込まれており、外部電源を接続すればロジック電圧レベルを実現できます。ロジック電圧レベルは2.7V～5.5Vの単電源で動作します。EVAL-AD5292DBZは単電源モードと両電源モードで動作し、出力バッファが組み込まれています。

AD5292の完全な仕様については、アナログ・デバイセズから入手可能なAD5292データシートを参照してください。評価用ボードを使用する際は、このユーザ・ガイドとこのデータシートを参照してください。
