EVAL-AD45335

製品概要

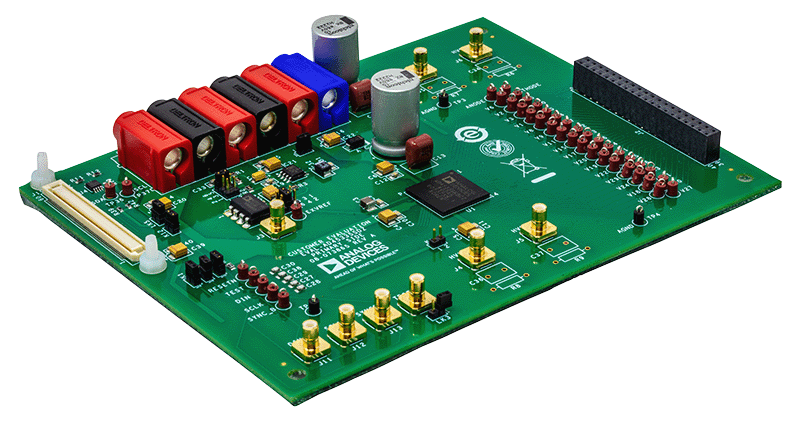

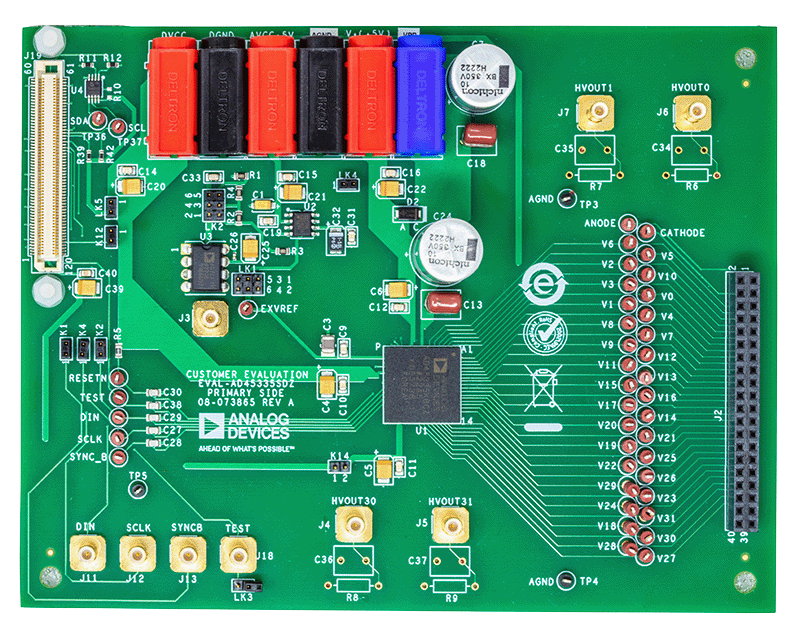

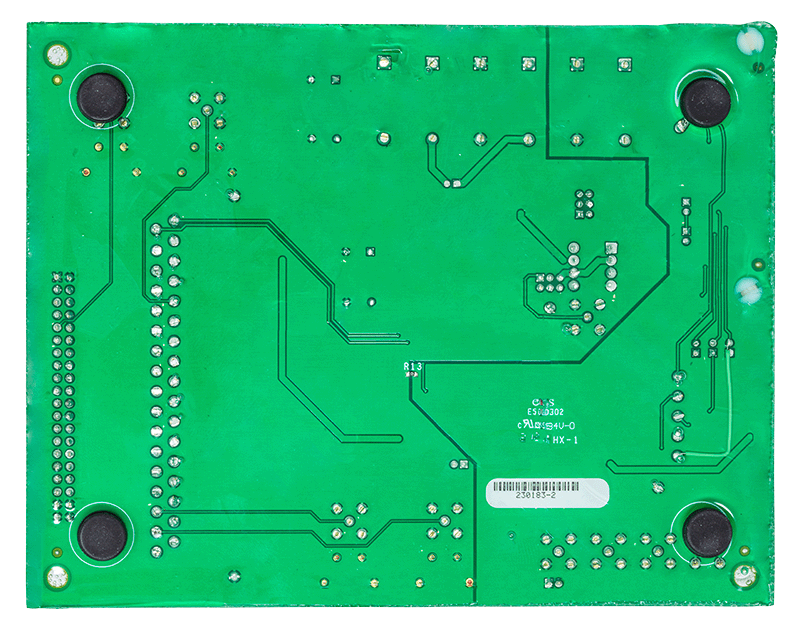

EVAL-AD45335SDZは、EVALAD45335SDZのすべての機能を簡単に評価することができるフル機能評価用ボードです。EVAL-AD45335SDZは、高電圧出力アンプを内蔵する32チャンネル、14ビット、高電圧出力のdenseDAC^®です。

AD45335の出力電圧範囲は、REF_INピンを使用してプログラムできます。出力範囲は、REF_IN = 1Vのときは0V～50V、REF_IN = 4Vのときは0V～200Vです。各アンプは150μAの電流を供給できます。REF_INは、AD45335上で内部的にバッファされ、安定したリファレンス源から駆動する必要があります。

書込みは、選択したD/Aコンバータ（DAC）レジスタに対し、3線式インターフェースを使用して行われます。シリアル・ペリフェラル・インターフェース（SPI）は最大30MHzのクロック・レートで動作し、デジタル・シグナル・プロセッシング（DSP）やマイクロコントローラのインターフェース規格と互換性があります。

EVAL-SDP-CS1Z またはEVAL-SDP-CB1Z ボードを使用すると、PCからEVAL-AD45335SDZソフトウェアを使用し、USBポート経由でEVALAD45335SDZを制御できます。

EVAL-AD45335SDZには、60Vと5Vの外部電源が必要です。内蔵部品には、REF198という4.096V、高精度マイクロパワー、低ドロップアウトの低電圧リファレンスが含まれます。
