製品概要
機能と利点

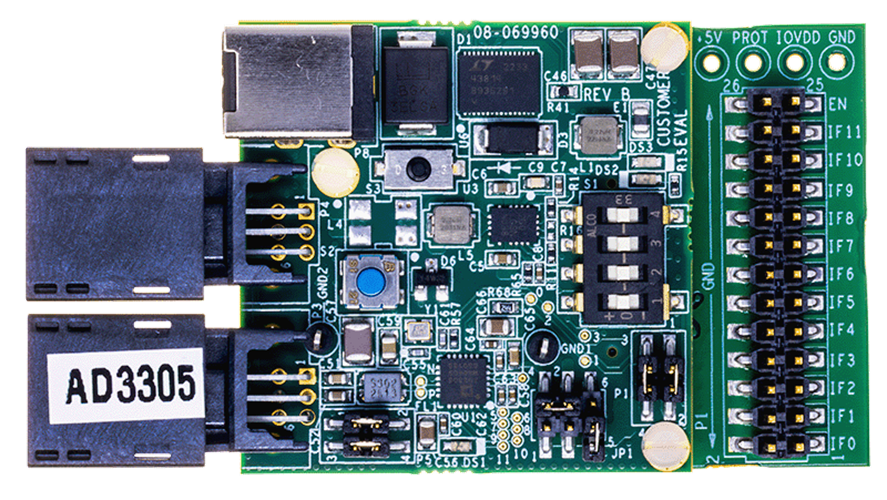

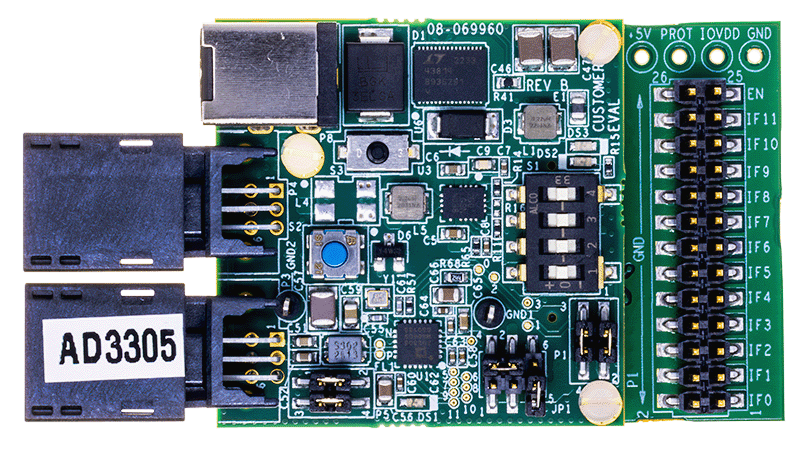

- AD3305（10BASE-T1S E2B RCPリモート・ノード）用のフル機能評価用ボード
- アナログ・デバイセズのE2Bリモート・コントロール・プロトコル（RCP）を搭載した10Mbps短距離シングルペア・イーサネット物理層トランシーバ
- 半二重ポイントtoポイント・リンク・セグメント
- 半二重マルチドロップ・ミキシング・セグメント
- 設定可能なオンボード50Ω 10BASE-T1Sバス終端
- 物理層衝突回避（PLCA）
- 電源電圧：12V～48V、オンボード電圧レギュレータ
- 2.54mmコネクタを介したブレークアウト信号入出力
- GPIO LEDとGPIOプッシュボタン
- INOVA Semiconductors製のISELEDおよびILaSインターフェースに対応（詳細についてはアナログ・デバイセズの担当者にお問い合わせください）
製品概要
アナログ・デバイセズが提供するAD3305 E2B RCP評価用キットは、アナログ・デバイセズのE2Bリモート・コントロール・プロトコル（RCP）テクノロジの円滑なデモンストレーションと柔軟な評価を可能にします。AD3305 EVALプラットフォームは、コントローラ・ノードとAD3305リモート・エッジ・ノード間の10Mbps半二重自動車通信用のシステム・ソリューションを提供します。各リモート・ノード上で、柔軟なインターフェースの構成と実装が可能です。リモート・ノードは、E2Bソフトウェア・アプリケーションが実行されるマイクロコントローラまたはホストPC上のコントローラ・ノードから制御されます。アナログ・デバイセズの評価用グラフィカル・ユーザ・インターフェース・ソフトウェアであるEdgeStudioは、E2Bネットワークの構築やE2Bアプリケーションの試験用にホストPC上で使用されます。EdgeStudio GUIを使用すると、E2Bネットワークをグラフィカルに構築し、様々なE2Bノードを構成することができます。また、GUIをコントローラとして使用してE2Bネットワークを評価したり、ネットワーク構成をエクスポートしてマイクロコントローラー・アプリケーションで使用したりすることも可能です。
技術文書一式は、秘密保持契約書（NDA）（pdf）にご記入いただくと利用可能になります。記入済みのフォーム、プロジェクトの詳細、会社情報、連絡先情報を電子メールでEVAL-AD3305KTZ@analog.comまでお送りください。今後のサポートは、アナログ・デバイセズ販売代理店よりご提供いたします。
