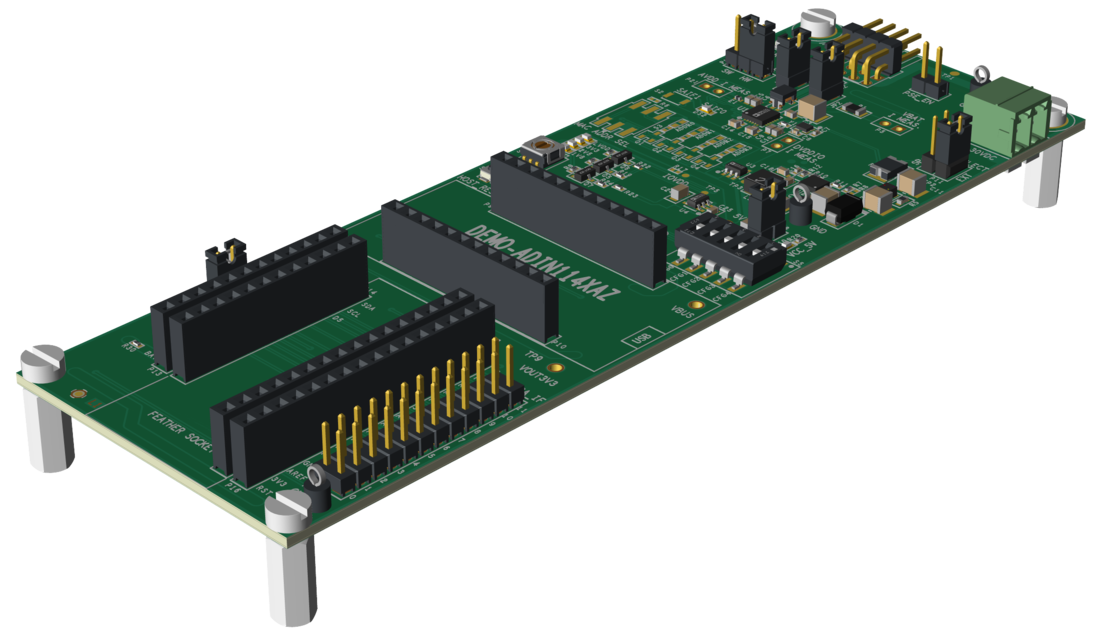

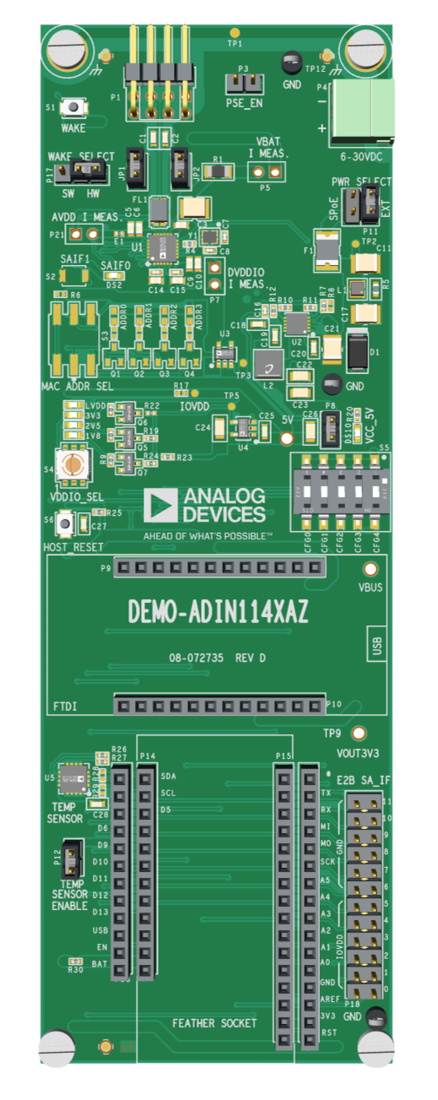

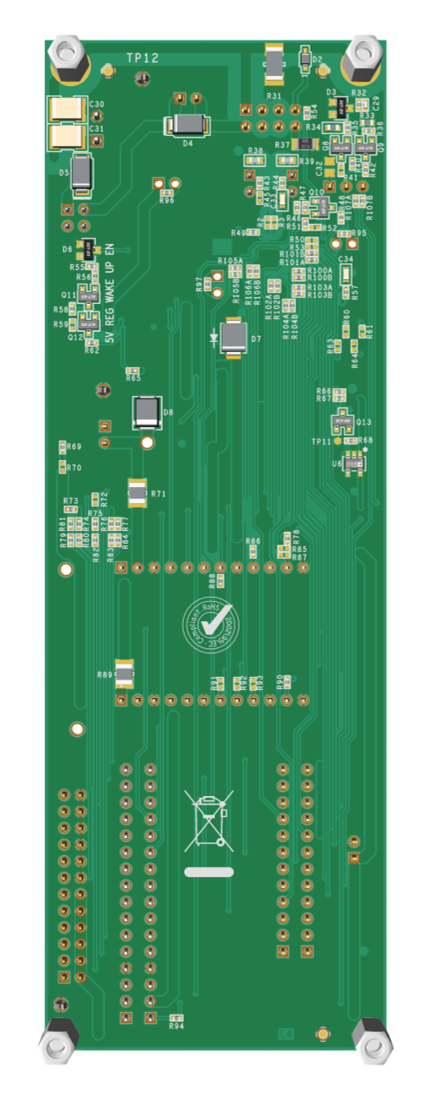

DEMO-ADIN114XAZ

製品概要

産業用10BASE-T1S MAC-PHY評価用ボード（DEMOADIN114XAZ）は、アナログ・デバイセズの10BASE-T1S MAC-PHYの評価を可能にするプラットフォームです。IEEE 802.3cg 10BASE-T1Sイーサネット規格に準拠したデバイスに、半二重10Mbpsシングル・ペア・イーサネット（SPE）コネクティビティを提供し、マルチドロップとポイントtoポイントの両方のリンク構成をサポートします。

このデバイスにはCコード・ソフトウェア・ドライバが付属しており、10BASE-T1S MAC-PHYを大規模システムに統合する際の出発点として使用できるサンプルも含まれています。

DEMO-ADIN114XAZ評価用ボードは、Featherボード・フォーマットの外部MCU用のコネクティビティ （MAX32672FTHRなど）、およびUMFT4222EVD USB-to-SPIブリッジへのコネクティビティを備えています。このボードにはMCUが搭載されていません。これは、ユーザが様々なMCUプラットフォーム間で最大限の柔軟性を得られるようにするためです。Featherボードへのコネクティビティを使用する場合は、FeatherボードのMCU上でMAC-PHYソフトウェア・ドライバが実行されている必要があります。UMFT4222EV-D USB-to-SPIブリッジを使用する場合は、USB接続されたWindowsマシン上でMAC-PHYソフトウェア・ドライバを実行することもできます。

ADIN1140の詳細な仕様は、アナログ・デバイセズから入手可能なADIN1140のデータシートに記載されています。DEMO-ADIN114XAZ評価用ボードを使用する際は、ADIN1140技術リファレンス、ADIN1140レジスタ制御マニュアル、およびこのユーザ・ガイドに加えて、ADIN1140のデータシートを参照してください。
