DC675B

製造中止：LT1568CGN デモボード | アクティブ・フィルタ・ビルディング・ブロックICの4次設定500kHzバンドパス

トップへ

製品概要

製品概要

製品概要

この評価用ボードは製造中止となっているため推奨されません。

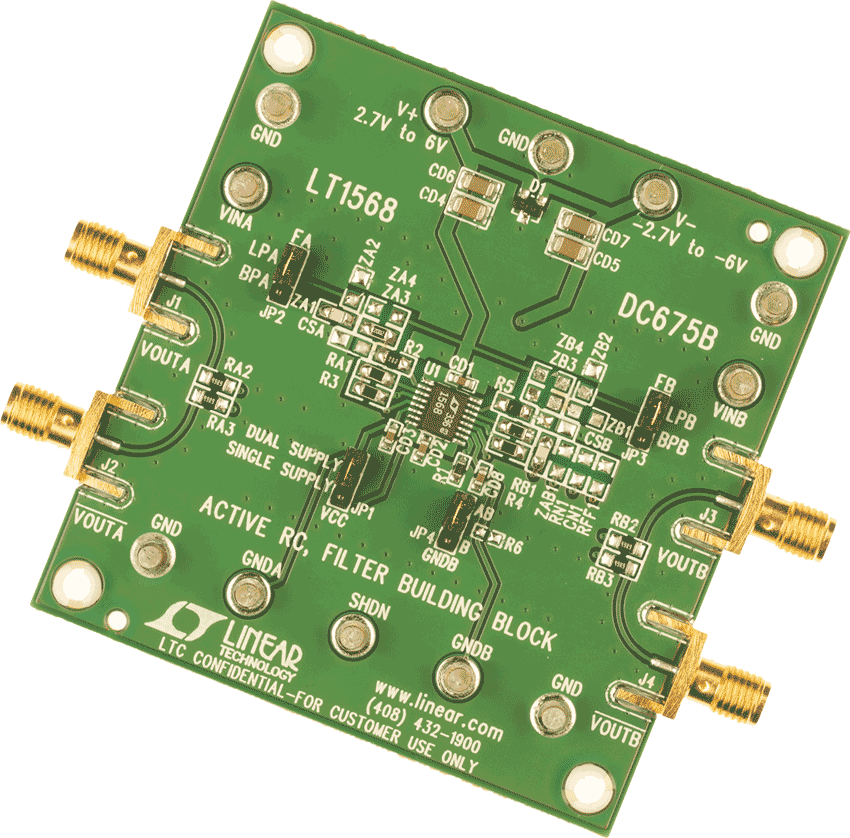

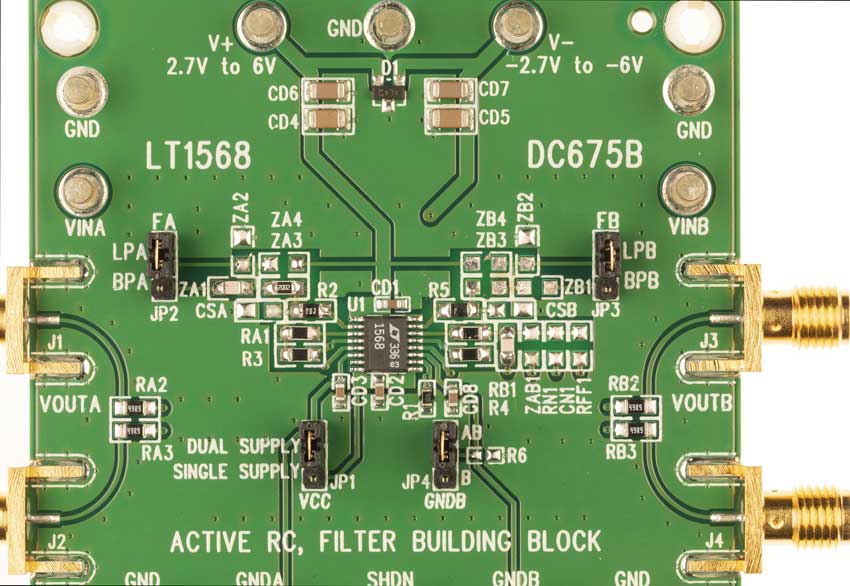

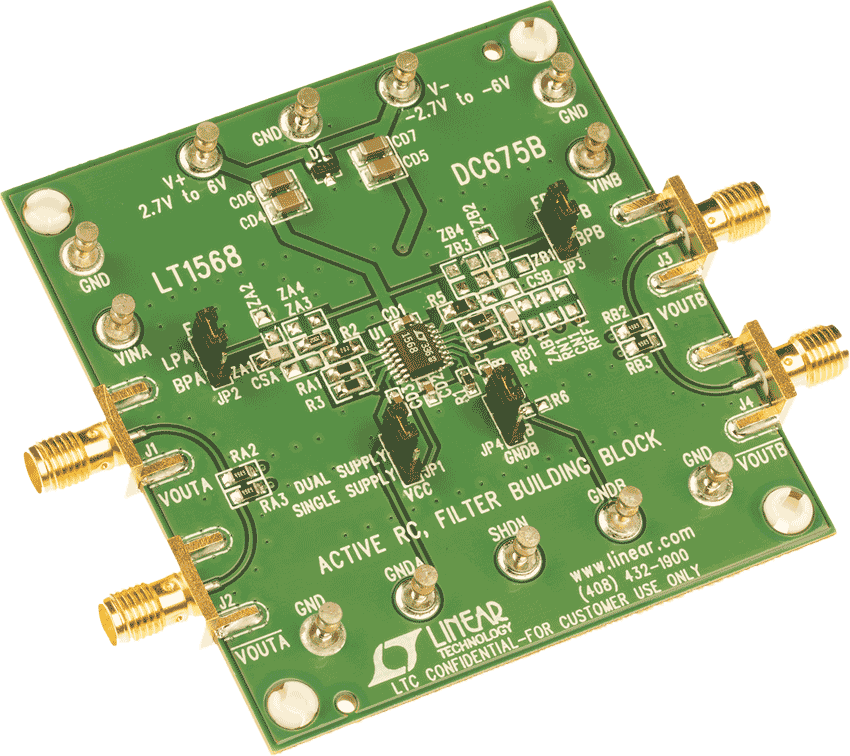

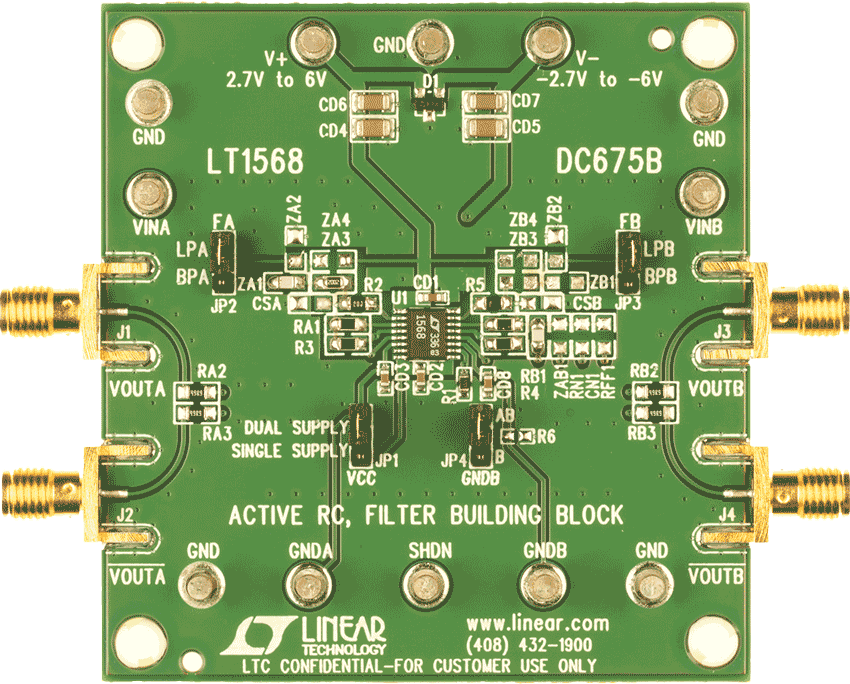

デモ回路DC675BはLT1568を使用するフィルタ回路の評価用です。LT1568は高精度±0.75%コンデンサと、180MHz GBWを最大変動±10%までトリミングした低ノイズのオペアンプを搭載した、デュアル2次アクティブRCフィルタ・ビルディング・ブロックです。LT1568オペアンプの±10% GBWの変動により、抵抗値を減らすことで高周波数の誤差が最小限に抑えられます。LT1568フィルタの遮断周波数または中心周波数（f_C）の範囲は200kHz～10MHz（バンドパス・フィルタの場合は5MHz）です。ロー・リミットの200kHzは抵抗ノイズとDCオフセットを最小限に抑える目的でのみ選択されたものです（外部コンデンサを使用することでfC周波数を200kHz未満にすることが可能）。
