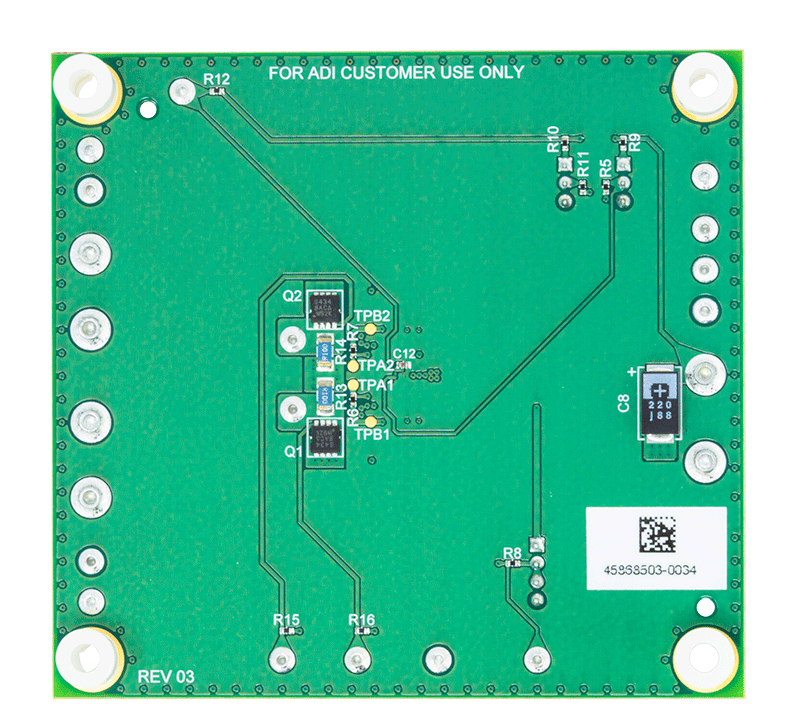

DC3123A

製品概要

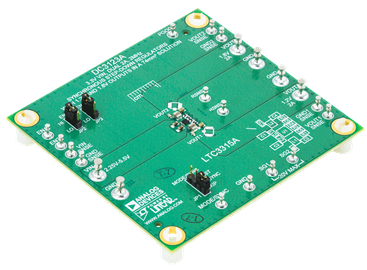

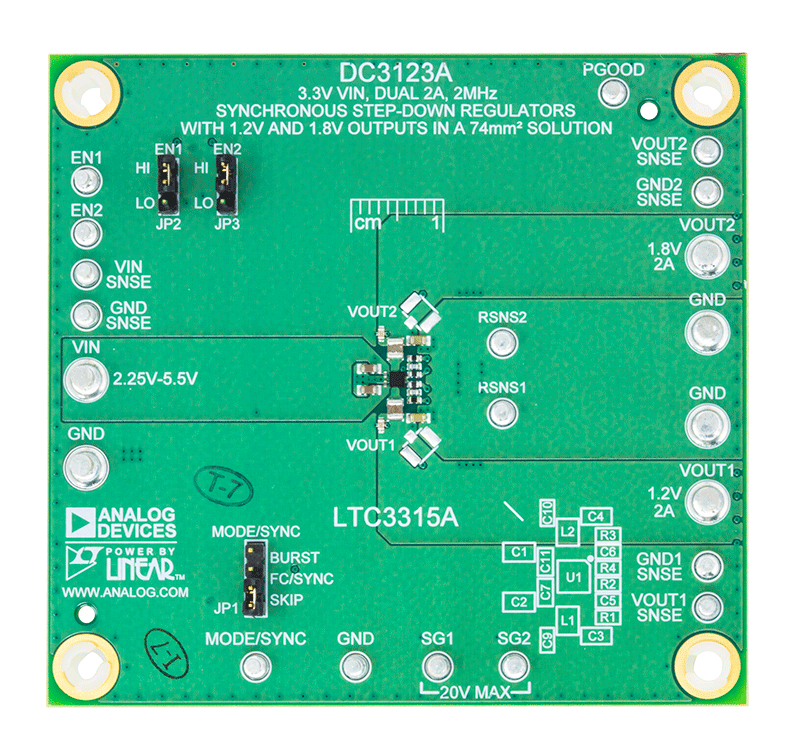

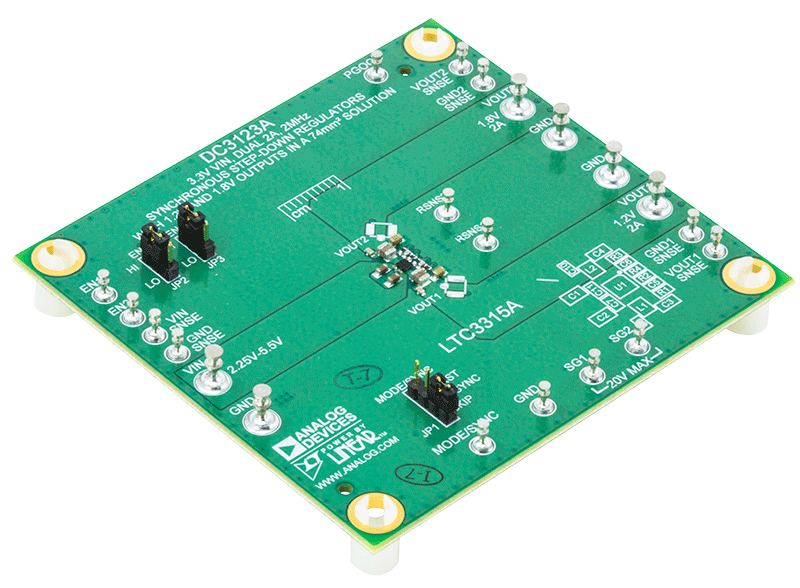

デモ回路DC3123Aは、2MHzで動作する、LTC3315Aデュアル5V、2A同期降圧DC/DCレギュレータを備えています。レギュレータの一方は1.2V出力、もう一方は1.8V出力で、両方とも最大負荷は2Aです。LTC3315Aは、0.5V～V_INの出力電圧（動作周波数1MHz～3MHz）に対応しています。LTC3315Aはコンパクトな高効率、高速の同期整流モノリシック降圧スイッチング・レギュレータです。最小オン時間が25nsと高速であるため、高いV_INから低いV_OUTへの変換を高い周波数で実行できます。

DC3123Aの動作モードは、バースト・モード／スキップ・モード／強制連続（FC）モードから選択できます。JP1をFC/SYNC位置に設定すると、LTC3315Aを1MHz～3MHzのクロック周波数に同期させることができます。LTC3315Aは、外部クロックと同期させると強制連続モードで動作します。

LTC3315Aデータシートには、デバイス、動作、およびアプリケーションに関する詳細が記載されています。データシートは、デモ・マニュアルと併せて参照してください。LTC3315Aは、1.6mm × 1.6mm WLCSPパッケージにまとめられています。

効率／負荷グラフは、3.3V入力でのバースト・モード動作時の回路における、効率と電力損失を示しています。
