DC3107A

製品概要

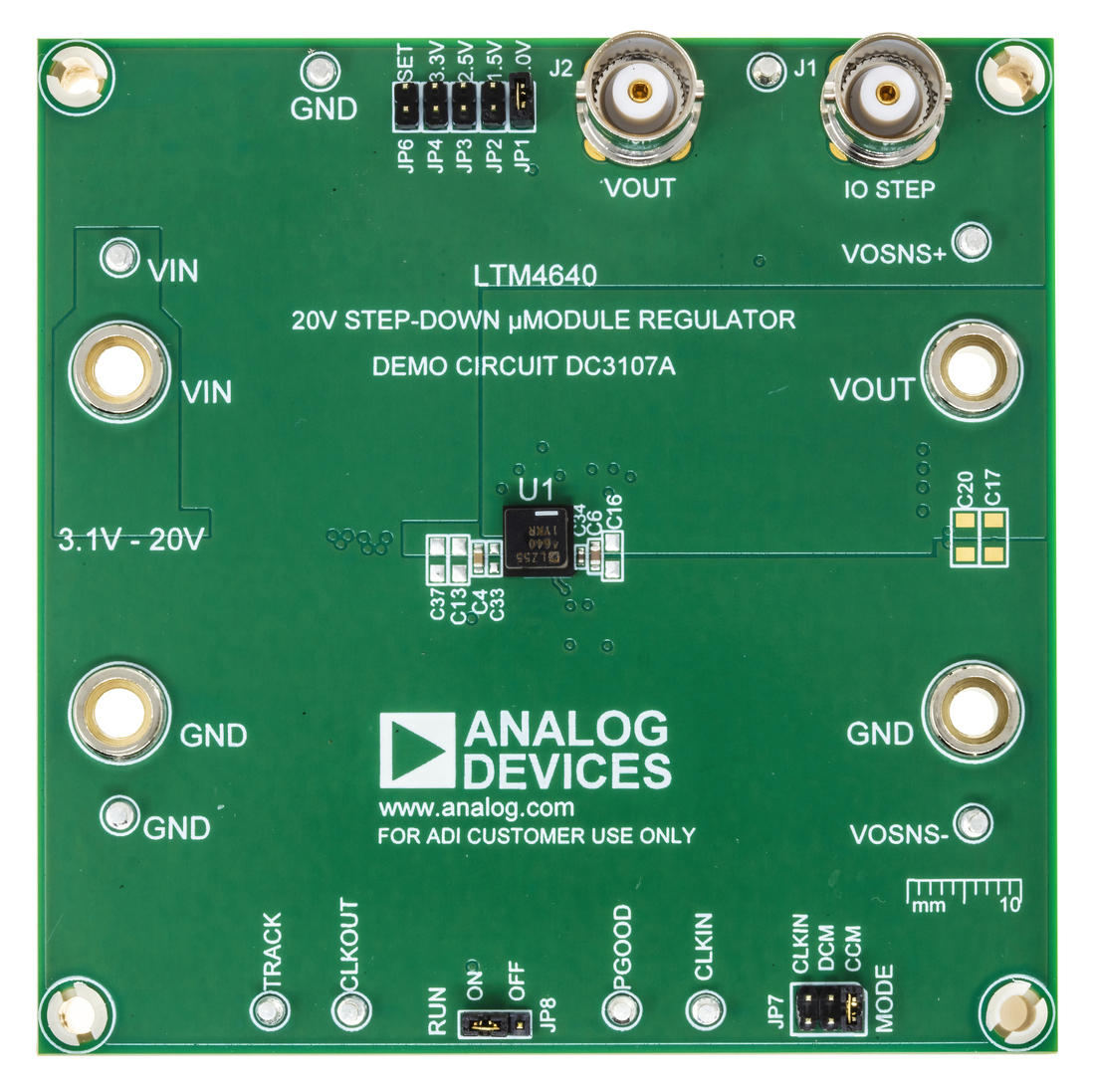

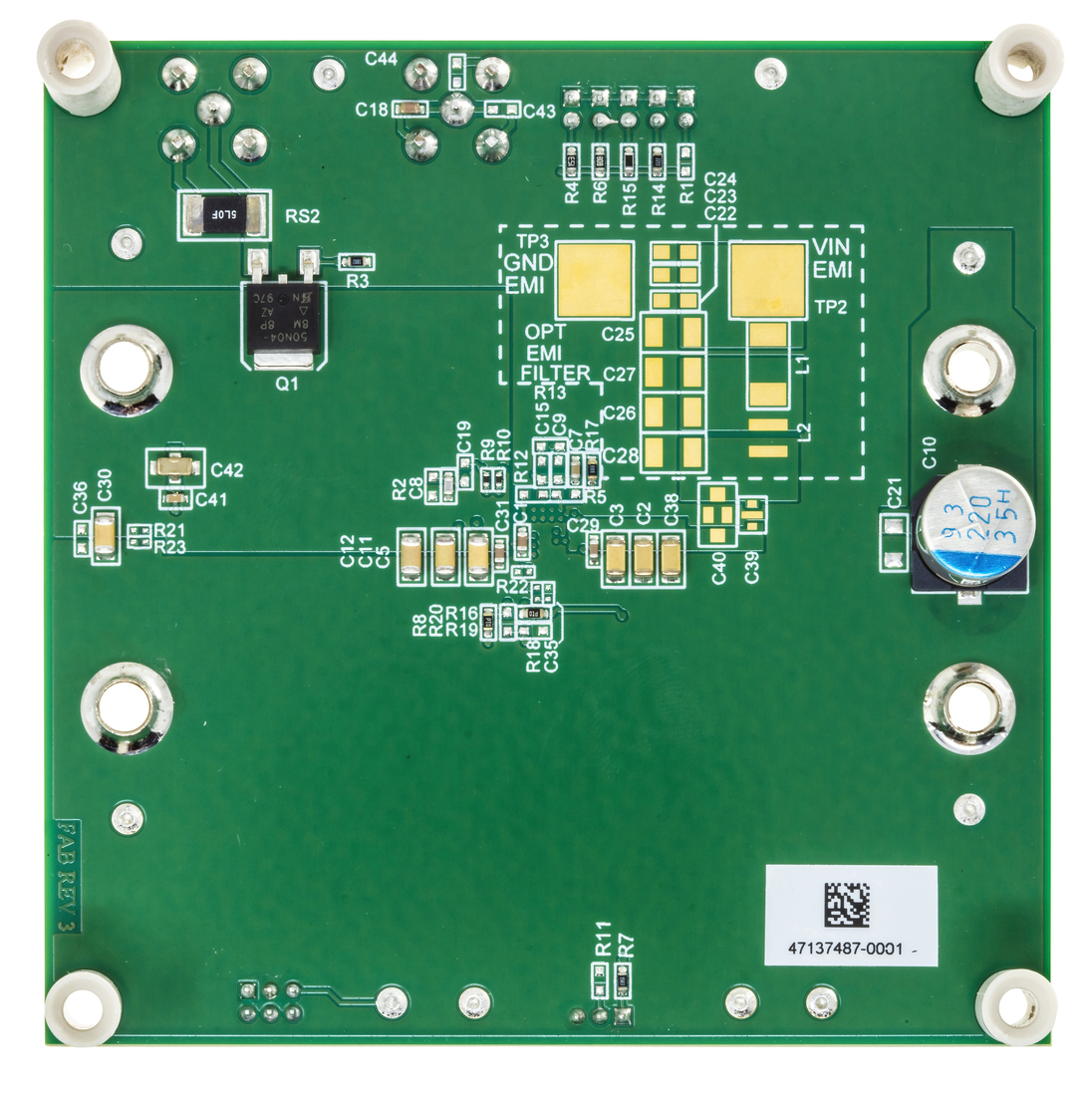

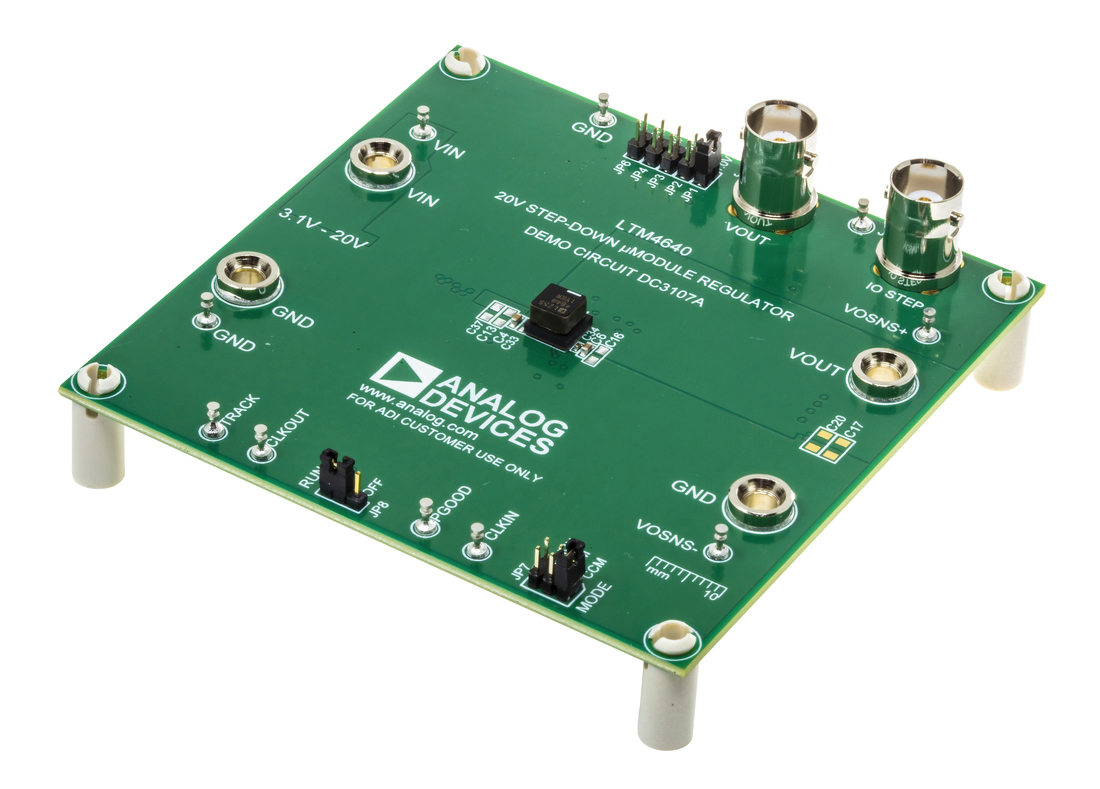

DC3107A評価用ボードには、LTM®4640 μModule®（高性能、高効率の降圧マイクロモジュール・レギュレータ）が搭載されています。LTM4640は、熱強化型6.25mm × 6.25mm × 5.17mm BGAパッケージに収められたフル機能DC/DCポイントオブロード（POL）レギュレータです。LTM4640は、3.1V～20Vの入力電圧範囲で動作し、最大20Aの出力電流を供給できます。出力電圧は0.6V～3.3Vの範囲で設定でき、リモートから検出できます。スタック・インダクタ設計により、放熱が向上し、パッケージ・スペースが大幅に減少しています。TRACK/SSピンを通じて、電源レール・シーケンシング用の出力電圧トラッキングを利用できます。外部クロックは、SYNC/MODEピンを介して同期できます。低負荷電流時に高い効率を確保するには、ノイズに敏感でないアプリケーションでMODEジャンパ（JP7）を使用して、不連続導通モード（DCM）動作を選択します。DC3107A評価用ボードを使用または変更する際は、このユーザ・ガイドと併せてLTM4640のデータシートを参照してください。
