DC2985A

製品概要

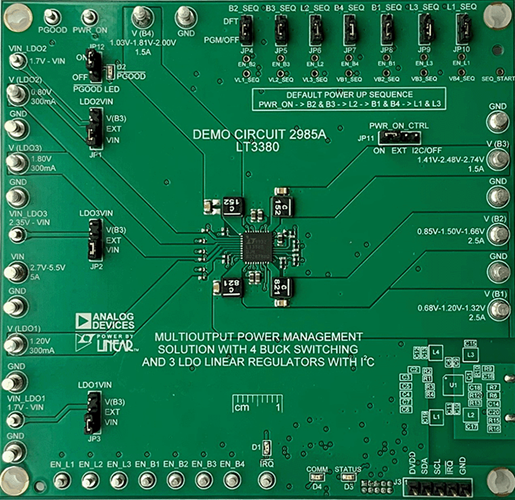

DC2985Aは、LT3380を備えたマルチ出力パワー・マネージメント・ソリューション・デモ回路です。2.5A（2個）および1.5A（2個）の同期型降圧DC/DCレギュレータと、300mA LDOレギュレータ（3個）を備えています。

レギュレータはすべて、外部イネーブル・ピンで有効にできます。1つ目のレギュレータを有効にした後、残りのイネーブル・ピンは高精度閾値を使用して、ハードワイヤ・プログラムされたパワーアップ・シーケンスを実行します。

micro-USB通信インターフェースはボードに内蔵されており、LT3380のI²Cシリアルポートを介して、ソフトウェアGUIからレジスタの書き込み／読出しを実行できます。このGUIを使用して、レギュレータ・イネーブル、パワーダウン・シーケンシング、出力電圧レベル、ダイナミック電圧スケーリング、動作モード、ステータス・レポート、その他の機能を制御できます。

電気的仕様およびコマンド・レジスタ設定についての詳細は、LT3380データシートを参照してください。
