DC2886A

製品概要

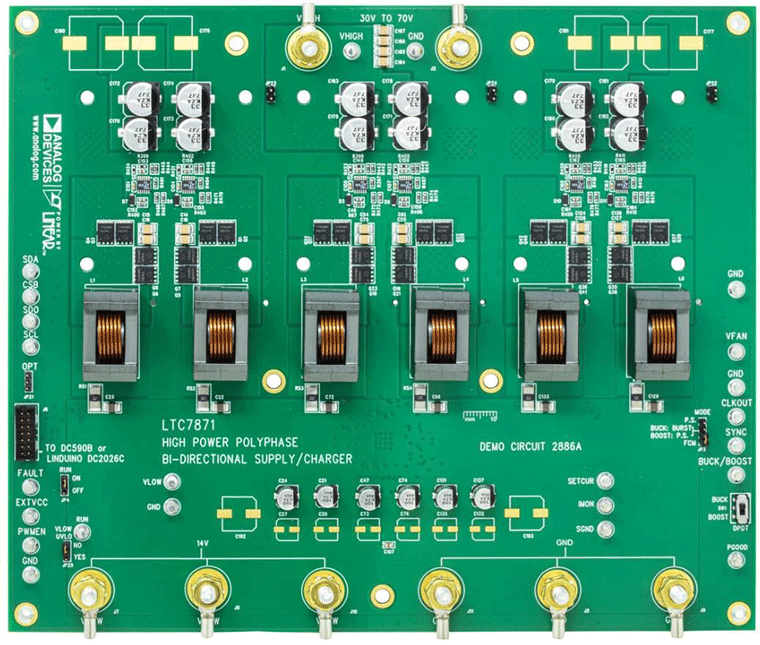

デモ回路DC2886Aは、LTC7871およびLTC7060を搭載した高出力かつ高効率の6相双方向コンバータです。V_HIGHおよびV_LOWのラベルが付いた端子は、パワー・フローの方向により入力または出力になります。SW1のスイッチを「降圧」位置にすると、V_LOWが14Vの出力を提供し、V_HIGHは30V～70Vの入力になります。スイッチを「昇圧」位置にすると、V_HIGHが48Vの出力を提供し、V_LOWが10V～14Vの入力になります。V_LOWの最大電流は、両方向とも180Aです。入力電圧範囲で降圧として動作している場合の最大出力電力は2.5kWです。昇圧として動作している場合、入力電圧が14Vであるときの最大出力電力は2.4kWです。最大出力で動作している場合は、外部の空気を循環させる必要があります。各位相のMOSFETは、LTC7060ハーフ・ブリッジ・ドライバにより駆動します。各LTC7060ゲート・ドライバは、MOSFETの隣にあり、LTC7871からのPWM信号を受信します。

各位相のインダクタ電流は、1mΩの低検出抵抗により、消費電力の少ない高精度のAC/DC電流検出構造を使用して検出されます。LTC7871の固定電流ループは、BUCKピンの状態に応じてV_LOW端子を出入りする電流に対してDC電流制限を提供します。この電流は、SETCURピンを使用してプログラムし、IMONピンを使用してモニタリングすることができます。

DC2886Aは、SPI互換のシリアル・ポートを提供します。DC2026C（Linduino^® One）デモ用ボードとホスト・コンピュータでQuikEval^™ソフトウェアを使用することで、次のことを行うことができます。

• レギュレーションされたV_LOWまたはV_HIGHを増減させる。
• SETCURピンを使用してDC電流制限を増減させる。
• スペクトル拡散が有効な場合に、スペクトル拡散回路の周波数拡散および変調レートを調整する。
• LTC7871の動作状態および故障をモニタリングする。

DC2886Aには、他にも次の機能があります。

• ピン選択可能な低負荷動作モード
  • 降圧：FCM、パルス・スキップおよびBurst Mode^®動作
  • 昇圧：FCMおよびパルス・スキップ
• SYNCおよびCLKOUTピン
• スペクトラム拡散変調を有効にするためのオプションのジャンパ
• RUN、FAULT、PGOOD、およびPWNENピン
• パワー・フローの方向を外部から制御するためのBUCKピン
• オプションのヒートシンク用のフットプリント
