製品概要

機能と利点

電源システム・マネージャ機能
  • シーケンス、トリム、マージン、電源供給を監視
  • 故障を管理、遠隔測定を監視、故障ログを作成
  • PMBus 準拠のコマンド・セット
  • LTpowerPlay GUI によるサポート
  • 電源を±0.25%の精度にマージンまたはトリム付け
  • 入力電流（±1 %）を監視し、電力量を積算
  • チャンネルごとの高速 OV/UV 監視回路
  • マルチチャンネル障害管理をサポート
  • 内部 EEPROM に自動的に障害ログを記録
  • 追加ソフトウェアなしで自動動作
  • OV/UV VOUT および 1つのVIN 監視機能
  • VIN、VOUT、IIN、IOUTおよび温度を監視
  • 時間ベースの出力シーケンサ
  • I2C/SMBus シリアル・インターフェース
  • 3.3 V、または 4.5 V ～ 15 V から給電可能
  • レギュレータの IMON ピンに直接接続
  • 44 ピン 6 mm × 7 mm QFN パッケージを採用

製品概要

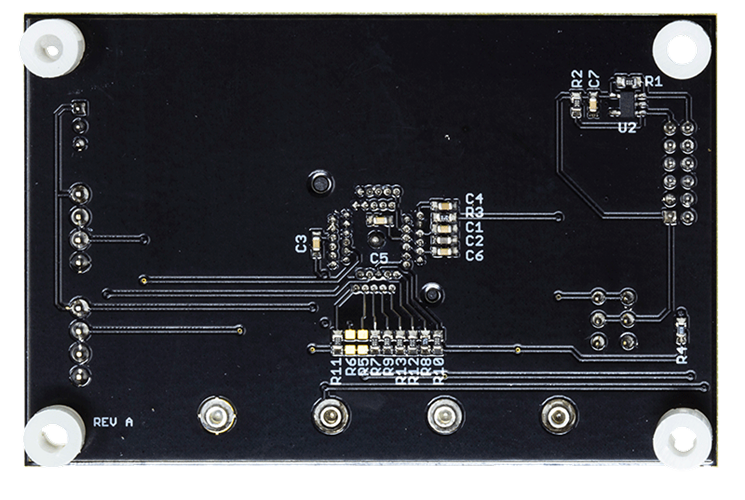

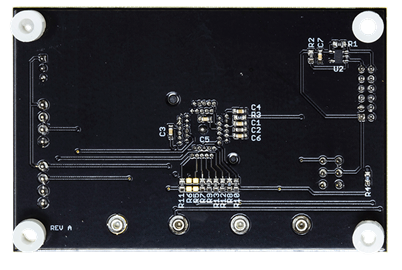

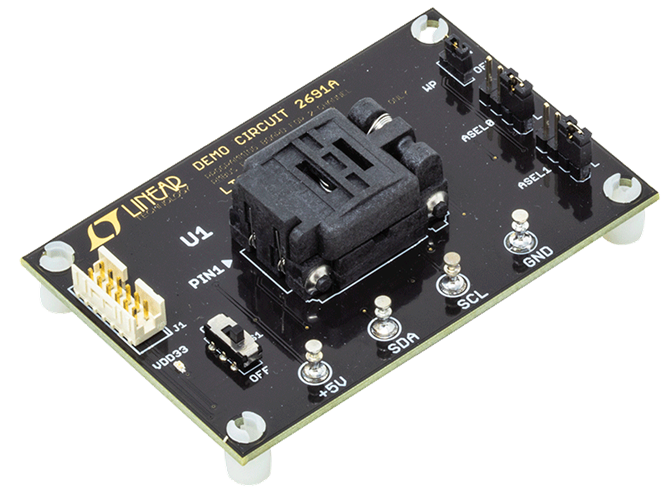

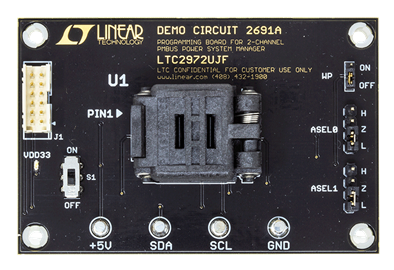

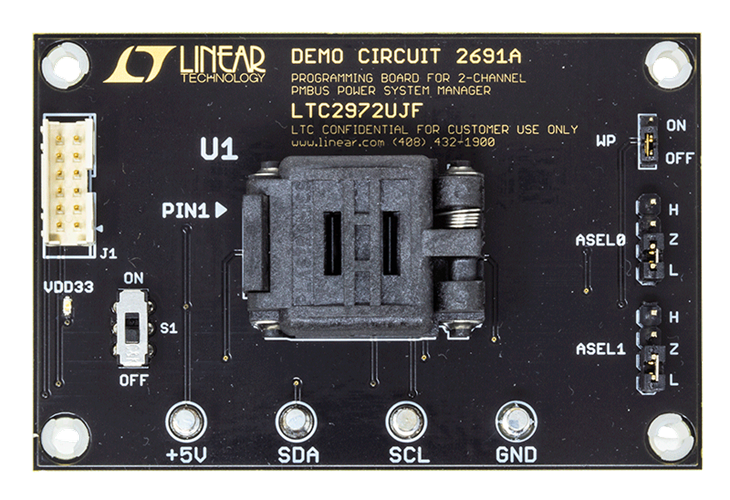

DC2691A プログラミング・ボードは、LTC2972のEEPROMをプログラミングおよび検証するのに必要な回路を含んでいます。このボードには二枚貝の殻のようなプログラミング・ソケットが付属しています。工場出荷設定に対応するLTpowerPlay® *.projファイルはGUI形式です。

EEPROM の内容を正しくプログラミングおよび検証するには、LTpowerPlayソフトウェアをダウンロードおよびインストールしてください（GUI）。

また、I2C/SMBus/PMBusコントローラに接続する、Linear TechnologyのDC1613 USBも必要です。

対象となる製品

推奨システム動作環境

デモ・システムに必要なハードウェア
  • Windows PC
  • USB-to-I2C/SMBus/PMBus コントローラ（DC1613）
  • DC2691A

デモ・システムに必要なハードウェア
  • LTpowerPlay
