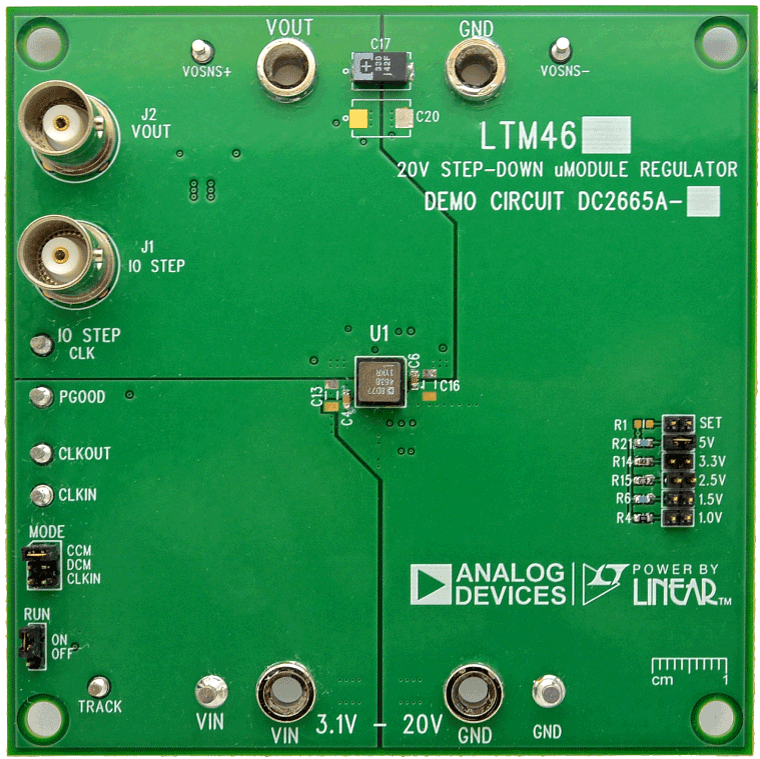

DC2665A-B

製品概要

デモ回路2665A-Bでは、高性能・高効率降圧レギュレータであるLTM4638 µModule^®レギュレータが使用されています。LTM4638は、熱強化型6.25mm × 6.25mm × 5.02mm BGAパッケージにまとめたフル機能DC/DC ポイント・オブ・ロード・レギュレータです。LTM4638は、3.1V~20Vの入力電圧範囲で動作し、最大15Aの出力電流を供給することができます。出力電圧は、0.6V～5.5Vの範囲でプログラムでき、リモートから検出できます。スタック・インダクタ設計により、放熱が向上し、パッケージ・スペースが大幅に減少しています。TRACK/SSピンを通じて、電源シーケンシング用の出力電圧トラッキングを利用できます。外部クロックは、SYNC/MODEピンを介して同期できます。低負荷電流時に高い効率を確保するには、ノイズに敏感でないアプリケーションでMODEジャンパ（JP7）を使用して、DCMモード動作を選択します。DC2665A-Bを使用または変更する際は、このデモ・マニュアルと併せてLTM4638データシートを参照してください。
