DC1425A

製品概要

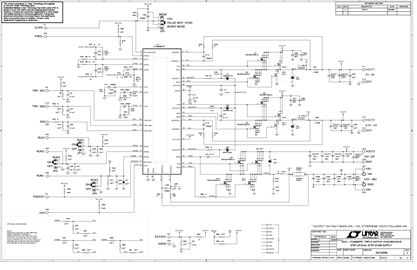

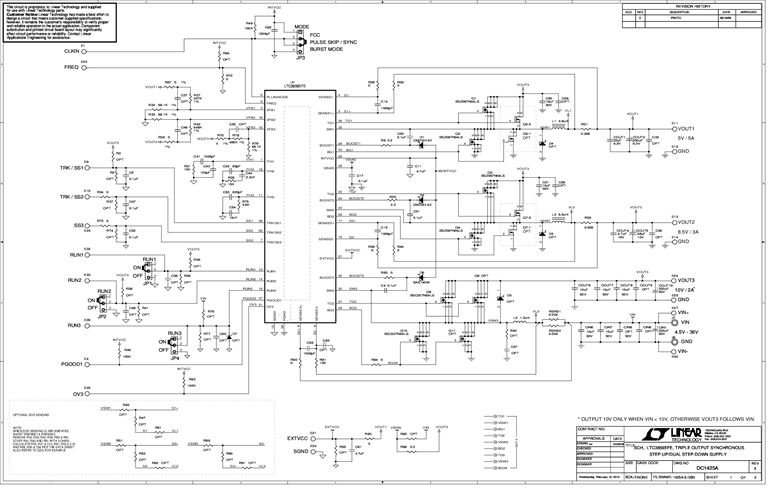

デモンストレーション回路DC1425Aは、LTC3859AIFEを搭載したトリプル出力、同期型の昇圧／デュアル降圧電源です。このデモ用ボードには、昇圧出力から供給されるLTC3859AIFE降圧入力があります。この昇圧の後で降圧する（boost-then-buck）トポロジを使って、降圧出力は4.5V～36Vの全入力範囲でレギュレーションを維持し、アプリケーションは低静止電流が重要なオートモーティブまたは他のバッテリ駆動アプリケーションに適しています。降圧コントローラは、5V＠5Aおよび8.5V＠3Aを、昇圧コントローラは、降圧コントローラに最大負荷電流が流れる場合、10V＠2Aを供給できます。
