ADRF6650-EVALZ

製品概要

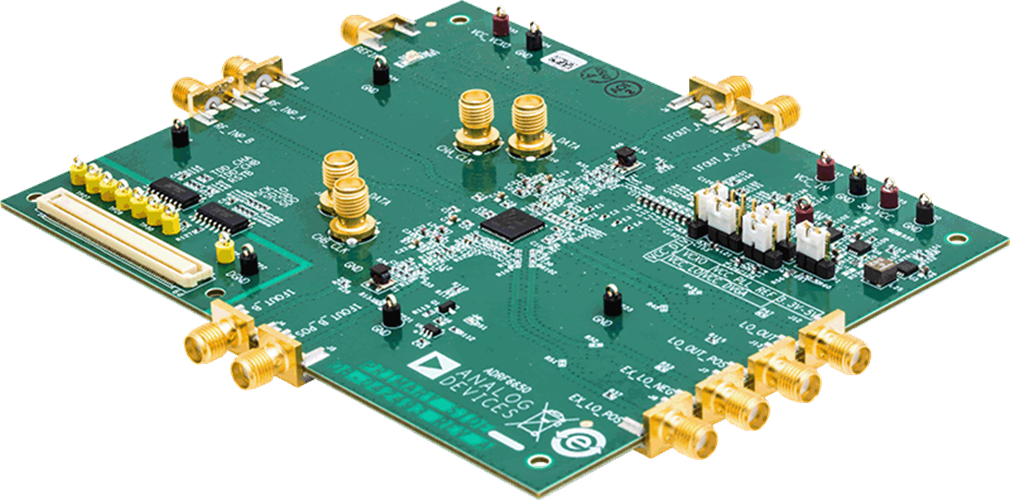

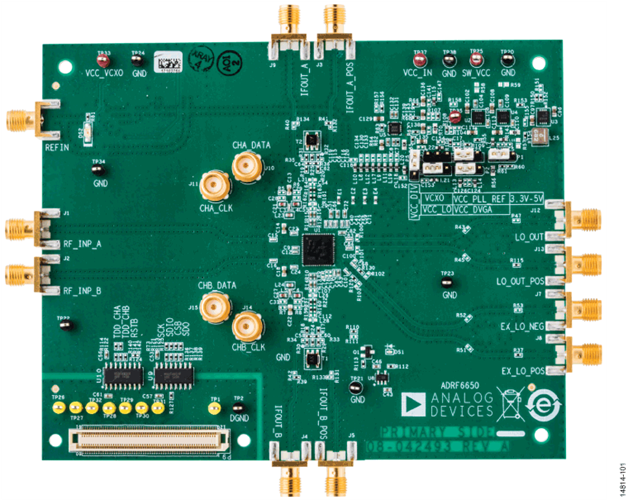

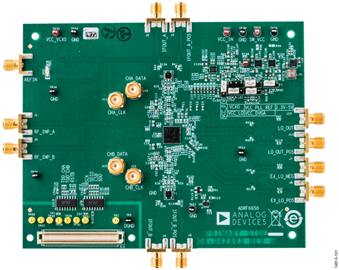

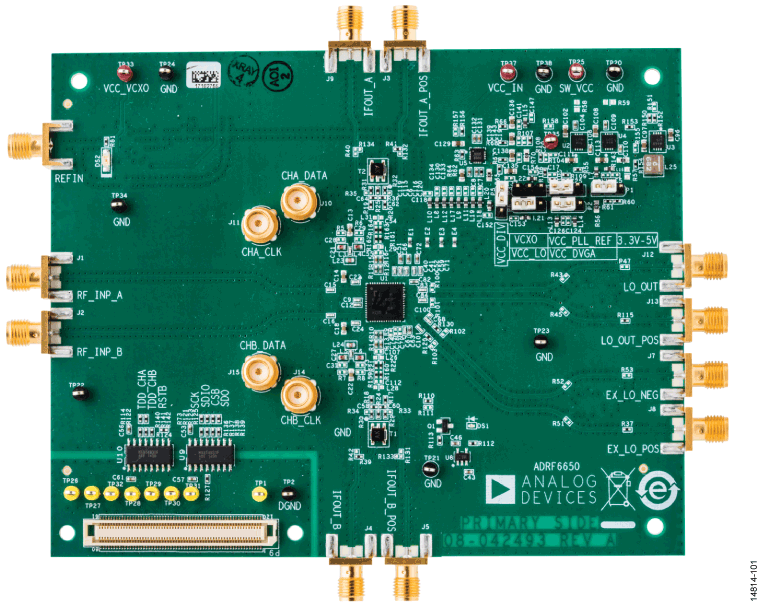

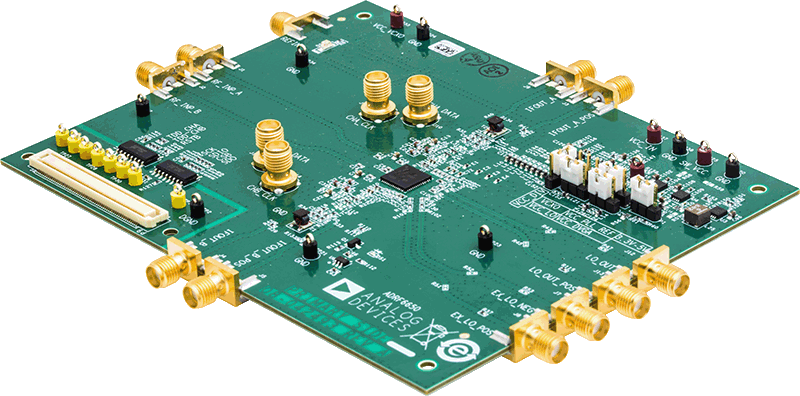

ADRF6650-EVALZは、4層のRogersプリント基板（PCB）となっており、ADRF6650の性能を評価します。評価用ボードの写真を図1に示します。評価用ボードには、SDP-Sコントローラ・ボード、電源コネクタ、レギュレータ、およびサブミニチュア・バージョンA（SMA）コネクタに適したコネクタであるADRF6650が含まれています。評価用ボードでデバイスのソフトウェア・プログラミングを行うには、SDP-Sコントローラ・ボードが必要です。

ADRF6650は、ミキサー、デジタル切り替えアッテネータ、デジタル可変ゲイン・アンプ（DVGA）、フェーズ・ロック・ループ（PLL）、電圧制御発振器（VCO）が統合された高性能のデュアル・ダウンコンバータです。このデバイスは、広帯域の矩形波制限局部発振器（LO）アンプを使用し、450MHz～2700MHzのRF帯域幅を実現します。従来の狭帯域正弦波LOアンプ・ソリューションとは異なり、ADRF6650では、450MHz～2900MHzの帯域幅にわたって、RF入力の上下にLOを適用できます。

このユーザ・ガイドでは、ADRF6650-EVALZ評価用ボードとソフトウェアについて説明します。詳細については、ADRF6650のデータシートを参照してください。評価用ボードを使用する際は、データシートと併せてこのユーザー・ガイドを参照してください。
