ADAA24XX-EV-B2BX

製品概要

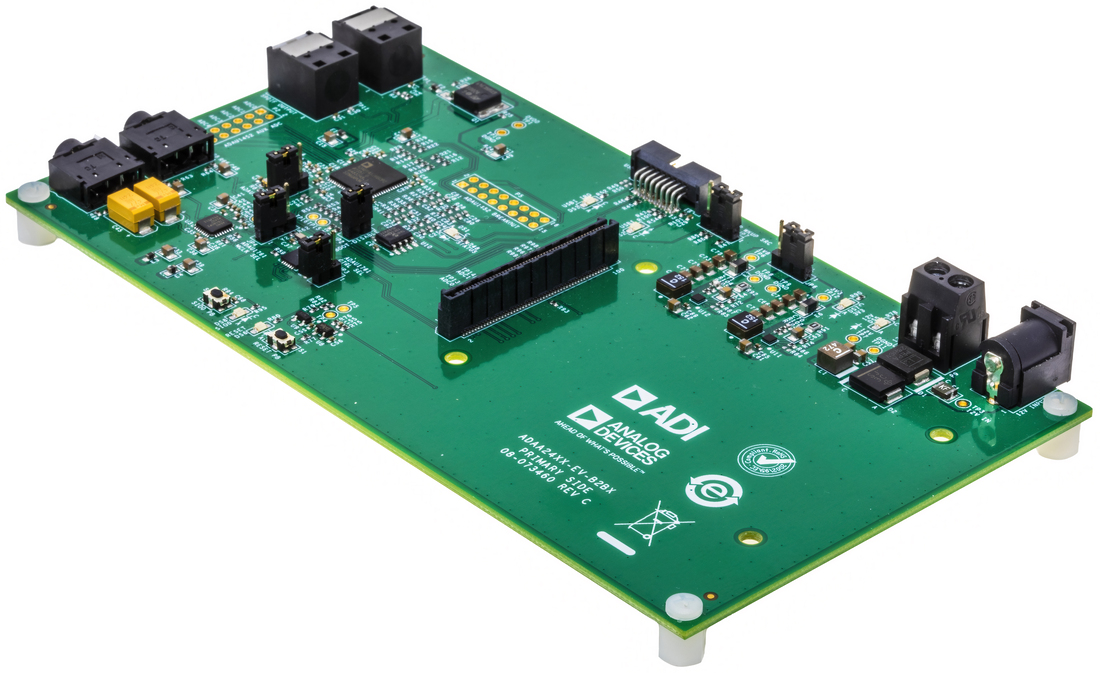

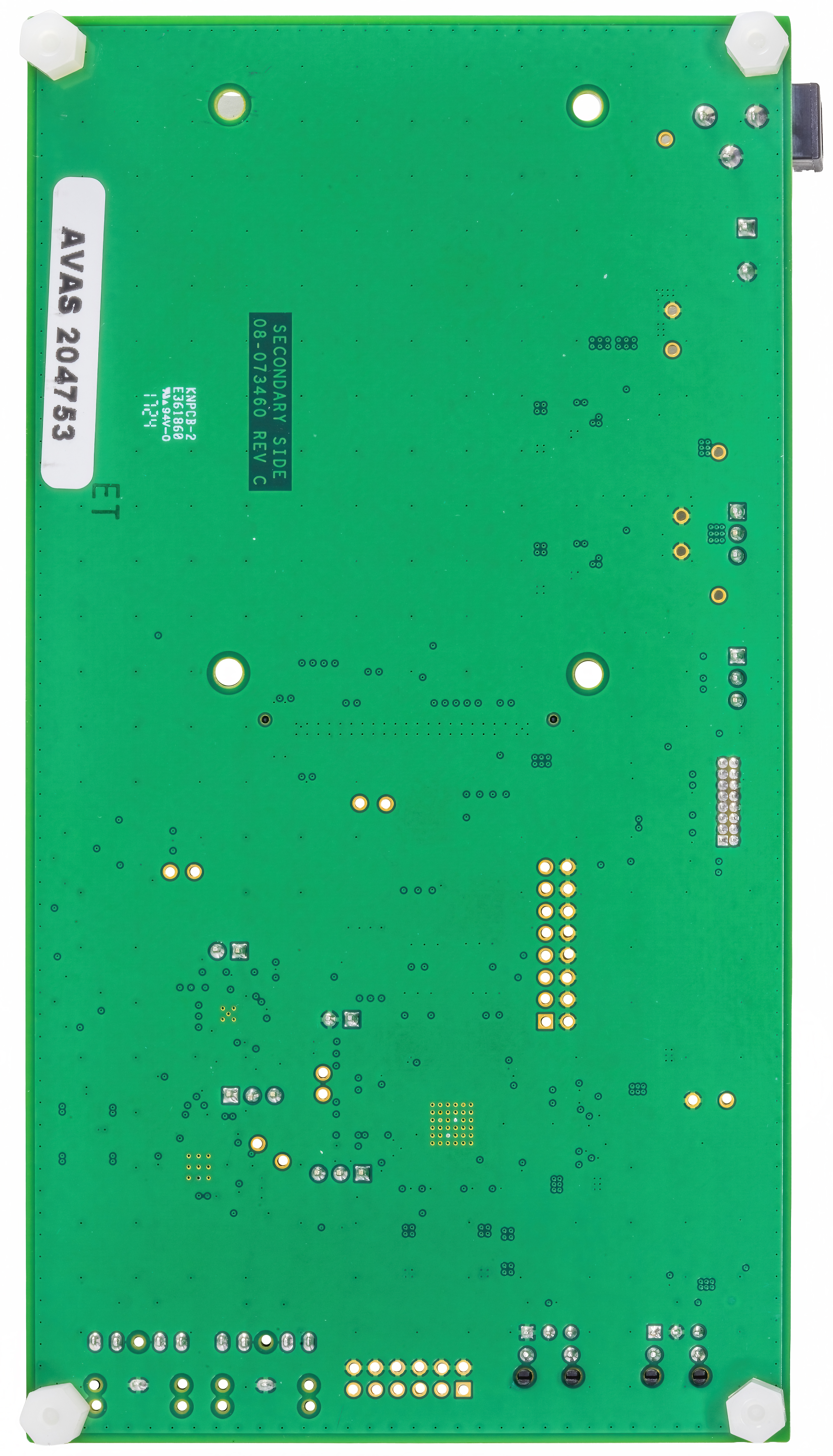

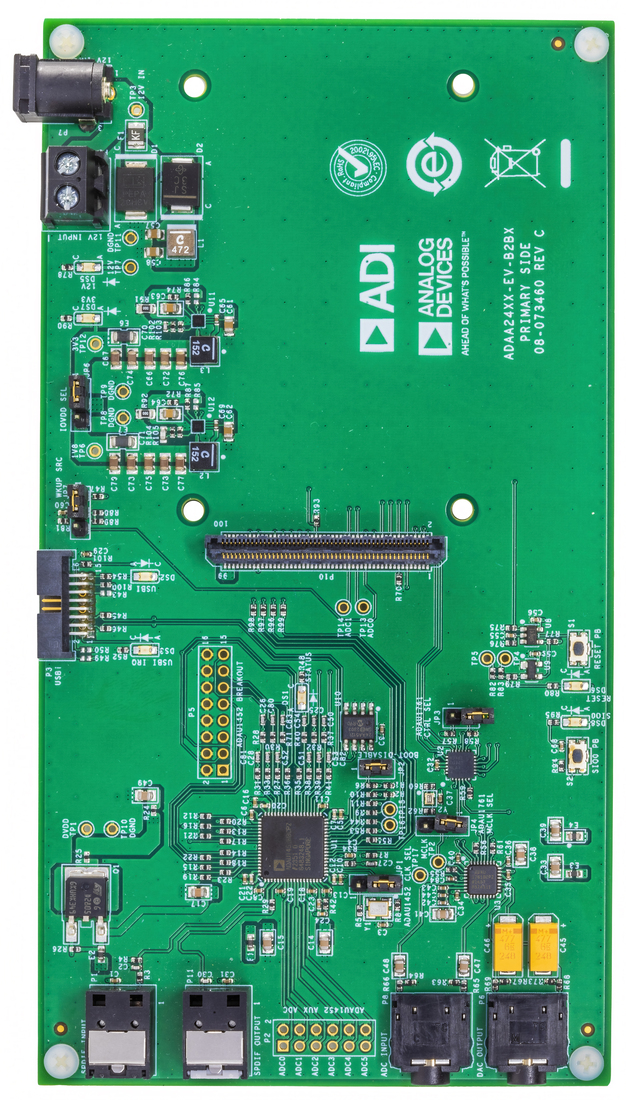

ADAA24XX-EV-B2BX Sigma-DSPオーディオ・ベース・ボードは、専用の高速100ピンA2B MINIコネクタを介してADAA245X-EV-A1CA（およびその他のA2B MINIボード）と接続できるように設計された機能豊富なプラットフォームです。このボードは、オートモーティブ・オーディオ・バス（A²B^®）システムのオーディオ処理、ペリフェラル構成、パワー・マネージメントの中央ハブとして機能します。

ADAU1452 SigmaDSPプロセッサを搭載し、補助ADC用ブレークアウト、SPDIF光入出力、ステータスLED、I²S/TDM信号のインターフェース用0.1インチ・ヘッダー、多目的制御ピンにより高度なオーディオ処理機能を実現します。このボードには、標準の3.5mmオーディオ・ジャックを介して高品質のDAC出力とADC入力を提供するADAU1761コーデックも搭載されています。

MAX4948（6チャンネルSPDTスイッチ）により、コーデック・コントローラ（オンボードDSPまたはA²B MINIインターフェースを介して接続された外部ボード）を動的に選択できます。追加のLEDはインターフェース・ボードから制御可能で、ステータス表示や信号送信に使用できます。

USBiインターフェースによりペリフェラルの構成が合理化され、I²C、SPI、OA-SPIデバイスへのアクセスが可能になります。このボードには、初期化と設定を保存できるブート対応のEEPROMも搭載されています。

電源は12Vバレル・ジャック経由で供給され、2基のMAX77504オンボード・レギュレータによって1.8Vおよび3.3VのIO電圧を選択可能です。これらのレギュレータはWAKEUP信号による外部からのイネーブルに対応しており、同期電力制御を可能にします。

注：インテリジェントなA2B接続ノードをエミュレートするには、ADAA24XX-EV-B2BX評価用ボードをADAA245x-EV-A1CA評価用ボードと組み合わせて使用する必要があります。
