AD-M2KBNC-EBZ

製品概要

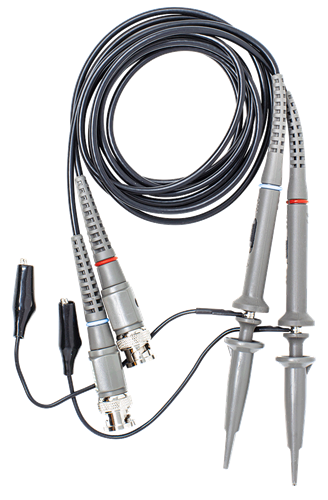

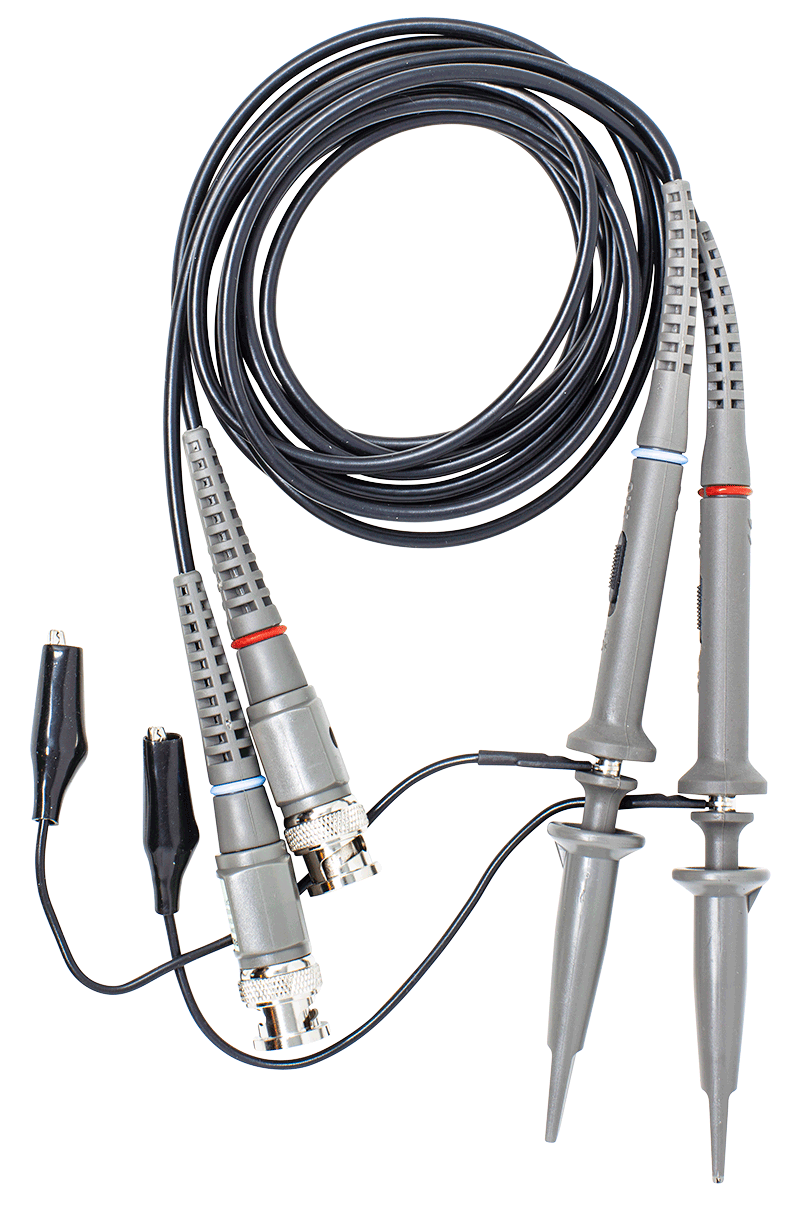

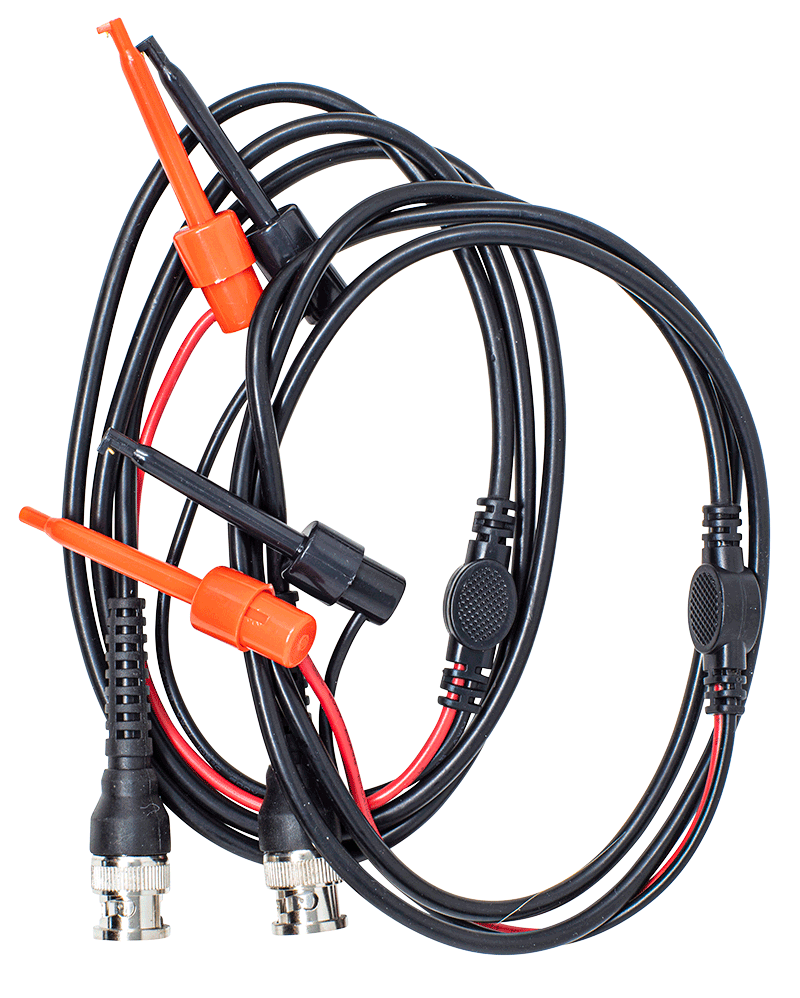

AD-M2KBNC-EBZは、ADALM2000のアドオン・ボードで、オシロスコープのプローブやその他のテスト・リードをM2Kのアナログ入力に接続できます。

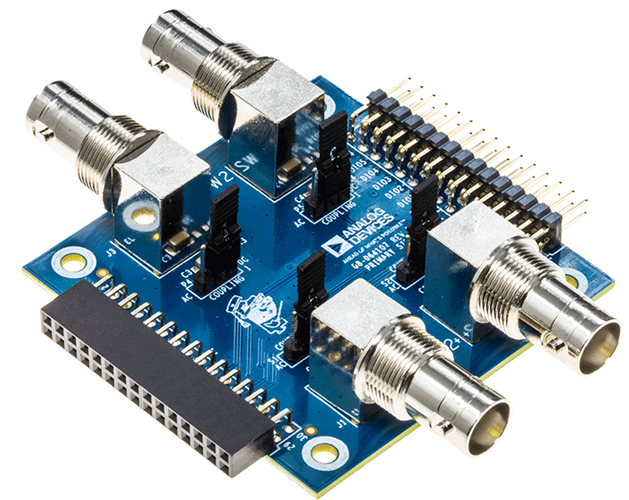

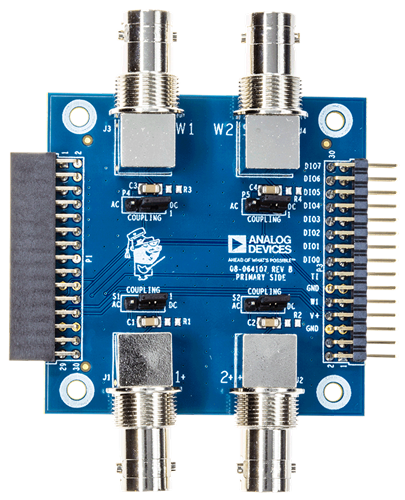

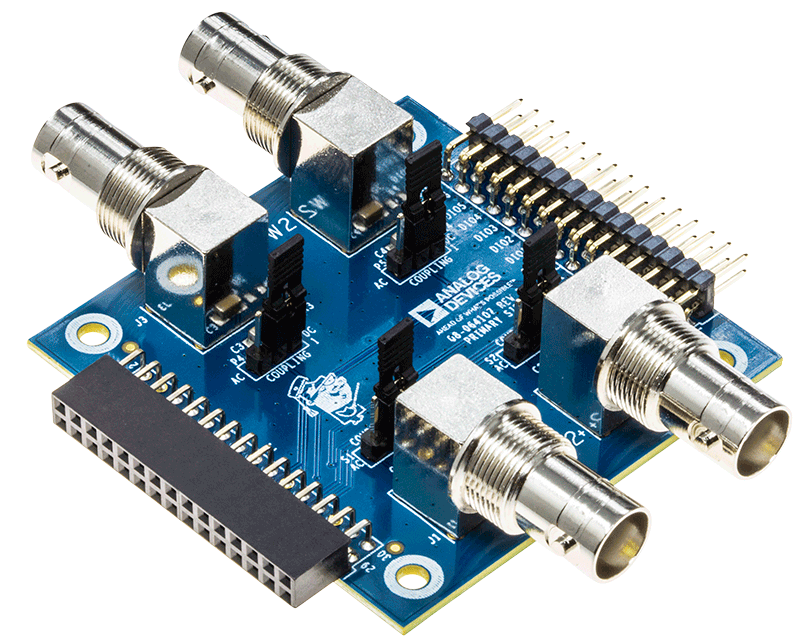

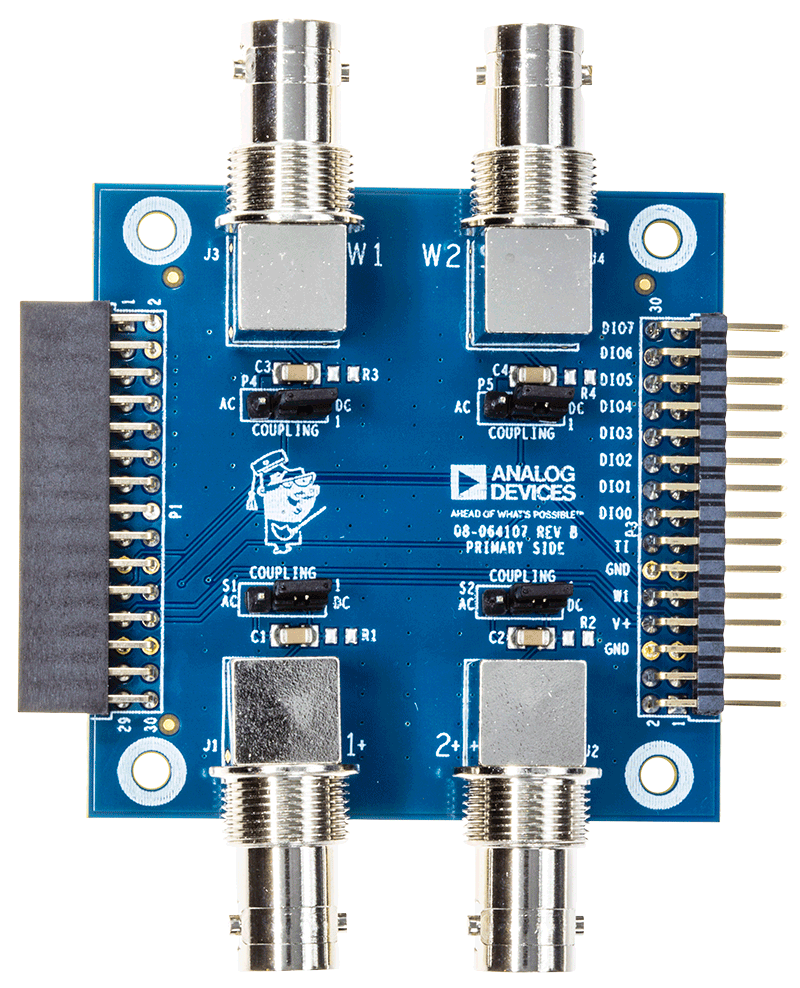

AD-M2KBNC-EBZには、シングル・エンド入力チャンネルが2つ、シングル・エンド出力チャンネルが2つあります。これらのチャンネルはすべて、迅速に接続できる、ロック機構を備えた直角BNCコネクタで終端されています。

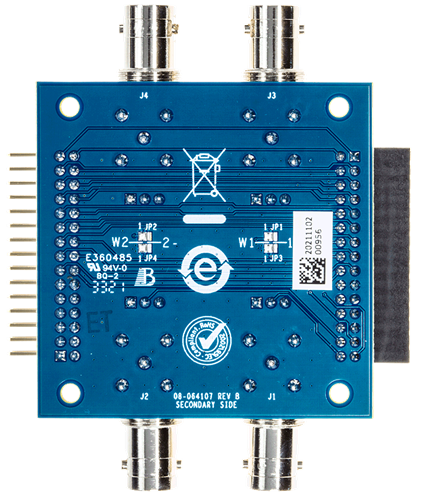

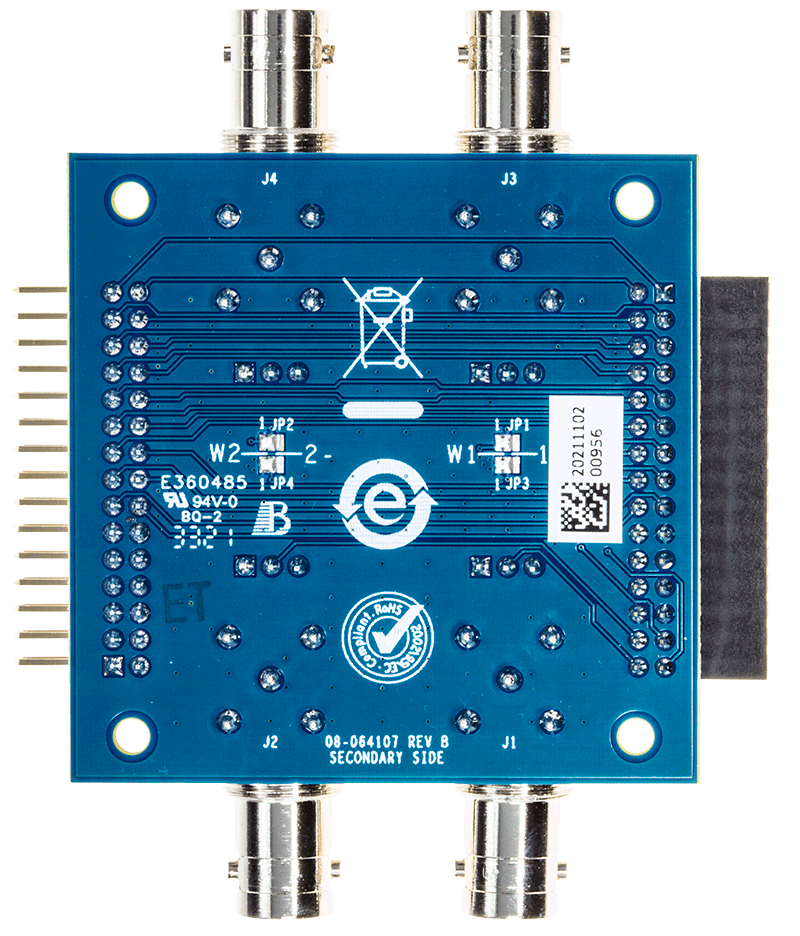

シングル・エンド入力チャンネルは、ボードの底部にあるハンダ・ジャンパを変更すると、差動入力チャンネルとして再構成できます。このようにすると、4つのBNCコネクタはすべて、アナログ入力セクションで使用され、M2Kの出力は、ボードの30ピン・ヘッダーで引き続き使用可能です。

アプリケーション

• 電子試験・計測装置
• 汎用信号処理アプリケーション
• ATE（自動試験装置）
• 教育用アプリケーション
