AN-876: アナログ・デバイセズADT75によるナショナルセミコンダクターLM75の置換
はじめに

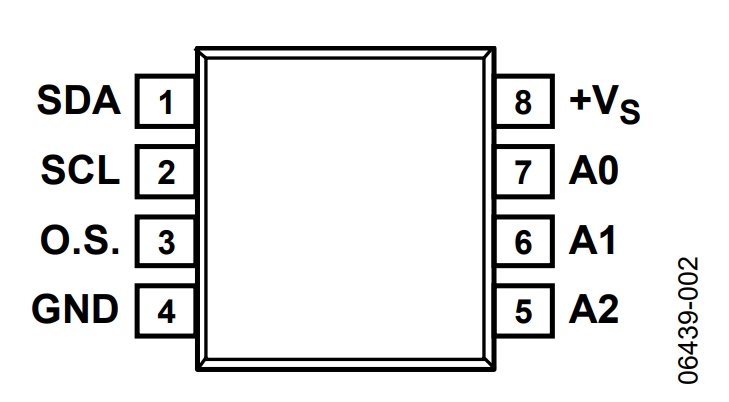

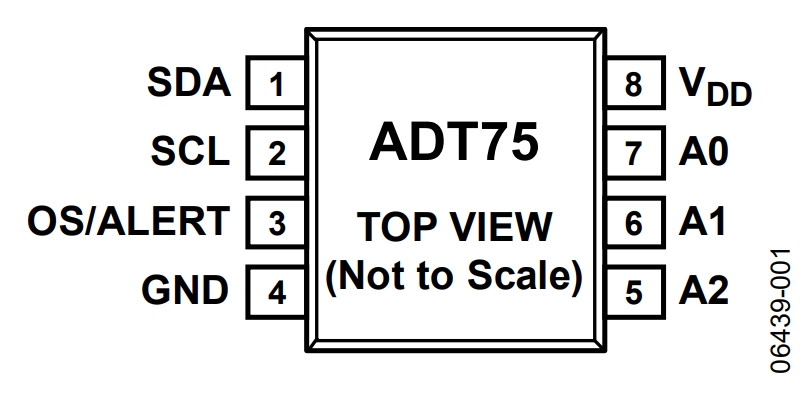

ADT75には、ADT75AとADT75Bという2つのグレードがあります。ADT75Bは高温でも高精度なデバイスです。ADT75Aは、LM75のセカンド・ソースとして設計されています。ADT75には、機能、ピン、パッケージ・レベルでLM75との互換性があります。LM75をADT75に置き換える際に、ソフトウェアやハードウェアの変更は不要です。
温度誤差性能

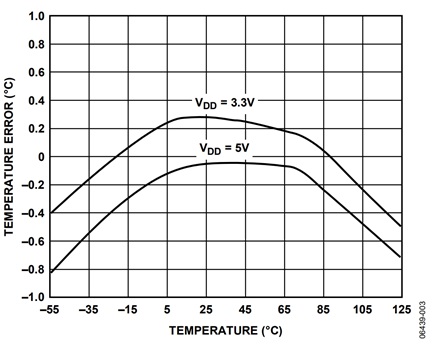

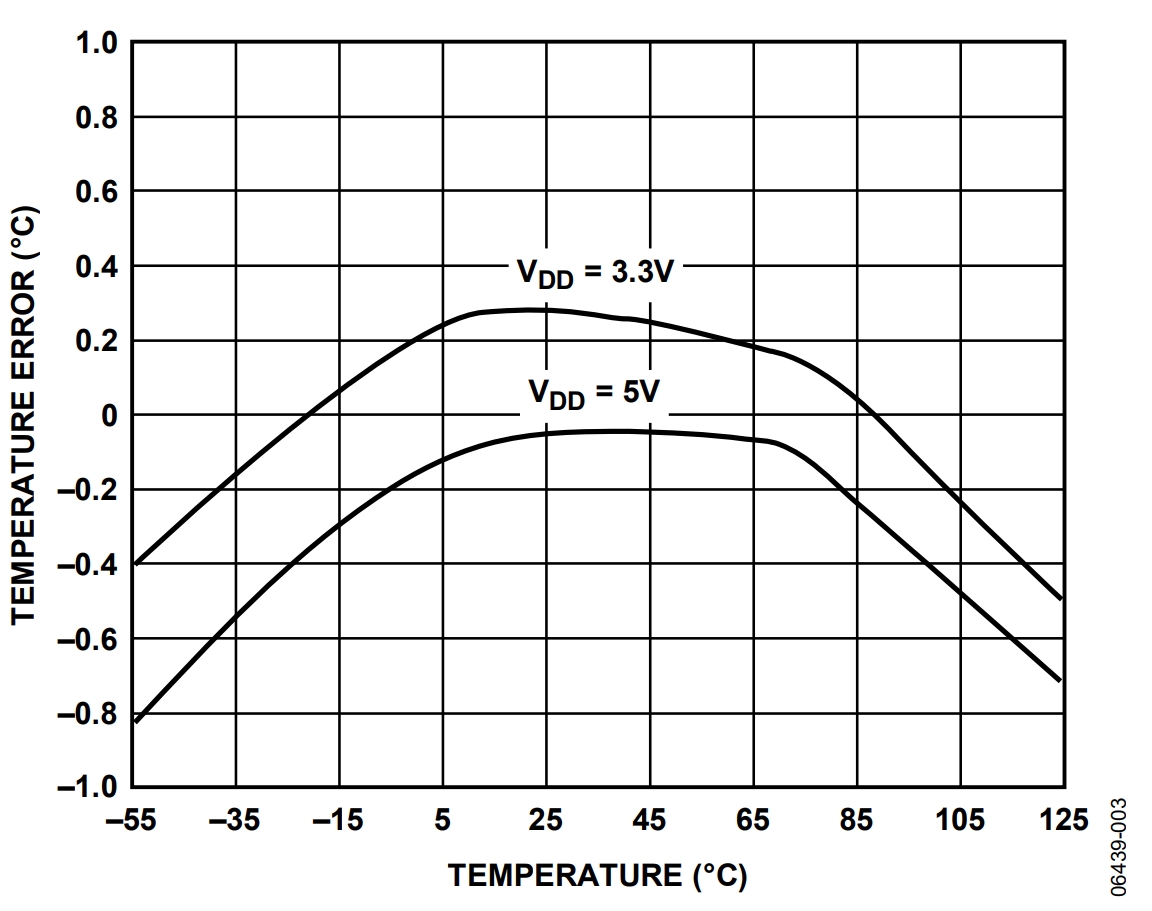

温度に対するADT75AとLM75の性能には、完全な互換性があります。2つの製品の性能グラフは類似しています（図3を参照）。
さらに高い精度が必要な場合は、ADT75Bを推奨します。
互換性
| Feature | ADT75A | LM75 |
| I²C Interface | Yes | Yes |
| I²C Bus Address | Yes | Yes |
| 8-Lead MSOP and 8-Lead SOIC | Yes | Yes |
| Identical Register Addresses1 | Yes | Yes |
| Identical Register Content | Yes | Yes |
| Identical Temperature Accuracy | Yes | Yes |
| 9-Bit Resolution | Yes | Yes |
| 3.3 V and 5 V Operation | Yes | Yes |
| Similar AC/DC Parameters | Yes | Yes |
| Identical OS and Configuration Functions | Yes | Yes |
| Twos Complement Coding | Yes | Yes |
1 ADT75とLM75のレジスタ値は同じです。ADT75では、ワンショット・モード用のレジスタ・ビット、SMBusアラート・イネーブル・ビット、および特別の温度分解能ビットが追加されています。これらすべての追加レジスタの値は、LM75のソフトウェアを変更することなく、無視できます。
温度過昇モード
- ADT75は、デフォルトではOSピンとしてパワーアップします。LM75も同様に、デフォルトではOSピンとしてパワーアップします。
- ADT75とLM75の両方で、コンパレータ・モードは、デフォルトの温度過昇パワーアップ・モードです。

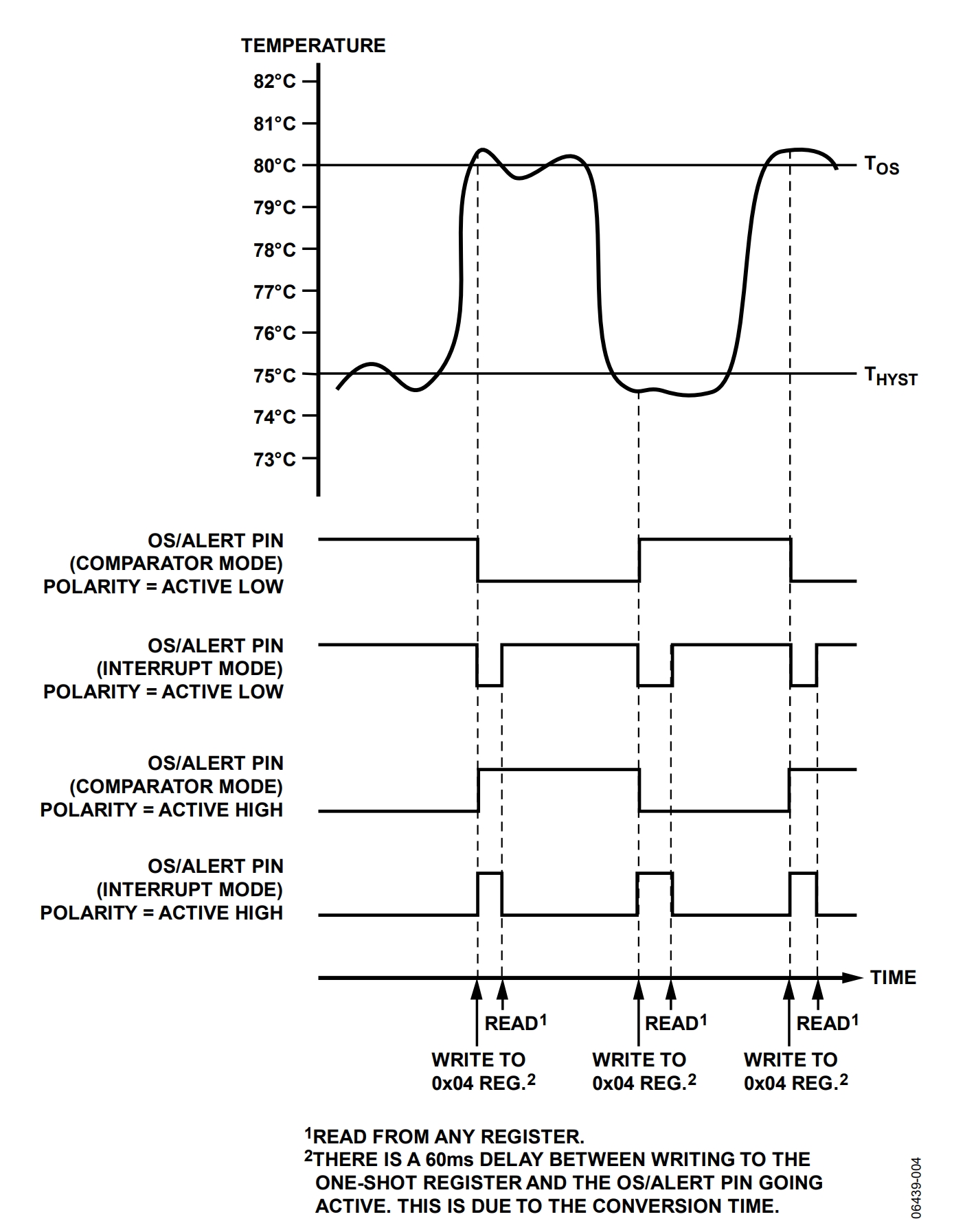

- 両製品では、OSピンをアクティブ・ローまたはアクティブ・ハイに設定することができます。両製品は、図4に示す割込み応答を行います。
なお、ADT75では、LM75にはない機能が追加されています。これはSMBusアラート機能です。ADT75でこの機能を使用する場合は、設定レジスタのビット7をイネーブルに設定することが必要です。
ADT75とLM75の相違点
ADT75には、ADT75AとADT75Bという2つのグレードがあります。ADT75Bは高温でも高精度なデバイスです。ADT75Aは、LM75のセカンド・ソースとして設計されています。ADT75AとLM75の違いは小さく、同じソケットでどちらの製品を使用しても、機能に影響を与えません。ADT75Aの違いとは、表2に示すように、LM75に対する機能拡張です。
| Address | LM75 | ADT75A | ||
| Comments | Conditions | Comments | Conditions | |
| VDD | 3.3 V only and 5 V only | 3.0 V to 5.5 V | ||
| Data Sheet Specifications at VDD | 3.3 V and 5 V | 3 V to 5.5 V | ||
| Temperature Range | −55°C to +125°C | −55°C to +125°C | ||
| Temperature Accuracy | TA = −55°C to +125°C | ±3°C maximum | TA = +100°C to +125°C | 4.5 V to 5.5 V, ±2°C typical |
| Resolution (Bits) | 8, 9 | 8, 9, 10, 11, 12 | ||
| Temperature Conversion Time (Maximum) | 100 ms | 60 ms | ||
| Supply Current (I2C Inactive) |
LM75B @ 3.3 V and 5 V LM75C @ 3.3 V and 5 V |
500 μA 1 mA |
VDD = 3.3 V VDD = 5 V |
500 μA 525 μA |
| Shutdown Current (3.3 V) | 4 μA typical | Typical = 3 μA | 8 μA maximum | |
| Shutdown Current (5 V) | 6 μA typical | Typical = 5.5 μA | 12 μA maximum | |
| One-Shot Register | Not present on LM75 | N/A | Present on ADT75;1 current consumption @ 3.3 V | 78.6 μW typical |
| SMBus Alert | Not present on LM75 | N/A | Setting Bit D7 in the configuration register enables SMBus alert function, if required | |
1消費電力を減らすように、特に設計されています。
表3に示すように、ADT75Bの温度精度仕様はLM75の仕様をはるかに上回ります。
| LM75 | ADT75B | ||
| Temperature Range | Accuracy | Temperature Range | Accuracy |
| TA = −25°C to +100°C | ±2°C maximum | TA = 0°C to 70°C | ±1°C maximum |
| TA = −55°C to +120°C | ±3°C maximum |
TA = −25°C to +100°C TA = −55°C to +100°C TA = 100°C to 125°C @ 3 V to 3.6 V VDD |
±2°C maximum ±3°C maximum ±3°C maximum |
ワンショット・レジスタ
ワンショット・モードはADT75の機能であり、LM75では使用できません。LM75のソフトウェアはこのレジスタに影響を与えないため、変更する必要はありません。
このレジスタは、消費電力を最小限に抑えるように、特に設計されています。詳細については、ADT75のデータシートを参照してください。
ワンショット・モードがアクティブになると、次の一連のイベントが発生します。
- ADT75はパワーダウンされます。
- アドレス・ポインタ・レジスタに0x04が書き込まれます。
- 変換が実行されます。
- デバイスはパワーダウン状態に戻ります。
| Pointer Address | Register Name | Power-On Default |
| 0x00 | Temperature Value | 0x00 |
| 0x01 | Configuration | 0x00 |
| 0x02 | THYST | 0x4B00 (75°C) |
| 0x03 | TOS Setpoint | 0x5000 (80°C) |
| 0x04 | One Shot | 0xXX |
