MAX8215

±5V、±12V (±15V)、専用マイクロプロセッサ電圧モニタ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$3.94
特長
  • 4つの専用コンパレータと1つの補助用コンパレータ
  • ±1.25%精度の5V専用コンパレータ
  • ±1.5%精度の-5V、+12V、-12V、+15V、-15V用コンパレータ
  • 補助コンパレータを用いた、過電圧/低電圧検出またはプログラマブル遅延
  • ±1%初期精度の1.24V内部リファレンス
  • 広い電源電圧範囲:2.7V~11V
  • ヒステリシス内蔵
  • 消費電流:250µA、max (全動作温度)
  • 独立したオープンドレイン出力
  • すべての高精度部品を内蔵
製品概要
show more Icon

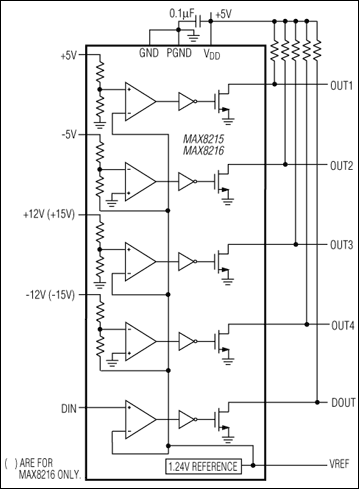

MAX8215は5つの電圧コンパレータを内蔵し、その内4つは+5V、-5V、+12V、および-12Vの監視用、5つ目は任意の電圧の監視用です。MAX8216は、±12Vの代わりに±15Vを監視すること以外は同機能です。これらの電圧を監視するための抵抗、およびコンパレータにヒステリシスを与えるための抵抗は内蔵されています。すべてのコンパレータは、オープンドレイン出力を備えています。これらの製品の消費電流は全動作温度範囲にわたりわずか250µA (max)です。

アプリケーション

  • データ収集システム
  • 産業用コントローラ
  • 産業用機器
  • マイクロプロセッサ電圧モニタ:+5V、-5V、+12V、-12V電源監視(MAX8215)、+5V、-5V、+15V、-15V電源監視 (MAX8216)
  • モバイル無線
  • 汎用コンパレータ付き過電圧/低電圧検出
  • ポータブル機器
