MAX77734

超低電力小型PMIC、小型リチウムイオン用パワーパスチャージャおよび150mA LDO内蔵

すべて表示 showmore-icon

高集積電源ソリューション、安全な充電および低ノイズLDO内蔵、ヒアラブルおよびIoT用

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$1.97
特長
  • バッテリ寿命を延長
    • 長期の在庫寿命を実現する出荷時モード:200nA
    • シャットダウン電流:500nA
    • 自己消費電流:4.5µA (LDOイネーブル時)
    • チャージャはバッテリの充電後の緩和が可能
  • 小型バッテリサイズ用に最適化されたリニアチャージャ
    • 高速充電電流:7.5mA~300mA
    • バッテリ安定化電圧:3.6V~4.6V
    • 高精度完了電流:最小0.375mA
    • マキシムのSmart Power Selectorによって即時オン機能を提供
    • JEITAバッテリ温度モニタによって安全な充電を実現
  • 高集積
    • パワーOK出力を備えた150mA LDO
    • LED用のデュアルチャネル電流シンク
    • パワーモニタリング用のアナログマルチプレクサ
    • ウォッチドッグタイマ
    • LDOイネーブルおよびマニュアルリセット用のオンキー入力
  • 小型サイズ
    • WLP (2.23mm x 1.97mm、最大高0.5mm)
    • 20ピン、0.4mmピッチ、4 x 5アレイ

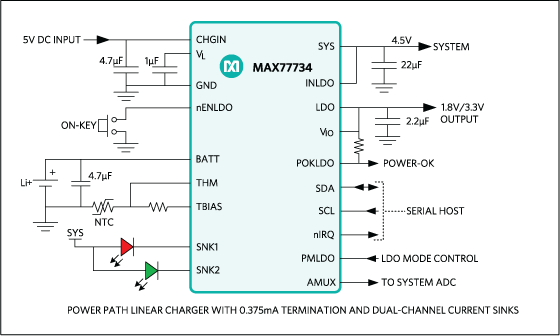

製品概要
show more Icon

MAX77734は、サイズと簡素さが非常に重要なアプリケーション用の小型PMICです。このICは、リニアモードリチウムイオンバッテリチャージャ、ロードロップアウトリニアレギュレータ(LDO)、アナログマルチプレクサ、およびデュアルチャネル電流シンクドライバを内蔵しています。

チャージャは、最小0.375mAの高精度の完了を必要とする小型バッテリシステム用に設計されています。この回路は、たとえバッテリが消耗している場合でも、入力ソースが接続されると直ちにシステム電圧を安定化することができます。

150mA LDOの出力は、I2Cによって0.8V~3.975Vの範囲で設定可能です。アナログMUXによって、外部ADCでバッテリV&I信号の変換を実行してパワーモニタリングを行うことが可能です。電流シンクはそれぞれ12.8mAをシンク可能で、LEDがカスタムパターンで点滅するように設定可能です。

MAX77734は20ピンウェハレベルパッケージ(WLP)、0.4mmピッチで提供されます。追加のレギュレータを備えた同等の製品については、MAX77650を参照してください。

デザインソリューション:Can You Hear Me Now? Extend the Life of Your Hearable Device ›

アプリケーション

  • アクションカメラ、ウェアラブル/ボディカメラ
  • フィットネスバンドおよびその他のBluetoothウェアラブル
  • ヒアラブル:ヘッドセット、ヘッドホン、イヤホン
  • 低電力モノのインターネット(IoT)ガジェット

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$1.97

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX77734BENP+
  • HTML
  • HTML
MAX77734BENP+T
  • HTML
  • HTML
MAX77734CENP+
  • HTML
  • HTML
MAX77734CENP+T
  • HTML
  • HTML
MAX77734GENP+
  • HTML
  • HTML
MAX77734GENP+T
  • HTML
  • HTML
MAX77734MENP+
  • HTML
  • HTML
MAX77734MENP+T
  • HTML
  • HTML
MAX77734QENP+
  • HTML
  • HTML
MAX77734QENP+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 16, 2020

- 2103

TEST

MAX77734BENP+

製造中

MAX77734BENP+T

製造中

6 3, 2019

- 1925

WAFER FAB

MAX77734BENP+

製造中

MAX77734BENP+T

製造中

MAX77734CENP+

製造中

MAX77734CENP+T

製造中

MAX77734GENP+T

製造中

MAX77734QENP+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 16, 2020

- 2103

arrow down

TEST

MAX77734BENP+

製造中

MAX77734BENP+T

製造中

6 3, 2019

- 1925

arrow down

WAFER FAB

MAX77734BENP+

製造中

MAX77734BENP+T

製造中

MAX77734CENP+

製造中

MAX77734CENP+T

製造中

MAX77734GENP+T

製造中

MAX77734QENP+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

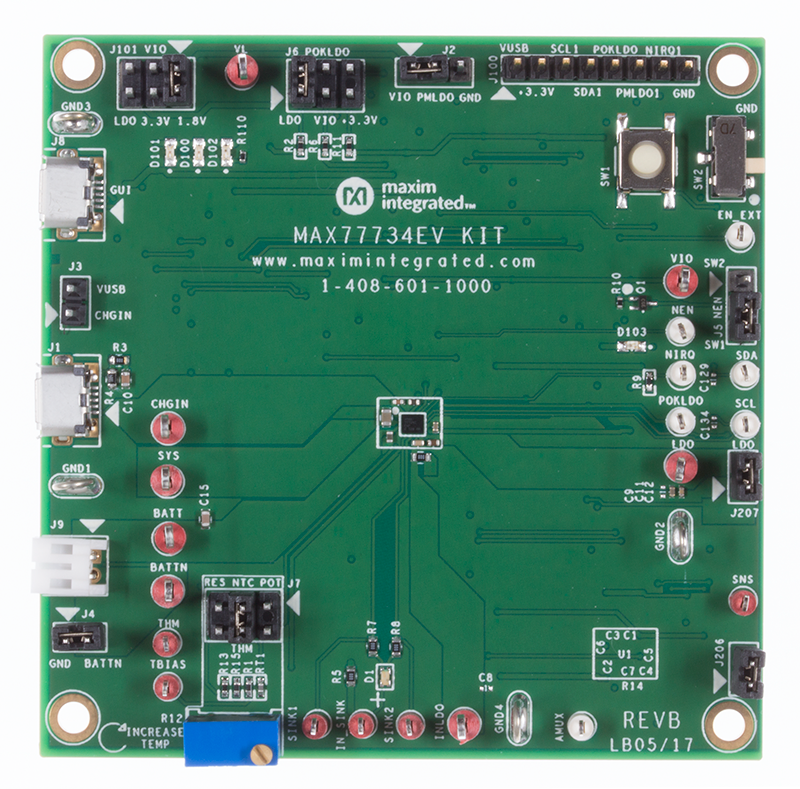

MAX77734EVKIT
