MAX7312

割込みおよびホットスワップ保護付き、2線式インタフェース16ビットI/Oポートエキスパンダ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.09
特長
  • 400kbpsのI²C対応シリアルインタフェース
  • 動作電圧:2V~5.5V
  • 5Vまでの過電圧に対して保護されたI/O
  • ホットスワップ可能
  • 電源投入時に、デフォルトで入力となる16個のI/Oピン
  • オープンドレイン型割込み出力(アクティブローINT)
  • バスタイムアウトしてもロックアップのない動作
  • SCL/SDA入力部にノイズフィルタ内蔵
  • ユーザが選択可能な64個のスレーブIDアドレス
  • 低スタンバイ電流:2.9µA (typ)
  • 極性反転可能
  • 4mm x 4mm x 0.8mmのTQFNパッケージ
  • 動作温度:-40℃~+125℃
製品概要
show more Icon

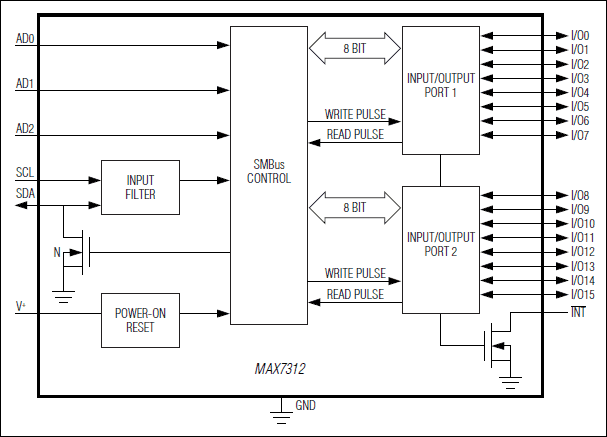

2線式インタフェースエキスパンダのMAX7312は、SMBus™およびI²Cアプリケーションにおいて16ビットパラレル入出力(I/O)ポートを提供します。MAX7312は、入力ポートレジスタ、出力ポートレジスタ、極性反転レジスタ、設定レジスタ、バスタイムアウトレジスタ、およびSMBus/I²C対応のシリアルインタフェースロジックから構成されています。システムマスタがアクティブハイで極性反転レジスタにデータを書き込むことによって、MAX7312の入力データを反転することができます。バスタイムアウトレジスタにシステムマスタがデータを書き込むことによって、バスタイムアウトをイネーブルまたはディセーブルとすることができます。

16個のI/Oポートのどのポートも入力または出力として設定することができます。パワーオンリセット(POR)によって、16個のI/Oは入力として初期化されます。3個のアドレス選択ピンを使って、64個のユニークなスレーブIDアドレスを設定します。

MAX7312は、ホットスワップを可能とします。すべてのポートピン、アクティブローINT出力、SDA、SCL、およびスレーブアドレス入力AD0-2は、パワーダウン(Vt = 0V)時にハイインピーダンスが維持されます(最大6V)。

MAX7312は24ピンSO、SSOP、TSSOP、およびTQFNパッケージで提供され、-40℃~+125℃の自動車用温度範囲での動作が保証されています。

100kΩのプルアップ抵抗内蔵のI/Oが必要なアプリケーションについては、MAX7311のデータシートを参照してください。

アプリケーション

  • 計測および試験測定ネットワーキング
  • 医療用機器
  • RAIDシステム
  • サーバ/ブレード

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.09

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX7312AAG+
  • HTML
  • HTML
MAX7312AAG+T
  • HTML
  • HTML
MAX7312ATG+
  • HTML
  • HTML
MAX7312ATG+T
  • HTML
  • HTML
MAX7312AUG+
  • HTML
  • HTML
MAX7312AUG+T
  • HTML
  • HTML
MAX7312AWG+
  • HTML
  • HTML
MAX7312AWG+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 9, 2015

- 1481

WAFER FAB

MAX7312AAG+

製造中

MAX7312AAG+T

製造中

MAX7312ATG+

製造中

MAX7312ATG+T

製造中

MAX7312AUG+

製造中

MAX7312AUG+T

製造中

MAX7312AWG+

製造中

MAX7312AWG+T

製造中

6 20, 2016

- 1612

ASSEMBLY

MAX7312ATG+

製造中

MAX7312ATG+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 9, 2015

- 1481

arrow down

WAFER FAB

MAX7312AAG+

製造中

MAX7312AAG+T

製造中

MAX7312ATG+

製造中

MAX7312ATG+T

製造中

MAX7312AUG+

製造中

MAX7312AUG+T

製造中

MAX7312AWG+

製造中

MAX7312AWG+T

製造中

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX7312ATG+

製造中

MAX7312ATG+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX7312EVKIT

MAX7312の評価キット

zoom

MAX7312EVKIT

MAX7312の評価キット

MAX7312の評価キット

機能と利点

  • Windows 2000/XP/Vista (32ビット)対応の評価ソフトウェア
  • USB-PC接続(ケーブル同梱)
  • USB駆動
  • 入力またはプッシュプル出力として設定可能
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • 鉛フリーおよびRoHS準拠
  • プッシュボタンスイッチ搭載
  • GPIOのプッシュプル性能の検証用のLEDを搭載

製品の詳細

MAX7312の評価キット(EVキット)は、各ポートが入力またはプッシュプル出力として設定可能な、I²C対応16ビットI/OポートエキスパンダのMAX7312を評価するための実証済みデザインを提供します。また、このEVキットは、Windows 2000/XP/Vista®対応ソフトウェアも同梱しており、MAX7312の各機能を実行するための簡易なグラフィカルユーザインタフェース(GUI)を提供します。MAX7312のEVキットプリント基板(PCB)は、MAX7312ATG+が実装されています。

アプリケーション

  • 計測および試験測定ネットワーキング
  • 医療用機器
  • RAIDシステム
  • サーバ/ブレード
