MAX6956

2線式インタフェース、2.5V~5.5V、20ポートまたは28ポートLEDディスプレイドライバおよびI/Oエキスパンダ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$5.86
機能
  • 400kbpsのI²C対応シリアルインタフェース
  • 動作電圧:2.5V~5.5V
  • 温度範囲:-40℃~+125℃
  • 次のいずれかに設定が可能な20個または28個のI/Oポート
    • 定電流LEDドライバ
    • プッシュプルロジック出力
    • シュミットロジック入力
    • 内部プルアップ付シュミットロジック入力
  • シャットダウン消費電流:11µA (max)
  • LEDごとに個別プログラマブルの16ステップ電流制御
  • 7個のI/Oポートでロジック過渡検出
製品概要
show more Icon

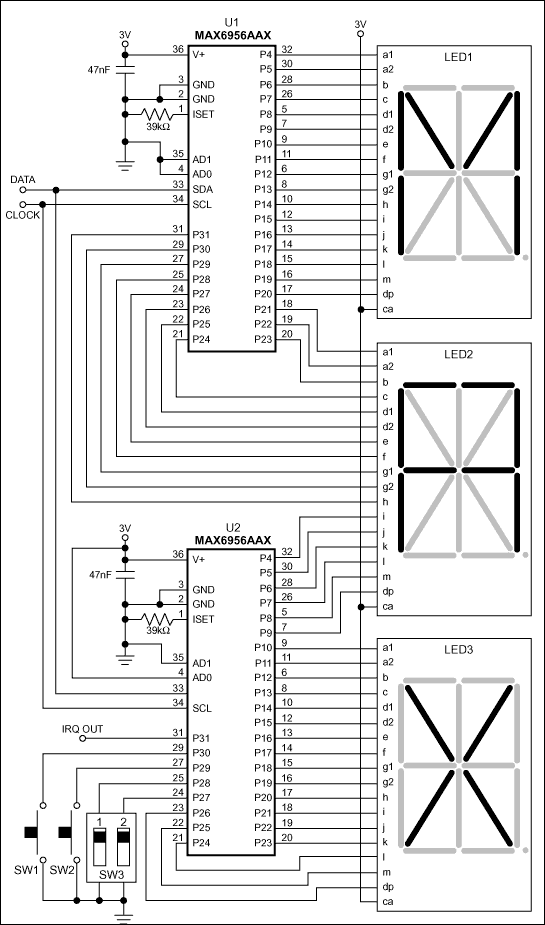

小型シリアルインタフェースLEDディスプレイドライバ/I/OエキスパンダMAX6956は、マイクロプロセッサに最大28個のポートを供給します。各ポートは、ロジック入力、ロジック出力、またはコモンアノード(CA) LED定電流セグメントドライバとしてユーザが個別設定することができます。LEDセグメントドライバとして設定された各ポートはディジタル制御の定電流シンクとして動作し、1.5mA~24mAの16段階の等間隔電流ステップを備えています。このLEDドライバはディスクリートLED、およびCA数字式/アルファニュメリックLED桁の双方に最適です。

汎用I/O (GPIO)として設定された各ポートは、10mAのシンク駆動と4.5mAのソース駆動が可能なプッシュプルロジック出力、またはオプションの内部プルアップ付きシュミットロジック入力のいずれかにすることができます。7個のポートは設定可能な遷移検出ロジックを備え、これによりポートロジックレベルの変更時に割込みが生成されます。MAX6956はI²C対応2線式シリアルインタフェースを通じて制御され、4レベルロジックを使って、わずか2個の選択ピンで16個のI²Cアドレスを可能にします。

MAX6956AAXおよびMAX6956ATLは28個のポートを備え、それぞれ36ピンSSOPおよび40ピンTQFNパッケージで提供されます。MAX6956AAIおよびMAX6956ANIは20個のポートを備え、それぞれ28ピンSSOPおよび28ピンDIPパッケージで提供されます。

SPIインタフェースのあるバージョンについてはMAX6957のデータシートをご参照ください。定電流LED駆動能力のない低コストピンコンパチブルポートエキスパンダについては、MAX7300のデータシートをご参照ください。

アプリケーション

  • 車載用
  • 棒グラフ表示
  • 産業用コントローラ
  • パネルメータ
  • セットトップボックス
  • システム監視
  • 白物家電

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$5.86

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX6956AAI+
  • HTML
  • HTML
MAX6956AAI+T
  • HTML
  • HTML
MAX6956AAX+
  • HTML
  • HTML
MAX6956AAX+T
  • HTML
  • HTML
MAX6956AAX/V+
  • HTML
  • HTML
MAX6956AAX/V+T
  • HTML
  • HTML
MAX6956ATL+
  • HTML
  • HTML
MAX6956ATL+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 1, 2016

- 1618

ASSEMBLY

MAX6956AAX+

製造中

MAX6956AAX+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 1, 2016

- 1618

arrow down

ASSEMBLY

MAX6956AAX+

製造中

MAX6956AAX+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX6956EVKIT

MAX6956の評価キット

zoom

MAX6956EVKIT

MAX6956の評価キット

MAX6956の評価キット

機能と利点

  • Windows 2000/XP、Windows Vista (32ビット)およびWindows 10**対応のソフトウェア
  • USB-PC接続(ケーブル同梱)
  • USB駆動
  • 鉛フリーおよびRoHS準拠
  • 実証済みPCBレイアウト
  • 表面実装部品
  • 完全実装および試験済み

製品の詳細

MAX6956の評価キット(EVキット)は、MAX6956 ICを搭載した完全実装および試験済み表面実装PCBです。MAX6956は、28ポートLEDドライバおよびI/Oエキスパンダです。また、このEVキットには、Windows® 2000/XP、およびWindows Vista®対応ソフトウェアも含まれており、MAX6956の各機能を実行するためのシンプルなグラフィカルユーザインタフェース(GUI)を提供します。

アプリケーション

  • 車載用
  • 棒グラフ表示
  • 産業用コントローラ
  • パネルメータ
  • セットトップボックス
  • システム監視
  • 白物家電
