MAX5594

バッファ付き、高速セトリング、オクタル(8回路)、12/10/8ビット、電圧出力DAC

すべて表示 showmore-icon

優れたスタティック精度を提供する、バッファ出力、高速セトリング、オクタル(8回路)、12/10/8ビット、電圧出力DAC

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.44
特長
  • TSSOPパッケージで提供される、オクタル、12/10/8ビット、シリアルDAC
  • 3µs (max)の12ビット、セトリングタイム(1/2 LSBまで)
  • 積分非線形性
    • 1 LSB (max) MAX5590/MAX5591 Aグレード(12ビット)
    • 1 LSB (max) MAX5592/MAX5593 (10ビット)
    • 1/2 LSB (max) MAX5594/MAX5595 (8ビット)
  • 保証された単調性:±1 LSB (max) DNL
  • 2個のユーザプログラマブルディジタルI/Oポート
  • アナログ単一電源:+2.7V~+5.25V
  • +1.8V~AVDDのディジタル電源
  • 20MHzの3線式、SPI/QSPI/MICROWIRE/DSP対応シリアルインタフェース
  • 電源投入後のグリッチフリー出力:ゼロスケール、中間スケール、またはフルスケール(PUピンで制御)
  • ユニティゲインまたはフォース/センス構成の出力バッファ
製品概要
show more Icon

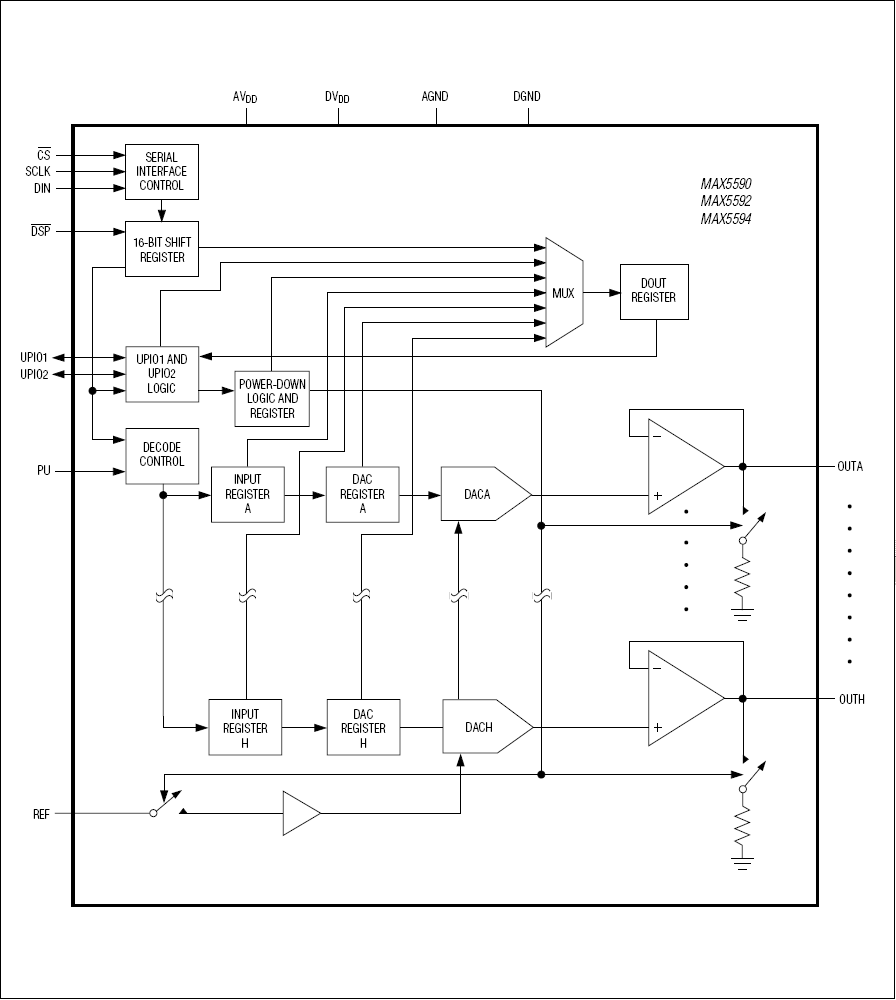

MAX5590~MAX5595は、オクタル、12/10/8ビット、電圧出力ディジタル-アナログコンバータ(DAC)で、バッファを通して出力し、最大3µsのセトリングタイム(12ビットレベル)を備えています。これらのDACは+2.7V~+5.25Vのアナログ電源と、別に供給する+1.8V~+5.25Vのディジタル電源で動作します。20MHzの3線式シリアルインタフェースは、SPI™、QSPI™、MICROWIRE™、およびディジタル信号プロセッサ(DSP)プロトコルアプリケーションに対応しています。複数の本製品が、ダイレクトアクセスまたはデイジーチェーン構成で共通シリアルインタフェースを共有することができます。MAX5590~MAX5595は、2個の多機能、ユーザプログラマブルのディジタルI/Oポートを備えています。外部から選択可能なDAC出力の電源投入後の状態は、ゼロスケール、中間スケール、またはフルスケールのいずれかです。ソフトウェアで選択可能なFASTおよびSLOWセトリングモードを備え、FASTモードではセトリングタイムが短縮され、SLOWモードでは消費電流が低減されます。

MAX5590/MAX5591は12ビット、MAX5592/MAX5593は10ビット、そしてMAX5594/MAX5595は8ビットDACです。MAX5590/MAX5592/MAX5594は、ユニティゲインに構成された出力バッファを備え、MAX5591/MAX5593/MAX5595はフォース/センス構成の出力バッファを備えています。MAX5590~MAX5595は、-40℃~+85℃の拡張温度範囲での動作が保証され、省スペースの24ピンおよび28ピンTSSOPパッケージで提供されます。

アプリケーション

  • 自動試験装置(ATE)
  • 自動チューニング
  • デジタルオフセットおよび利得調整
  • パラレルDACからシリアルDACへの高速アップグレード
  • 産業用プロセス制御
  • マイクロプロセッサ(µP)制御システム
  • 動作制御
  • ポータブル計測機器
  • パワーアンプ制御
  • プログラマブル減衰
  • プログラマブル電圧および電流源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.44

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX5594EUG+
  • HTML
  • HTML
MAX5594EUG+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

MAX5591EVKIT

MAX5591、MAX5593、およびMAX5595の評価キット/評価システム

zoom

MAX5591EVKIT

MAX5591、MAX5593、およびMAX5595の評価キット/評価システム

MAX5591、MAX5593、およびMAX5595の評価キット/評価システム

機能と利点

  • 実証済みのPCBレイアウト
  • Windows® 95/98/2000/XP互換
  • 評価ソフトウェア
  • プッシュボタンスイッチによる簡単なUPIO_評価
  • 完全実装および試験済み

製品の詳細

MAX5591の評価システム(EVシステム) (MAX5591EVCMOD2)は、8チャネル、12ビットの完全なデータ生成システムで、MAX5591の評価キット(EVキット)とマキシムのCMOD232コマンドモジュールで構成されます。ユーザがSPI™マスタを保持しているか、またはCMOD232コマンドモジュールを購入済みである場合は、EVキット(MAX5591EVKIT)を別に入手してください。

このEVキットは、MAX5591AEUIが実装されて提供されます。ピン互換のMAX5591_EUI/MAX5593_EUI/MAX5595_EUIを評価する場合は、これらの製品の無料サンプルを請求してください。

アプリケーション

  • 自動試験装置(ATE)
  • 自動チューニング
  • デジタルオフセットおよび利得調整
  • パラレルDACからシリアルDACへの高速アップグレード
  • 産業用プロセス制御
  • マイクロプロセッサ(µP)制御システム
  • 動作制御
  • ポータブル計測機器
  • パワーアンプ制御
  • プログラマブル減衰
  • プログラマブル電圧および電流源

MAX5591EVCMOD2

MAX5591、MAX5593、およびMAX5595の評価キット/評価システム

zoom

MAX5591EVCMOD2

MAX5591、MAX5593、およびMAX5595の評価キット/評価システム

MAX5591、MAX5593、およびMAX5595の評価キット/評価システム

機能と利点

  • 実証済みのPCBレイアウト
  • Windows® 95/98/2000/XP互換
  • 評価ソフトウェア
  • プッシュボタンスイッチによる簡単なUPIO_評価
  • 完全実装および試験済み

製品の詳細

MAX5591の評価システム(EVシステム) (MAX5591EVCMOD2)は、8チャネル、12ビットの完全なデータ生成システムで、MAX5591の評価キット(EVキット)とマキシムのCMOD232コマンドモジュールで構成されます。ユーザがSPI™マスタを保持しているか、またはCMOD232コマンドモジュールを購入済みである場合は、EVキット(MAX5591EVKIT)を別に入手してください。

このEVキットは、MAX5591AEUIが実装されて提供されます。ピン互換のMAX5591_EUI/MAX5593_EUI/MAX5595_EUIを評価する場合は、これらの製品の無料サンプルを請求してください。
