特長
- 2.7V動作
- デュアルバンド、トリプルモード
- 3つのLNA利得設定(セルラ)
- 2つのLNA利得設定(PCS)
- 低利得モード：18mA
- ペイジングおよび中利得モード：19.5mA
- 高利得、高リニアリティモード：26.5mA
- FM、高利得、低リニアリティモード：16.5mA
- カスケード雑音指数：2.5dB (typ)
- 可変LNA IIP3：+5dBm～+13dBm
- 超小型28ピンパッケージ（5mm x 5mm）
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

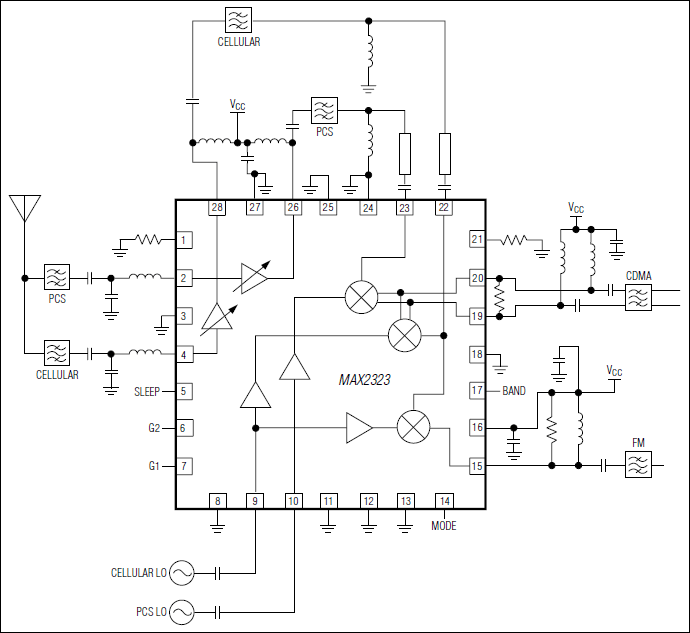

MAX2323/MAX2325はセルラとPCSバンドで符号分割多重アクセス(CDMA)アプリケーション用に最適化されたローノイズアンプおよびミキサICです。MAX2323はセルラFM、セルラCDMAおよびPCS CDMA用の切替信号経路を提供することで、デュアルバンド、トリプルモードCDMAアプリケーションに対応します。MAX2325はセルラバンド、デュアルモードバージョンです。
最小電流でのセルラバンドダイナミックレンジを最適化するため、MAX2323/MAX2325は高利得/高リニアリティ、高利得/低リニアリティ、中利得、および低利得の4つのLNAステートを備えています。高利得/高リニアリティモードでは、差動ハイインターセプトLNAは大きな干渉信号があるときにも感度の低下を最小限に抑えます。他の利得モードでは、LNA電流は低減され、待ち受け時間が延長されます。
FMミキサが低電流、シングルエンド出力用に設計されているのに対し、CDMAミキサは高リニアリティ、低ノイズ、および差動IF出力用に設計されています。各バンドは特定のバンドに対して性能を最適化するため、別のミキサで構成されています。
MAX2323/MAX2325はTDMA、EDGE、およびW-CDMA電話にも使用可能です。
アプリケーション
- デュアルバンド、トリプルモードPCS/携帯電話
- デュアルモード携帯電話
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX2323
資料
Filters
1つが該当
-
すべて
-
データシート
-
技術記事
-
すべて
-
English
-
中国語
-
日本語
データシート
3
技術記事
7
HTML
HTML
HTML
HTML
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
技術記事 3
ソフトウェアおよび製品のエコシステム
リファレンス・デザイン 8
REP012
低利得高直線性モードで+20dBmのIIP3を実現するセルラLNA
機能と利点
目的：このデュアルバンド/トリプルモードのフロントエンドICにおいて、CDMAの低利得高直線性モードにてセルラLNAの直線性が最適になるよう実験的にチューニングする
このプロジェクトで要求された事項は、セルラLNAで、低利得・高直線性の性能(+20dBmのIIP3)を得るためにカスタムチューニングすること、およびアナログとディジタル(セルラ/PCS)のミキサの出力ポートをどちらも85.38MHzのIFに対応させることでした。このプロジェクトは、｢性能の限界｣を知るために1回の試験を目的として設計されたものであるため、定常的に実現するのは困難であることに注意してください。LNAのバイアス抵抗は、IF出力マッチング回路に合うよう慎重に調整しました。LNA入力マッチングも変更しましたが、中利得と高利得のノイズ指数を悪化させることのないように注意しました。LNA出力マッチングは変更していません。これは、SiGe FE ICを使用して極めて汎用的なアプリケーション設計を開発できることを示すものです。
低ノイズアンプ(LNA)およびミキサMAX2323は、デュアルバンドのCDMAセルラ電話の電話機用に設計されていますが、デュアルバンドのTDMA、GSM、EDGE、またはWCDMAのアプリケーションにも使用できます。先行モデル(MAX2320)と異なる点は、セルラバンドのLNAに3つ目の｢中利得｣状態を追加して、ヒステリシス切り替えマージンを向上しているという点です。またMAX2323は、パッケージがより小型になり(28ピンQFN)、入力3次インターセプトが増大されています。
REP (Rapid Engineering Prototype：迅速設計試作)とは、マキシムのアプリケーションエンジニアたちが研究所で製作して測定した実際の回路です。この回路は、新たにRFを設計する場合の出発点としてご利用いただけます。評価キットとして供給はされておりません。
使用製品 1
ビデオ
2022-10-04
06:31
Introduction to the MAX77541 5.5VIN/6A, Dual-Phase High-Efficiency Buck Converter
2022-10-04
04:07
Introduction to the MAX22700D, MAX22701E/D and MAX22702E Ultra-High CMTI Isolated Gate Drivers
REP021
2.5GHz GlobalStar +IS-95用のフロントエンド
使用製品 1
ビデオ
2022-10-04
06:31
Introduction to the MAX77541 5.5VIN/6A, Dual-Phase High-Efficiency Buck Converter
2022-10-04
04:07
Introduction to the MAX22700D, MAX22701E/D and MAX22702E Ultra-High CMTI Isolated Gate Drivers
REP020
210MHzの共通中間周波数(IF)を用いたデュアルバンド/デュアルモードのFE IC
使用製品 1
REP007
REP007:セルラ用フロントエンドICによるIFR3100 IF復調器の駆動
使用製品 1
REP019

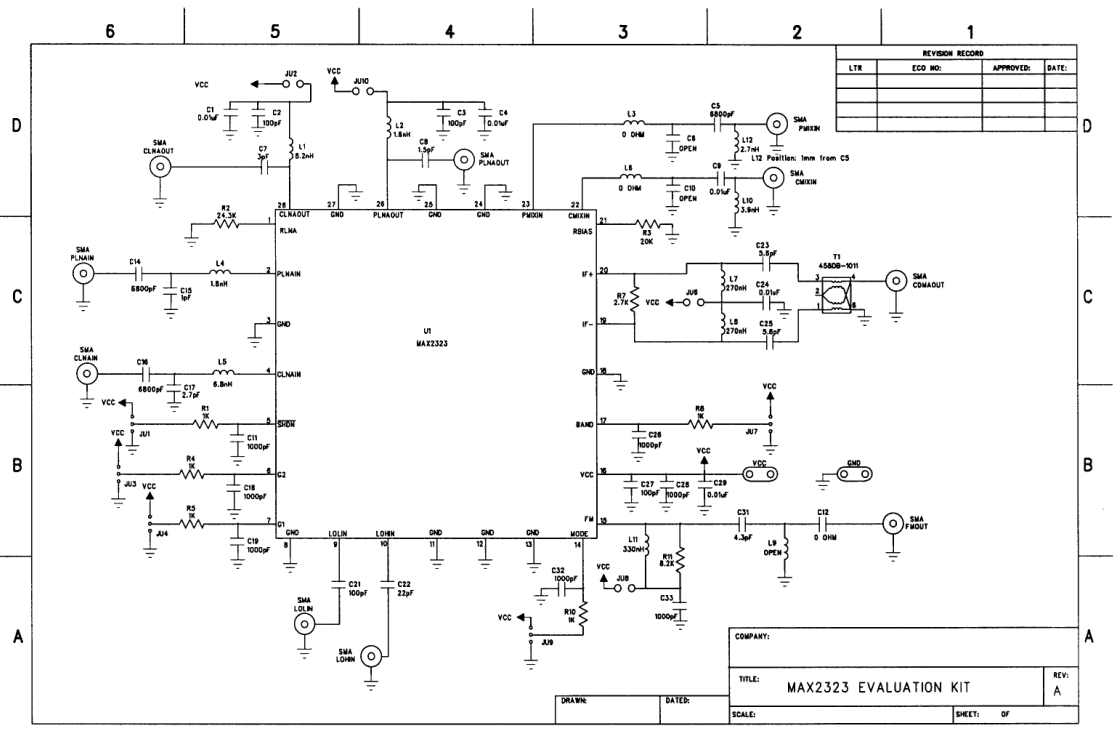

110MHzの単一中間周波数(IF)を用いた、チューニング済のデュアルバンドのフロントエンドCDMA IC
