MAX11501

3チャネル、標準画質ビデオフィルタ

すべて表示 showmore-icon

改善された阻止帯域減衰および12kV ESD保護のSDビデオフィルタバッファ

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 標準画質ビデオ用3チャネル5次9MHzフィルタ
  • 出力バッファ利得:+6dB
  • トランスペアレントな入力クランプ
  • ACまたはDC結合の入力
  • ACまたはDC結合の出力
  • 平坦な通過帯域応答(MAX11501)
  • すべてのチャネルで+0.8dBのピーク通過帯域応答(MAX11502)
  • 出力は12kVのHBM ESD保護
  • 単一電源:+5V
  • 小型8ピンSOパッケージ
製品概要
show more Icon

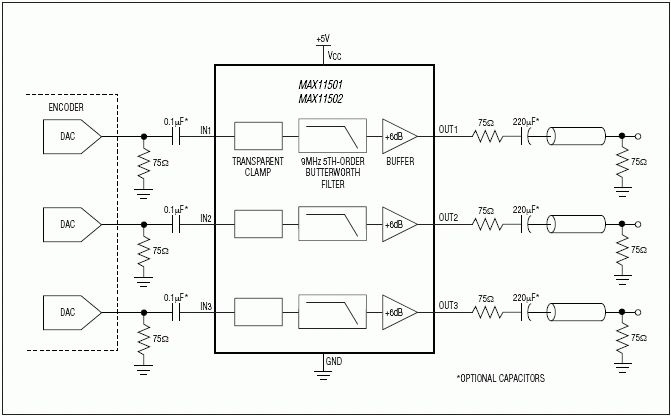

高集積フィルタのMAX11501/MAX11502は、標準画質ビデオに3チャネル5次フィルタを提供し、各チャネルに+6dBの出力バッファを備えています。これらのビデオフィルタは、セットトップボックス、セキュリティシステム、ディジタルビデオレコーダ(DVR)、DVDプレーヤ、およびパーソナルビデオレコーダなどのアプリケーションのアンチエイリアシングおよびDAC平滑化に最適です。

MAX11501/MAX11502のビデオ入力は、ACおよびDC結合の入力信号に対応するトランスペアレントなクランプを備え、DAC出力を直接結合することができます。5次フィルタは、8.6MHz (typ) (MAX11501)と8.9MHz (typ) (MAX11502)の-3dB帯域幅を提供し、すべてのチャネルで平坦な通過帯域応答(MAX11501)、または+0.8dBピーク通過帯域応答(MAX11502)を提供します。

各チャネルは、最大2VP-Pビデオ信号によって2つの標準的な150Ω (75Ω逆終端)ビデオ負荷を駆動可能な+6dB利得の出力バッファを備えています。これらのバッファは、ACまたはDC結合の負荷を駆動し、バックマッチ抵抗の後の1V未満のブランキングレベルを保証します。

MAX11501/MAX11502は、+5Vの単一電源で動作し、0℃~+85℃の上位民生用温度範囲での動作が保証されています。これらのデバイスは、8ピンSOパッケージで提供されます。

アプリケーション

  • デジタルビデオレコーダ(DVR)
  • DVDプレーヤー
  • パーソナルビデオレコーダ
  • SDTV
  • セキュリティビデオシステム
  • セットトップボックスレシーバ
  • ビデオオンデマンド
