MAX1124

広帯域アプリケーション用、1.8V、10ビット、250Msps、LVDS出力、アナログ-デジタルコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$100.39
特長
  • 変換レート:250Msps
  • SNR = 56.8dB/55.5dB (fIN = 100MHz/500MHzにおいて)
  • SFDR = 71dBc/63.8dBc (fIN = 100MHz/500MHzにおいて)
  • NPR = 54.8dB (fNOTCH = 28.8MHzにおいて)
  • 1.8Vの単一電源
  • 電力損失:477mW (250Mspsにおいて)
  • トラック/ホールドおよびリファレンス内蔵
  • 選択可能な2分周クロック入力内蔵
  • データクロック出力付きLVDSディジタル出力
  • 評価キットを提供(MAX1124EVKITを注文してください)
製品概要
show more Icon

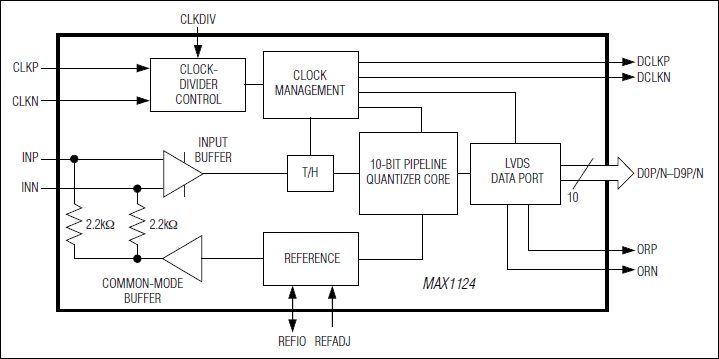

MAX1124は、最高500MHzの高IF周波数で優れたダイナミック性能に最適化された10ビット、250Mspsのモノリシックアナログ-ディジタルコンバータ(ADC)です。この製品は最高250Mspsの変換レートで動作しますが、消費電力はわずか477mWです。

250Mspsと100MHzの入力周波数で、MAX1124は71dBcのスプリアスフリーダイナミックレンジ(SFDR)を実現します。10MHzで57.1dBの優れた信号対ノイズ比(SNR)は、最高500MHzの入力トーンに対し(1dB以内で)フラットに維持されます。このため、MAX1124は、携帯基地局トランシーバシステムにおけるディジタルプリディストーションなどの広帯域アプリケーションに最適です。

MAX1124には1.8Vの単一電源が必要です。アナログ入力は差動動作またはシングルエンド動作用に設計され、AC結合またはDC結合することができます。また、このADCは選択可能な2分周クロック回路を内蔵しているため、最高500MHzまでのクロック周波数を使用することができます。このため、入力クロックソースの位相ノイズを低減することができます。性能を最適化するには、差動LVDSのサンプリングクロックが推奨されます。このコンバータのディジタル出力はLVDS対応であり、2の補数またはオフセットバイナリのデータ形式を選択することができます。

MAX1124はエクスポーズドパッド(EP)付き68ピンQFNパッケージで提供され、工業用温度範囲(-40℃~+85℃)での動作が保証されています。

MAX1124のピンコンパチブル、低速バージョンについては、MAX1122 (170Msps)およびMAX1123 (210Msps)のデータシートをご参照ください。MAX1124のピンコンパチブル8ビットバージョンについては、MAX1121のデータシートをご参照ください。

ピンコンパチブル、8/10/12ビット高速ADCファミリの全リストは、パラメトリック表をご参照ください

アプリケーション

  • ケーブルヘッドエンドシステム
  • 通信テスト機器
  • デジタルプリディストーションレシーバ
  • レーダおよび衛星サブシステムアンテナアレイ処理
  • ワイヤレスおよび有線ブロードバンド通信
