LTM8063

40VIN、2A Silent Switcher®(サイレント・スイッチャ)µモジュール・レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$8.19
特長
  • 低ノイズSilent Switcher®アーキテクチャ
  • 広い入力電圧範囲:3.2V~40V
  • 広い出力電圧範囲:0.8V~15V
  • 連続出力電流:2A(12VIN、5VOUT、TA = 85°C)
  • 2.5Aピーク電流
  • 選択可能なスイッチング周波数:200kHz~2.2MHz
  • 外部同期
  • インバータとして設定可能
  • BGAパッケージ:6.25mm × 4mm × 2.22mm
製品概要
show more Icon

LTM8063は、40VIN、2A連続電流、2.5Aピーク電流の降圧µModule®(電源モジュール)レギュレータです。パッケージには、スイッチング・コントローラ、パワー・スイッチ、インダクタ、その他のサポート部品が含まれています。LTM8063は3.2V~40Vの入力電圧範囲で動作し、0.8V~15Vの出力電圧と200kHz~2.2MHzのスイッチング周波数を、それぞれ1本の抵抗で設定することができます。設計を仕上げるために必要なのは、入出力フィルタのコンデンサのみです。

薄型パッケージにより、PC基板底部の未使用スペースを高密度点の負荷レギュレーションのために活用できます。LTM8063は熱強化型のコンパクトなオーバーモールド・ボール・グリッド・アレイ(BGA)パッケージを採用しており、標準的な表面実装装置による自動アセンブリに適しています。LTM8063はRoHS準拠です。

アプリケーション

  • オートモーティブ・バッテリ・レギュレーション
  • ポータブル製品用電源
  • 分散型電源レギュレーション
  • 工業用電源
  • ACアダプタ・レギュレーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$8.19

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM8063EY#PBF
  • HTML
  • HTML
LTM8063IY
  • HTML
  • HTML
LTM8063IY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

4 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

4 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

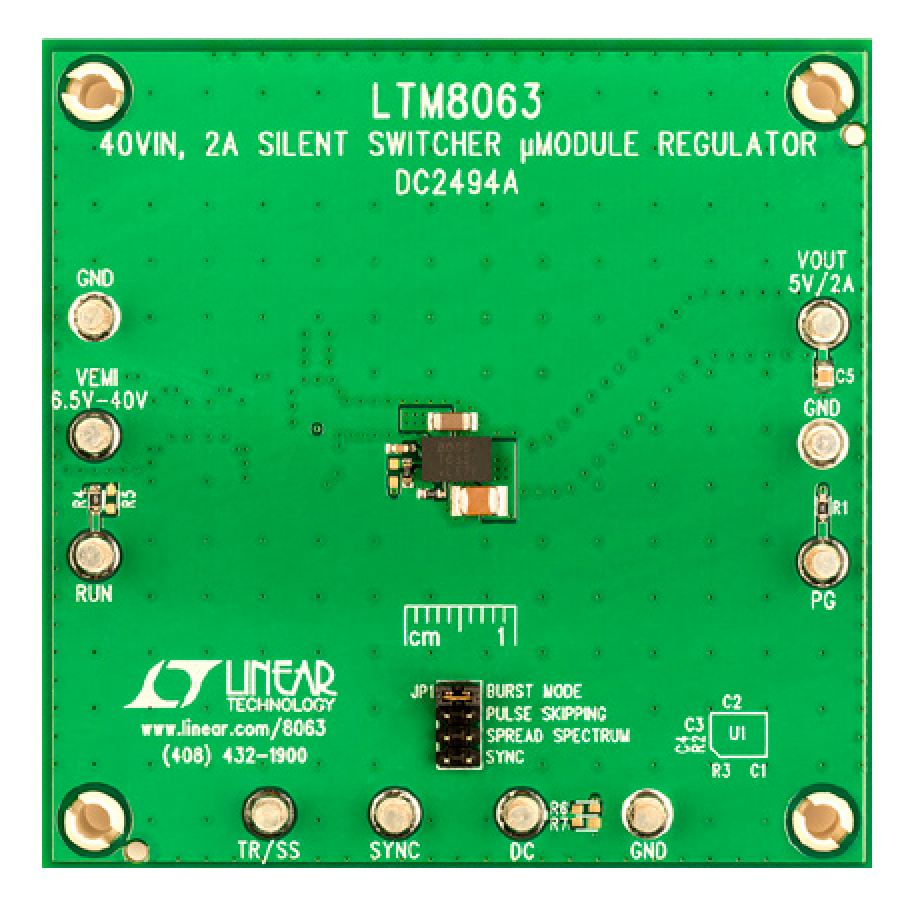

reference details image

DC2494A

LTM8063デモ用ボード | 40V、2A降圧μModuleレギュレータ

zoom

DC2494A

LTM8063デモ用ボード | 40V、2A降圧μModuleレギュレータ

LTM8063デモ用ボード | 40V、2A降圧μModuleレギュレータ

製品の詳細

デモ回路2494Aは、LTM8063を搭載した40V、2A降圧μModule®レギュレータです。このデモ用ボードは、6.5V~40Vの入力で5Vの出力を提供するように設計されています。入力範囲が広いため、​オートモーティブ用バッテリや工業用電源などの様々な入力ソースで使用できます。出力電圧、スイッチング周波数、ソフトスタート、パワー・グッドなどのユーザが調整可能なLTM8063の機能は、適切な抵抗またはコンデンサを変更するだけでDC2494Aで変更できます。

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
