LTM4633

トリプル10A降圧DC/DC μModuleレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$42.32
特長
  • 独立した3つの10A DC出力電流レギュレータ・チャネル
  • 入力電圧範囲:4.7V~16V
    • 外部5Vバイアス使用時は2.375V~16V
  • VOUT1,2の電圧範囲:0.8V~1.8V
  • VOUT3の電圧範囲:0.8V~5.5V
  • 全DC出力電圧誤差:最大±1.5%
  • 電流モード制御/高速トランジェント応答
  • 周波数同期
  • 出力過電圧保護および過電流保護
  • VOUT1およびVOUT2で電流分担可能なマルチフェーズ動作
  • 汎用の温度モニタ
  • ソフトスタート/電圧トラッキング
  • パワーグッド・モニタ
  • 15mm × 15mm × 5.01mm BGAパッケージ
製品概要
show more Icon

LTM4633 μModule®(マイクロモジュール)レギュレータは、3つの完全な10Aスイッチング・モードDC/DCコンバータを1つの小型パッケージにまとめたものです。スイッチング・コントローラ、パワーFET、インダクタ、およびほとんどの支持部品がパッケージに搭載されています。LTM4633の3つのレギュレータは、4.7V~16Vまたは2.375V~16V(外部5Vバイアス使用時)の入力レールで動作します。VOUT1とVOUT2の出力電圧範囲は0.8V~1.8Vですが、VOUT3の出力電圧範囲は0.8V~5.5Vです。各出力電圧は1本の外付け抵抗で設定します。

高いスイッチング周波数と電流モード・アーキテクチャにより、安定性を損なうことなく入力および負荷の変動に対するきわめて高速なトランジェント応答が可能です。このデバイスは、周波数同期、VOUT1およびVOUT2のマルチフェーズ並列動作、ソフトスタート、および出力電圧トラッキングによる電源レール・シーケンシングをサポートします。

フォルト保護機能には、過電圧保護、過電流保護、および温度モニタが含まれます。この電源モジュールは、省スペースで熱特性が改善された15mm x 15mm x 5.01mm BGAパッケージで供給されます。LTM4633は無鉛仕上げでRoHSに準拠しています。


アプリケーション

  • 通信機器、ネットワーク機器、および産業用機器
  • 高密度ポイントオブロード・レギュレーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$42.32

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4633EY#PBF
  • HTML
  • HTML
LTM4633IY
  • HTML
  • HTML
LTM4633IY#PBF
  • HTML
  • HTML
LTM4633MPY
  • HTML
  • HTML
LTM4633MPY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 20, 2023

- 23_0180

New Tray Design for BGA Package

LTM4633EY#PBF

製造中

LTM4633IY

製造中

LTM4633IY#PBF

製造中

LTM4633MPY

製造中

LTM4633MPY#PBF

製造中

11 8, 2021

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTM4633EY#PBF

製造中

LTM4633IY

製造中

LTM4633IY#PBF

製造中

LTM4633MPY

製造中

LTM4633MPY#PBF

製造中

9 10, 2021

- 21_0201

LTM4633/LTM4634 Notification of Qualification of New Mold Compound and Substrate Change

LTM4633EY#PBF

製造中

LTM4633IY

製造中

LTM4633IY#PBF

製造中

LTM4633MPY

製造中

LTM4633MPY#PBF

製造中

8 16, 2021

- 21_0165

Moisture Sensitivity Level Rating Downgrade for LTM4633 to MSL4

LTM4633EY#PBF

製造中

LTM4633IY

製造中

LTM4633IY#PBF

製造中

LTM4633MPY

製造中

LTM4633MPY#PBF

製造中

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4633EY#PBF

製造中

LTM4633IY

製造中

LTM4633IY#PBF

製造中

LTM4633MPY

製造中

LTM4633MPY#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4633EY#PBF

製造中

LTM4633IY

製造中

LTM4633IY#PBF

製造中

LTM4633MPY

製造中

LTM4633MPY#PBF

製造中

2 5, 2020

- 20_0127

Supplier Material Change for µModule

LTM4633EY#PBF

製造中

LTM4633IY

製造中

LTM4633IY#PBF

製造中

LTM4633MPY

製造中

LTM4633MPY#PBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 20, 2023

- 23_0180

arrow down

New Tray Design for BGA Package

LTM4633EY#PBF

製造中

LTM4633IY

製造中

LTM4633IY#PBF

製造中

LTM4633MPY

製造中

LTM4633MPY#PBF

製造中

11 8, 2021

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTM4633EY#PBF

製造中

LTM4633IY

製造中

LTM4633IY#PBF

製造中

LTM4633MPY

製造中

LTM4633MPY#PBF

製造中

9 10, 2021

- 21_0201

arrow down

LTM4633/LTM4634 Notification of Qualification of New Mold Compound and Substrate Change

LTM4633EY#PBF

製造中

LTM4633IY

製造中

LTM4633IY#PBF

製造中

LTM4633MPY

製造中

LTM4633MPY#PBF

製造中

8 16, 2021

- 21_0165

arrow down

Moisture Sensitivity Level Rating Downgrade for LTM4633 to MSL4

LTM4633EY#PBF

製造中

LTM4633IY

製造中

LTM4633IY#PBF

製造中

LTM4633MPY

製造中

LTM4633MPY#PBF

製造中

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4633EY#PBF

製造中

LTM4633IY

製造中

LTM4633IY#PBF

製造中

LTM4633MPY

製造中

LTM4633MPY#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4633EY#PBF

製造中

LTM4633IY

製造中

LTM4633IY#PBF

製造中

LTM4633MPY

製造中

LTM4633MPY#PBF

製造中

2 5, 2020

- 20_0127

arrow down

Supplier Material Change for µModule

LTM4633EY#PBF

製造中

LTM4633IY

製造中

LTM4633IY#PBF

製造中

LTM4633MPY

製造中

LTM4633MPY#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

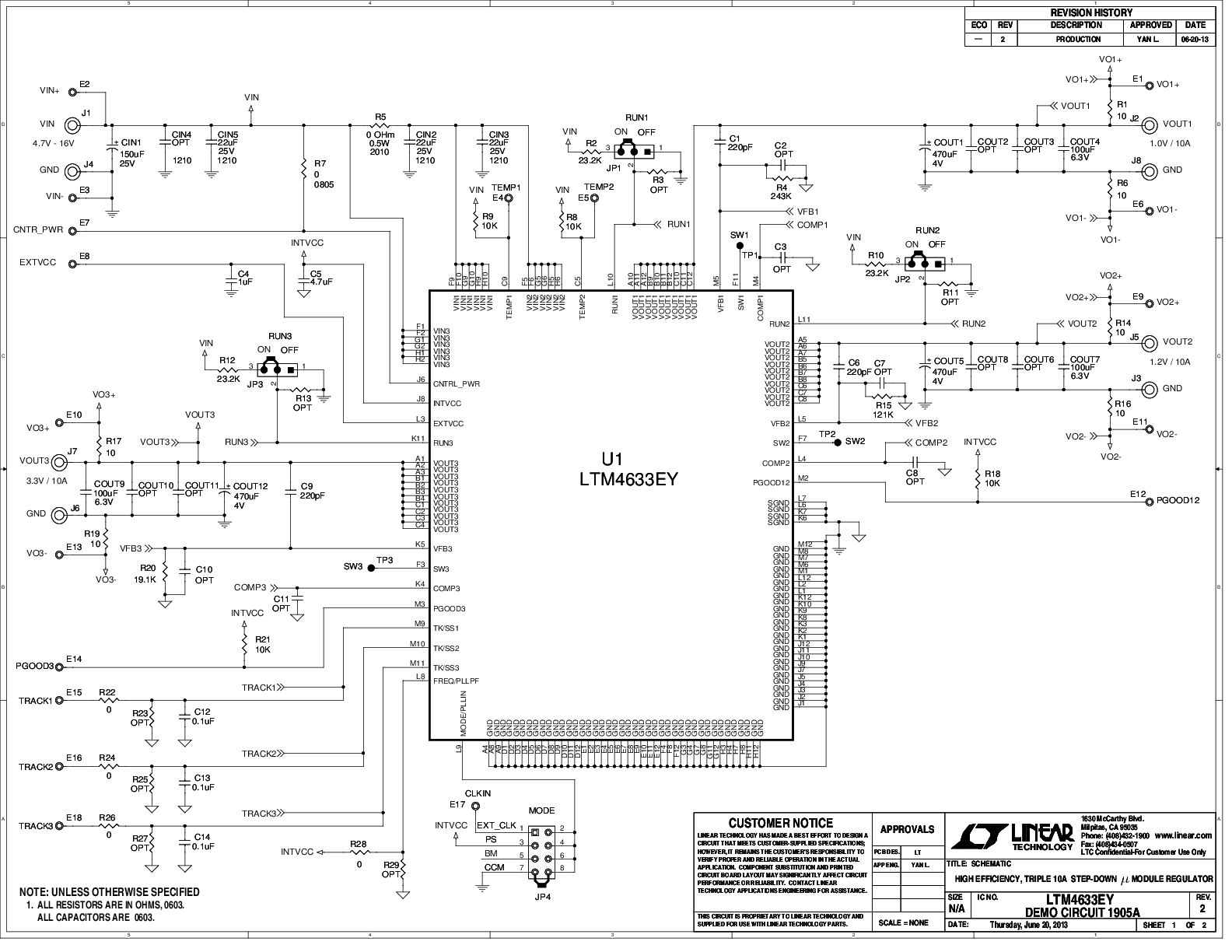

DC1905A

OBSOLETE: LTM4633 Demo Board | Triple Buck µModule Regulator, 4.7V ≤ VIN ≤ 16V, VOUT1 & VOUT2 = 0.8V to 1.8V @ 10A, VOUT3 = 0.8V to 5.5V @ 10A

zoom

DC1905A

OBSOLETE: LTM4633 Demo Board | Triple Buck µModule Regulator, 4.7V ≤ VIN ≤ 16V, VOUT1 & VOUT2 = 0.8V to 1.8V @ 10A, VOUT3 = 0.8V to 5.5V @ 10A

OBSOLETE: LTM4633 Demo Board | Triple Buck µModule Regulator, 4.7V ≤ VIN ≤ 16V, VOUT1 & VOUT2 = 0.8V to 1.8V @ 10A, VOUT3 = 0.8V to 5.5V @ 10A

製品の詳細

This evaluation board is obsolete and no longer recommended. The replacement board is the DC1905B.

Demonstration circuit DC1905A features the LTM4633EY, a high efficiency, triple 10A step-down power μModule® regulator. The input voltage range is from 4.7V to 16V with common input source, or 2.375V to 16V with an external bias supply. The output voltage range is 0.8V to 1.8V for Channel 1 and Channel 2, 0.8V to 5.5V for Channel 3. Derating is necessary for certain VIN, VOUT, frequency and thermal conditions. The DC1905A offers access to the TRACK/SS pins allowing the user to program output tracking or soft-start period. The board operates in continuous conduction mode in heavy load conditions. For high efficiency at low load currents, the MODE jumper (JP4) selects pulse-skipping mode for noise sensitive applications or Burst-Mode® operation in less noise sensitive applications. Channel 1 and 2 can be connected in parallel for a single 20A output solution with optional jumper resistors.

reference details image

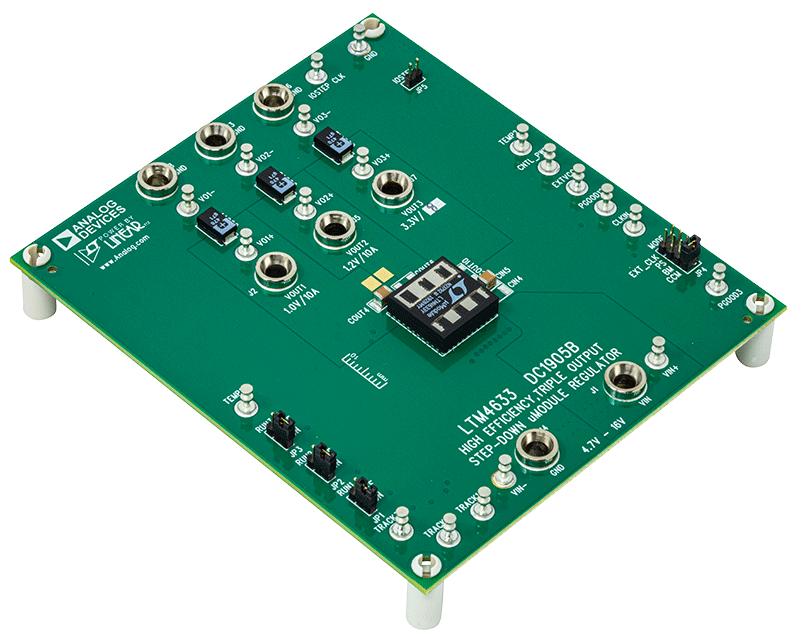

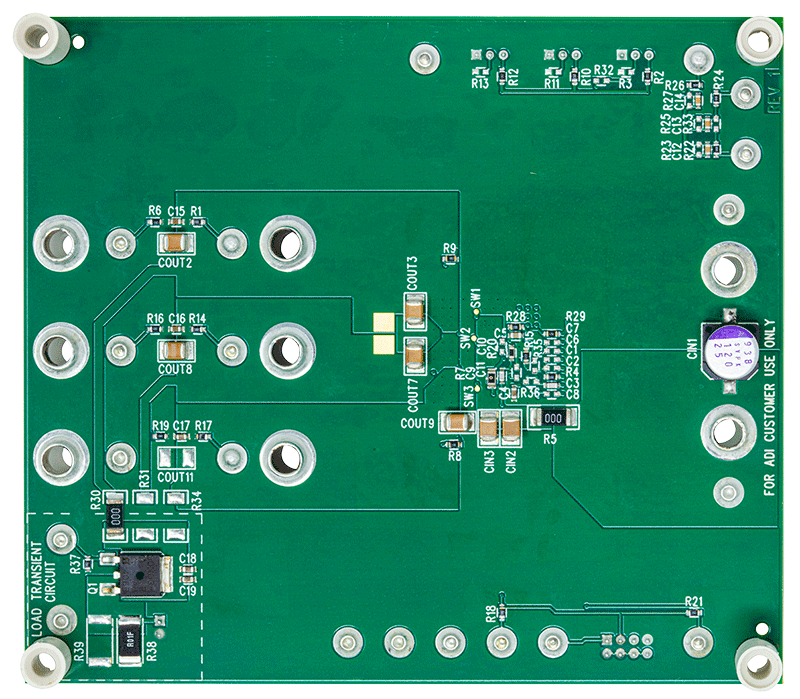

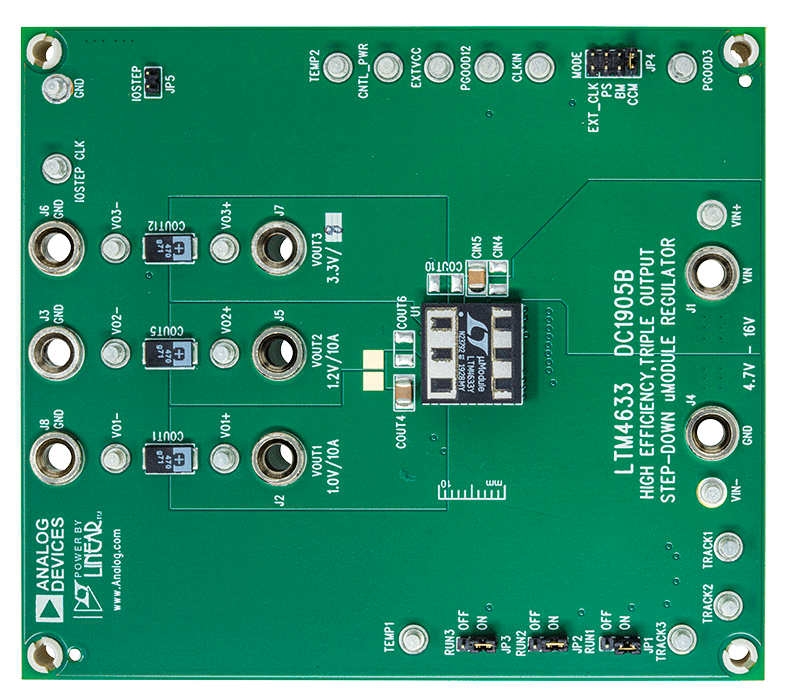

DC1905B

LTM4633デモ・ボード | 高効率、トリプル出力降圧μModuleレギュレータ

zoom

DC1905B

LTM4633デモ・ボード | 高効率、トリプル出力降圧μModuleレギュレータ

LTM4633デモ・ボード | 高効率、トリプル出力降圧μModuleレギュレータ

製品の詳細

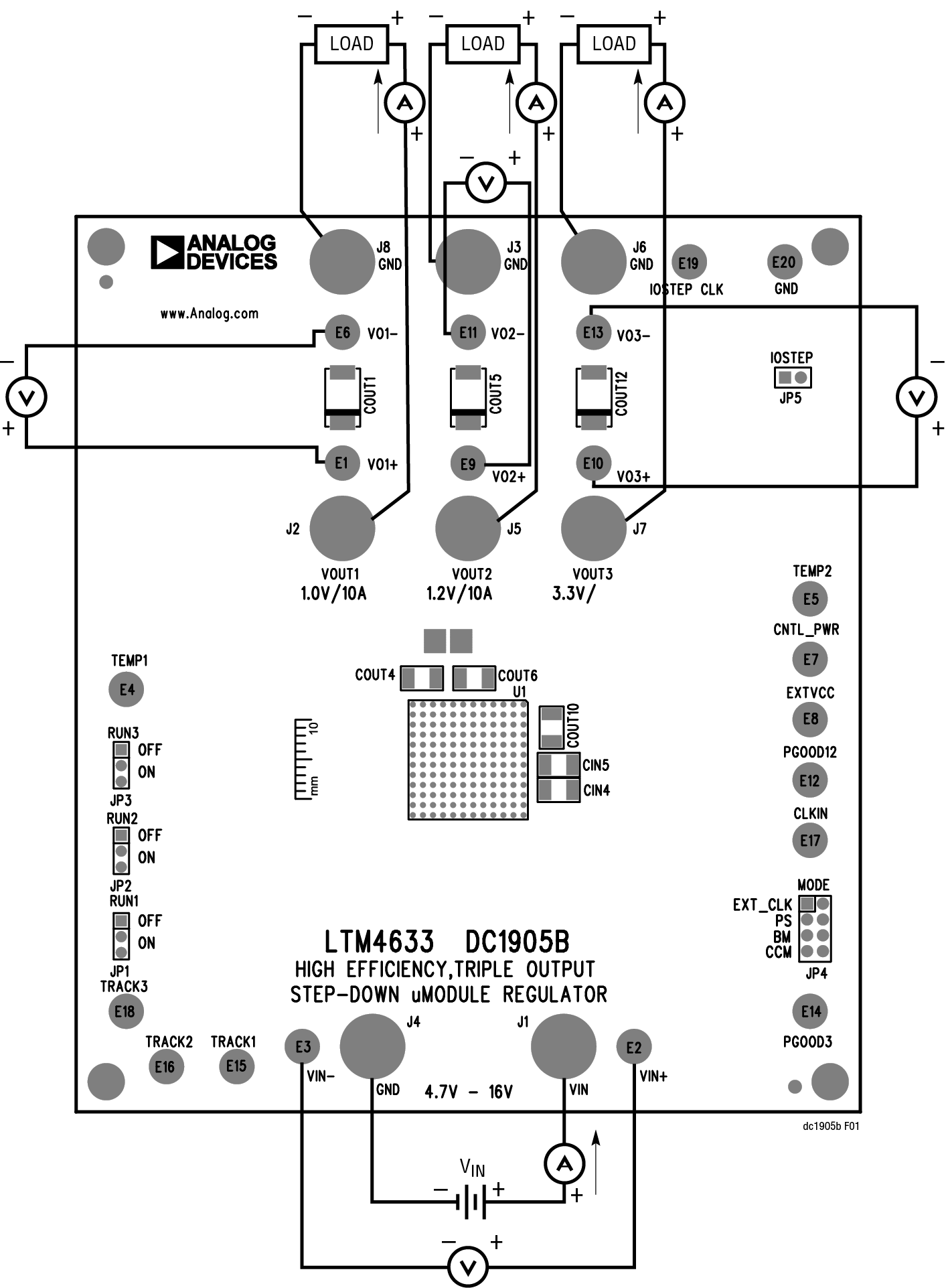

デモ回路1905Bでは、高効率のトリプル出力降圧パワーμModule®レギュレータであるLTM4633EYが使用されています。入力電圧範囲は、共通入力ソースの場合は4.7V~16V、外部バイアス電源の場合は2.375V~16Vです。出力電圧範囲は、チャンネル1と2では0.8V~1.8V、チャンネル3では0.8V~5.5Vです。特定のVIN、VOUT、周波数、熱の条件下では、ディレーティングが必要です。熱に関する動作可能な条件については、ユーザ・ガイドの表1を参照してください。DC1905BはTRACK/SSピンにアクセスできるため、出力トラッキングまたはソフトスタート時間をプログラムできます。このボードは、重負荷条件では連続導通モードで動作します。低負荷電流時に高い効率を確保するために、MODEジャンパ(JP4)は、ノイズに敏感なアプリケーションではパルススキッピング・モードを選択し、ノイズの影響を受けにくいアプリケーションではBurst Mode®動作を選択します。単一の20A出力ソリューションにおいて、オプションのジャンパ抵抗を使用してチャンネル1と2を並列接続できます。デモ回路1905Bを使用または変更する場合は、このデモ・マニュアルと併せてLTM4633のデータシートを事前に参照してください。
ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
