LTM2893

100MHz絶縁型ADCシリアル・インタフェース

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$9.58
特長
  • 絶縁型インタフェース:6000VRMS(1 分間)
  • UL-CSA規格認証申請中
  • 100MHz SPI 互換I/O
  • 8~32ビットのSPIワード長を構成可能
  • 低ジッタの変換開始信号(30psRMS
  • 同時サンプリングADCをサポート
  • 読み出し専用(LTM2893)、読み出し/書き込み(LTM2893-1)
  • 3つの絶縁マルチプレクサ選択信号
  • I/O(入出力)の電圧範囲:1.71V ~5.5V
  • 電源電圧範囲:3V~5.5V
  • 同相トランジェント耐性が高い
  • 15mm × 6.25mm BGAパッケージ
製品概要
show more Icon

LTM2893は、ADC制御信号との高速絶縁型μModule(マイクロモジュール)SPIインタフェースです。LTM2893は、LTC2338や類似ファミリなどの1Msps高分解能18ビットSARADCを絶縁するのに最適であり、大半の汎用ADCとのインタフェースをとることができます。LTM2893-1は、構成設定をADCに書き込むことが必要な同時サンプリングADCであるLTC2348や類似ファミリを絶縁するのに最適です。LTM2893は、非常に小さいアパーチャ・ジッタ(30ps)および短い待ち時間(20ns)で変換開始信号、サンプリング信号を絶縁します。

このインタフェースにより、高速スループットとサイクル待ち時間なしが可能になるので、LTM2893は多種多様なアプリケーションに最適です。LTM2893は高速のSPI互換シリアル・ポートを備えています。このポートは1.71V ~5.5Vのロジックをサポートしており、8 ~32ビットのSPIワード長でADC向けに構成することができます。また、アナログ・マルチプレクサや利得設定を制御するための3つの選択信号(SA、SB、SC)を絶縁することもできます。

絶縁障壁により、LTM2893のロジック・インタフェースと絶縁サイドの間でグランド電圧が大きく変動しても耐えることができます。電圧トランジェントが50kV/μsを超える場合にも通信が途切れずに維持されます。


アプリケーション

  • リモート検出
  • 高速データ収集
  • 産業用プロセス制御
  • テスト装置および測定装置

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$9.58

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM2893CY#PBF
  • HTML
  • HTML
LTM2893CY-1#PBF
  • HTML
  • HTML
LTM2893HY#PBF
  • HTML
  • HTML
LTM2893HY-1#PBF
  • HTML
  • HTML
LTM2893IY#PBF
  • HTML
  • HTML
LTM2893IY-1#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM2893CY#PBF

LTM2893CY-1#PBF

LTM2893HY#PBF

LTM2893HY-1#PBF

LTM2893IY#PBF

LTM2893IY-1#PBF

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM2893CY#PBF

LTM2893CY-1#PBF

LTM2893HY#PBF

LTM2893HY-1#PBF

LTM2893IY#PBF

LTM2893IY-1#PBF

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM2893CY#PBF

LTM2893CY-1#PBF

LTM2893HY#PBF

LTM2893HY-1#PBF

LTM2893IY#PBF

LTM2893IY-1#PBF

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM2893CY#PBF

LTM2893CY-1#PBF

LTM2893HY#PBF

LTM2893HY-1#PBF

LTM2893IY#PBF

LTM2893IY-1#PBF

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC2405A

LTM2893 Demo Board | 100MHz SPI µModule Isolator

zoom

DC2405A

LTM2893 Demo Board | 100MHz SPI µModule Isolator

LTM2893 Demo Board | 100MHz SPI µModule Isolator

製品の詳細

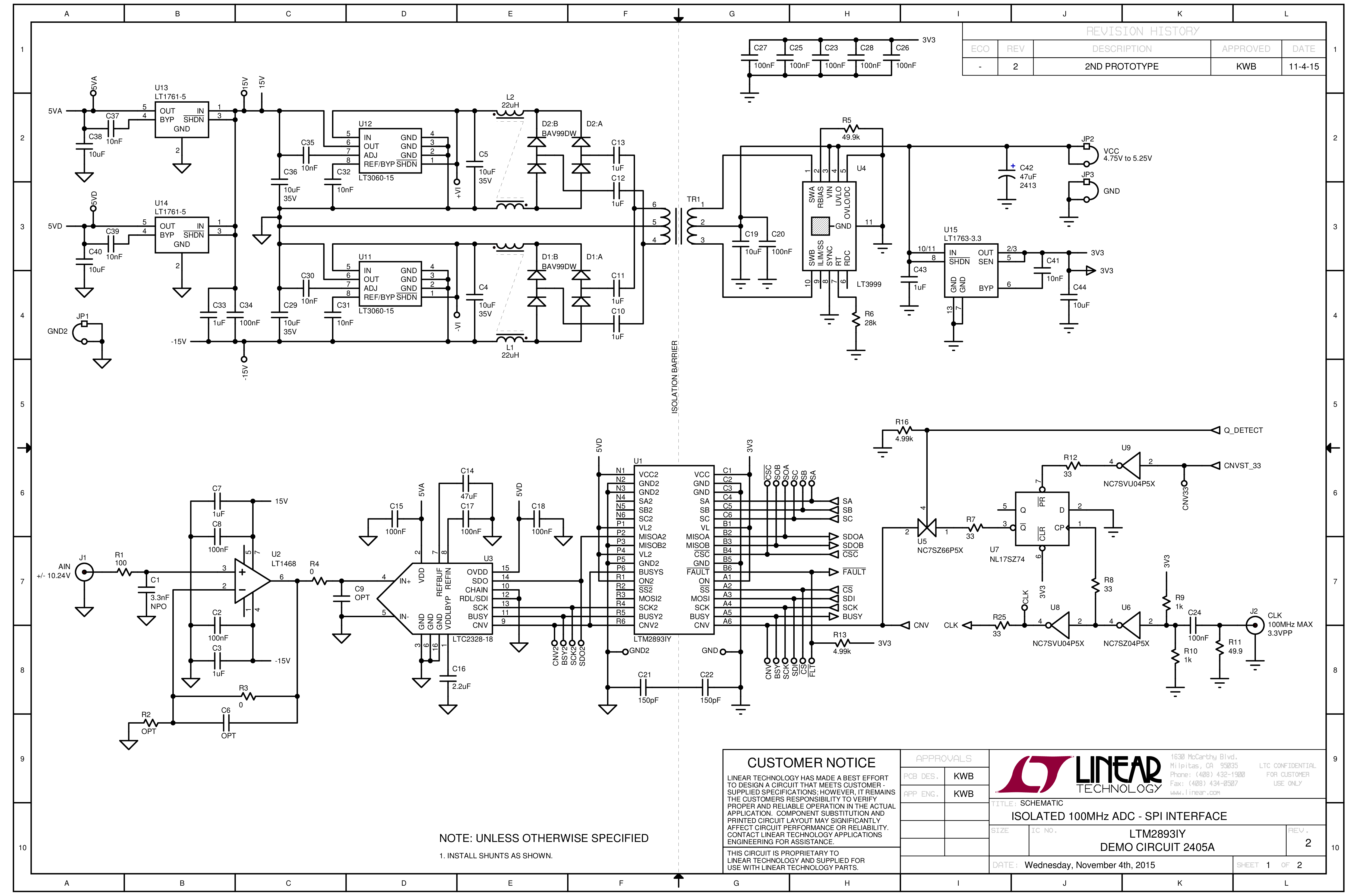

Demonstration circuit 2405A shows an LTM2893 isolating and interfacing an LTC2328-18. The LTM2893 is a high speed SPI isolator for interfacing read only ADCs with a full complement of control signals. The LTC2328-18 is a low noise, high speed 18-bit successive approximation register (SAR) ADC. Low noise isolated power is delivered to the isolated side with an LT3999 push-pull driver and isolation transformer.
