LTM2883

±12.5Vおよび5Vの可変安定化電源を備えたSPI/デジタルまたはI2C対応のμModuleアイソレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$14.07
特長
  • 2500VRMS/1 分間(UL1577対応)
    UL規格認定® ファイル番号E151738
  • 絶縁型の可変DC電源:
    • 3V~5V(最大30mA)
    • ±12.5V(最大20mA)
  • 外付け部品不要
  • SPI(LTM2883-S)対応オプションまたはI2C(LTM2883-I)対応オプション
  • 同相トランジェント耐性が高い:30kV/μs
  • 高速動作:
    • 10MHzのデジタル絶縁
    • 4MHz/8MHzのSPI絶縁
    • 400kHzのI2C絶縁
  • 3.3V動作(LTM2883-3)または5V動作(LTM2883-5)
  • 1.62V~5.5Vのロジック電源
  • 絶縁障壁間での±10kVのESD保護(人体モデル)
  • 連続動作時の最大電圧:560VPEAK
  • 低電流シャットダウン・モード(<10μA)
  • 高さの低い(15mm × 11.25mm × 3.42mm)BGAパッケージ
製品概要
show more Icon

LTM2883は、6チャネルの完全なガルバニック・デジタルµModule®(マイクロモジュール)アイソレータです。外付け部品は必要ありません。3.3Vまたは5Vの単電源により、一体化された絶縁型DC/DCコンバータを介してインタフェースの両側に電力を供給します。ロジック電源ピンにより、主電源に関係なく、1.62V~5.5Vのさまざまなロジック・レベルとのインタフェースを容易にとることができます。

供給可能なオプションは、SPI規格およびI2C規格(マスタ・モードのみ)に準拠しています。

絶縁サイドには、公称±12.5Vおよび5Vの電源があり、それぞれ20mAより大きい負荷電流供給能力を持っています。各電源は、1本の外付け抵抗を使用して公称値から調整できます。

結合インダクタと絶縁パワー・トランスにより、入力と出力のロジック・インタフェース間で2500VRMSの絶縁を実現します。このデバイスは、グランド・ループが切断されているシステムに最適であり、同相電圧範囲を広くすることができます。同相トランジェントが30kV/μsを超える場合に通信が途切れません。


アプリケーション

  • 絶縁型のSPIインタフェースまたはI2Cインタフェース
  • 産業用システム
  • テスト装置および測定装置
  • 切断されているグランド・ループ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$14.07

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM2883CY-3I#PBF
  • HTML
  • HTML
LTM2883CY-3S#PBF
  • HTML
  • HTML
LTM2883CY-5I#PBF
  • HTML
  • HTML
LTM2883CY-5S#PBF
  • HTML
  • HTML
LTM2883HY-3I#PBF
  • HTML
  • HTML
LTM2883HY-3S#PBF
  • HTML
  • HTML
LTM2883HY-5I#PBF
  • HTML
  • HTML
LTM2883HY-5S#PBF
  • HTML
  • HTML
LTM2883IY-3I#PBF
  • HTML
  • HTML
LTM2883IY-3S#PBF
  • HTML
  • HTML
LTM2883IY-5I#PBF
  • HTML
  • HTML
LTM2883IY-5S#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM2883CY-3I#PBF

製造中

LTM2883CY-3S#PBF

製造中

LTM2883CY-5I#PBF

製造中

LTM2883CY-5S#PBF

製造中

LTM2883HY-3I#PBF

製造中

LTM2883HY-3S#PBF

製造中

LTM2883HY-5I#PBF

製造中

LTM2883HY-5S#PBF

製造中

LTM2883IY-3I#PBF

製造中

LTM2883IY-3S#PBF

製造中

LTM2883IY-5I#PBF

製造中

LTM2883IY-5S#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM2883CY-3I#PBF

製造中

LTM2883CY-3S#PBF

製造中

LTM2883CY-5I#PBF

製造中

LTM2883CY-5S#PBF

製造中

LTM2883HY-3I#PBF

製造中

LTM2883HY-3S#PBF

製造中

LTM2883HY-5I#PBF

製造中

LTM2883HY-5S#PBF

製造中

LTM2883IY-3I#PBF

製造中

LTM2883IY-3S#PBF

製造中

LTM2883IY-5I#PBF

製造中

LTM2883IY-5S#PBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM2883CY-3I#PBF

製造中

LTM2883CY-3S#PBF

製造中

LTM2883CY-5I#PBF

製造中

LTM2883CY-5S#PBF

製造中

LTM2883HY-3I#PBF

製造中

LTM2883HY-3S#PBF

製造中

LTM2883HY-5I#PBF

製造中

LTM2883HY-5S#PBF

製造中

LTM2883IY-3I#PBF

製造中

LTM2883IY-3S#PBF

製造中

LTM2883IY-5I#PBF

製造中

LTM2883IY-5S#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM2883CY-3I#PBF

製造中

LTM2883CY-3S#PBF

製造中

LTM2883CY-5I#PBF

製造中

LTM2883CY-5S#PBF

製造中

LTM2883HY-3I#PBF

製造中

LTM2883HY-3S#PBF

製造中

LTM2883HY-5I#PBF

製造中

LTM2883HY-5S#PBF

製造中

LTM2883IY-3I#PBF

製造中

LTM2883IY-3S#PBF

製造中

LTM2883IY-5I#PBF

製造中

LTM2883IY-5S#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 4

reference details image

DC1748A-D

LTM2883-5I I2C µModule Isolator Demo Board (5.0V Supply)

reference details image

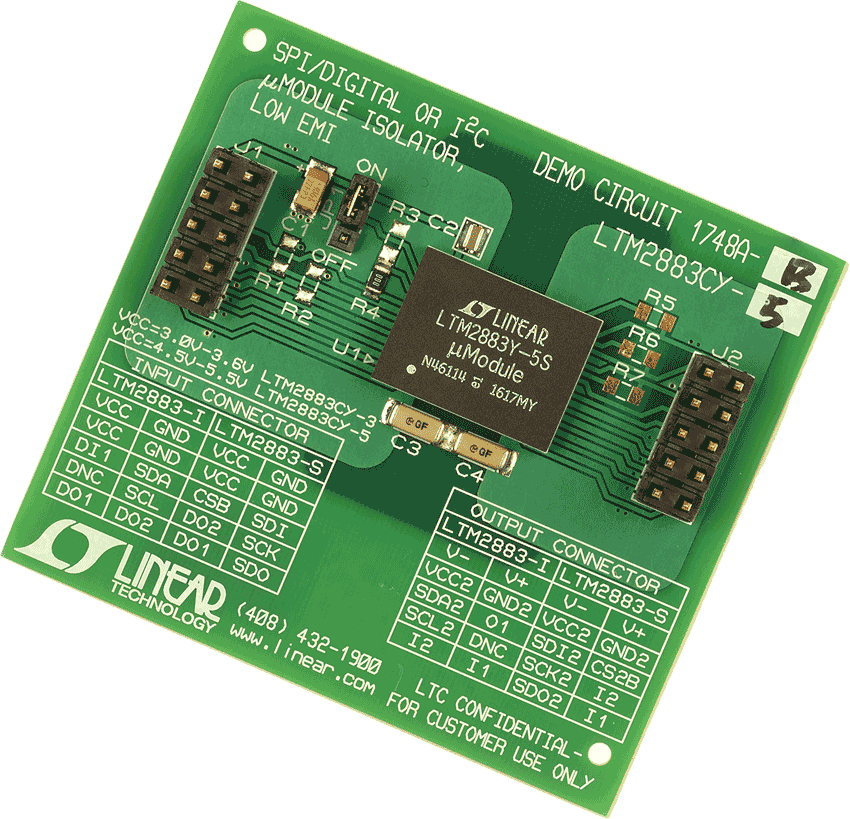

DC1748A-B

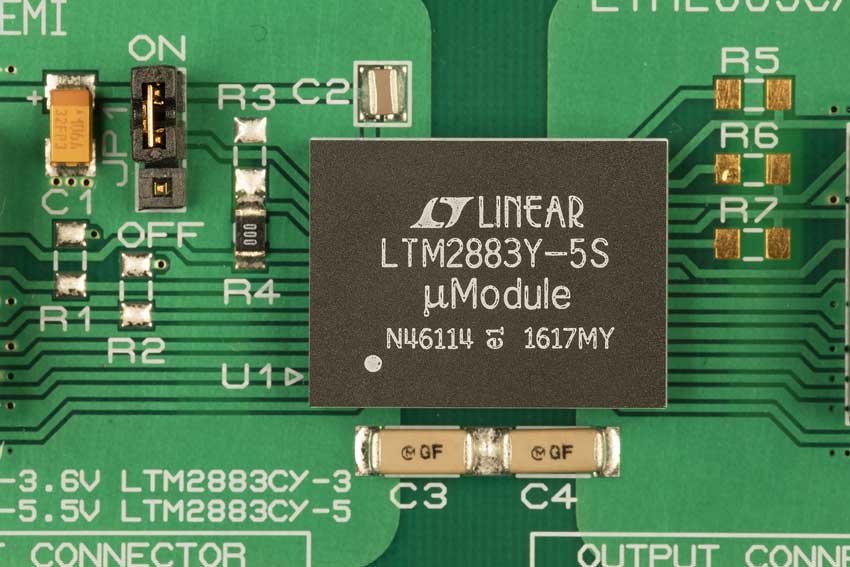

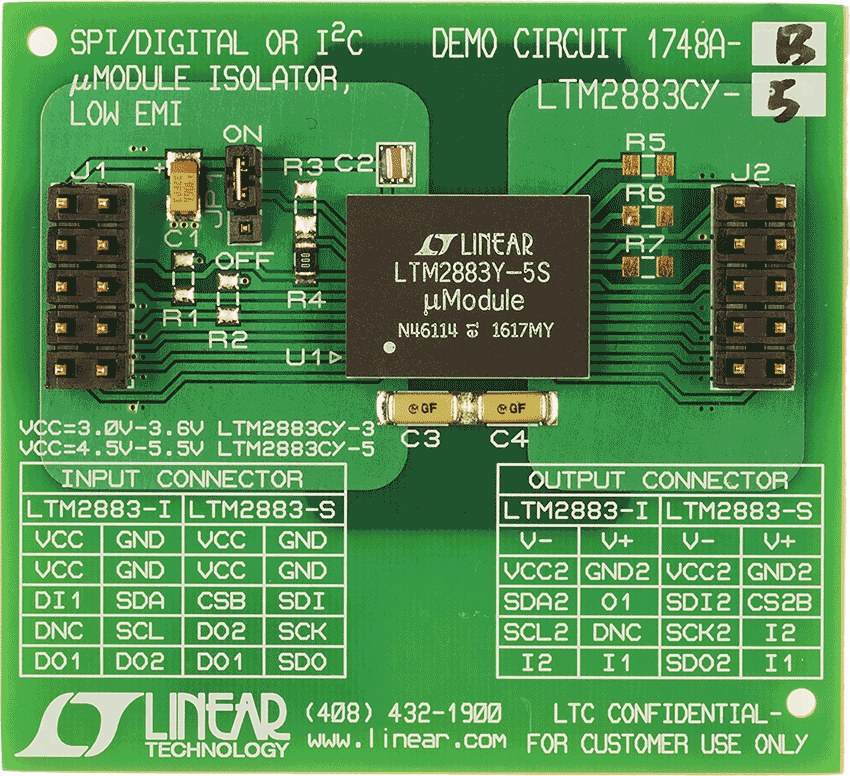

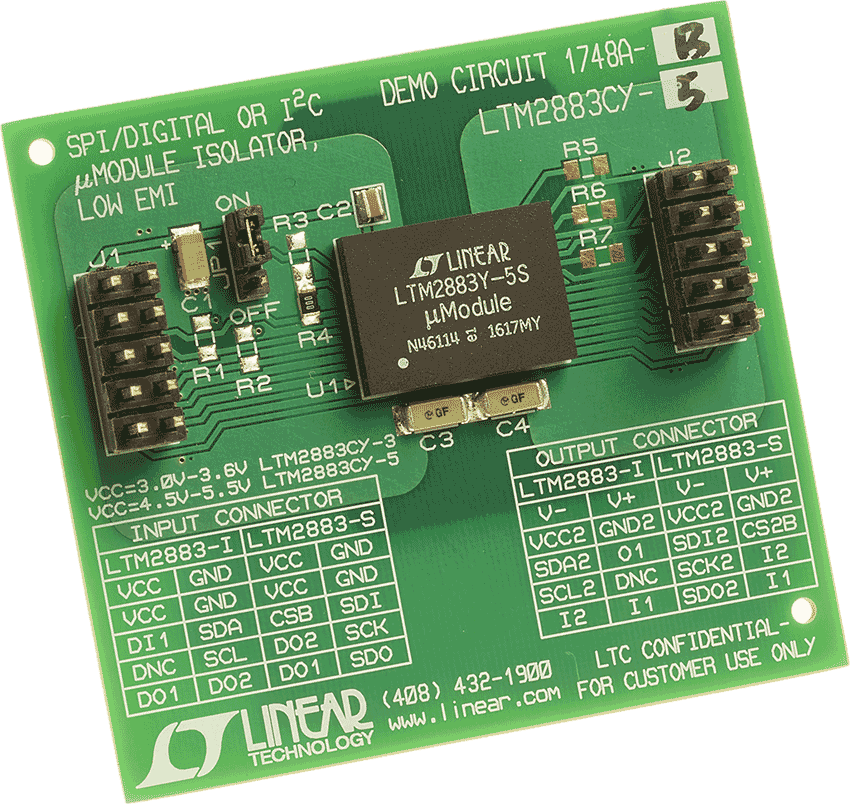

LTM2883-5S SPI µModule Isolator Demo Board (5.0V Supply)

reference details image

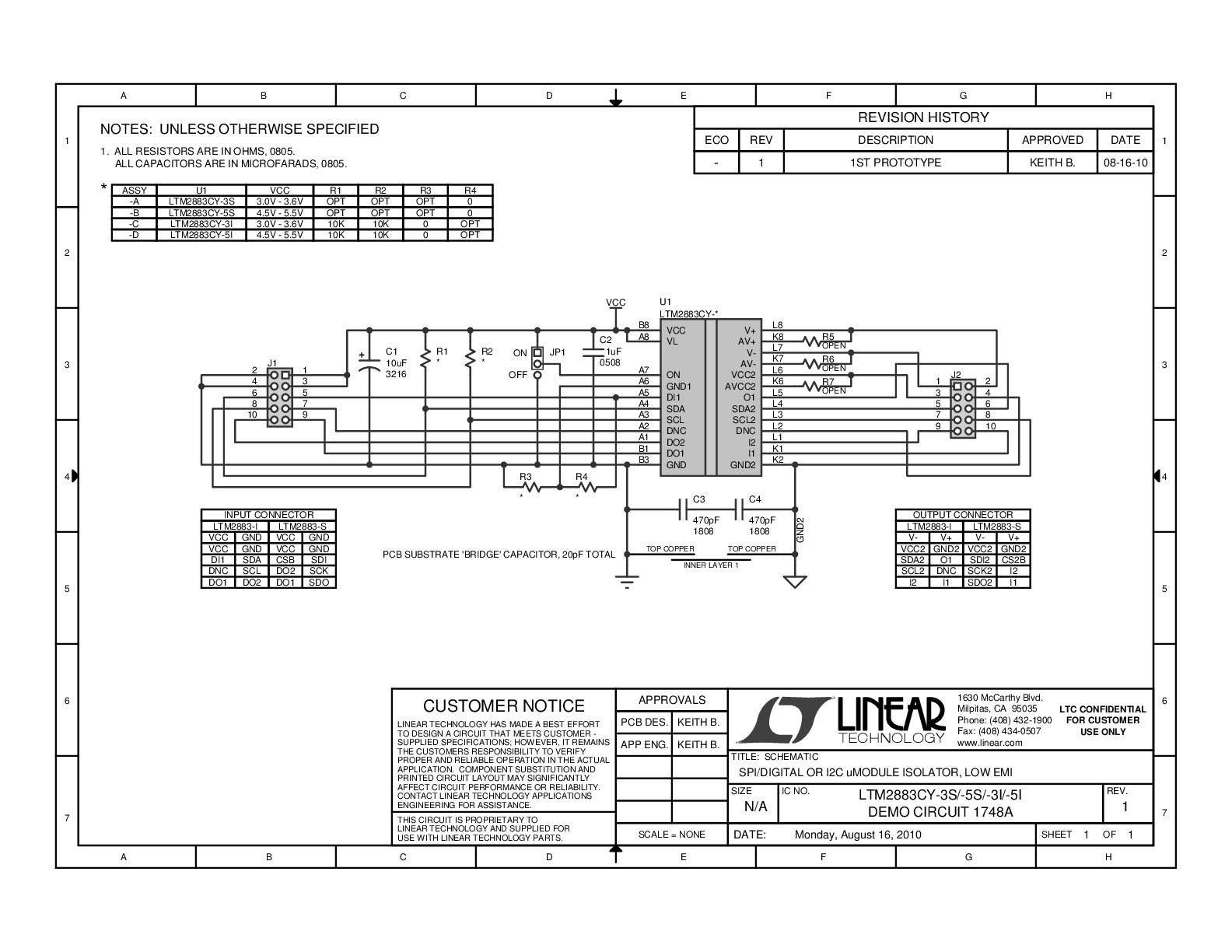

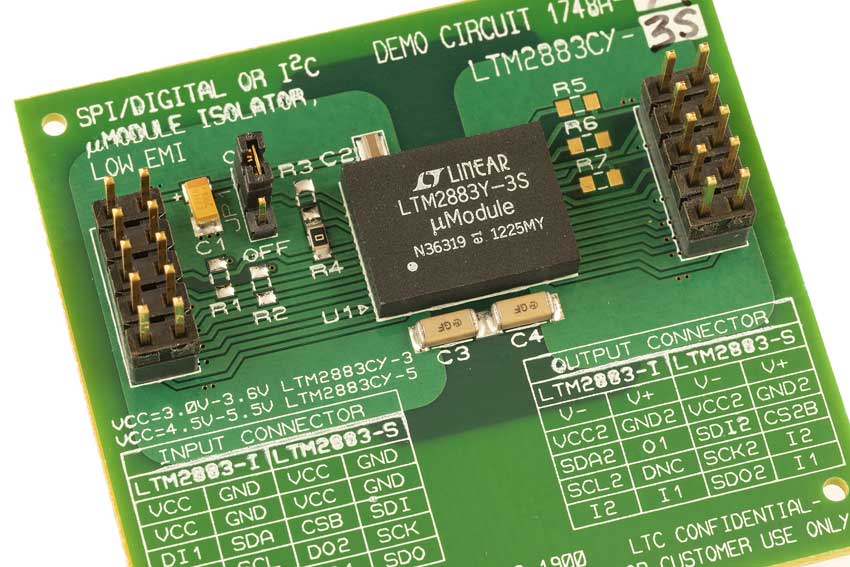

DC1748A-A

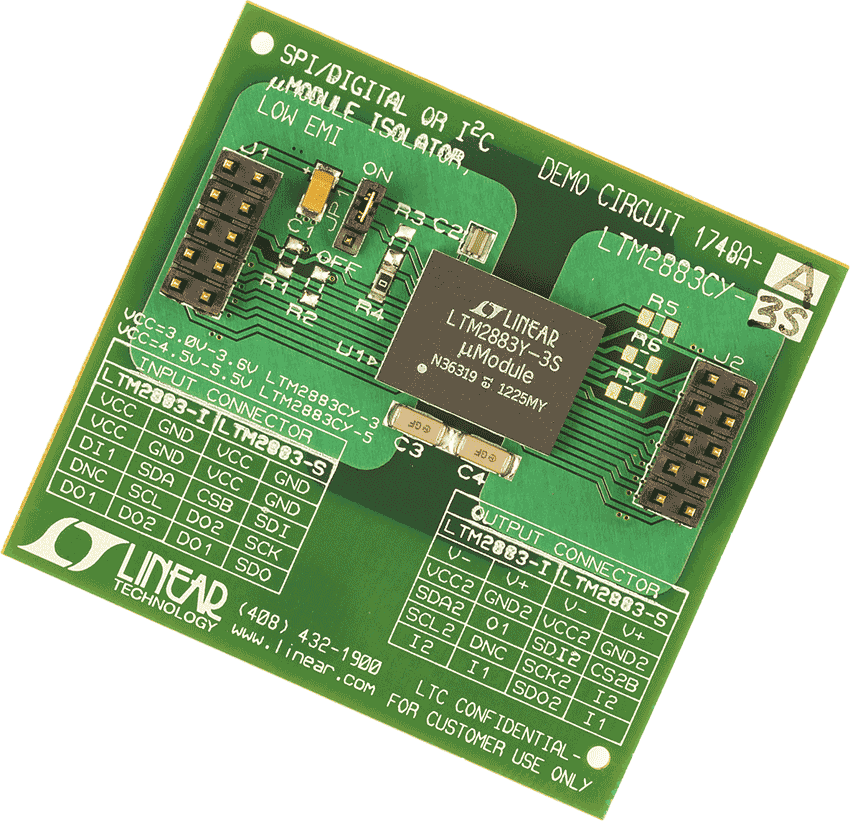

LTM2883-3S SPI µModule Isolator Demo Board (3.3V Supply)

reference details image

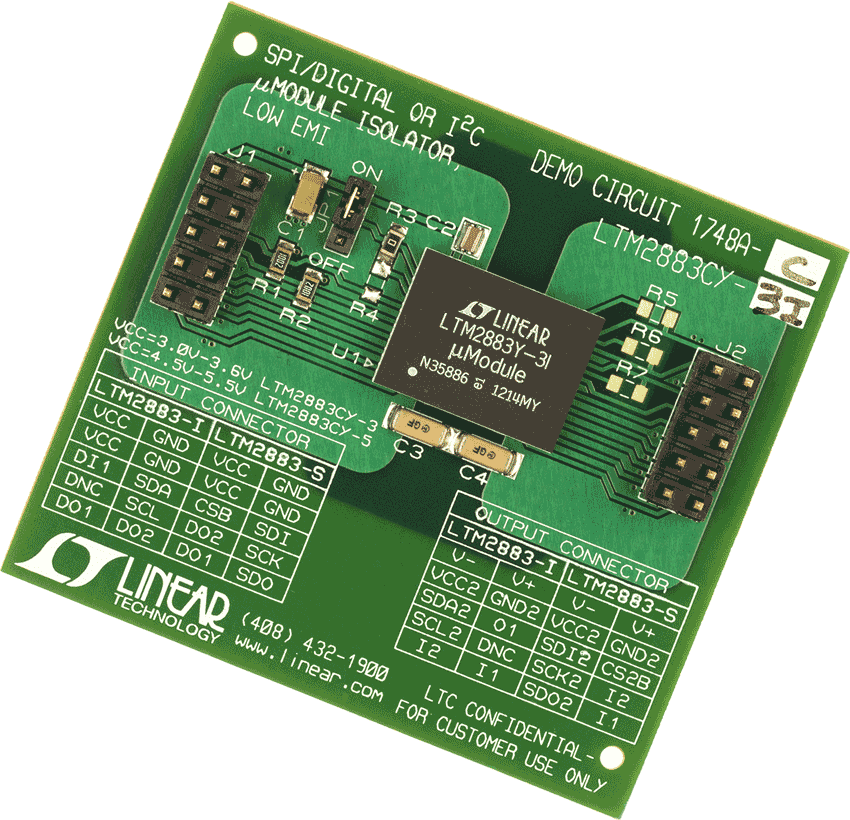

DC1748A-C

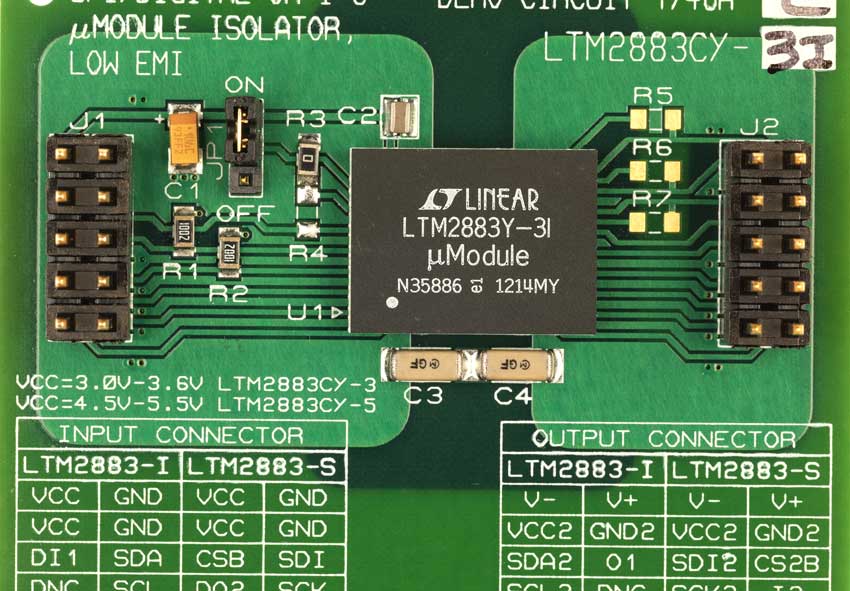

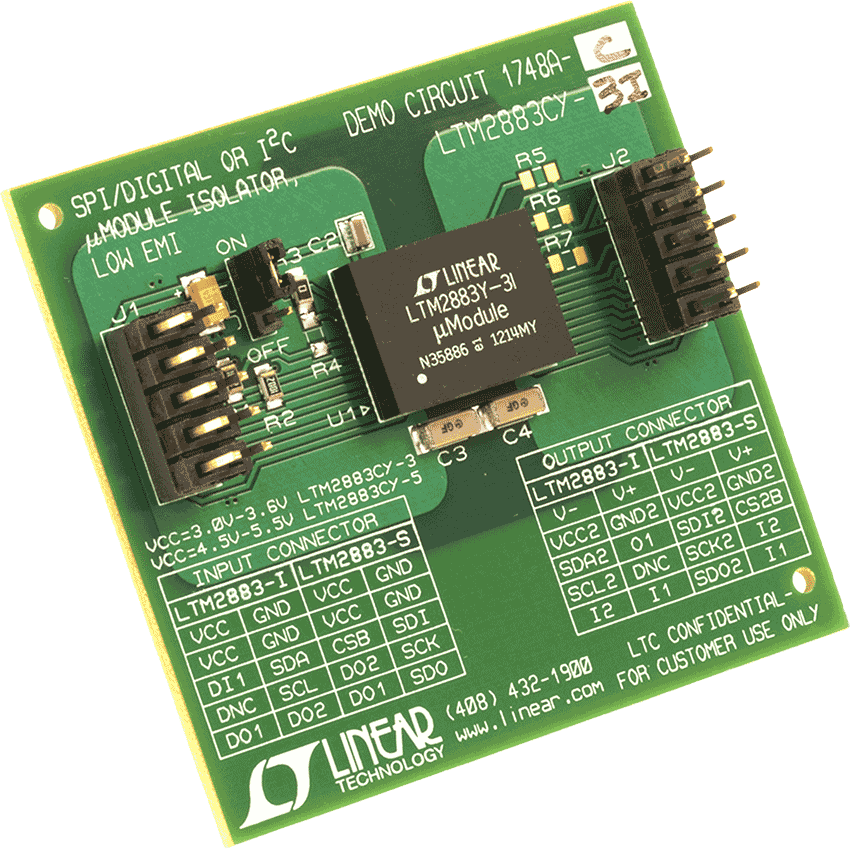

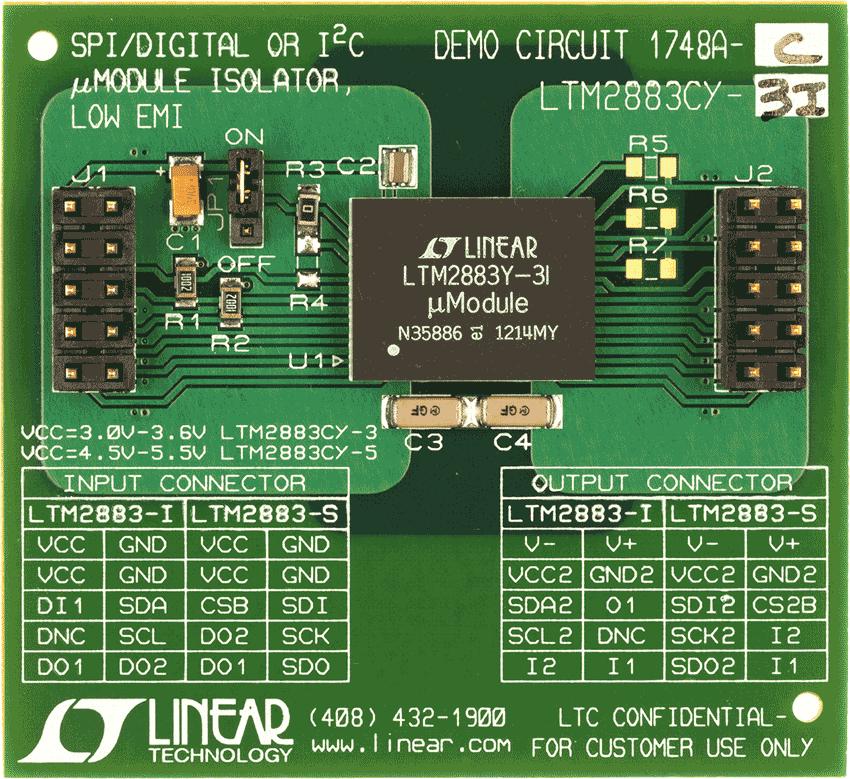

LTM2883-3I I2C µModule Isolator Demo Board (3.3V Supply)
