LTM2881

絶縁型 RS485/RS422 μModule トランシーバ+電源

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 14
1Ku当たりの価格 最低価格:$9.95
特長
  • RS485/RS422トランシーバ:2500VRMS(1分間)
  • UL規格認定®ファイル番号E151738
  • 絶縁型DC電源:最大200mAで5V
  • 外付け部品不要
  • データレート:20Mbpsまたは低EMIの250kbps
  • 高ESD:トランシーバ・インタフェースで±15kV HBM
  • 同相トランジェント耐性が高い:30kV/μs
  • 選択可能な120Ω終端を内蔵
  • 3.3V (LTM2881-3)または5.0V (LTM2881-5)動作
  • 1.62V~5.5Vのロジック電源ピンにより、柔軟なデジタル・インタフェースが可能
  • 連続動作時の最大電圧:560VPEAK
  • 高入力インピーダンスのフェイルセーフRS485レシーバ
  • 電流制限ドライバおよびサーマル・シャットダウン
  • TIA/EIA-485-AおよびPROFIBUSの仕様に準拠
  • 内部フォルト状態で高インピーダンス出力
  • 低電流のシャットダウン・モード(< 10μA)
  • 汎用CMOS絶縁チャネル
  • 高さの低い小型(15mm × 11.25mm)表面実装BGAおよびLGAパッケージ
製品概要
show more Icon

LTM2881は、電気的に絶縁された完全な全二重RS485/RS422 μModule®(マイクロモジュール)トランシーバです。外付け部品は必要ありません。単電源により、一体化された低ノイズ、高効率の5V出力絶縁型DC/DCコンバータを介してインタフェースの両側に電力を供給します。

結合インダクタと絶縁パワー・トランスにより、ライン・トランシーバとロジック・インタフェースの間に2500VRMSの絶縁を実現します。このデバイスは、グランド・ループが切断されているシステムに最適であり、広い同相電圧変動幅を確保することができます。同相トランジェントが30kV/μsを超える場合にも通信が遮断されないことが保証されています。

最大データレートは20Mbpsまたは250kbps(スルーレート制限モード時)です。データの送信(DI)とデータの受信(RO)は、イベント駆動の低ジッタ処理によって実施されます。レシーバの負荷は単位負荷の1/8なので、1本のバスで最大256のノードをサポートします。ロジック電源ピンにより、主電源に関係なく、1.62V~5.5Vのさまざまなロジック・レベルとのインタフェースを簡単にとることができます。

強化されたESD保護機能により、トランシーバのインタフェース・ピンは、絶縁電源に対しては最大±15kV(人体モデル)のESD、ロジック電源に対しては絶縁障壁を介して±10kVのESDに耐えることが可能であり、ラッチアップや損傷が発生することはありません。


アプリケーション

  • 絶縁型RS485/RS422インタフェース
  • 産業用ネットワーク
  • RS485グランド・ループの遮断
  • 絶縁型PROFIBUS-DPネットワーク

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 14
1Ku当たりの価格 最低価格:$9.95

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM2881CV-3#PBF
  • HTML
  • HTML
LTM2881CV-5#PBF
  • HTML
  • HTML
LTM2881CY-3#PBF
  • HTML
  • HTML
LTM2881CY-5#PBF
  • HTML
  • HTML
LTM2881HV-3#PBF
  • HTML
  • HTML
LTM2881HV-5#PBF
  • HTML
  • HTML
LTM2881HY-3#PBF
  • HTML
  • HTML
LTM2881HY-5#PBF
  • HTML
  • HTML
LTM2881IV-3#PBF
  • HTML
  • HTML
LTM2881IV-5#PBF
  • HTML
  • HTML
LTM2881IY-3#PBF
  • HTML
  • HTML
LTM2881IY-5#PBF
  • HTML
  • HTML
LTM2881MPY-3#PBF
  • HTML
  • HTML
LTM2881MPY-5#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM2881CV-3#PBF

製造中

LTM2881CV-5#PBF

製造中

LTM2881CY-3#PBF

製造中

LTM2881CY-5#PBF

製造中

LTM2881HV-3#PBF

製造中

LTM2881HV-5#PBF

製造中

LTM2881HY-3#PBF

製造中

LTM2881HY-5#PBF

製造中

LTM2881IV-3#PBF

製造中

LTM2881IV-5#PBF

製造中

LTM2881IY-3#PBF

製造中

LTM2881IY-5#PBF

製造中

LTM2881MPY-3#PBF

製造中

LTM2881MPY-5#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM2881CV-3#PBF

製造中

LTM2881CV-5#PBF

製造中

LTM2881CY-3#PBF

製造中

LTM2881CY-5#PBF

製造中

LTM2881HV-3#PBF

製造中

LTM2881HV-5#PBF

製造中

LTM2881HY-3#PBF

製造中

LTM2881HY-5#PBF

製造中

LTM2881IV-3#PBF

製造中

LTM2881IV-5#PBF

製造中

LTM2881IY-3#PBF

製造中

LTM2881IY-5#PBF

製造中

LTM2881MPY-3#PBF

製造中

LTM2881MPY-5#PBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM2881CV-3#PBF

製造中

LTM2881CV-5#PBF

製造中

LTM2881CY-3#PBF

製造中

LTM2881CY-5#PBF

製造中

LTM2881HV-3#PBF

製造中

LTM2881HV-5#PBF

製造中

LTM2881HY-3#PBF

製造中

LTM2881HY-5#PBF

製造中

LTM2881IV-3#PBF

製造中

LTM2881IV-5#PBF

製造中

LTM2881IY-3#PBF

製造中

LTM2881IY-5#PBF

製造中

LTM2881MPY-3#PBF

製造中

LTM2881MPY-5#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM2881CV-3#PBF

製造中

LTM2881CV-5#PBF

製造中

LTM2881CY-3#PBF

製造中

LTM2881CY-5#PBF

製造中

LTM2881HV-3#PBF

製造中

LTM2881HV-5#PBF

製造中

LTM2881HY-3#PBF

製造中

LTM2881HY-5#PBF

製造中

LTM2881IV-3#PBF

製造中

LTM2881IV-5#PBF

製造中

LTM2881IY-3#PBF

製造中

LTM2881IY-5#PBF

製造中

LTM2881MPY-3#PBF

製造中

LTM2881MPY-5#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 4

reference details image

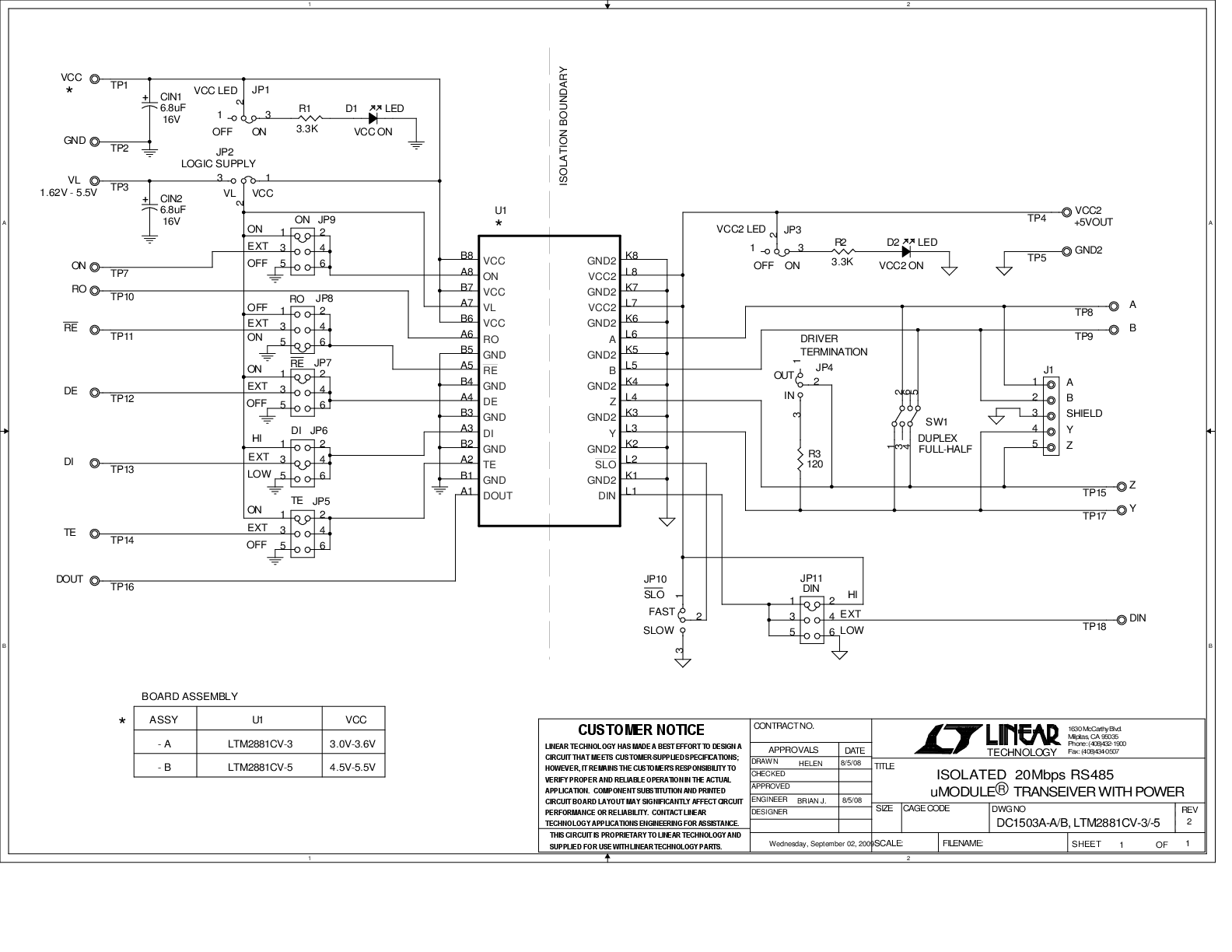

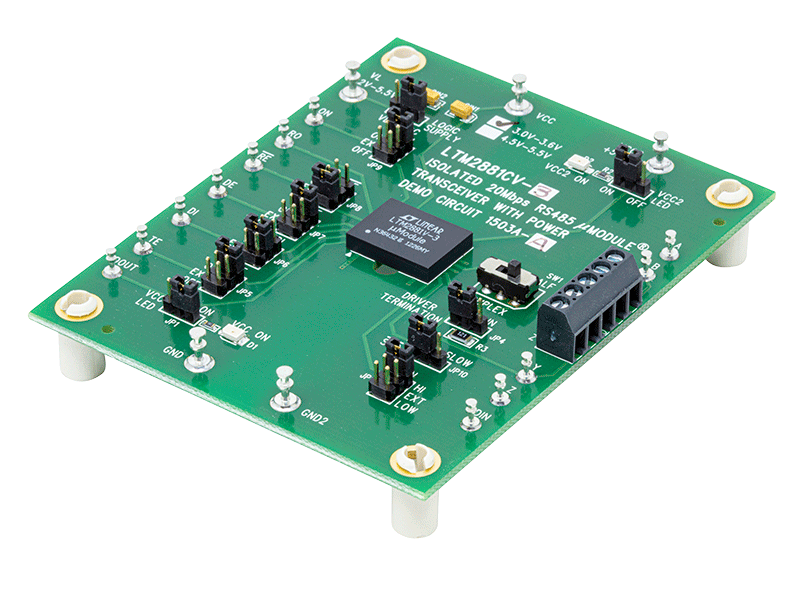

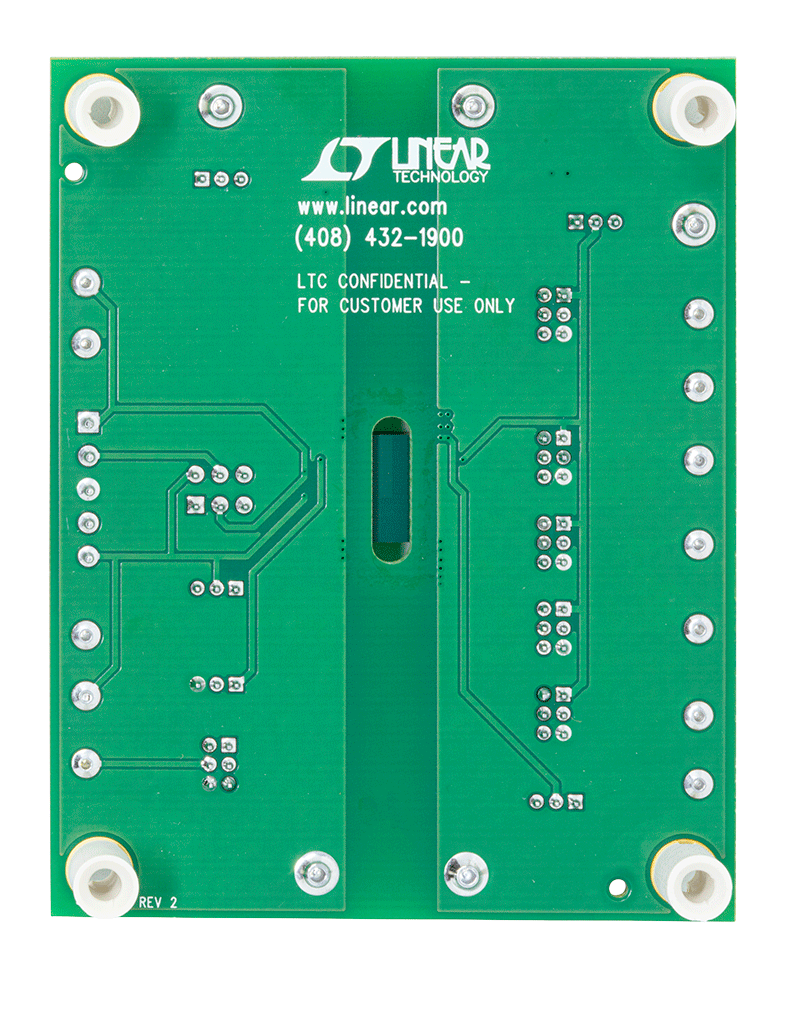

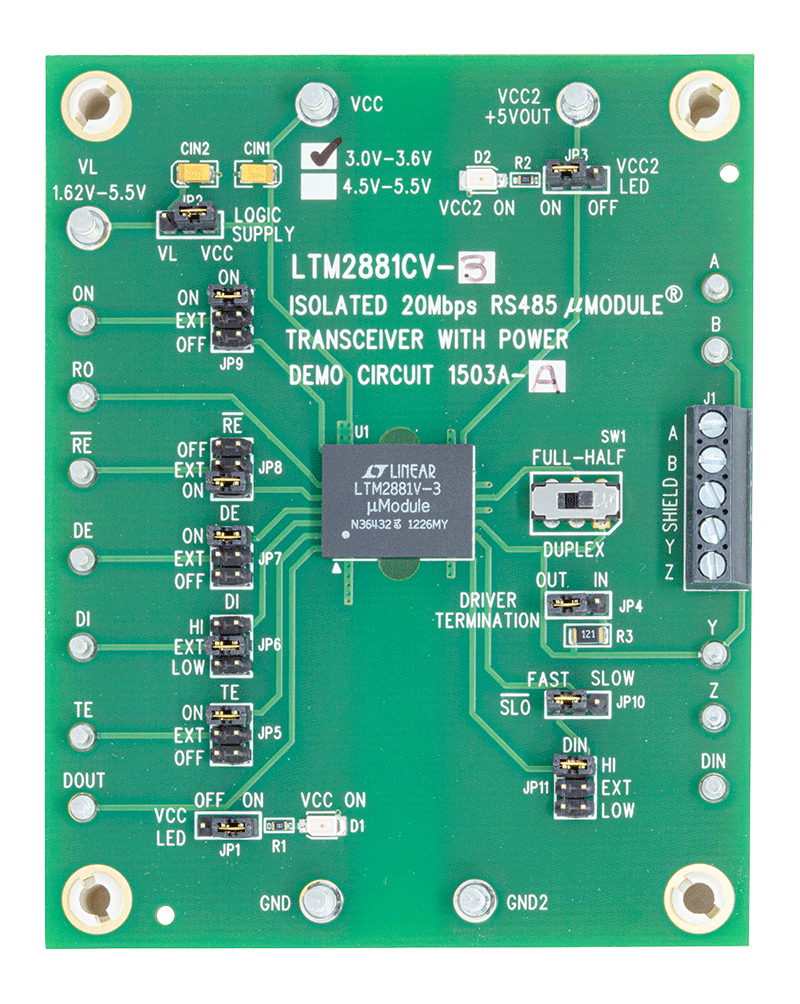

DC1503A-A

LTM2881-3 RS485 | µModule Isolator Demo Board (3.3V Supply)

reference details image

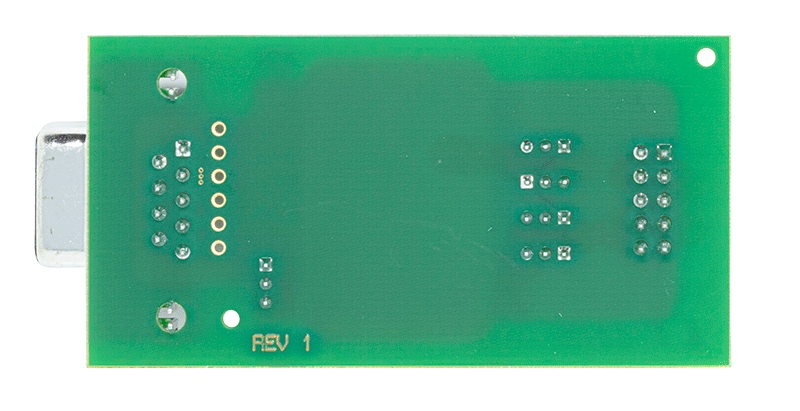

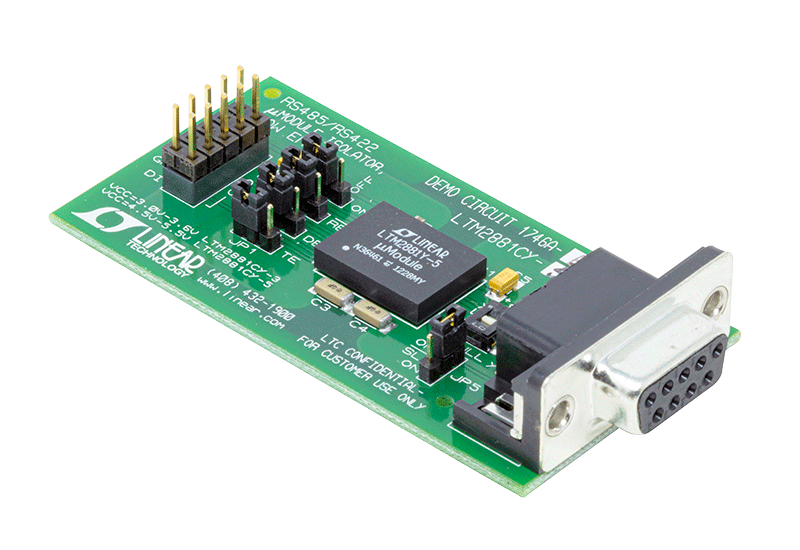

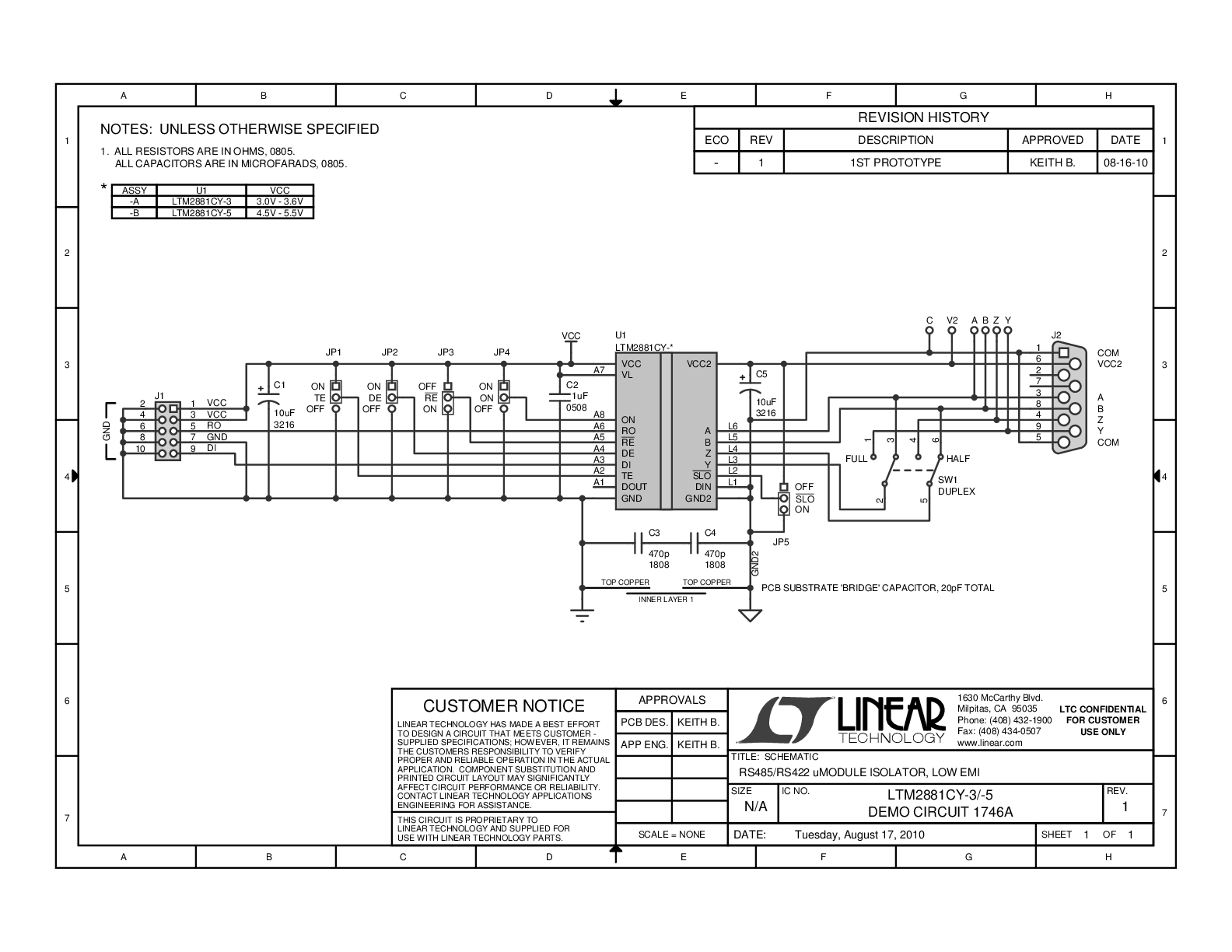

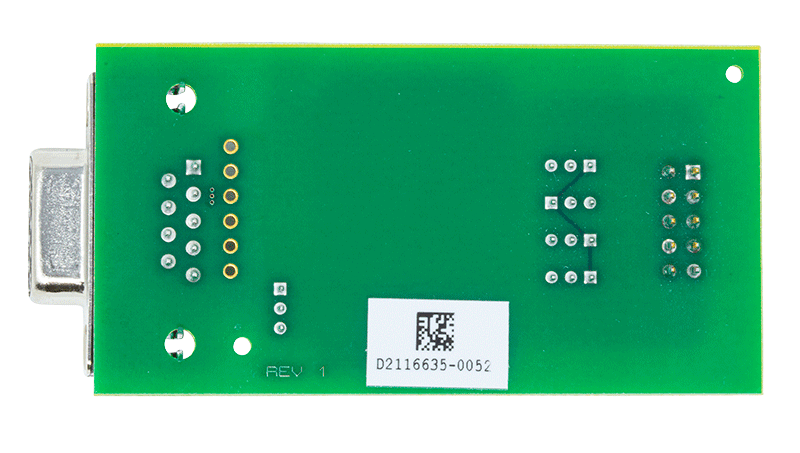

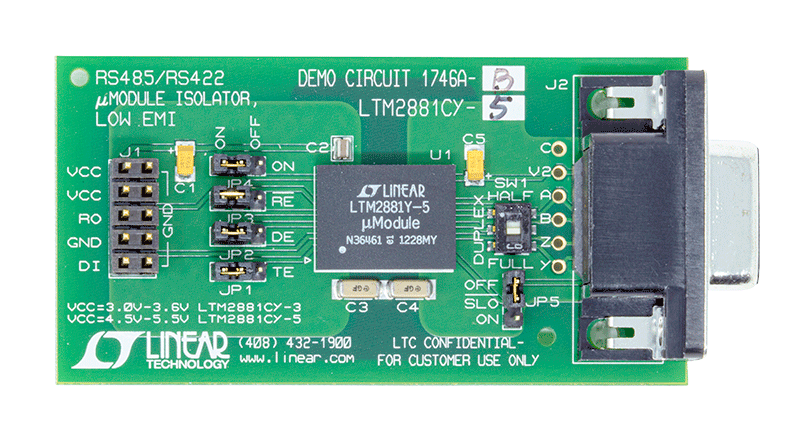

DC1746A-B

LTM2881-5 Low EMI Test Board (For EMI Evaluation Purposes Only, No VL & No GPIO)

reference details image

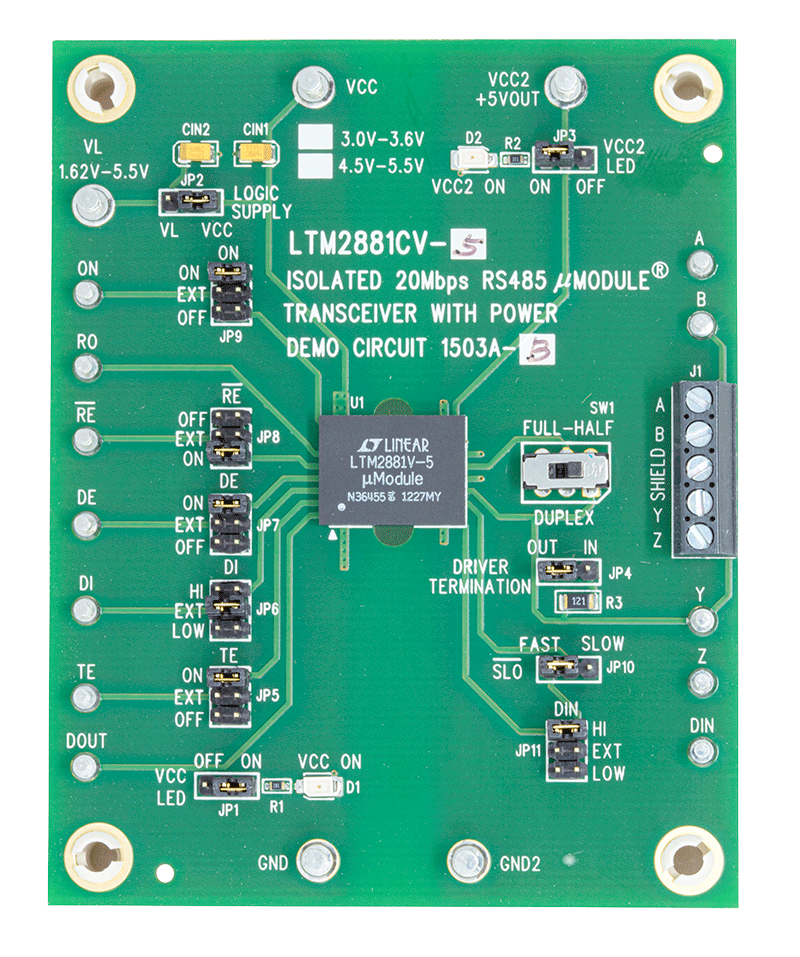

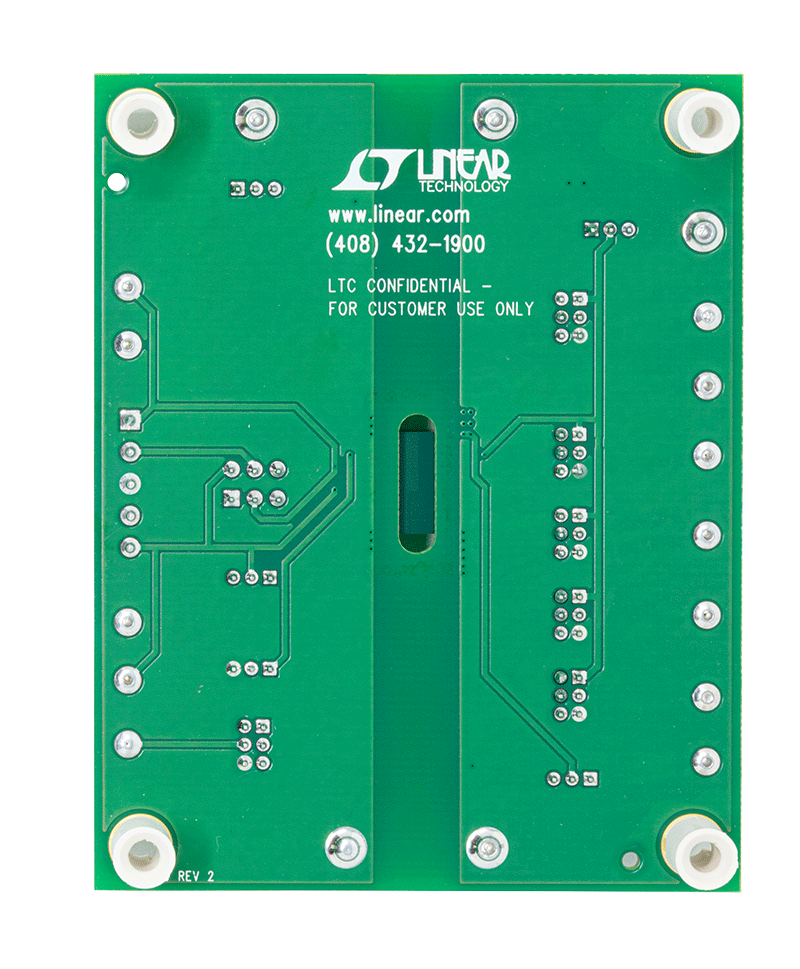

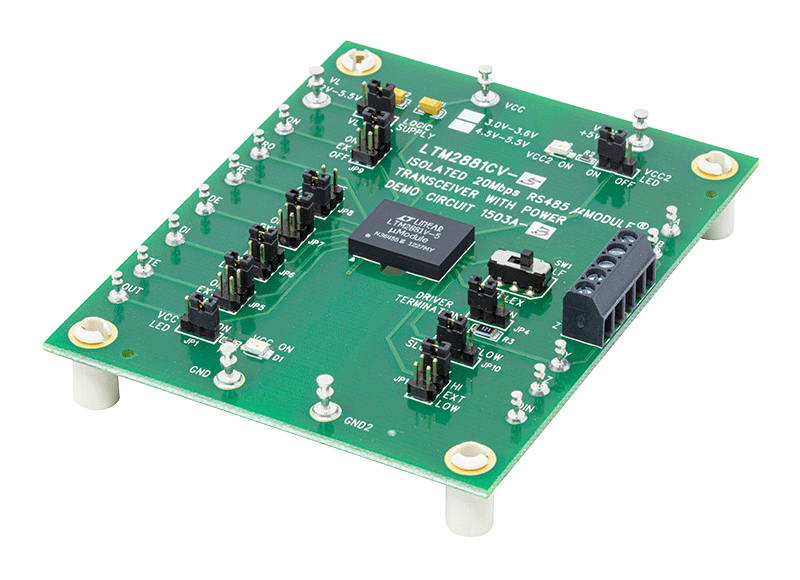

DC1503A-B

LTM2881-5 RS485 | µModule Isolator Demo Board (5.0V Supply)

reference details image

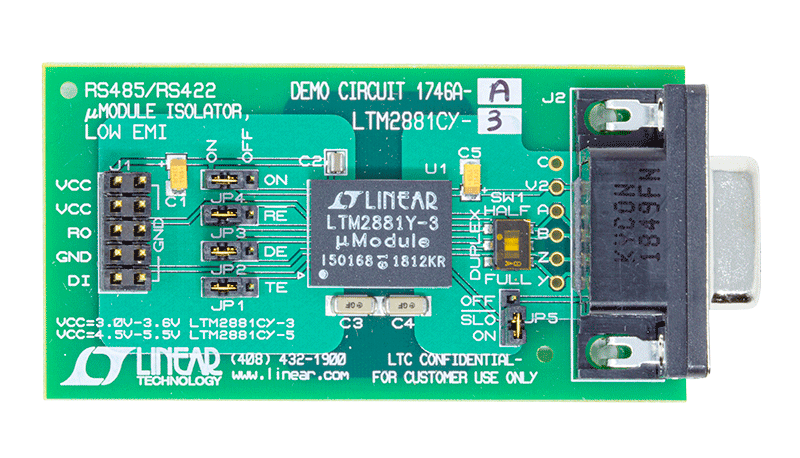

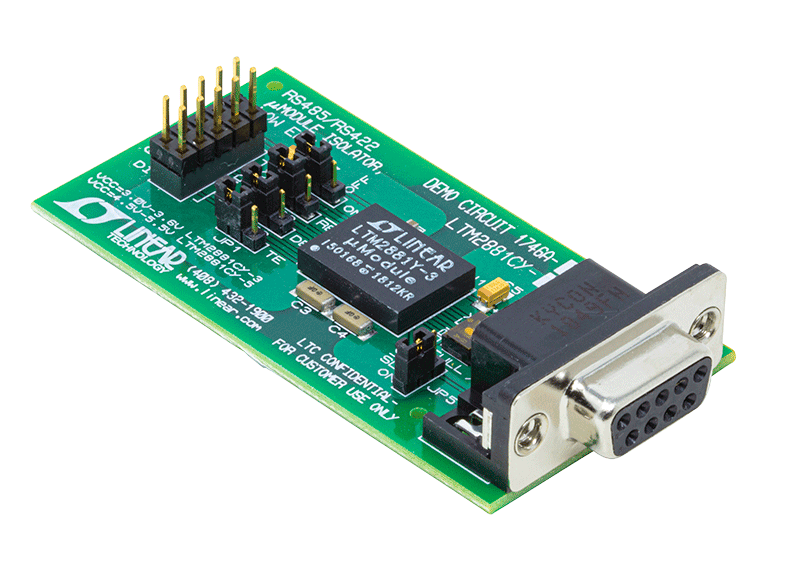

DC1746A-A

LTM2881-3 Low EMI Test Board (For EMI Evaluation Purposes Only, No VL & No GPIO)
