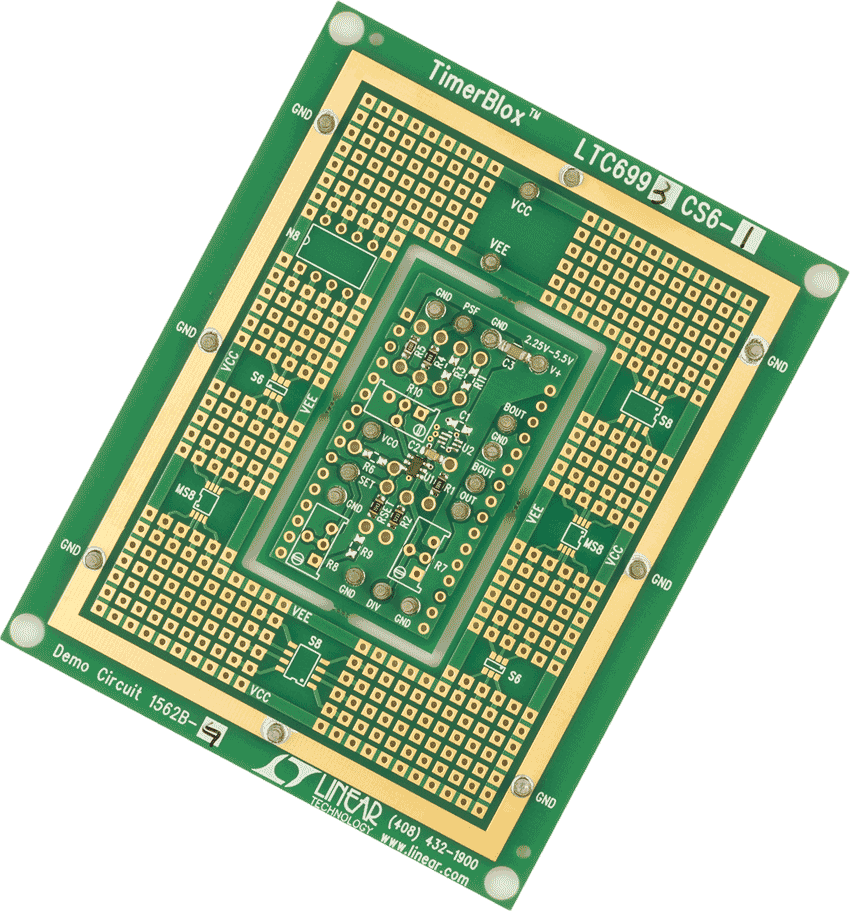

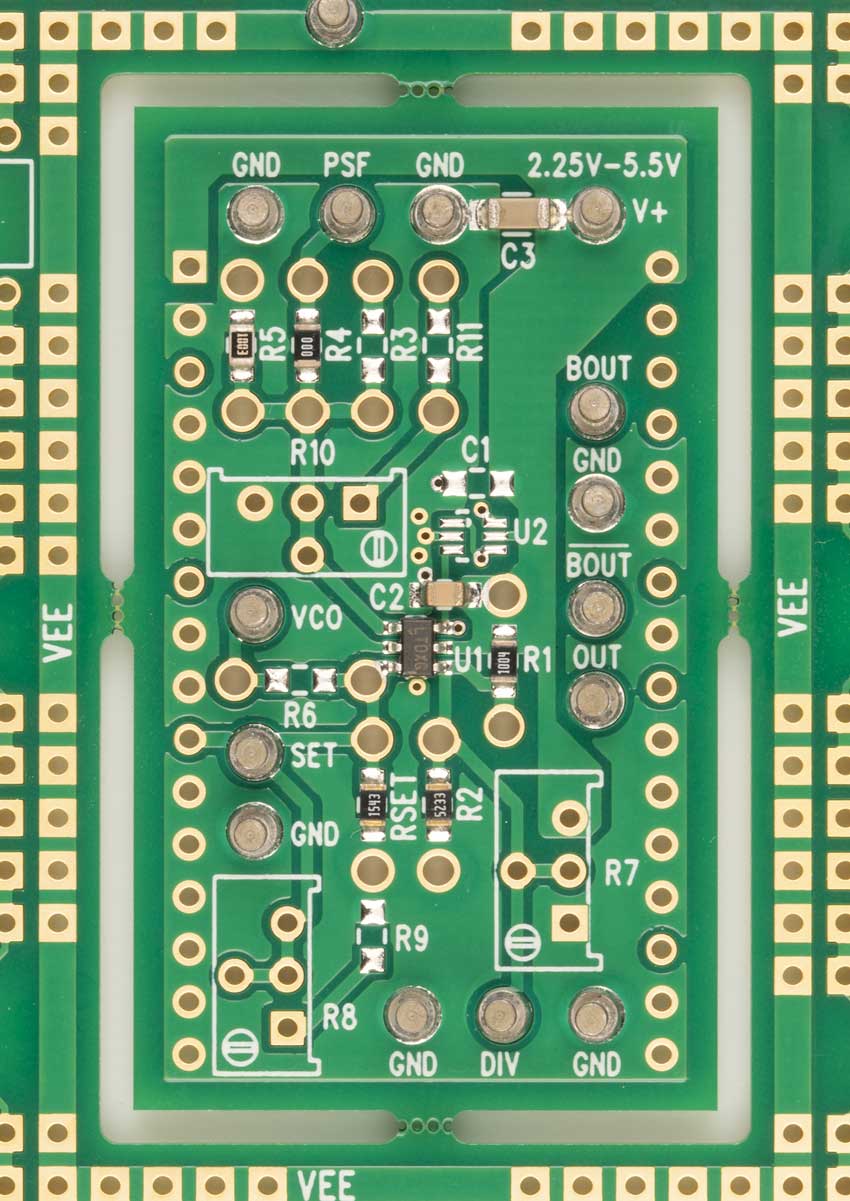

LTC6993-1

TimerBlox: 単安定パルス発生器(ワンショット)

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 72
1Ku当たりの価格 最低価格:$1.72
特長
  • パルス幅範囲:1µs~33.6秒
  • 1~3本の抵抗で設定可能
  • パルス幅の最大誤差:
    • 512µsを超えるパルス幅で2.3%未満
    • 8µs~512µsのパルス幅で3.4%未満
    • 1µs~8µsのパルス幅で4.9%未満
  • 4種類のオプション:
    • 立ち上がりエッジまたは立ち下がりエッジでトリガ
    • 再トリガ可能または再トリガ不可
  • 正または負の出力パルスに設定可能
  • 高速回復時間
  • 2.25V~5.5Vの単一電源動作
  • 電源電流:10µsのパルス幅で70µA
  • 起動時間:500µs
  • 20mAをソース/シンクするCMOS出力ドライバ
  • 動作温度範囲:-55°C~125°C
  • 高さの低い(1mm) SOT-23 (ThinSOT)および2mm × 3mm DFNパッケージ
製品概要
show more Icon

LTC6993 は、1µs~33.6秒の範囲でパルス幅を設定可能な単安定マルチバイブレータ(別称ワンショット・パルス発生器)です。LTC6993は TimerBlox®汎用シリコン・タイミング・デバイス・ファミリの製品です。

1本の抵抗(RSET)で、内部のマスター発振器の周波数が設定され、これによりLTC6993のタイムベースが設定されます。出力パルス幅は、このマスター発振器と、1から221までの8つの分周比(NDIV)に設定可能な内部クロック分周器によって決まります。

Device Input Polarity Retrigger

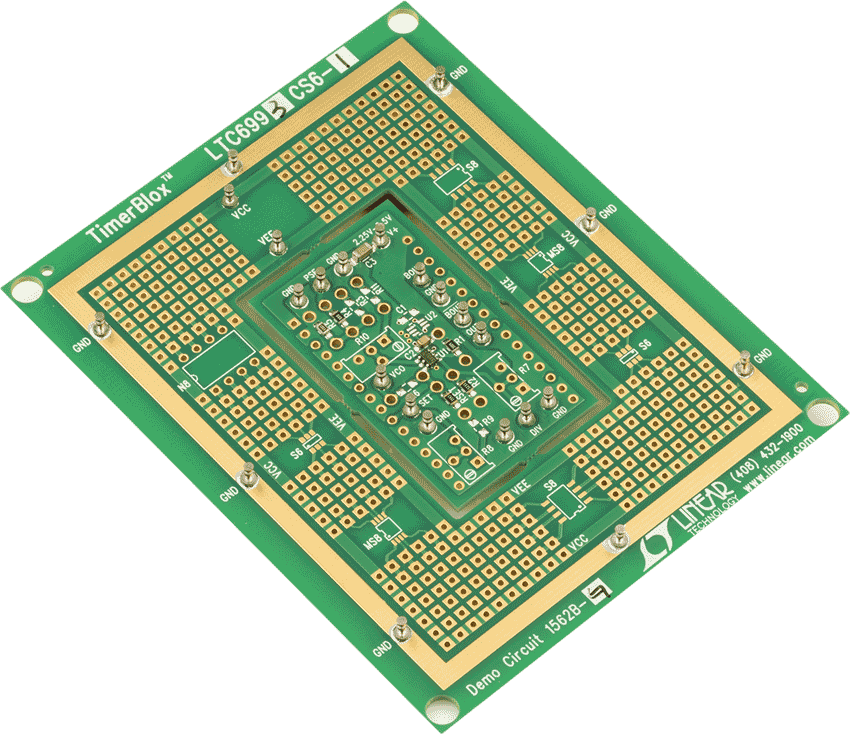

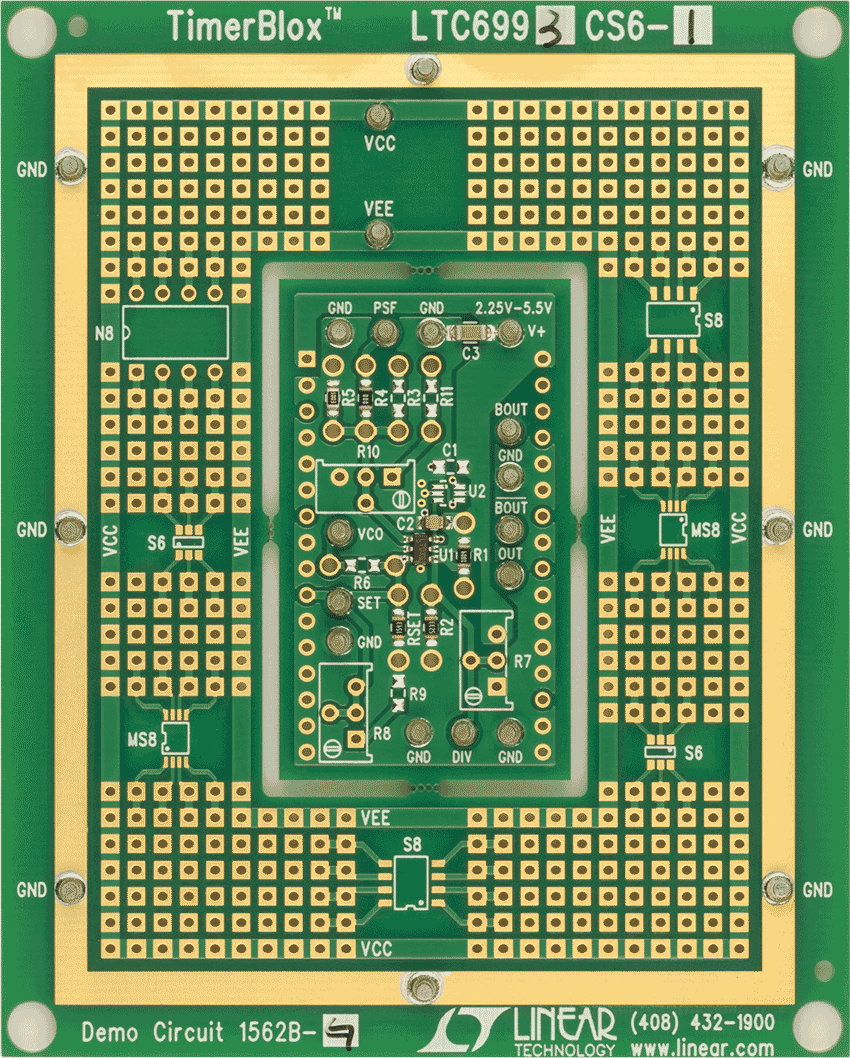

LTC6993-1 Rising-Edge No

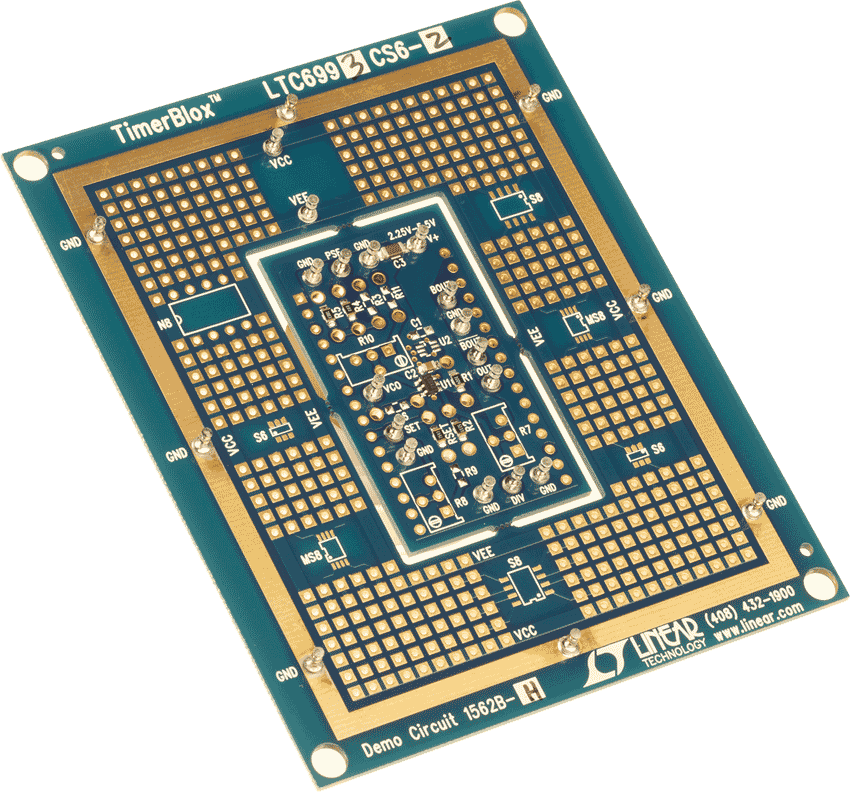

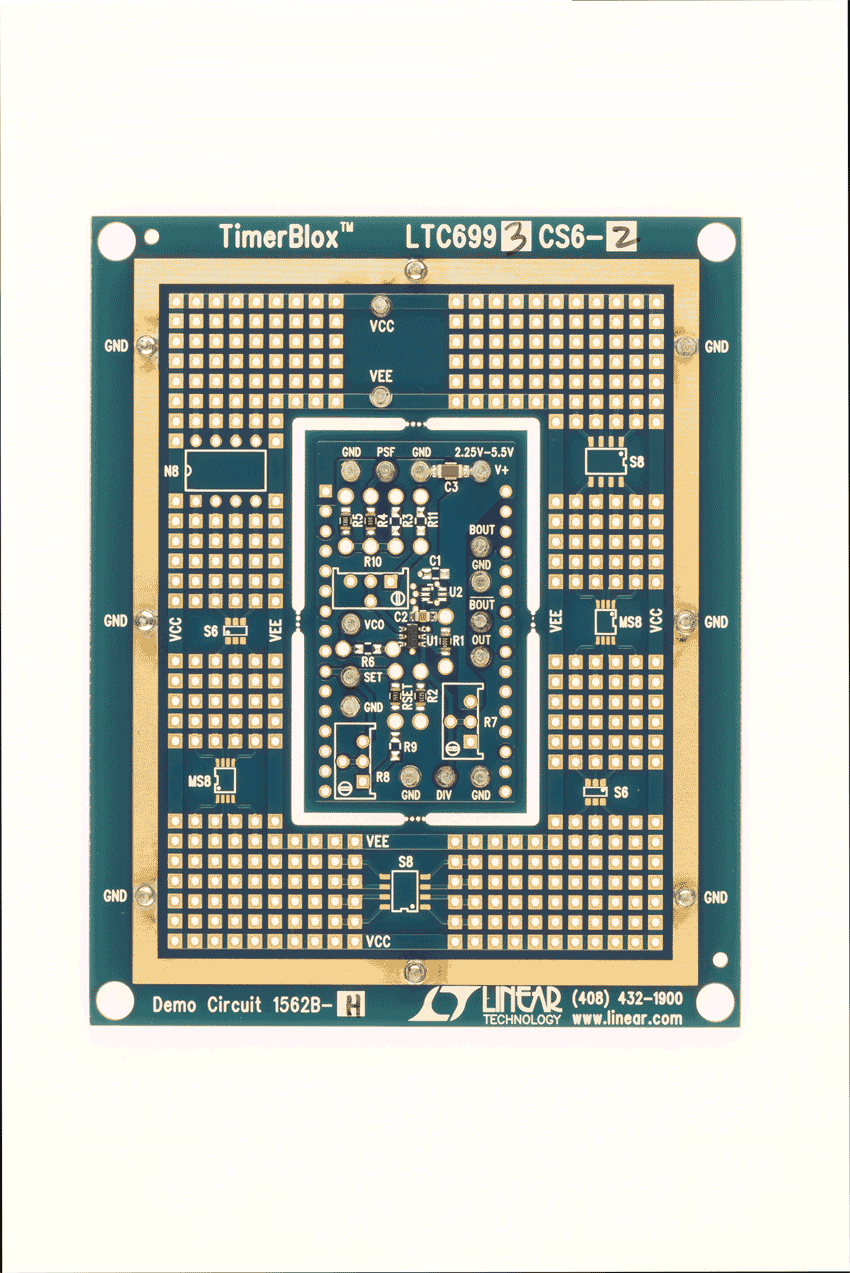

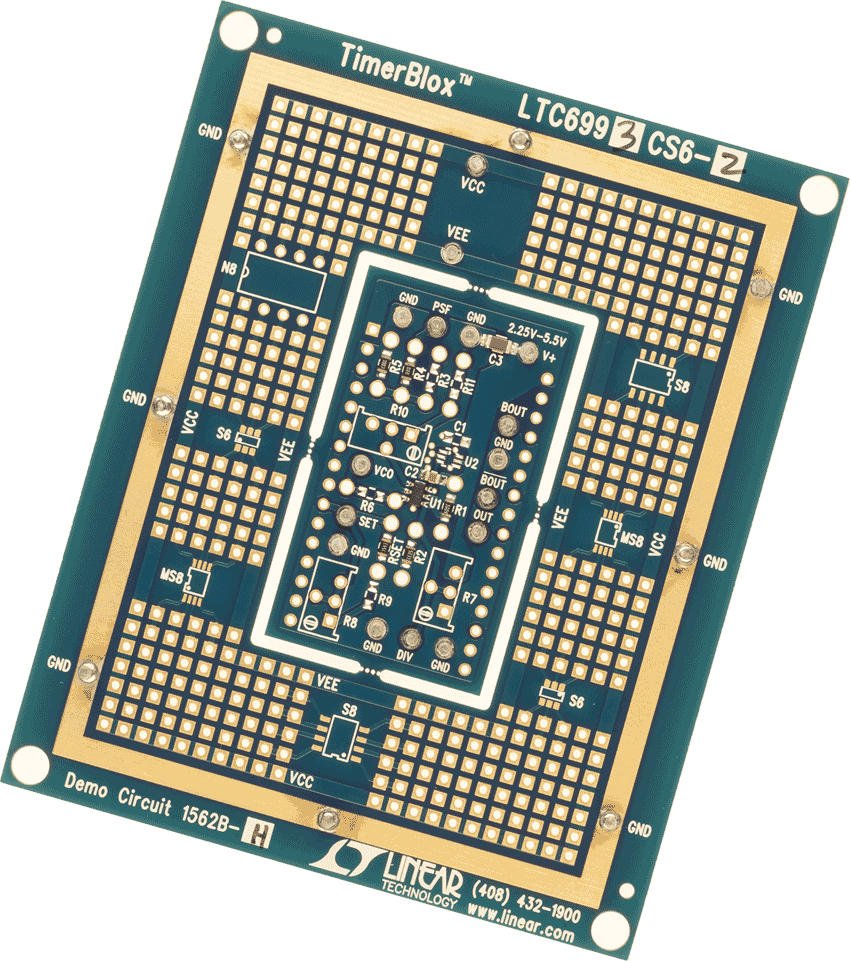

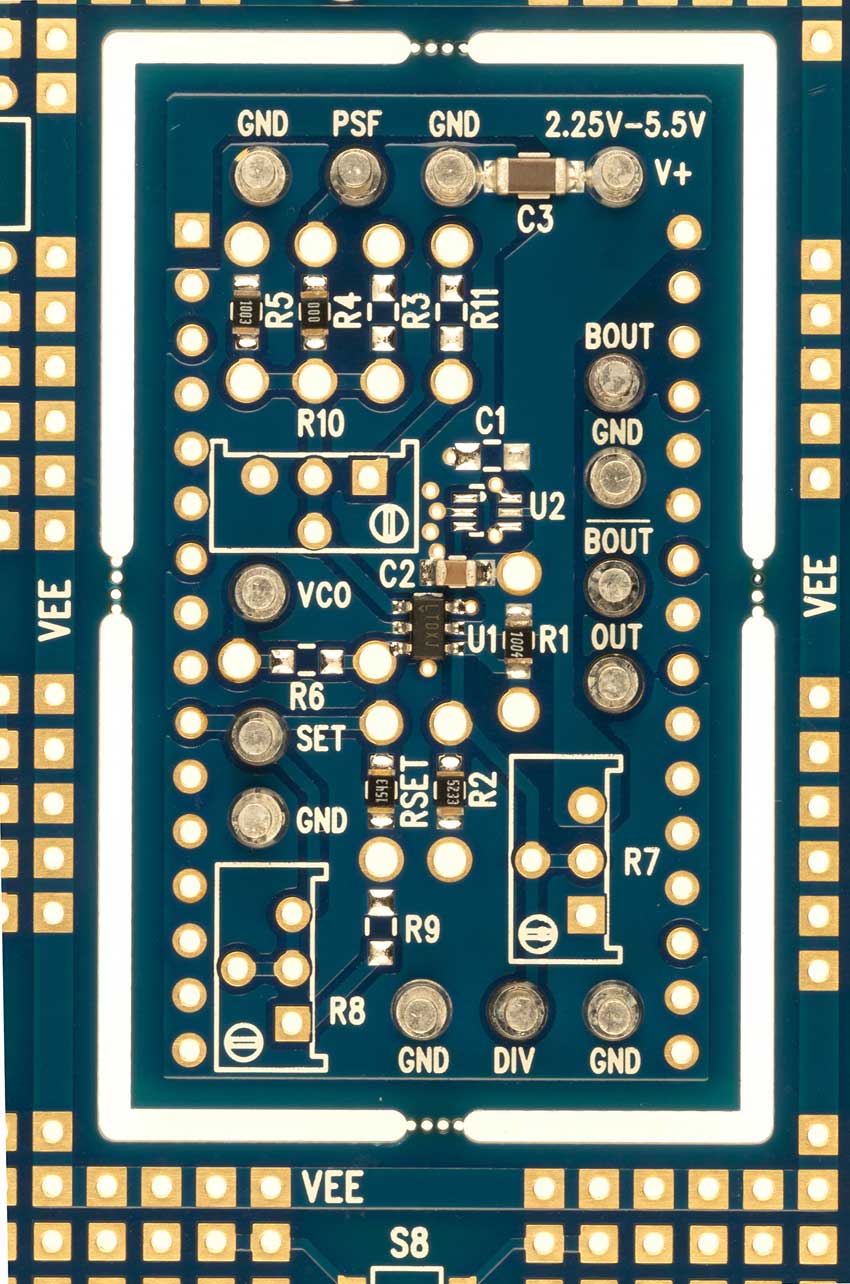

LTC6993-2 Rising-Edge Yes

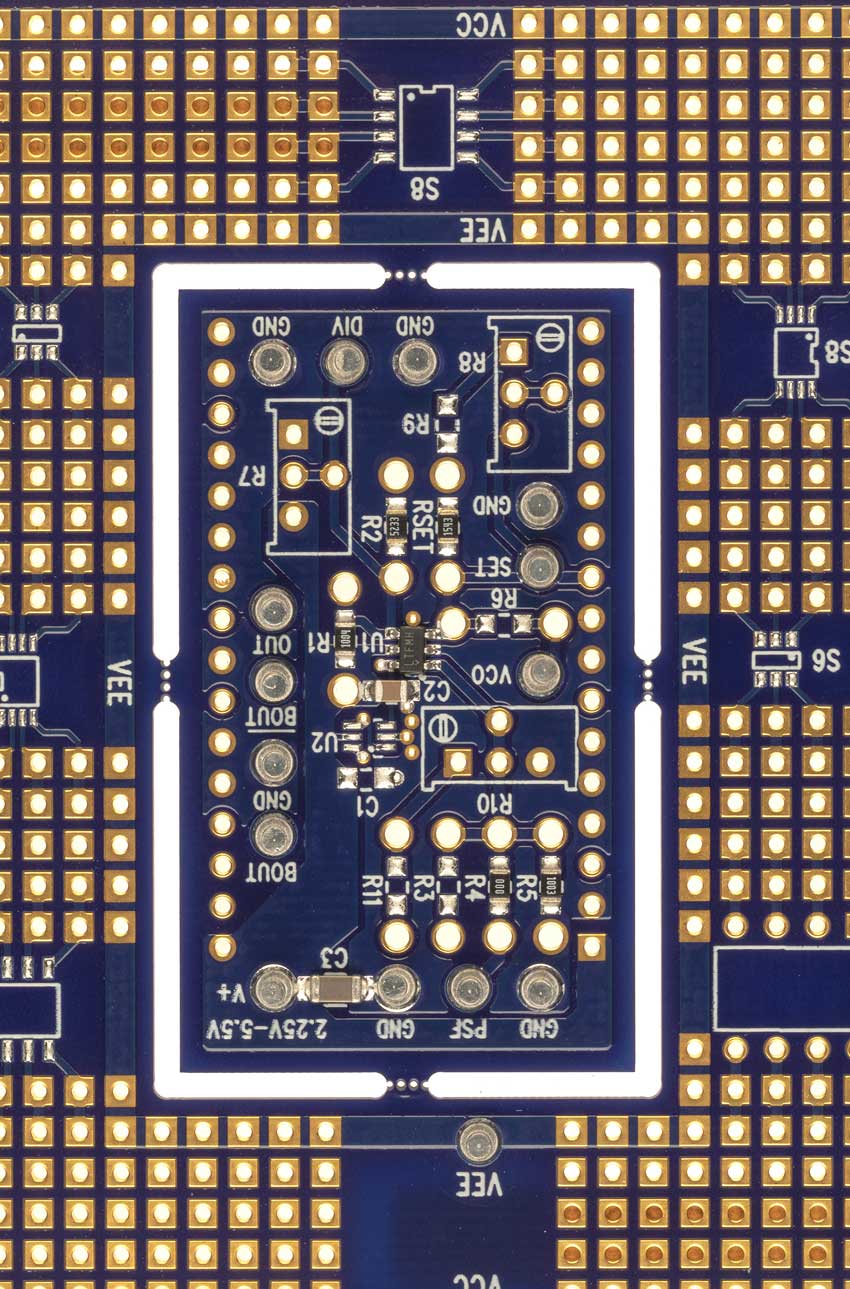

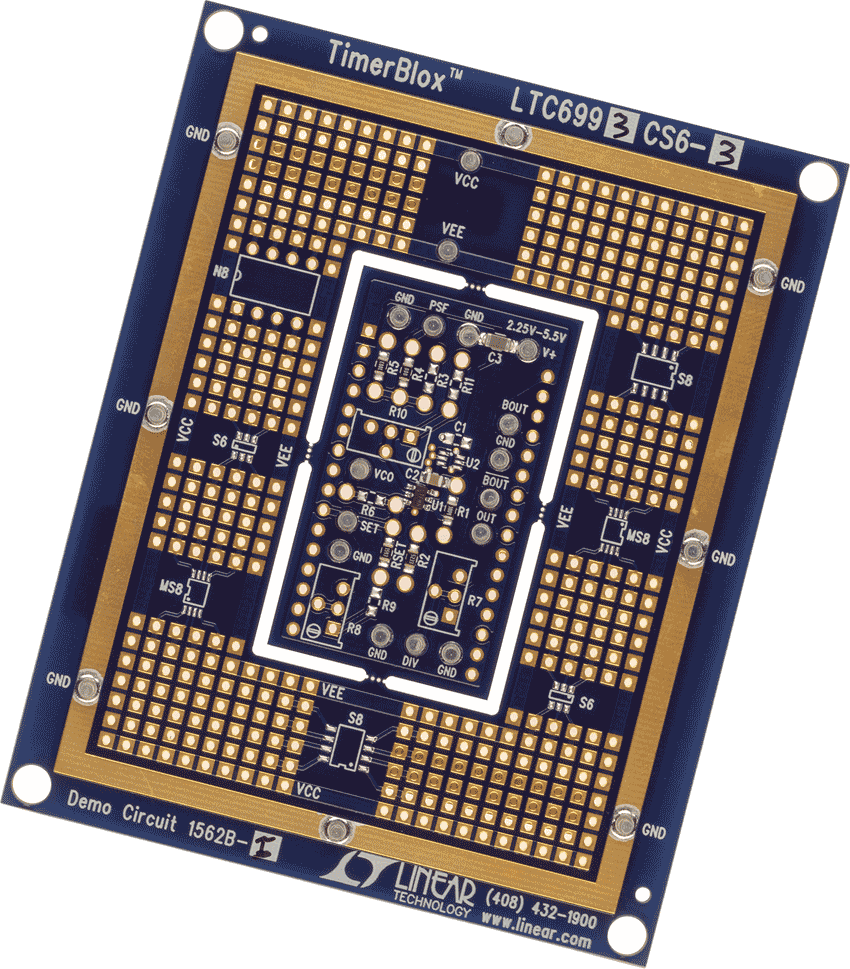

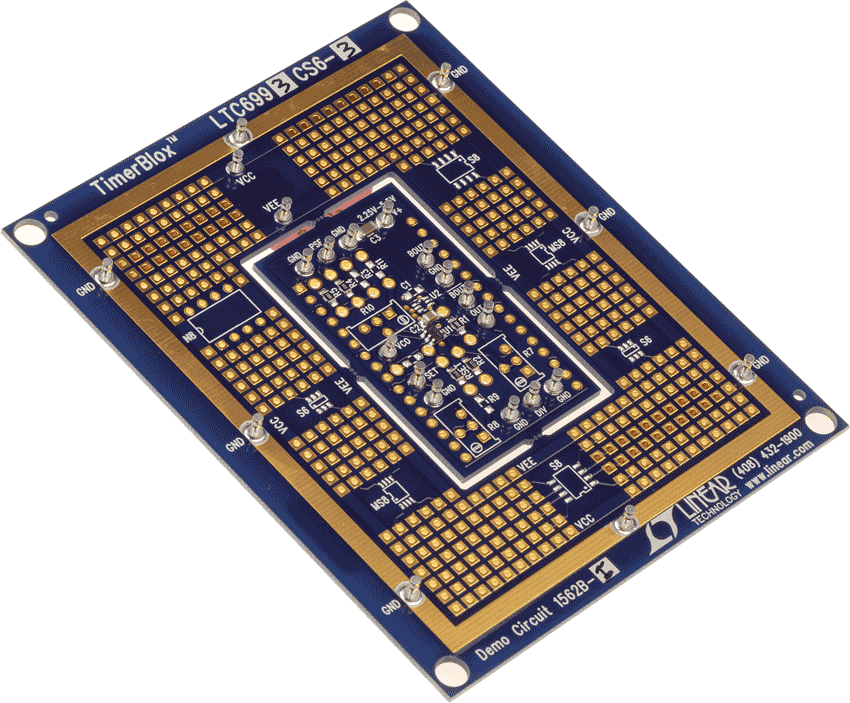

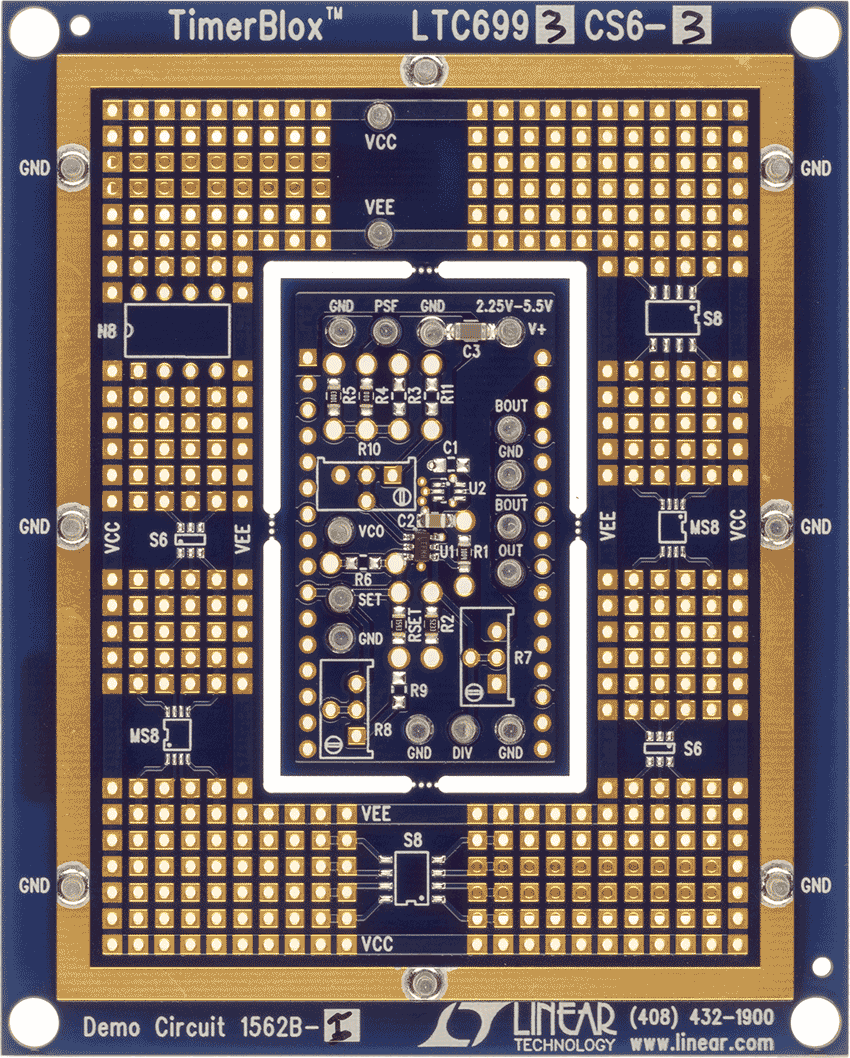

LTC6993-3 Falling-Edge No

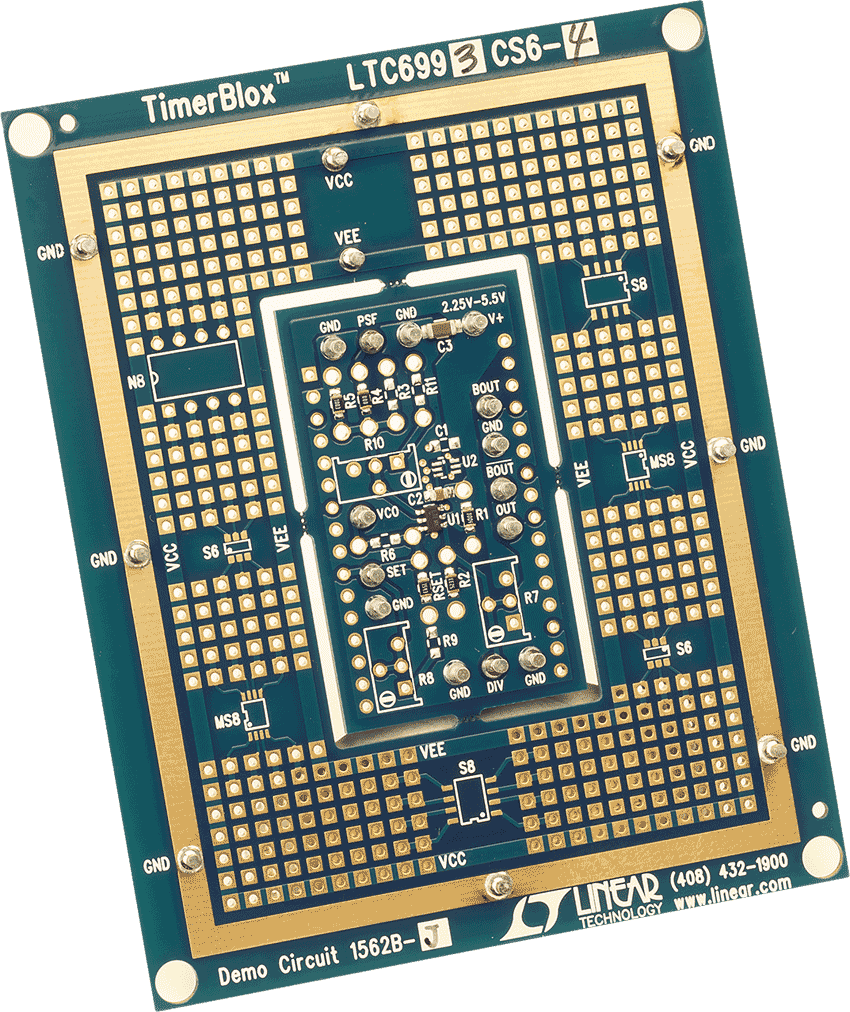

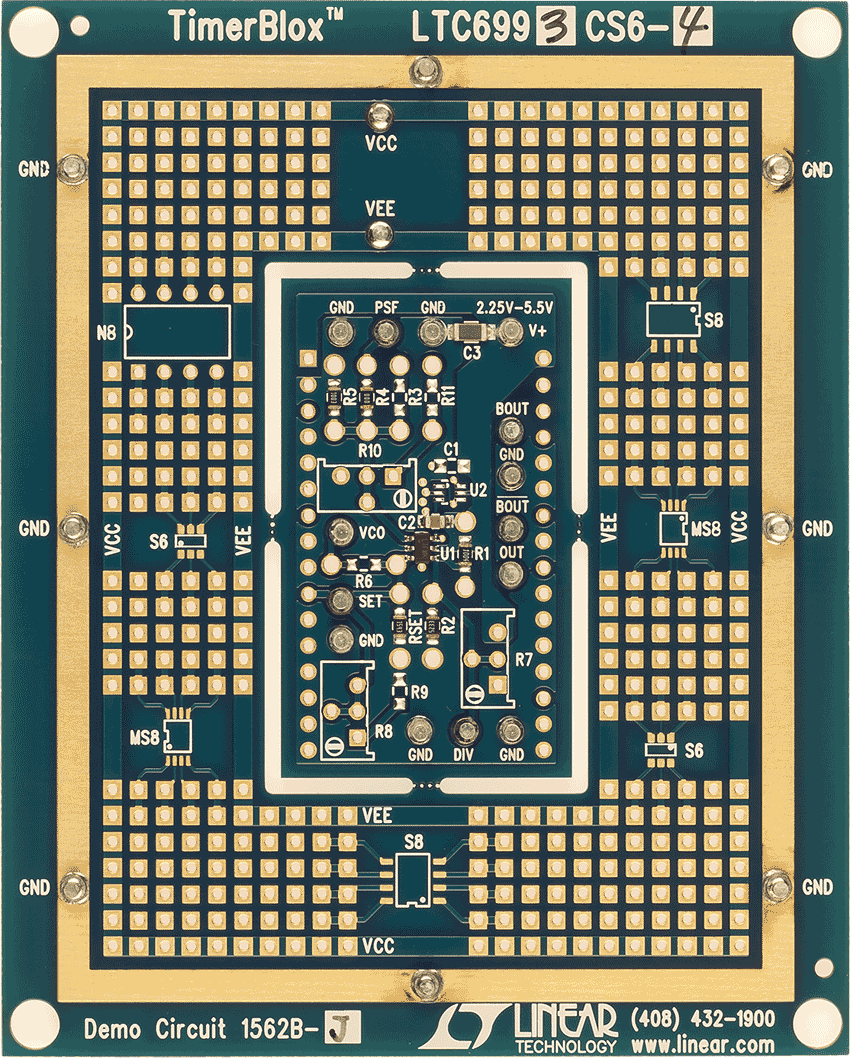

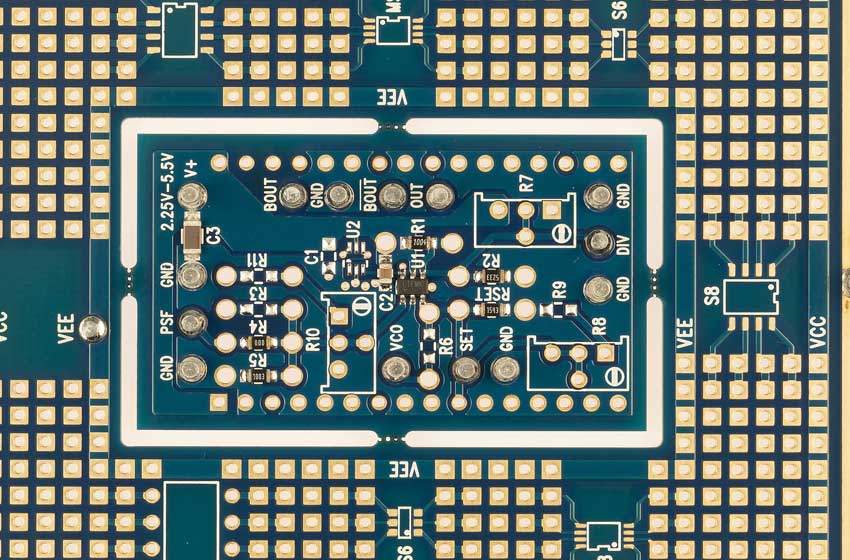

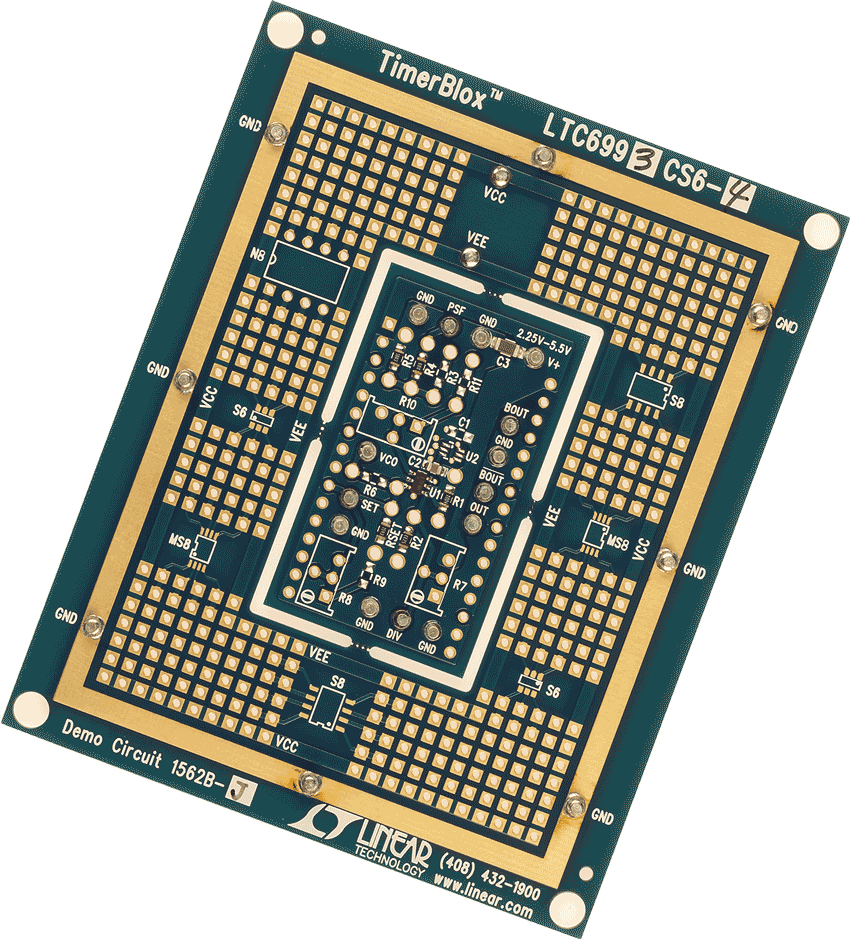

LTC6993-4 Falling-Edge Yes


アプリケーション

  • ウォッチドッグ・タイマ
  • 周波数ディスクリミネータ
  • ミッシング・パルスの検出
  • エンベロープ検出
  • 高振動、高加速環境
  • バッテリ駆動の携帯機器
