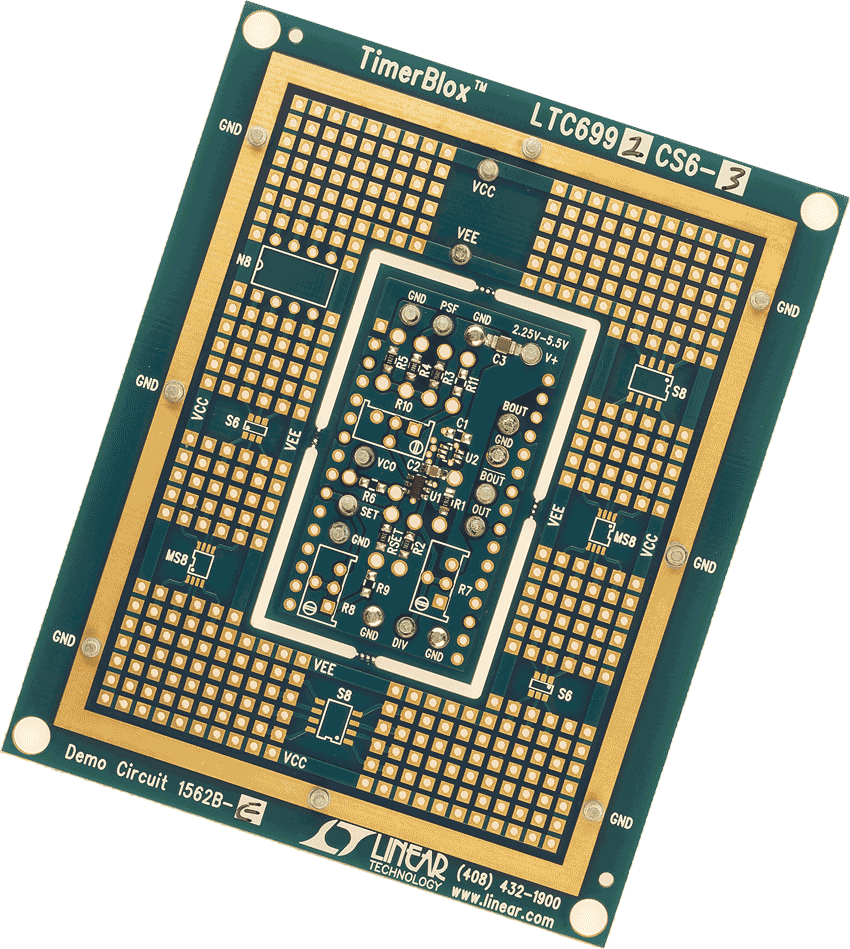

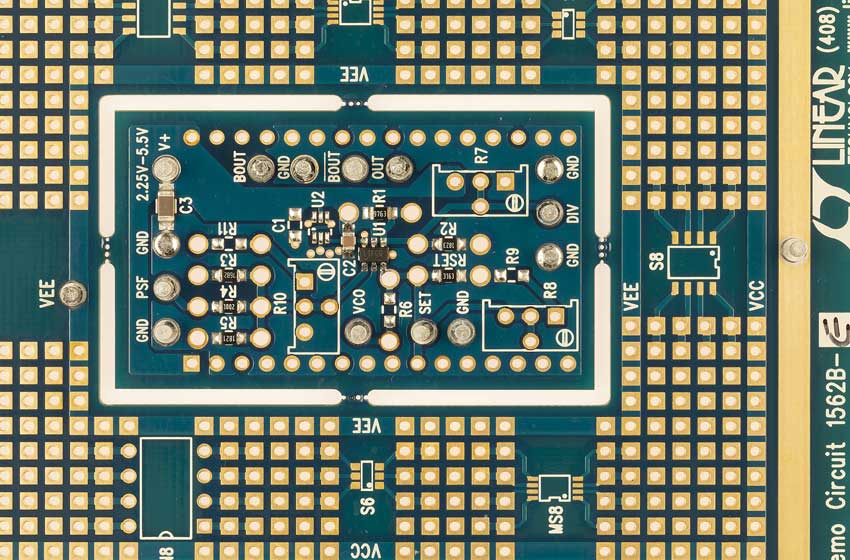

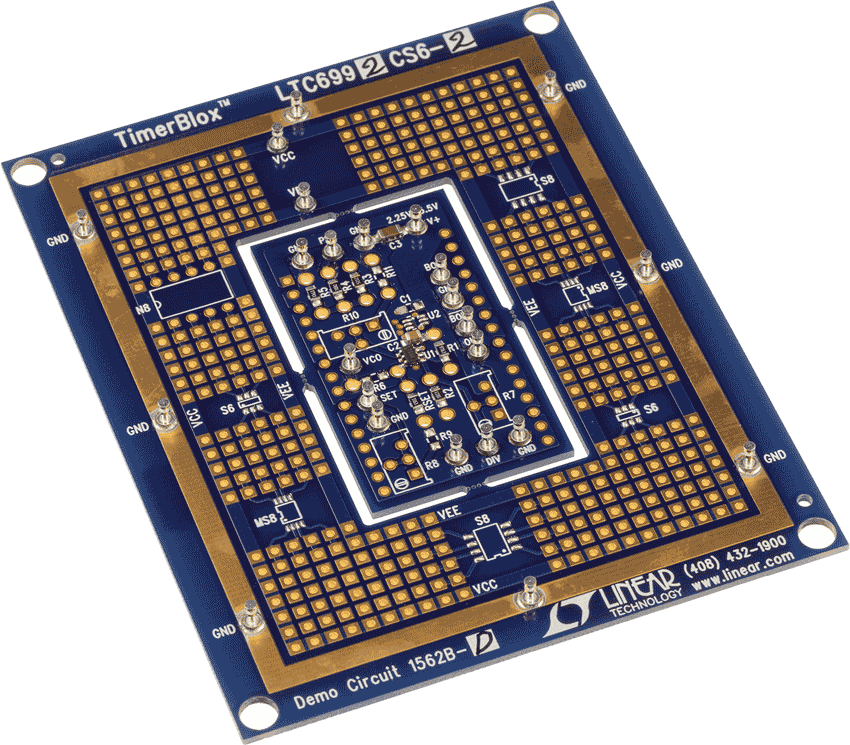

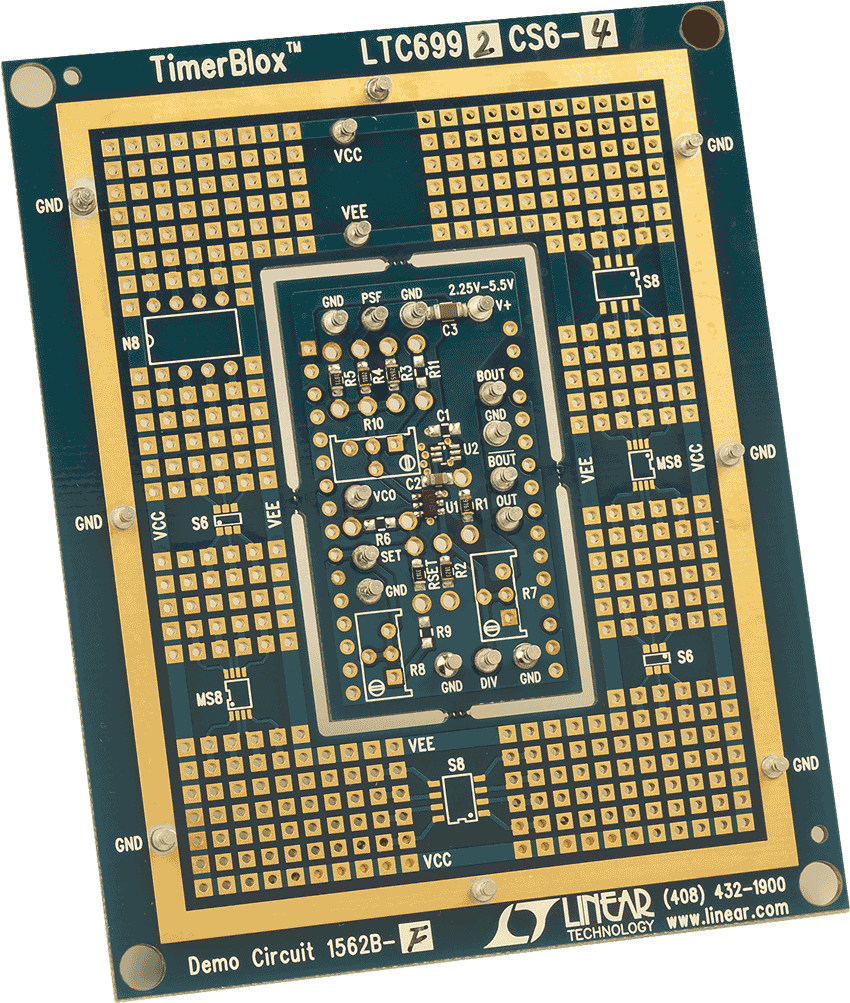

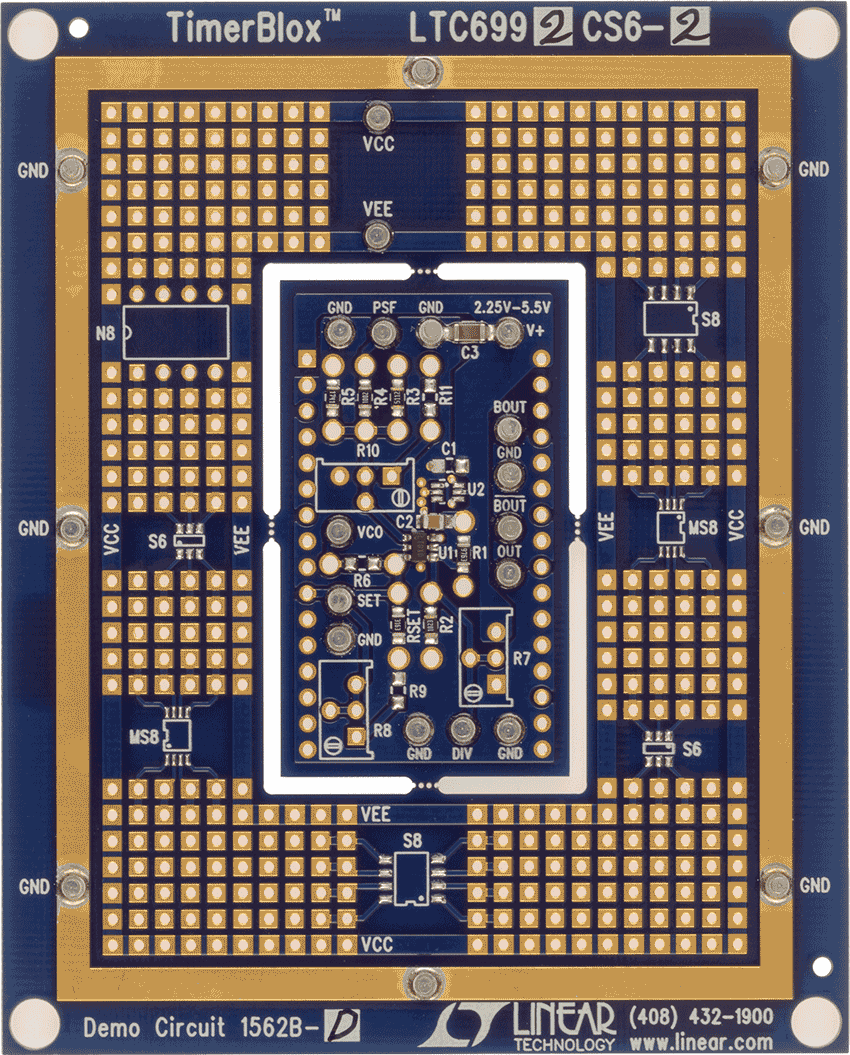

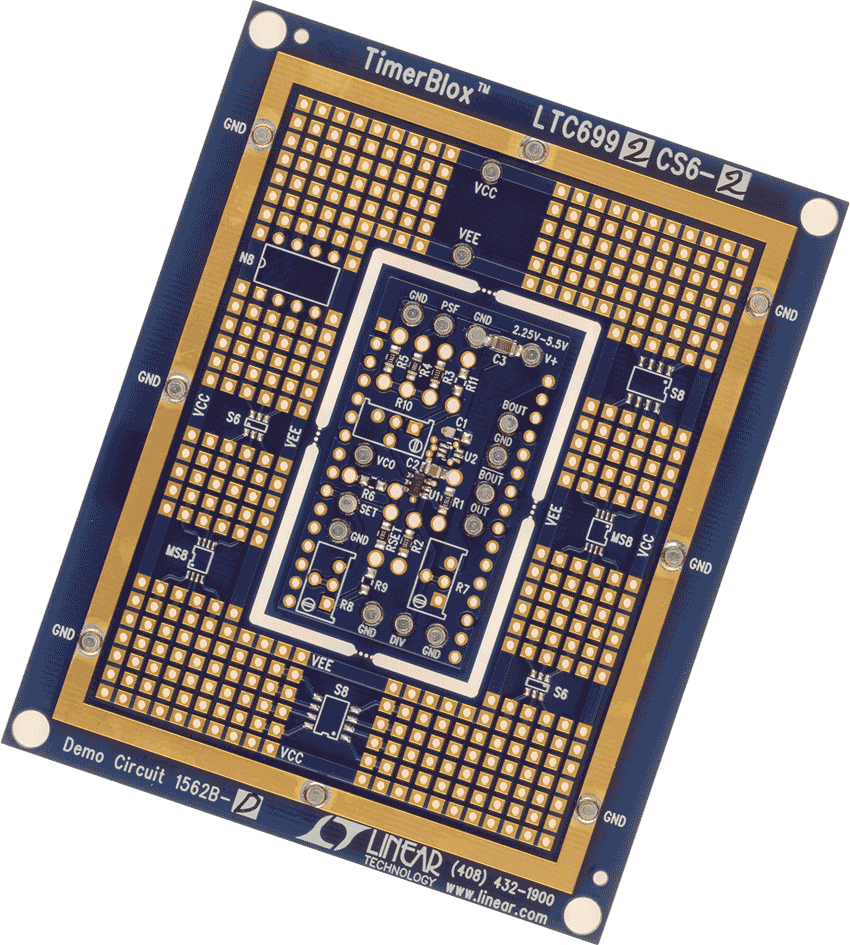

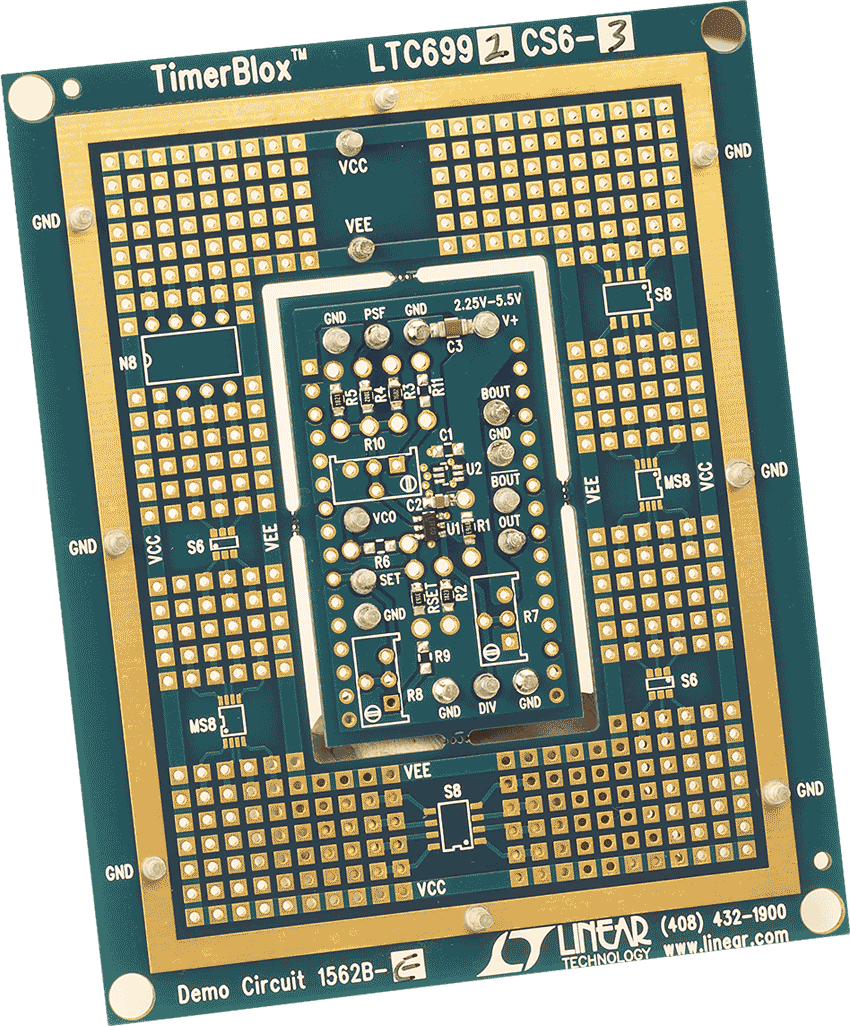

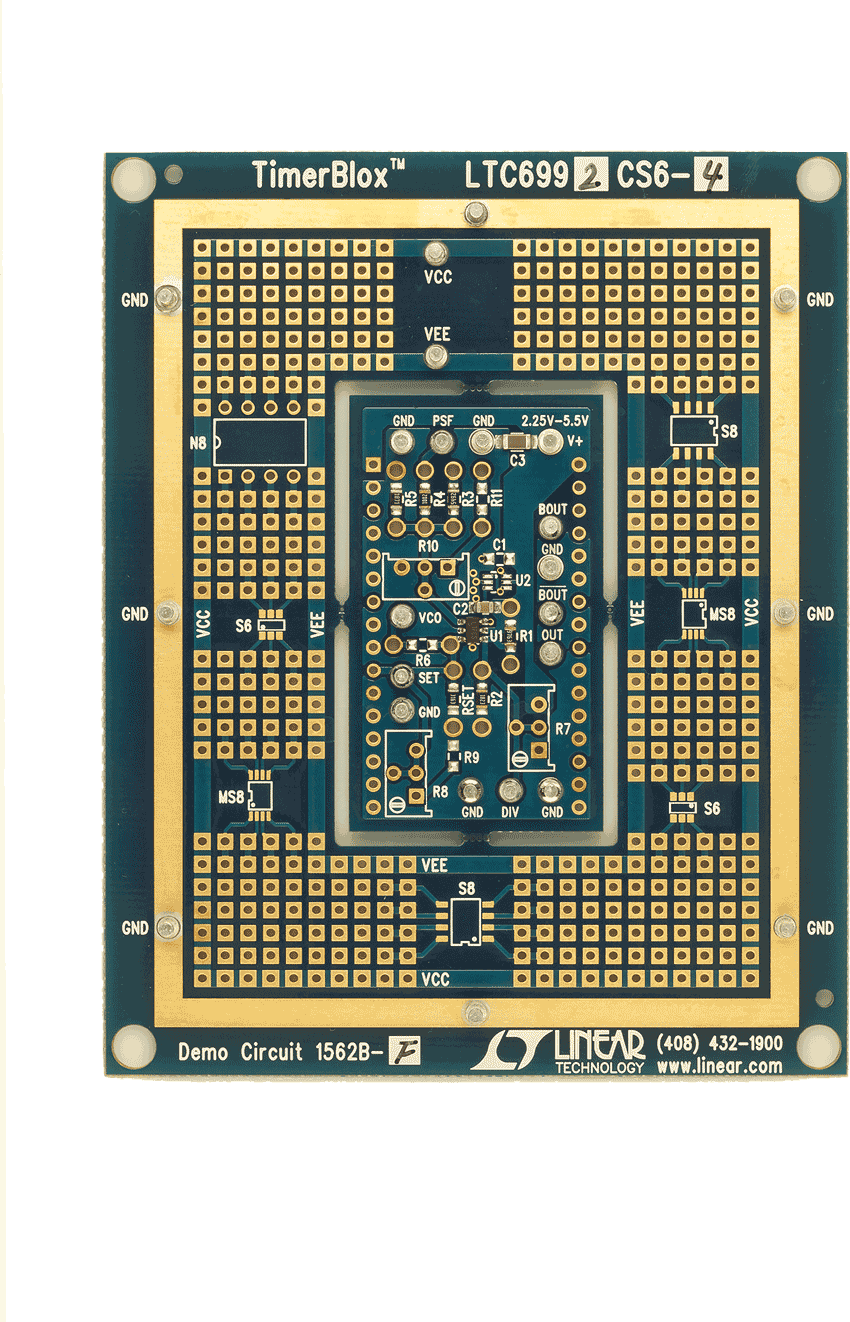

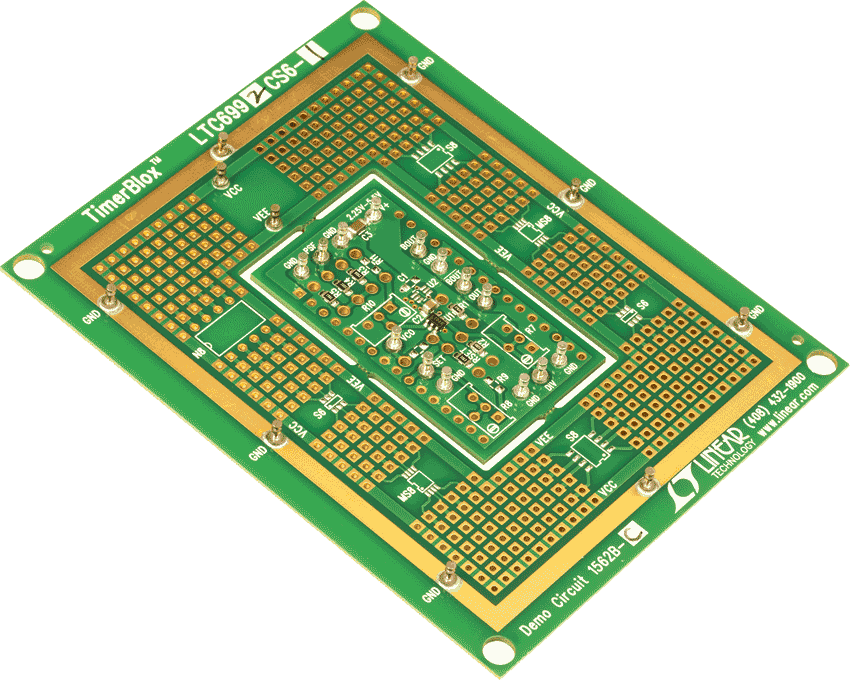

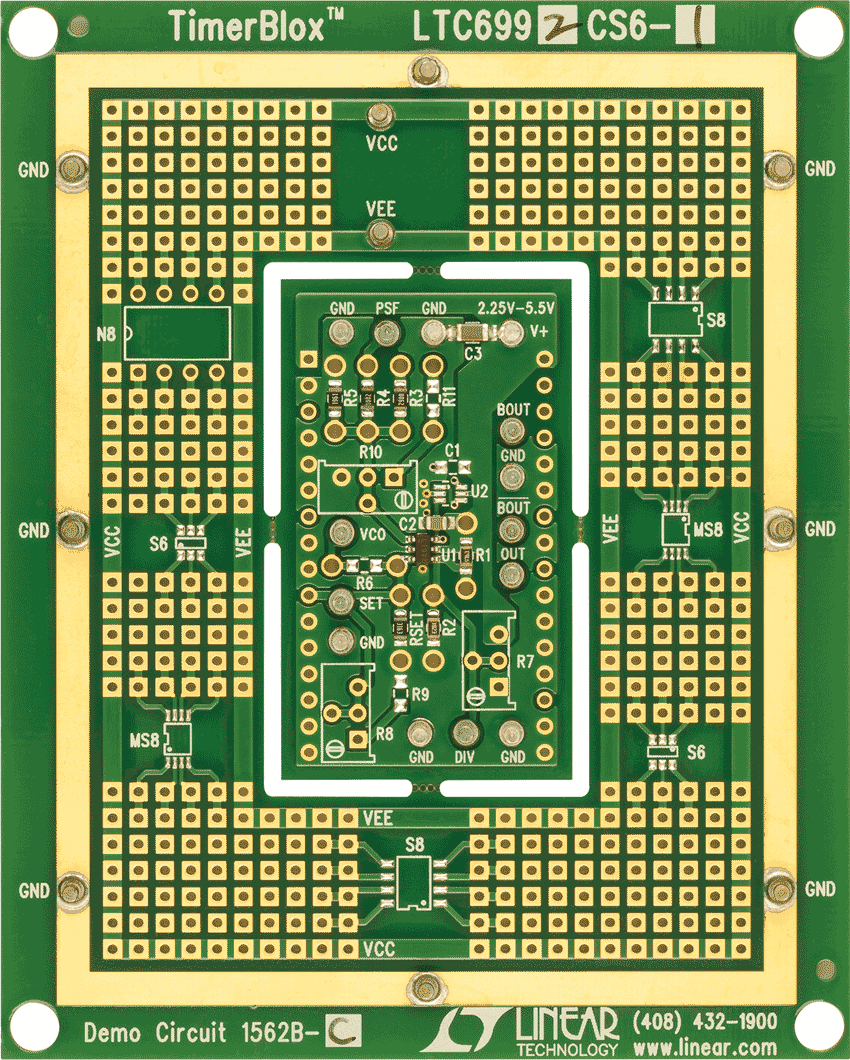

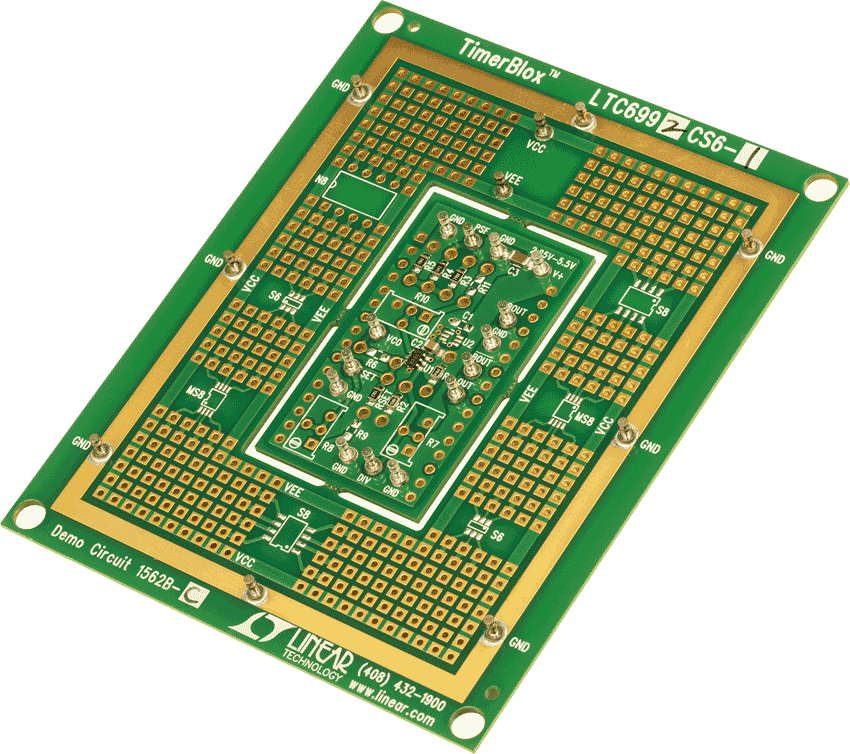

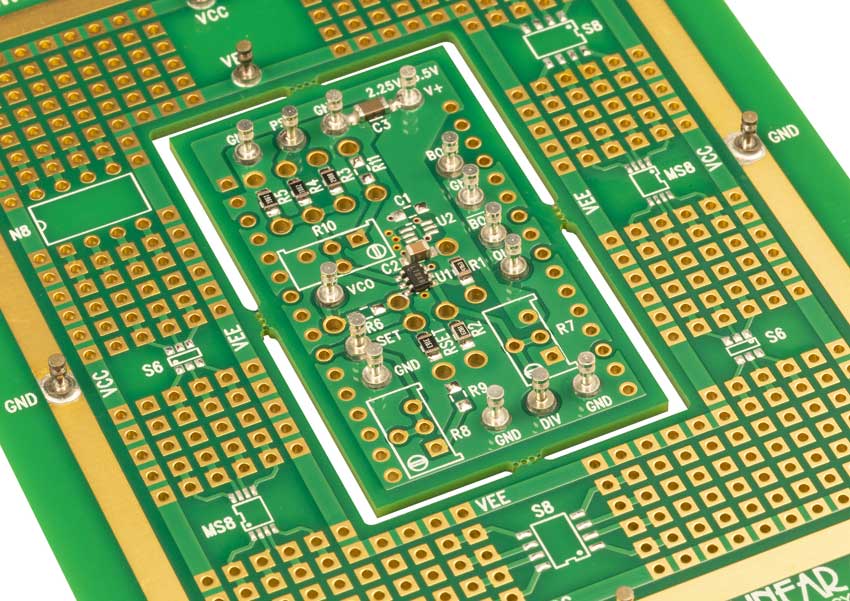

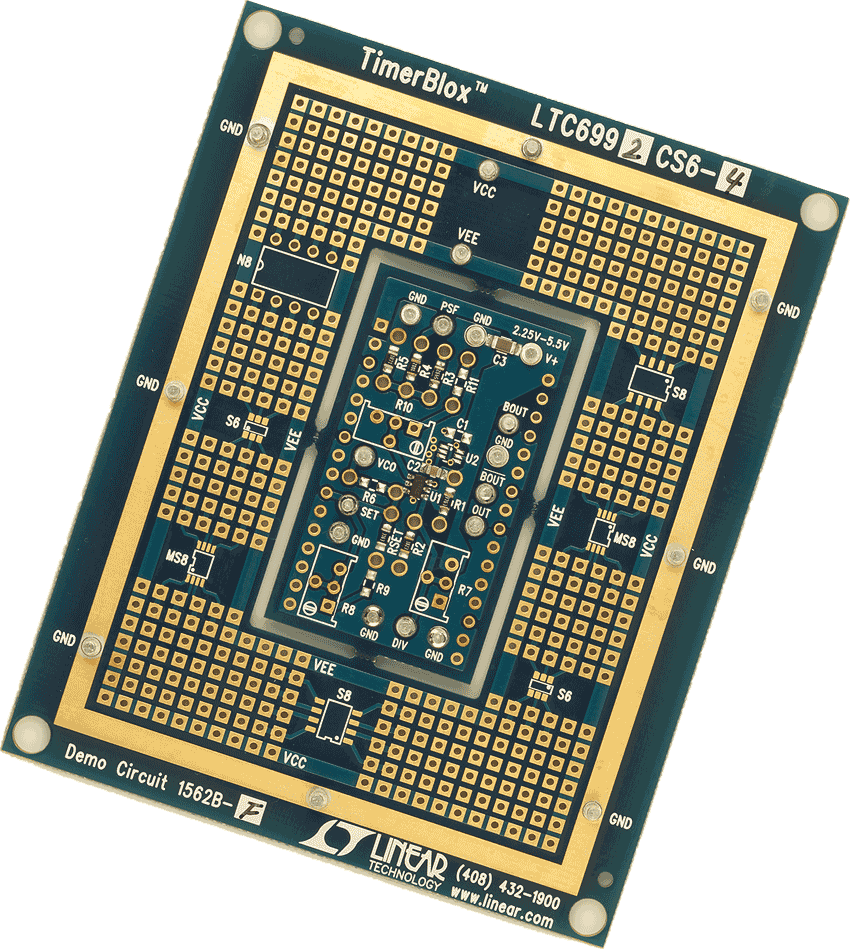

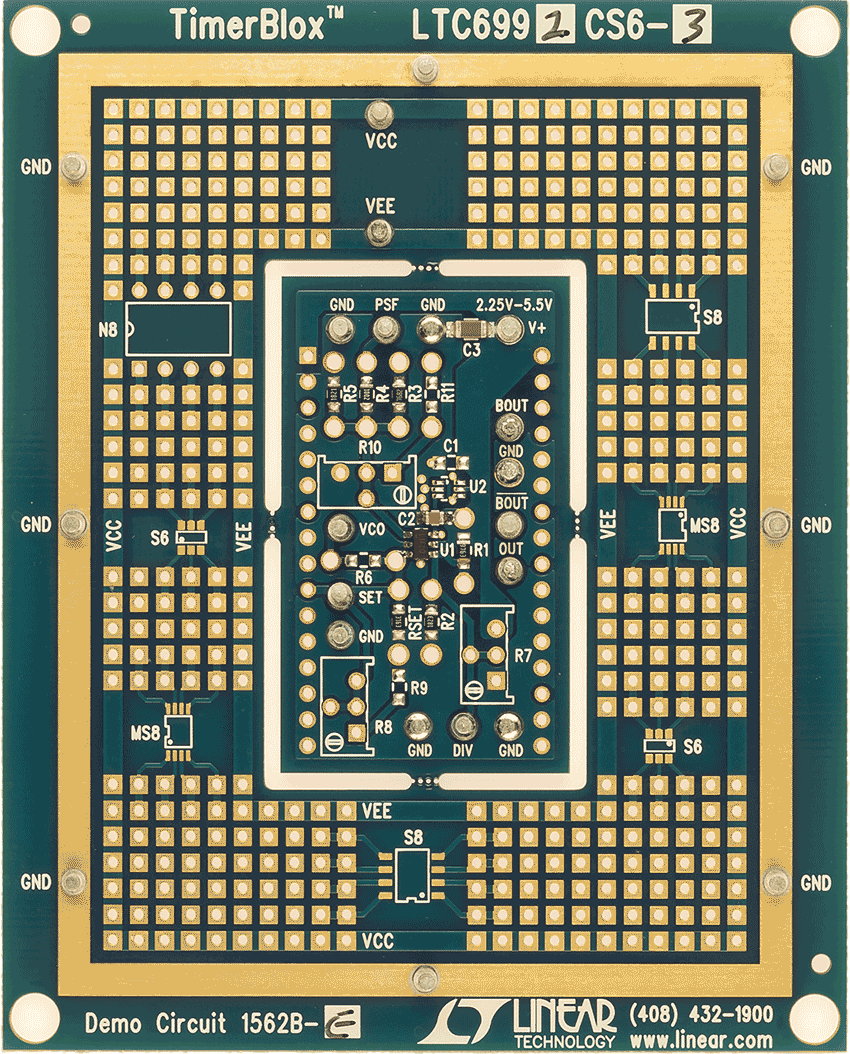

LTC6992-1

TimerBlox 電圧制御パルス幅変調器(PWM)

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 72
1Ku当たりの価格 最低価格:$1.96
特長
  • 0V~1Vの簡単なアナログ入力で制御されるパルス幅変調(PWM)
  • デューティサイクルのリミットを定める4種類のオプション
    - 最小デューティサイクルが0%または5%
    - 最大デューティサイクルが95%または100%
  • 周波数範囲:3.81Hz ~1MHz
  • 1~3本の抵抗で設定可能
  • 周波数誤差:最大で1.7%未満
  • PWMの デューティサイクルの誤差:最大で3.7% 未満
  • 周波数変調(VCO)が可能
  • 2.25V~5.5Vの単一電源動作
  • 電源電流:100kHz で115μA
  • 起動時間:500μs
  • 20mAをソース/シンクするCMOS出力ドライバ
  • −55°C ~125°C の動作温度範囲
  • 高さの低い (1mm) SOT-23 (ThinSOTTM) および2mm × 3mm DFNパッケージ
  • AEC-Q100準拠により、自動車用アプリケーションに対応

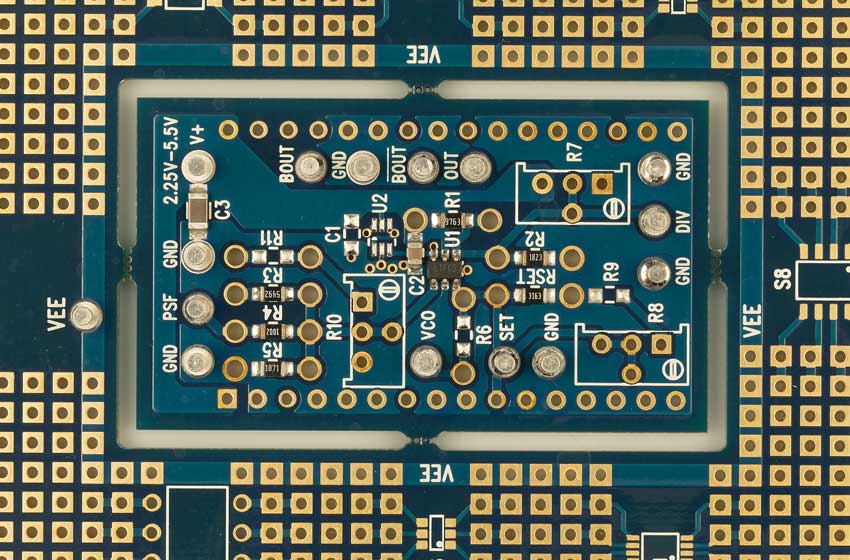

製品概要
show more Icon

LTC6992は、使いやすいアナログ電圧制御パルス幅変調 (PWM)機能を備えたシリコン発振器です。LTC6992はTimerBlox®汎用シリコン・タイミング・デバイス・ファミリの製品です。

 1本の抵抗(RSET)により、内部のマスター発振器の周波数が設定されます。出力周波数は、このマスター発振器と、1から16384までの8つの設定値にプログラム可能な内部分周器(NDIV)によって決まります。

MODピンに0V〜1Vの電圧を与えることにより、デューティサイクルが設定されます。

4つのバージョンはそれらの最小/最大デューティサイクルが異なります。0%の最小デューティサイクルまたは100%の最大デューティサイクルにより、デューティサイクルの限界設定値で発振器を停止させることができます。


アプリケーション
  • PWMサーボループ
  • ヒーター制御
  • LED調光制御
  • 高振動、高加速環境
  • バッテリ駆動の携帯機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 72
1Ku当たりの価格 最低価格:$1.96
