LTC6953

11 の出力を備えた、JESD204B/JESD204C をサポートする超低ジッタ 4.5 GHz クロック分配器

すべて表示 showmore-icon

warning : 最終販売 tooltip
warning : 最終販売 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$17.11
特長
  • JESD204B/JESD204C、サブクラス 1 SYSREF 信号生成
  • 付加出力ジッタ: 6 fs RMS 未満(統合 BW = 12 kHz ~ 20 MHz、f = 4.5 GHz)
  • 付加出力ジッタ: 約 65 fs RMS(ADC S/N 比法)
  • EZSync、ParallelSync マルチチップ同期
  • プログラマブルなデジタル粗遅延およびアナログ微遅延を備えた 11 個の独立した低ノイズ出力
  • デバイス・クロックまたは SYSREF 信号のいずれにも使用可能な柔軟性の高い出力
  • LTC6952Wizard ソフトウェア設計ツールをサポート
  • 動作ジャンクション温度範囲: ​–40 °C ~ 125 °C
製品概要
show more Icon

LTC6953 は、高性能の超低ジッタ JESD204B/JESD204C クロック分配 IC です。LTC6953 の 11 個の出力は、最大 5 組の JESD204B/JESD204C サブクラス 1 デバイス・クロックと SYSREF のペアに 1 つの汎用出力を加えた構成にするか、単純に JESD204B/JESD204C 以外のアプリケーション向けに 11 個の汎用クロック出力として構成することができます。各出力には、個別にプログラマブルな独自の周波数分周器と出力ドライバがあります。すべての出力を同期させることも、ハーフ・サイクルのデジタル粗遅延やアナログ微遅延を使用して正確に位相を合わせることもできます。

11 を超える出力が必要になるアプリケーションの場合は、EZSync または ParallelSync 同期プロトコルを使用して、複数の LTC6953 を LTC6952 や LTC6955 に接続できます。

アプリケーション

  • 高性能データ・コンバータのクロック駆動
  • ワイヤレス・インフラストラクチャ
  • 試験および計測

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$17.11

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC6953IUKG#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 20, 2024

- 23_0089

Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process

LTC6953IUKG#PBF

最終販売

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 20, 2024

- 23_0089

arrow down

Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process

LTC6953IUKG#PBF

最終販売

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

DC2430A

DC2430A Linduino SPI 1:8 Expander Demonstration Board (DC2026 Included)

zoom

DC2430A

DC2430A Linduino SPI 1:8 Expander Demonstration Board (DC2026 Included)

DC2430A Linduino SPI 1:8 Expander Demonstration Board (DC2026 Included)

製品の詳細

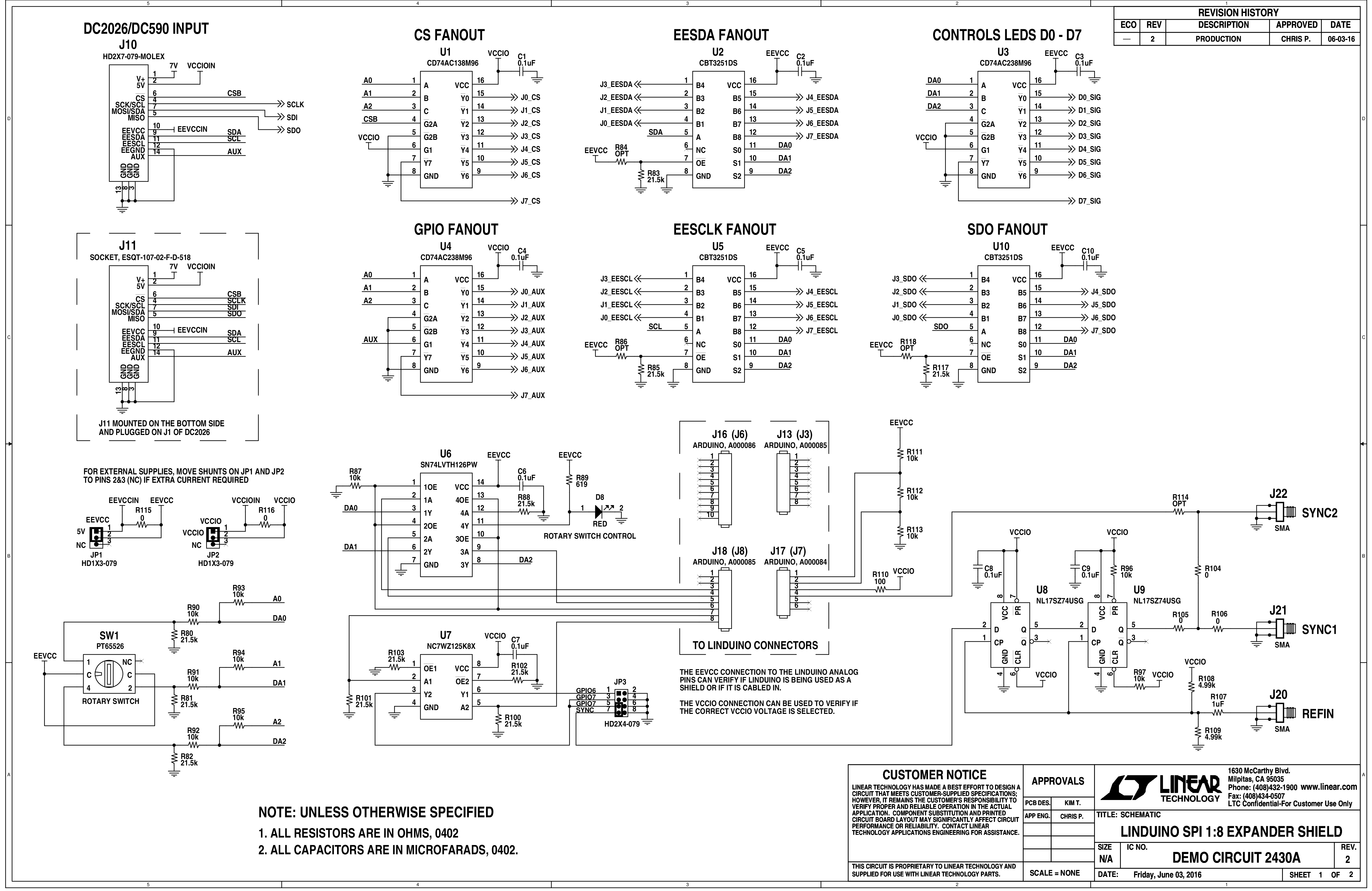

Demonstration circuit 2430A is a Linduino® SPI 1:8 Expander Shield. The DC2430A shield routes SPI and I2C signals from one DC2026 to one of eight selectable QuikEval connector sites. When a DC2430A QuikEval connector site is selected, an LED will illuminate next to the active site.




reference details image

DC2610A

LTC6953用デモ・ボード | 11 の出力を備えた、JESD204B をサポートする超低ジッタ 4.5 GHz クロック分配器

zoom

DC2610A

LTC6953用デモ・ボード | 11 の出力を備えた、JESD204B をサポートする超低ジッタ 4.5 GHz クロック分配器

LTC6953用デモ・ボード | 11 の出力を備えた、JESD204B をサポートする超低ジッタ 4.5 GHz クロック分配器

製品の詳細

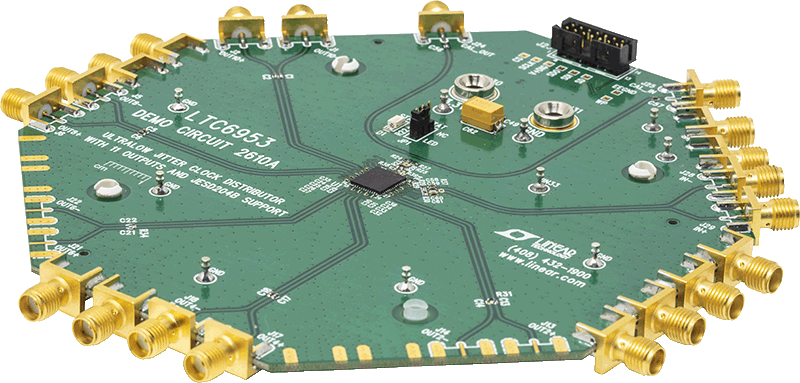

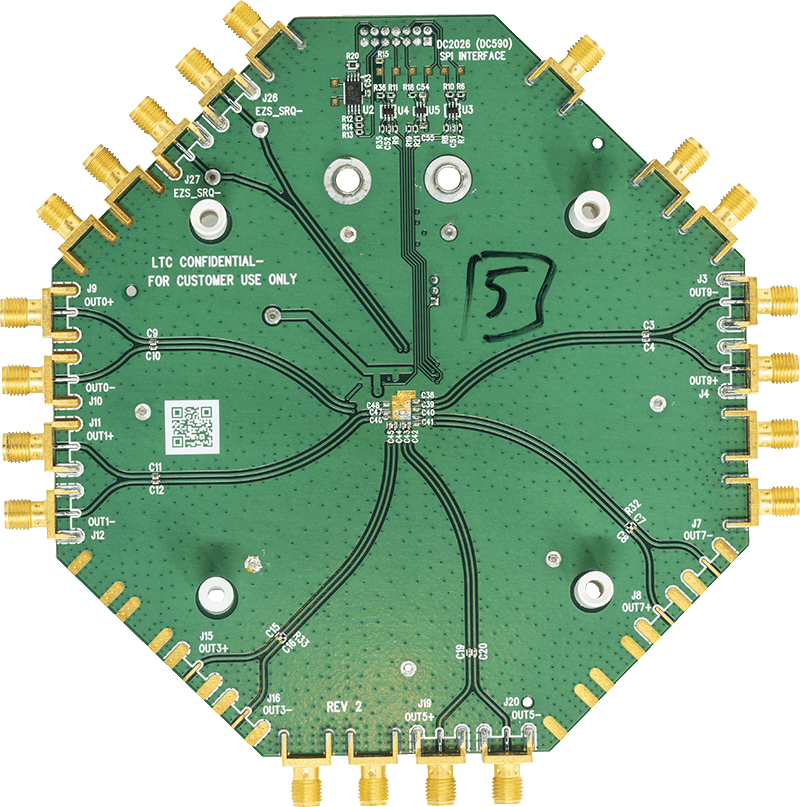

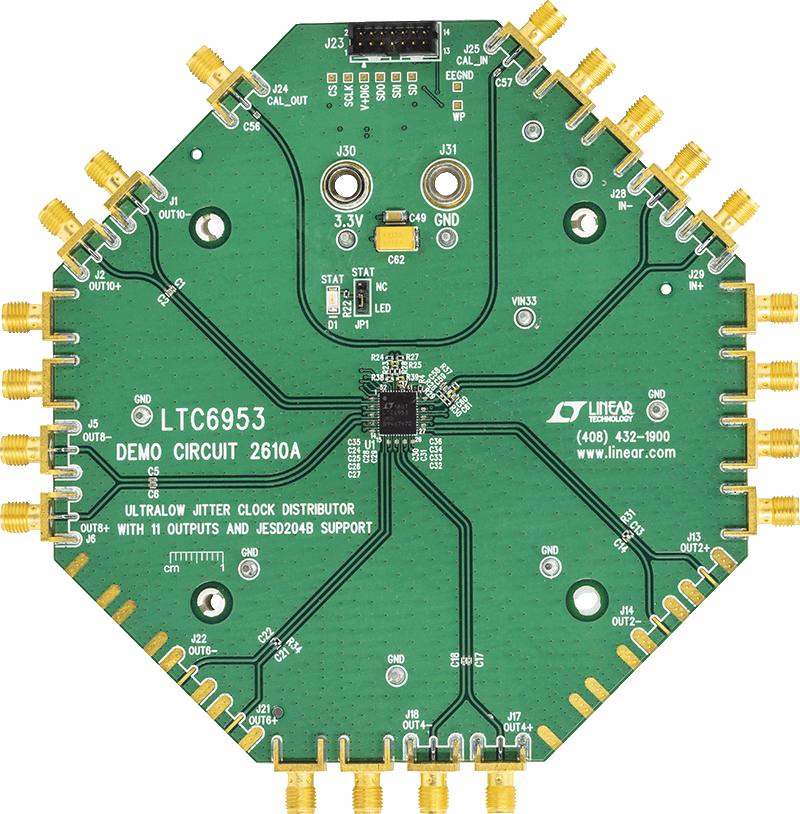

デモ回路 2610A では、11 の出力を備えた、JESD204B をサポートする超低ジッタ 4.5 GHz クロック分配器 LTC6953 が使用されています。

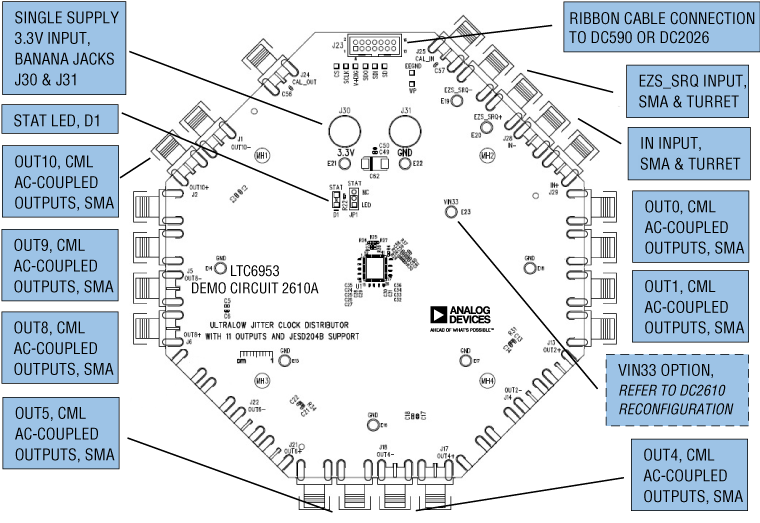

デフォルトでは、DC2610A は 3.3 V の単電源で駆動できます。DC2610A を両電源で駆動するオプションも備えており、LTC6953 の出力電源ピンを LTC 静音スイッチャー® に接続し、LTC6953 の入力電源ピンを低ノイズ LDO に接続できます。

差動入力と 7 つのすべての差動出力には 0.5 インチ間隔の SMA コネクタが装着されています。これらの出力は 50 Ω の伝送ラインと AC 結合されており、50 Ω インピーダンス測定器の駆動に適しています。残り 4 つの差動出力は 100 Ω で終端処理されます。

LTC6953のEZSync™ およびSYSREF要求機能は、LTC6953のSPIインターフェースまたはEZS_SRQ SMA/タレット・コネクタを介して使用できるようになっています。DC2609A、DC2610A、DC2611AのSMAの配置は、複数デバイスの同期やSYSREF要求モードすべてに対し、接続が容易になるよう設計されています。

LTC6953の正確な伝搬遅延測定の補助となるよう、キャリブレーション・パスが備わっています。

DC2026 USBシリアル・コントローラ・ボードがLTC6953とのSPI通信用に使用され、付属のLTC6952Wizard™ソフトウェアで制御されます。

Linduino DC2026C

絶縁型USBを備えたArduinoおよびQuikEval互換のコード開発プラットフォーム

zoom

Linduino DC2026C

絶縁型USBを備えたArduinoおよびQuikEval互換のコード開発プラットフォーム

絶縁型USBを備えたArduinoおよびQuikEval互換のコード開発プラットフォーム

製品の詳細

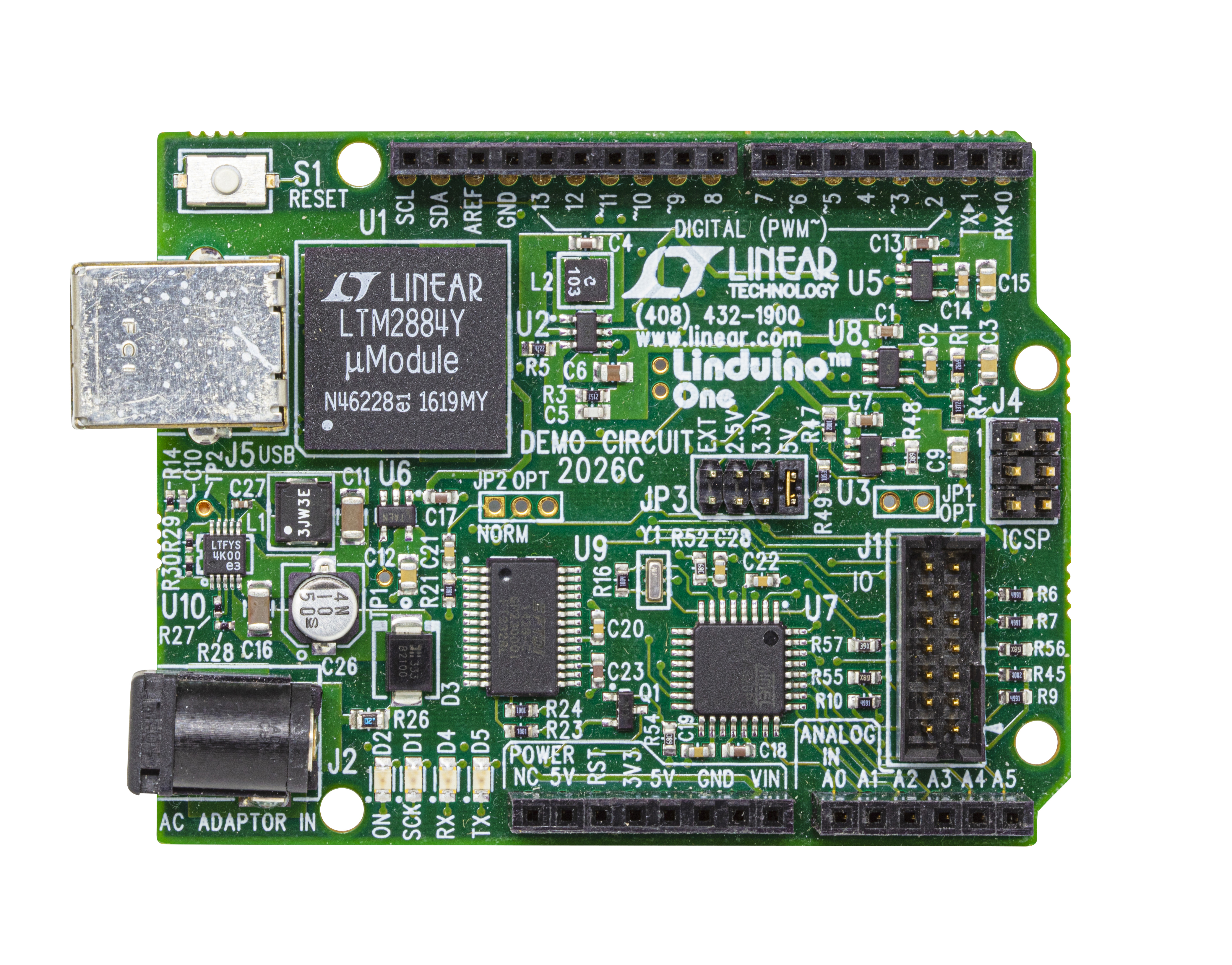

Linduino Oneコントローラ・ボード(一般にLinduinoまたはDC2026Cと呼ばれます)はアナログ・デバイセズのArduino互換システムで、リニアテクノロジーの集積回路用にファームウェア・ライブラリやコード例の開発や配布を行うことができます。コードは、他のマイクロコントローラ・プラットフォームに広く移植できるよう設計されており、C言語を採用しプロセッサ固有の機能の仕様は最小限に抑えられています。LTSketchbookが全体のコード・ベースとなっており、これには、Linduinoを使用してアナログ・デバイセズの集積回路とやり取りするためのスケッチが含まれています。そのため、標準的なデモ・ボードを特定のICに使用して、コードを直接テストすることができます。

Linduino OneボードはArduino Unoと互換性があり、Atmel ATMEGA328プロセッサを使用しています。このボードは14ピンの“QuikEval”コネクタによって、A/Dコンバータ、D/Aコンバータ、高電圧電力モニタ、温度計測デバイス、RFシンセサイザ、バッテリ・スタック・モニタなど、様々なアナログ・デバイセズ製品のための100種類近くのドータ・ボードに接続できます。

LTM2884 USBアイソレータによってPCへのグラウンド接続を遮断できるため、制御用コンピュータとは異なるグラウンド電位でプロジェクトを動作させることができます。 ご不明の点は、linduino@analog.comにお問い合わせいただくか、アナログ・デバイセズのEngineerZoneフォーラムをご参照ください。 よくある質問の一覧については、FAQを参照してください。

Linduinoボードには、QuikEvalプログラムとやり取りできるファームウェアが同梱されているため、互換性のあるデモ・ボード用のすべてのGUIが使用できます。QuikEvalをインストールすることは、Linduino Oneボードに適切なUSBドライバをインストールするためにも推奨される方法です。コードを変更したり、Linduinoにプログラムをロードしたりするには、Arduino IDE LTSketchbookをダウンロードしてください。

ソフトウェア

pdf icon

ZIP

20.37 M

pdf icon

ZIP

14.18 M

ツールおよびシミュレーション

ツールおよびシミュレーション 4

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入
