LTC6952

11 の出力を備えた、JESD204B/JESD204C をサポートする超低ジッタ 4.5 GHz PLL

すべて表示 showmore-icon

warning : 最終販売 tooltip
warning : 最終販売 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$19.54
特長
  • JESD204B/C、サブクラス 1 SYSREF 信号生成
  • 低ノイズ・インテジャー N PLL
  • 付加出力ジッタ: 6 fsRMS​ 未満
    • (統合 BW = 12 kHz ~ 20 MHz、f = 4.5 GHz)
  • 付加出力ジッタ: 65 fsRMS(ADC S/N 比法)
  • EZSync、ParallelSync マルチチップ同期
  • –229 dBc/Hz 正規化帯域内位相ノイズ・フロア
  • –281 dBc/Hz 正規化インバンド 1/f ノイズ
  • プログラマブルなデジタル粗遅延およびアナログ微遅延を備えた 11 個の独立した低ノイズ出力
  • デバイス・クロックまたは SYSREF 信号のいずれにも使用可能な柔軟性の高い出力
  • 基準入力周波数: 最大 500 MHz
  • LTC6952Wizard ソフトウェア設計ツールをサポート
  • 動作ジャンクション温度範囲: ​–40 ºC ~ 125 °C
製品概要
show more Icon

LTC6952 は、高性能の超低ジッタ JESD204B/C クロック生成およびクロック分配 IC です。リファレンス分周器、フェーズ・ロック・インジケータを備えた位相周波数検出器(PFD)、超低ノイズ・チャージ・ポンプ、およびインテジャー・フィードバック分周器で構成されたフェーズ・ロック・ループ(PLL)コアを内蔵しています。LTC6952 の 11 個の出力は、最大 5 組の JESD204B/C サブクラス 1 デバイス・クロックと SYSREF のペアに 1 つの汎用出力を加えた構成にするか、単純に JESD204B/C 以外のアプリケーション向けに 11 個の汎用クロック出力として構成することができます。各出力には、個別にプログラマブルな独自の周波数分周器と出力ドライバがあります。すべての出力を同期させることも、ハーフ・サイクルのデジタル粗遅延やアナログ微遅延を個別に使用して正確に位相を合わせることもできます。

11 を超える出力が必要になるアプリケーションの場合は、EZSync または ParallelSync 同期プロトコルを使用して、複数の LTC6952 を接続できます。

アプリケーション

  • 高性能データ・コンバータのクロック駆動
  • ワイヤレス・インフラストラクチャ
  • 試験および計測

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$19.54

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC6952IUKG#PBF
  • HTML
  • HTML
LTC6952IUKG#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 20, 2024

- 23_0089

Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process

LTC6952IUKG#PBF

最終販売

LTC6952IUKG#TRPBF

最終販売

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 20, 2024

- 23_0089

arrow down

Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process

LTC6952IUKG#PBF

最終販売

LTC6952IUKG#TRPBF

最終販売

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 4

reference details image

DC2430A

DC2430A Linduino SPI 1:8 Expander Demonstration Board (DC2026 Included)

zoom

DC2430A

DC2430A Linduino SPI 1:8 Expander Demonstration Board (DC2026 Included)

DC2430A Linduino SPI 1:8 Expander Demonstration Board (DC2026 Included)

製品の詳細

Demonstration circuit 2430A is a Linduino® SPI 1:8 Expander Shield. The DC2430A shield routes SPI and I2C signals from one DC2026 to one of eight selectable QuikEval connector sites. When a DC2430A QuikEval connector site is selected, an LED will illuminate next to the active site.




reference details image

DC2664A

ループ・フィルタ付き VCO ライダー基盤

zoom

DC2664A

ループ・フィルタ付き VCO ライダー基盤

ループ・フィルタ付き VCO ライダー基盤

製品の詳細

デモンストレーション回路 2664A は、0.5" × 0.5" VCO パッケージ・フットプリントをサポートする、人気のある ループ・フィルタ付き VCO ライダー基盤です。

DC2664A は、外付けの電圧制御発振器(VCO)を必要とするフェーズ・ロック・ループ(PLL)デバイスの評価を促進します。DC2664A なしでは、VCO と PLL の組み合わせごとに独特なループ・フィルタ設計が必要となり、その結果、それぞれの VCO を評価するためにいくつかの PLL デモ・ボードの修正を行わなければならなくなります。これらのボード修正には時間がかかり、しばしば、 その結果 PLL か VCO に損傷を与えます。

DC2664A は VCO とループ・フィルタを統合し、これらの独特な設計を複数の DC2664A の中に存在させることができるようになります。DC2664A RFOUT と VTUNE SMA の接続により、複数のボード修正から起きる損傷のリスクなしに、複数の VCO を持つ PLL を素早く評価することができます。

VCO は電源のノイズとスプリアスにかなり敏感なことで有名です。DC2664A は、搭載の超低ノイズと超高 PSRR LDO である LT3042 で VCOに電力供給することにより、低ノイズと低スプリアスの実験室の電源を配置する課題を解決します。2 番目の LT3042 LDO はアクティブなループ・フィルタに電力供給するために、DC2664A 上で利用可能です。両方の LDO は単電源から電力供給され、VCO と PLL の組み合わせを評価するために必要な実験室の電源の数を簡略化することができます。

DC2664A は、LTC6955 (DC2611A) と LTC6952 (DC2609A) のデモ・ボードと直接接続させるために設計されました。

reference details image

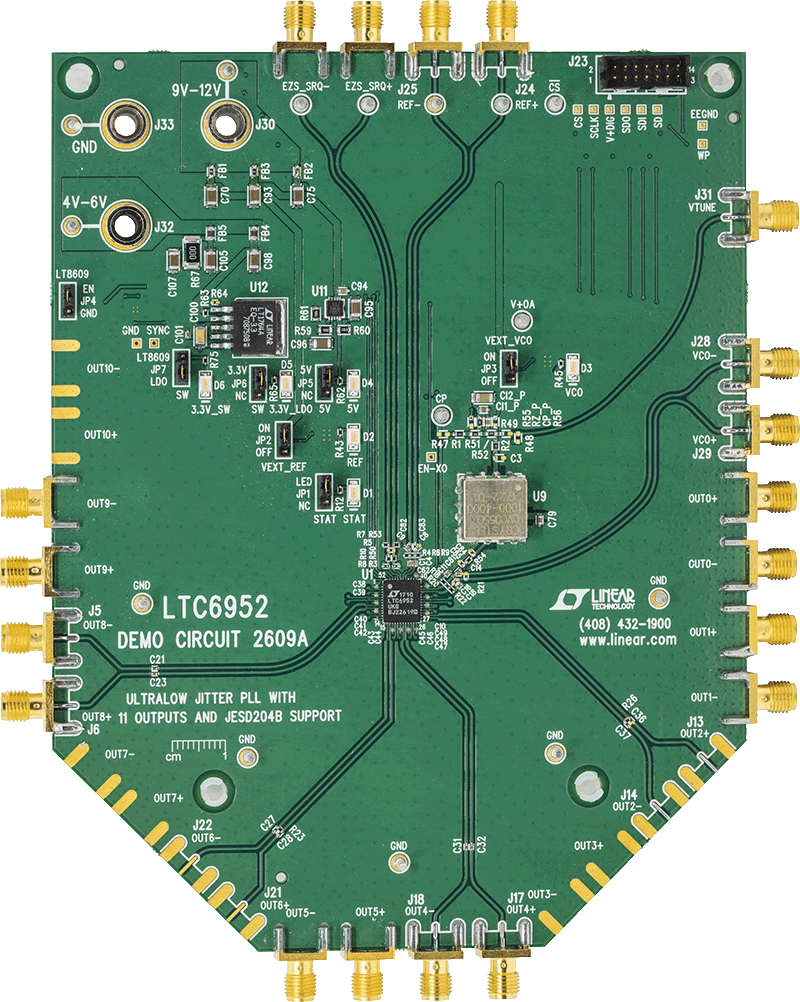

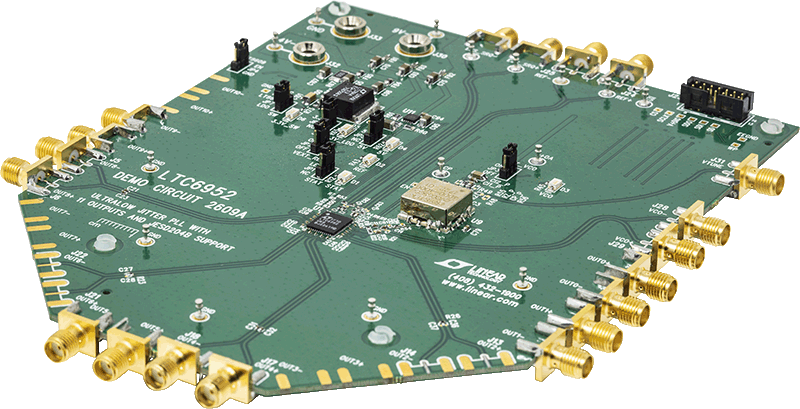

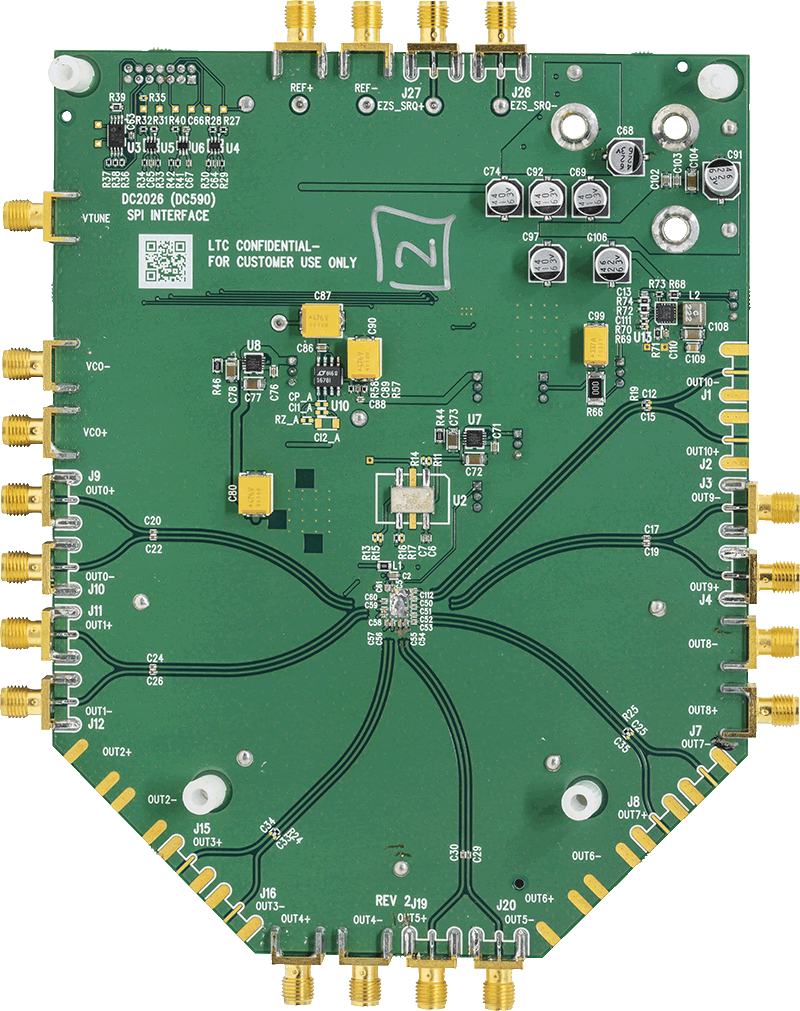

DC2609A
