LTC6946

ノイズとスプリアスを極めて低く抑えたVCO内蔵の0.37GHz~5.7GHz整数分周方式シンセサイザ

すべて表示 showmore-icon

warning : 最終販売 tooltip
warning : 最終販売 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • VCO内蔵の低ノイズ整数分周方式PLL
  • 正規化された帯域内位相ノイズフロア:-226dBc/Hz
  • 正規化された帯域内1/fノイズ:-274dBc/Hz
  • 広帯域出力位相ノイズフロア:-157dBc/Hz
  • 優れたスプリアス特性
  • 出力分周器(1~6、デューティサイクル50%)
  • 出力バッファのミュート
  • 低ノイズのリファレンス・バッファ
  • 250μA~11.2mAの範囲で調整可能なチャージポンプ電流
  • 設定可能な状態出力
  • SPI互換シリアル・ポート制御
  • PLLWizardソフトウェア・デザイン・ツールによるサポート
製品概要
show more Icon

LTC6946は、VCOを内蔵した高性能で低ノイズの5.7GHzフェーズロックループ(PLL)で、リファレンス分周器、フェーズロック・インジケータ付き位相周波数検出器(PFD)、超低ノイズ・チャージポンプ、整数帰還分周器、VCO出力分周器を内蔵しています。チャージポンプは、VCOのモニタに役立つ、選択可能な高電圧および低電圧クランプを内蔵しています。

内蔵された低ノイズVCOに、外付け部品は不要です。このVCOは、外部システムのサポートなしに、正確な出力周波数に内部で較正されます。

LTC6946は、1~6の範囲でプログラム可能なバッファ付きVCO出力分周器を備えており、広い周波数範囲を実現します。


アプリケーション

  • ワイヤレス基地局(LTE、WiMAX、W-CDMA、PCS)
  • ブロードバンド・ワイヤレス・アクセス
  • 軍用および安全無線
  • テストおよび測定

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC6946IUFD-1#PBF
  • HTML
  • HTML
LTC6946IUFD-4#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 24, 2021

- 21_0121

Obsolescence of LTC6945, LTC6946, and LTC6950

LTC6946IUFD-1#PBF

製造中

LTC6946IUFD-4#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 24, 2021

- 21_0121

arrow down

Obsolescence of LTC6945, LTC6946, and LTC6950

LTC6946IUFD-1#PBF

製造中

LTC6946IUFD-4#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 5

reference details image

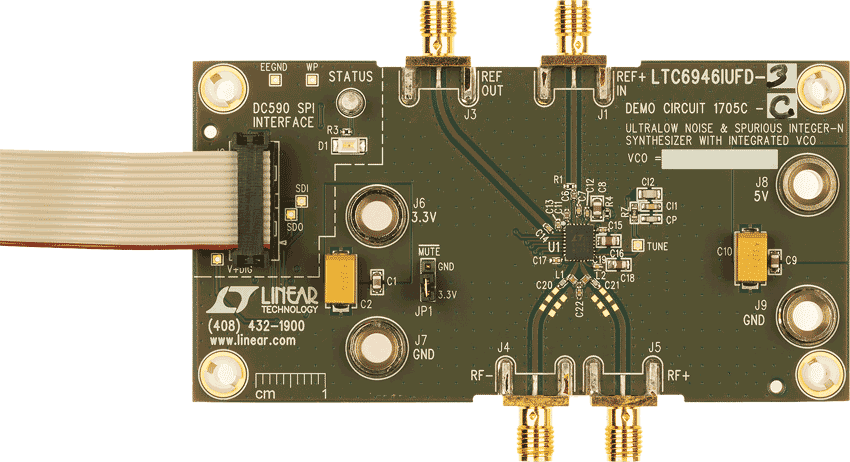

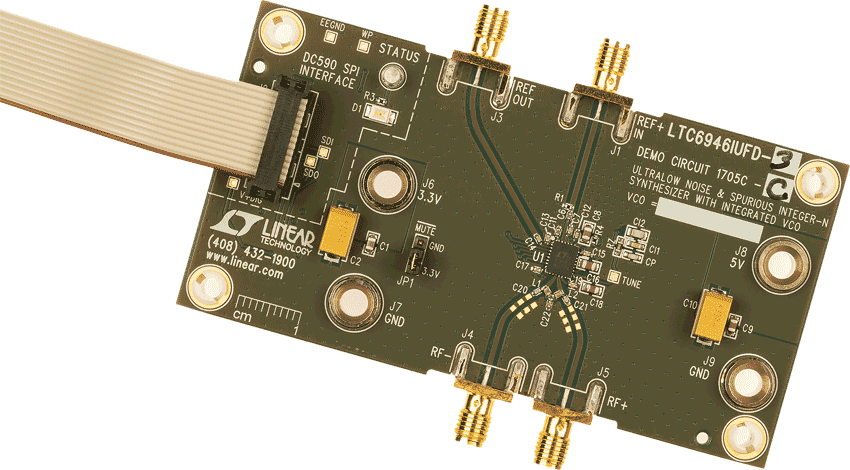

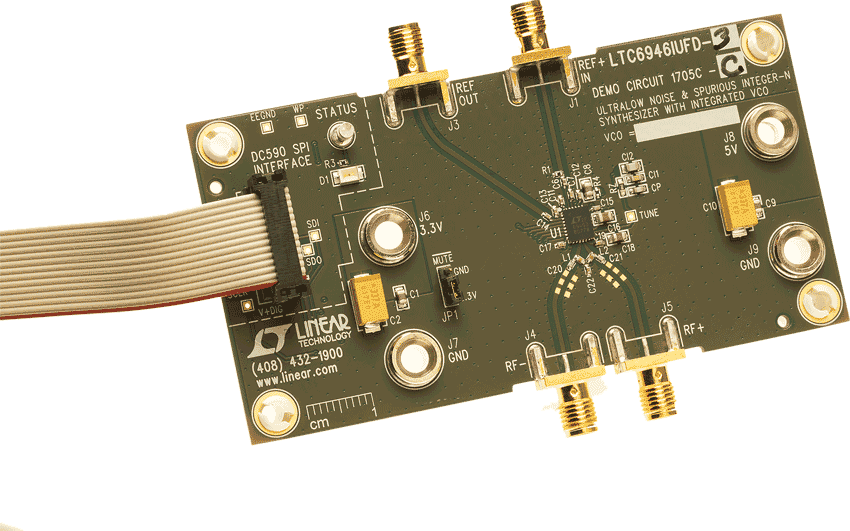

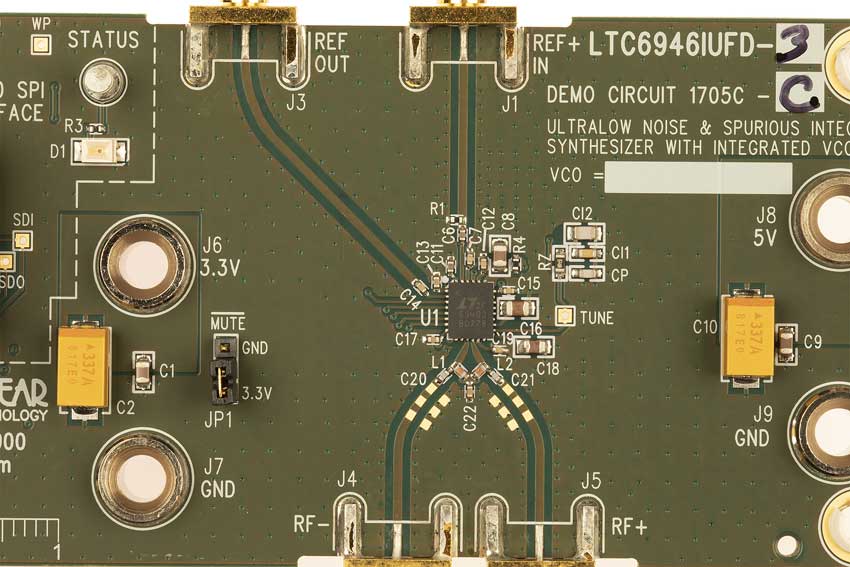

DC1705C-C

LTC6946-3デモ・ボード | 超低ノイズおよびスプリアス、VCO内蔵の640MHz~5.79GHzインテジャーNシンセサイザ(DC590またはDC2026要)

zoom

DC1705C-C

LTC6946-3デモ・ボード | 超低ノイズおよびスプリアス、VCO内蔵の640MHz~5.79GHzインテジャーNシンセサイザ(DC590またはDC2026要)

LTC6946-3デモ・ボード | 超低ノイズおよびスプリアス、VCO内蔵の640MHz~5.79GHzインテジャーNシンセサイザ(DC590またはDC2026要)

製品の詳細

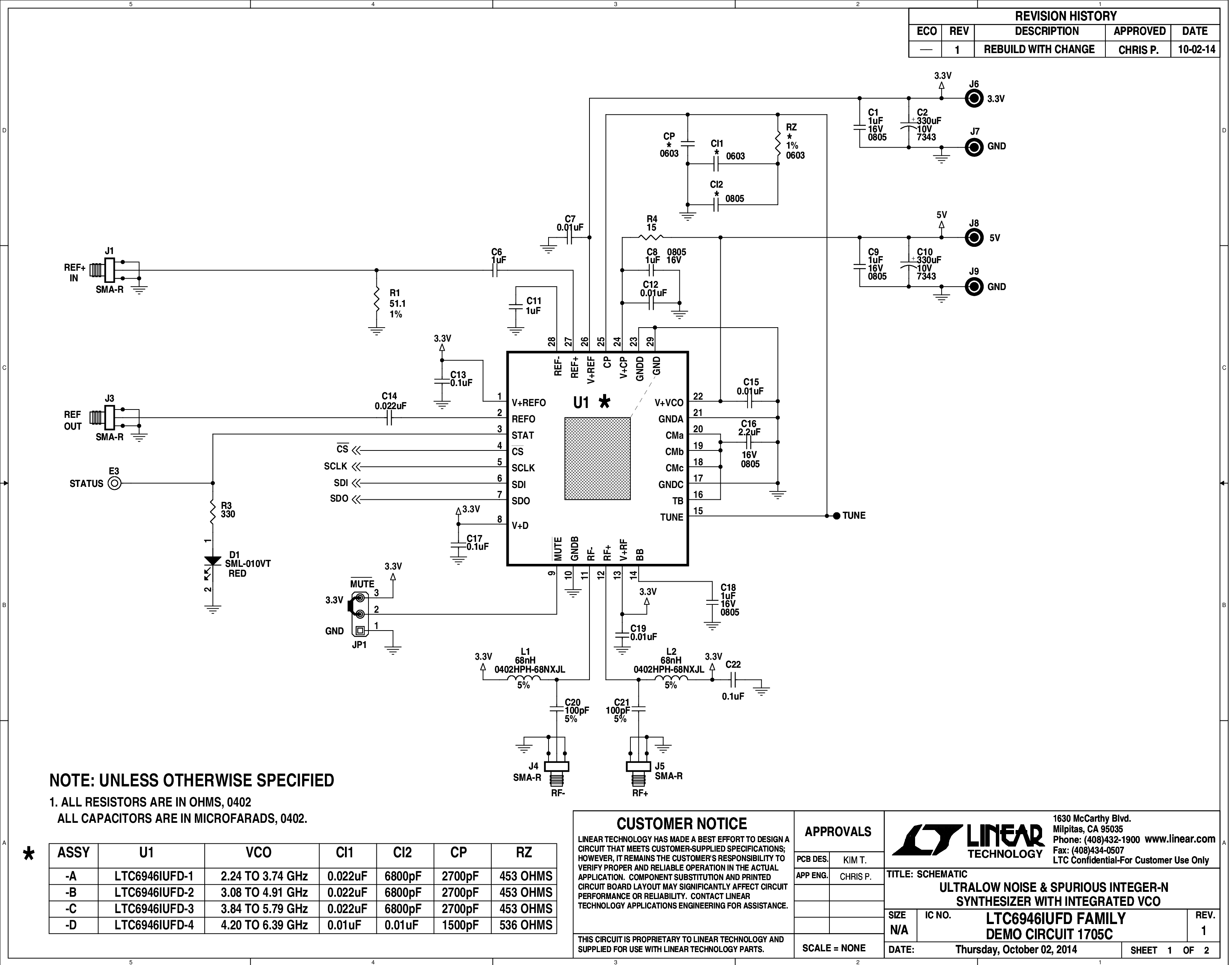

DC1705Cは、超低ノイズおよびスプリアス、VCO内蔵インテジャーN周波数シンセサイザLTC6946を搭載しています。VCOは外付け部品を使用せず、外部システムのサポートなしに内部で補正されます。

DC1705Cには4つのオプションがあり、LTC6946の各バージョンごとに1つずつです。デモ使用説明書の表1はDC1705Cの使用可能なオプションを説明しています。

各DC1705Cは、リファレンス周波数入力fREF(REF+ IN)、リファレンス出力バッファ(REF OUT)、および差動RF出力(RF+およびRF–)に50Ω SMAコネクタを提供します。DC590 USBシリアル・コントローラ・ボードはLTC6946とのSPI通信に使用され、付属のPLLWizardソフトウェアにより制御されます。

ソフトウェア

pdf icon

ZIP

14.18 M

reference details image

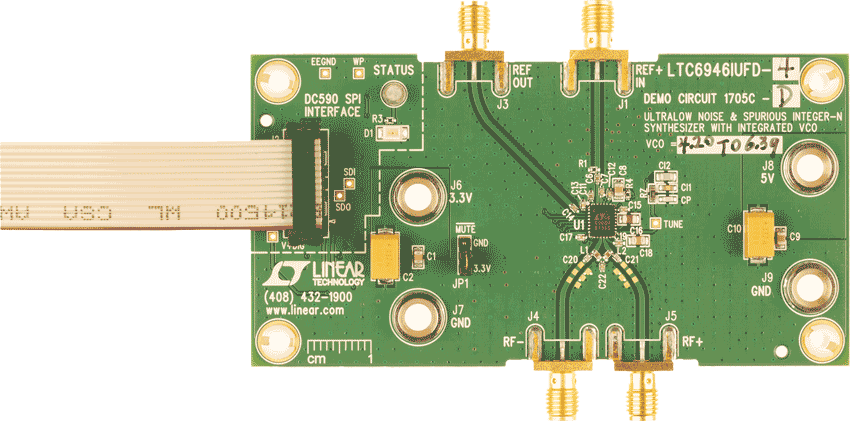

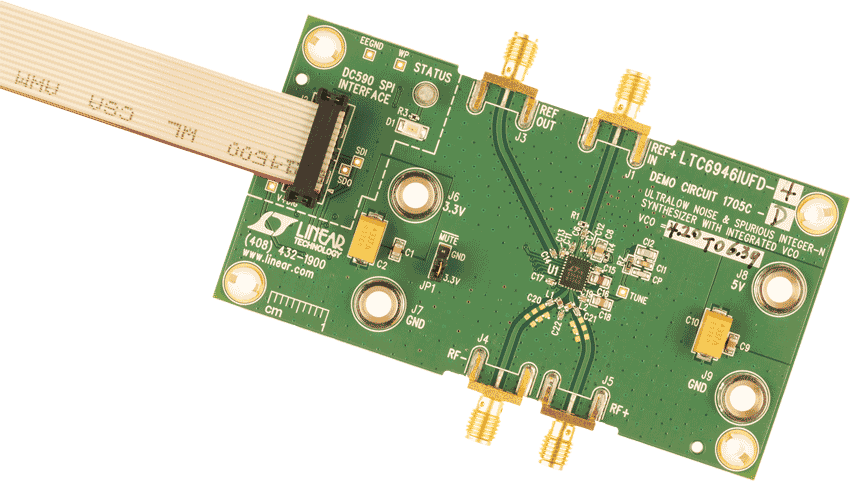

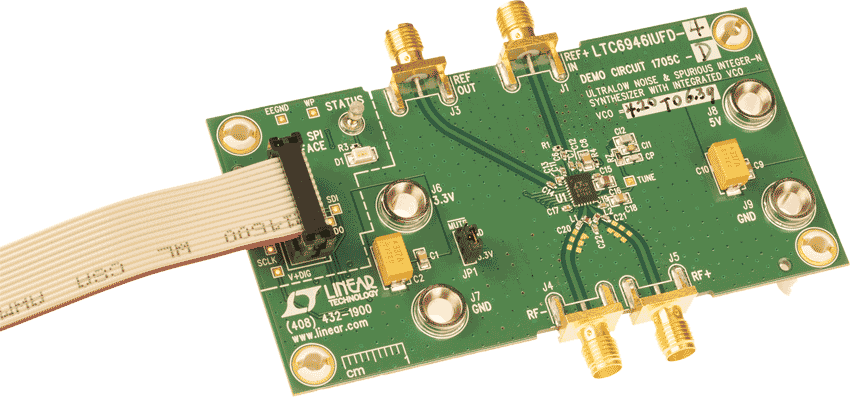

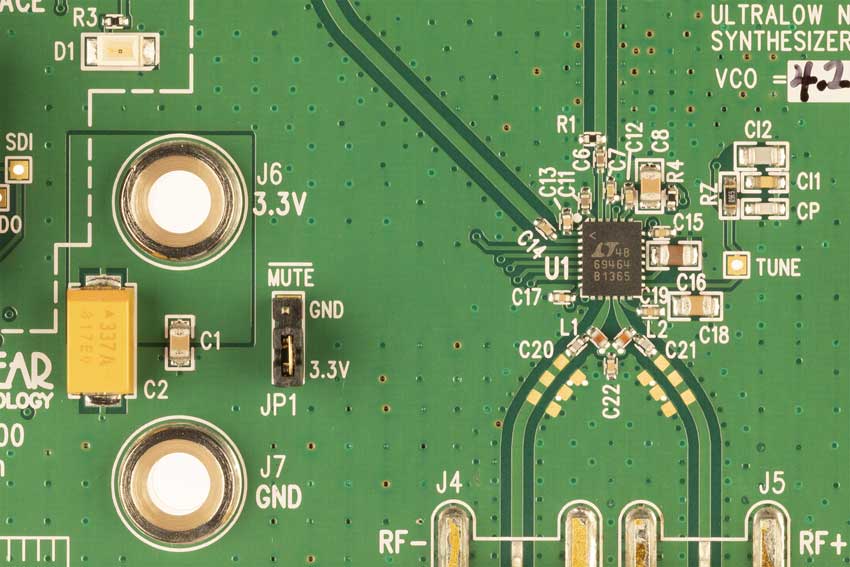

DC1705C-D

LTC6946-4デモ・ボード | 超低ノイズおよびスプリアス、VCO内蔵の700MHz~6.39GHzインテジャーNシンセサイザ(DC590またはDC2026要)

zoom

DC1705C-D

LTC6946-4デモ・ボード | 超低ノイズおよびスプリアス、VCO内蔵の700MHz~6.39GHzインテジャーNシンセサイザ(DC590またはDC2026要)

LTC6946-4デモ・ボード | 超低ノイズおよびスプリアス、VCO内蔵の700MHz~6.39GHzインテジャーNシンセサイザ(DC590またはDC2026要)

製品の詳細

DC1705Cは、超低ノイズおよびスプリアス、VCO内蔵インテジャーN周波数シンセサイザLTC6946を搭載しています。VCOは外付け部品を使用せず、外部システムのサポートなしに内部で補正されます。

DC1705Cには4つのオプションがあり、LTC6946の各バージョンごとに1つずつです。デモ使用説明書の表1はDC1705Cの使用可能なオプションを説明しています。

各DC1705Cは、リファレンス周波数入力fREF(REF+ IN)、リファレンス出力バッファ(REF OUT)、および差動RF出力(RF+およびRF–)に50Ω SMAコネクタを提供します。DC590 USBシリアル・コントローラ・ボードはLTC6946とのSPI通信に使用され、付属のPLLWizardソフトウェアにより制御されます。

ソフトウェア

pdf icon

ZIP

14.18 M

reference details image

DC1705C-B

LTC6946-2デモ・ボード | 超低ノイズおよびスプリアス、VCO内蔵の513MHz~4.91GHzインテジャーNシンセサイザ(DC590またはDC2026要)

zoom

DC1705C-B

LTC6946-2デモ・ボード | 超低ノイズおよびスプリアス、VCO内蔵の513MHz~4.91GHzインテジャーNシンセサイザ(DC590またはDC2026要)

LTC6946-2デモ・ボード | 超低ノイズおよびスプリアス、VCO内蔵の513MHz~4.91GHzインテジャーNシンセサイザ(DC590またはDC2026要)

製品の詳細

DC1705Cは、超低ノイズおよびスプリアス、VCO内蔵インテジャーN周波数シンセサイザLTC6946を搭載しています。VCOは外付け部品を使用せず、外部システムのサポートなしに内部で補正されます。

DC1705Cには4つのオプションがあり、LTC6946の各バージョンごとに1つずつです。デモ使用説明書の表1はDC1705Cの使用可能なオプションを説明しています。

各DC1705Cは、リファレンス周波数入力fREF(REF+ IN)、リファレンス出力バッファ(REF OUT)、および差動RF出力(RF+およびRF–)に50Ω SMAコネクタを提供します。DC590 USBシリアル・コントローラ・ボードはLTC6946とのSPI通信に使用され、付属のPLLWizardソフトウェアにより制御されます。

ソフトウェア

pdf icon

ZIP

14.18 M

reference details image

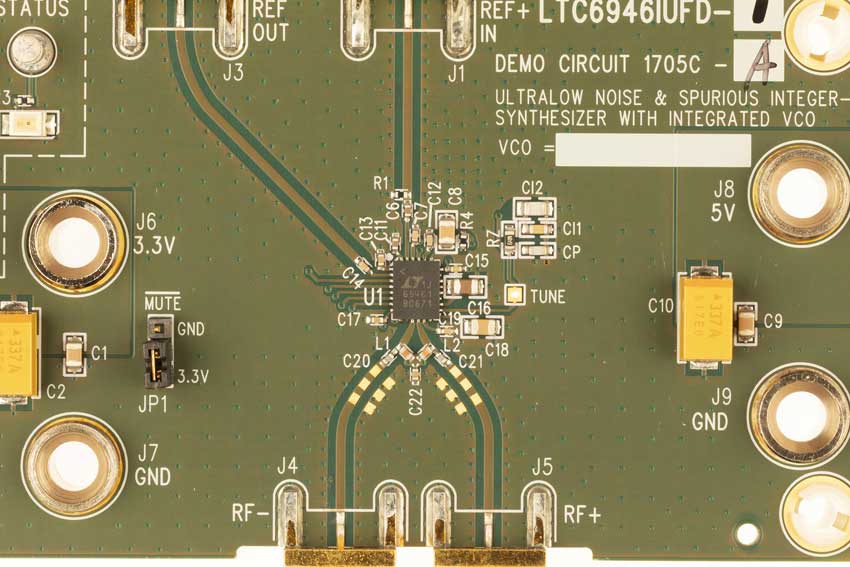

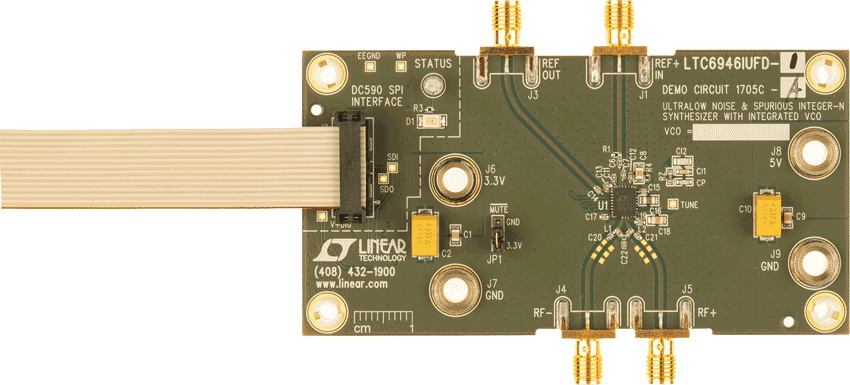

DC1705C-A

LTC6946-1デモ・ボード | 超低ノイズおよびスプリアス、VCO内蔵の373MHz~3.74GHzインテジャーNシンセサイザ(DC590またはDC2026要)

zoom

DC1705C-A

LTC6946-1デモ・ボード | 超低ノイズおよびスプリアス、VCO内蔵の373MHz~3.74GHzインテジャーNシンセサイザ(DC590またはDC2026要)

LTC6946-1デモ・ボード | 超低ノイズおよびスプリアス、VCO内蔵の373MHz~3.74GHzインテジャーNシンセサイザ(DC590またはDC2026要)

製品の詳細

DC1705Cは、超低ノイズおよびスプリアス、VCO内蔵インテジャーN周波数シンセサイザLTC6946を搭載しています。VCOは外付け部品を使用せず、外部システムのサポートなしに内部で補正されます。

DC1705Cには4つのオプションがあり、LTC6946の各バージョンごとに1つずつです。デモ使用説明書の表1はDC1705Cの使用可能なオプションを説明しています。

各DC1705Cは、リファレンス周波数入力fREF(REF+ IN)、リファレンス出力バッファ(REF OUT)、および差動RF出力(RF+およびRF–)に50Ω SMAコネクタを提供します。DC590 USBシリアル・コントローラ・ボードはLTC6946とのSPI通信に使用され、付属のPLLWizardソフトウェアにより制御されます。

ソフトウェア

pdf icon

ZIP

14.18 M

reference details image

DC2429A

LT3042 Low Noise PLL/VCO Power Supply Board with Onboard 100MHz Reference Frequency

zoom

DC2429A

LT3042 Low Noise PLL/VCO Power Supply Board with Onboard 100MHz Reference Frequency

LT3042 Low Noise PLL/VCO Power Supply Board with Onboard 100MHz Reference Frequency

製品の詳細

Demonstration Circuit 2429A is a PLL/VCO Supply and Reference Frequency Board that features the LT3042, an ultralow noise and ultrahigh PSRR RF linear regulator. When powered from a 6V to 20V lab or wall wart supply, the DC2429A produces four ultralow noise supplies using seven LT3042s. These supplies include a fixed 3.3V/800mA supply (four LT3042's in parallel), a fixed 5V/200mA supply, a fixed 3.3V/200mA supply that powers an onboard 100MHz ultralow jitter crystal oscillator, and an adjustable voltage (2.5V to 15V), 200mA supply ideal for powering external VCOs. The DC2429 ensures PLL/VCO evaluation meets data sheet performance.





ツールおよびシミュレーション

ツールおよびシミュレーション 3

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入
