LTC6908

スペクトル拡散変調付き抵抗設定SOT-23発振器

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 28
1Ku当たりの価格 最低価格:$2.05
機能
  • LTC6908-1:相補出力(0°/180°)
  • LTC6908-2:直交出力 (0°/90°)
  • 周波数範囲:50kHz~10MHz
  • 1本の抵抗で周波数を設定
  • オプションのスペクトル拡散周波数変調により、EMC性能を改善
  • ±10%の周波数拡散
  • 消費電流:400μA(標準)(V+=5V、50kHz)
  • 周波数誤差:1.5%以下(最大)(TA=25℃、V+=3V)
  • 温度安定度:±40ppm/°C
  • 高速起動:260μs(標準)(1MHz時)
  • 安定するまで出力をミュート
  • 2.7V~5.5V単電源動作
  • 高さの低い(1mm)ThinSOTおよびDFN(2mm×3mm)パッケージ
製品概要
show more Icon

LTC6908は、位相を180°または90°ずらした2つの出力を供給する、使いやすい高精度発振器です。発振周波数は1本の外付け抵抗(RSET)で設定されます。また、スペクトル拡散周波数変調(SSFM)が可能なので、電磁環境適合性(EMC)性能を向上させることができます。

LTC6908は2.7V~5.5Vの単電源で動作し、レール・トゥ・レールの50%デューティサイクル方形波出力を供給します。10k~2Mの1本の抵抗を使用することにより、50kHz~10MHz(5V電源時)の範囲で発振周波数を選択できます。この発振器は次式を基に容易にプログラムできます:

fOUT=10MHz・10k/RSET

LTC6908のSSFM機能は、擬似ランダム・ノイズ(PRN)信号で出力周波数を変調することにより、電磁放射線のピークレベルを低下させ、EMC性能を向上させることができます。周波数拡散量は中心周波数の±10%に固定されます。SSFMがイネーブルされている場合、変調レートはユーザによって選択されます。fOUT/16、fOUT/32、fOUT/64の3種類の変調レートが可能です。


アプリケーション

  • スイッチング電源のクロック・リファレンス
  • バッテリ駆動の携帯機器
  • プログラム可能な高精度発振器
  • チャージポンプ・ドライバ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 28
1Ku当たりの価格 最低価格:$2.05

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC6908CDCB-1#TRMPBF
  • HTML
  • HTML
LTC6908CDCB-1#TRPBF
  • HTML
  • HTML
LTC6908CDCB-2#TRMPBF
  • HTML
  • HTML
LTC6908CDCB-2#TRPBF
  • HTML
  • HTML
LTC6908CS6-1#TRMPBF
  • HTML
  • HTML
LTC6908CS6-1#TRPBF
  • HTML
  • HTML
LTC6908CS6-2#TRMPBF
  • HTML
  • HTML
LTC6908CS6-2#TRPBF
  • HTML
  • HTML
LTC6908HS6-1#TRMPBF
  • HTML
  • HTML
LTC6908HS6-1#TRPBF
  • HTML
  • HTML
LTC6908HS6-1#WTRMPBF
  • HTML
  • HTML
LTC6908HS6-1#WTRPBF
  • HTML
  • HTML
LTC6908HS6-2#TRMPBF
  • HTML
  • HTML
LTC6908HS6-2#TRPBF
  • HTML
  • HTML
LTC6908HS6-2#WTRMPBF
  • HTML
  • HTML
LTC6908HS6-2#WTRPBF
  • HTML
  • HTML
LTC6908IDCB-1#TRMPBF
  • HTML
  • HTML
LTC6908IDCB-1#TRPBF
  • HTML
  • HTML
LTC6908IDCB-2#TRMPBF
  • HTML
  • HTML
LTC6908IDCB-2#TRPBF
  • HTML
  • HTML
LTC6908IS6-1#TRMPBF
  • HTML
  • HTML
LTC6908IS6-1#TRPBF
  • HTML
  • HTML
LTC6908IS6-1#WTRMPBF
  • HTML
  • HTML
LTC6908IS6-1#WTRPBF
  • HTML
  • HTML
LTC6908IS6-2#TRMPBF
  • HTML
  • HTML
LTC6908IS6-2#TRPBF
  • HTML
  • HTML
LTC6908IS6-2#WTRMPBF
  • HTML
  • HTML
LTC6908IS6-2#WTRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 30, 2020

- 20_0244

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC6908CDCB-1#TRMPBF

製造中

LTC6908CDCB-1#TRPBF

製造中

LTC6908CDCB-2#TRMPBF

製造中

LTC6908CDCB-2#TRPBF

製造中

LTC6908CS6-1#TRMPBF

製造中

LTC6908CS6-1#TRPBF

製造中

LTC6908CS6-2#TRMPBF

製造中

LTC6908CS6-2#TRPBF

製造中

LTC6908HS6-1#TRMPBF

製造中

LTC6908HS6-1#TRPBF

製造中

LTC6908HS6-1#WTRMPBF

LTC6908HS6-1#WTRPBF

LTC6908HS6-2#TRMPBF

製造中

LTC6908HS6-2#TRPBF

製造中

LTC6908HS6-2#WTRMPBF

LTC6908HS6-2#WTRPBF

LTC6908IDCB-1#TRMPBF

製造中

LTC6908IDCB-1#TRPBF

製造中

LTC6908IDCB-2#TRMPBF

製造中

LTC6908IDCB-2#TRPBF

製造中

LTC6908IS6-1#TRMPBF

製造中

LTC6908IS6-1#TRPBF

製造中

LTC6908IS6-1#WTRMPBF

LTC6908IS6-1#WTRPBF

LTC6908IS6-2#TRMPBF

製造中

LTC6908IS6-2#TRPBF

製造中

LTC6908IS6-2#WTRMPBF

LTC6908IS6-2#WTRPBF

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 30, 2020

- 20_0244

arrow down

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC6908CDCB-1#TRMPBF

製造中

LTC6908CDCB-1#TRPBF

製造中

LTC6908CDCB-2#TRMPBF

製造中

LTC6908CDCB-2#TRPBF

製造中

LTC6908CS6-1#TRMPBF

製造中

LTC6908CS6-1#TRPBF

製造中

LTC6908CS6-2#TRMPBF

製造中

LTC6908CS6-2#TRPBF

製造中

LTC6908HS6-1#TRMPBF

製造中

LTC6908HS6-1#TRPBF

製造中

LTC6908HS6-1#WTRMPBF

LTC6908HS6-1#WTRPBF

LTC6908HS6-2#TRMPBF

製造中

LTC6908HS6-2#TRPBF

製造中

LTC6908HS6-2#WTRMPBF

LTC6908HS6-2#WTRPBF

LTC6908IDCB-1#TRMPBF

製造中

LTC6908IDCB-1#TRPBF

製造中

LTC6908IDCB-2#TRMPBF

製造中

LTC6908IDCB-2#TRPBF

製造中

LTC6908IS6-1#TRMPBF

製造中

LTC6908IS6-1#TRPBF

製造中

LTC6908IS6-1#WTRMPBF

LTC6908IS6-1#WTRPBF

LTC6908IS6-2#TRMPBF

製造中

LTC6908IS6-2#TRPBF

製造中

LTC6908IS6-2#WTRMPBF

LTC6908IS6-2#WTRPBF

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

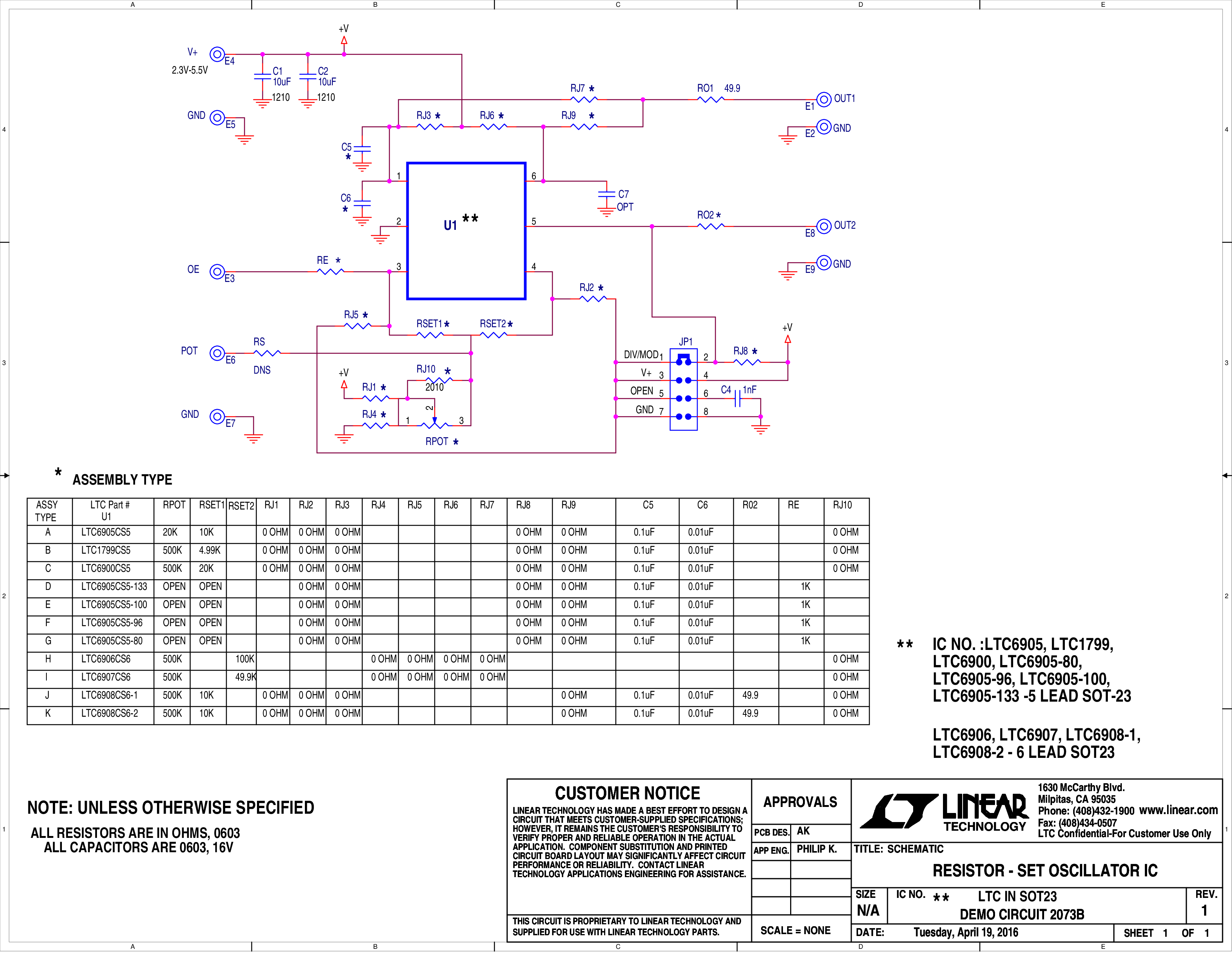

DC2073B-J
