LTC6417

高速クランプを備えた1.6GHz低ノイズ高直線性差動バッファ/16ビットA/Dコンバータ・ドライバ

すべて表示 showmore-icon

warning : 最終販売 tooltip
warning : 最終販売 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.65
特長
  • –3dB小信号帯域幅:1.6GHz
  • 50Ω負荷を低歪みで駆動する2.4VP-P出力
    • 140MHzでのHD2/HD3:-100dBc/-69dBc
    • 140MHzでのIM3:-80dBcおよびOIP3:46dBm
    • 380MHzでのHD2/HD3:-100dBc/-66dBc
    • 380MHzでのIM3:-68dBcおよびOIP3:39dBm
  • 出力ノイズ:1.5nV/√Hz
  • 入力電流ノイズ:4.3pA/√Hz
  • 回復が速い高速の出力クランプを設定可能
  • 50Ω 差動負荷での最大出力振幅:4.28P-P
  • DC結合された信号経路
  • 単電源4.75V~5.25Vで動作
  • 消費電力:615mW(5V)。370mWまで低減可能。シャットダウン・モード:120mW
  • 3mm x 4mmの20ピンQFNパッケージ
製品概要
show more Icon

LTC6417は、きわめて低いノイズと優れた直線性で50Ω負荷を駆動できる差動ユニティゲイン・バッファです。このデバイスは、DCから600MHzを超える周波数の入力信号で14ビットおよび16ビットの高速パイプラインA/Dコンバータを駆動するのに最適です。差動入力インピーダンスは18.5kΩなので、1:4および1:8のトランスを入力で使用することが可能であり、これによって50Ω系のシステム利得が増加します。

LTC6417は、外付けのバイアス設定部品または利得設定部品、および貫通ピン出力が不要なので、非常に使いやすいデバイスです。このデバイスはDC結合可能で、同相出力オフセットは60mVです。AC結合アプリケーションでは、LTC6417の入力ピンは内部でバイアスされ、VCMピンの電圧で設定される出力同相電圧を供給します。

電源電流は標準で123mAであり、LTC6417は4.75V~5.25Vの電源電圧範囲で動作します。電源電流はPWRADJピンを介して74mAまで減らすことができます。LTC6417はハードウェア・シャットダウン機能も備えており、これによって消費電流は24mAまで減少します。

LTC6417には、後段の回路を保護するのに役立つ調整可能な高速の出力電圧クランピング機能があります。最大振幅はCLHIピンで設定しますが、対称的な最小振幅はデバイス内部で設定されます。LTC6417のVORピンは、クランプによって出力電圧が制限されるとオーバーレンジであることを通知します。

LTC6417のパッケージは、3mm x 4mmの20ピンQFNパッケージです。ピン配列は、リニアテクノロジーの高速14ビットおよび16ビットA/Dコンバータの横に直接並べる配置に合わせて最適化されています。


アプリケーション

  • A/Dコンバータの差動ドライバ
  • CCDバッファ
  • ケーブル・ドライバ
  • 50Ωバッファ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.65

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC6417CUDC#PBF
  • HTML
  • HTML
LTC6417CUDC#TRPBF
  • HTML
  • HTML
LTC6417IUDC#PBF
  • HTML
  • HTML
LTC6417IUDC#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 20, 2024

- 23_0089

Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process

LTC6417CUDC#PBF

最終販売

LTC6417CUDC#TRPBF

最終販売

LTC6417IUDC#PBF

最終販売

LTC6417IUDC#TRPBF

最終販売

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 20, 2024

- 23_0089

arrow down

Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process

LTC6417CUDC#PBF

最終販売

LTC6417CUDC#TRPBF

最終販売

LTC6417IUDC#PBF

最終販売

LTC6417IUDC#TRPBF

最終販売

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC1660B

LTC6417 Demo Circuit 1.6GHz differential ADC buffer, drives 50Ω load

reference details image

DC1685A

LTC6417 と LTC2209 のコンボ・ボード

zoom

DC1685A

LTC6417 と LTC2209 のコンボ・ボード

LTC6417 と LTC2209 のコンボ・ボード

製品の詳細

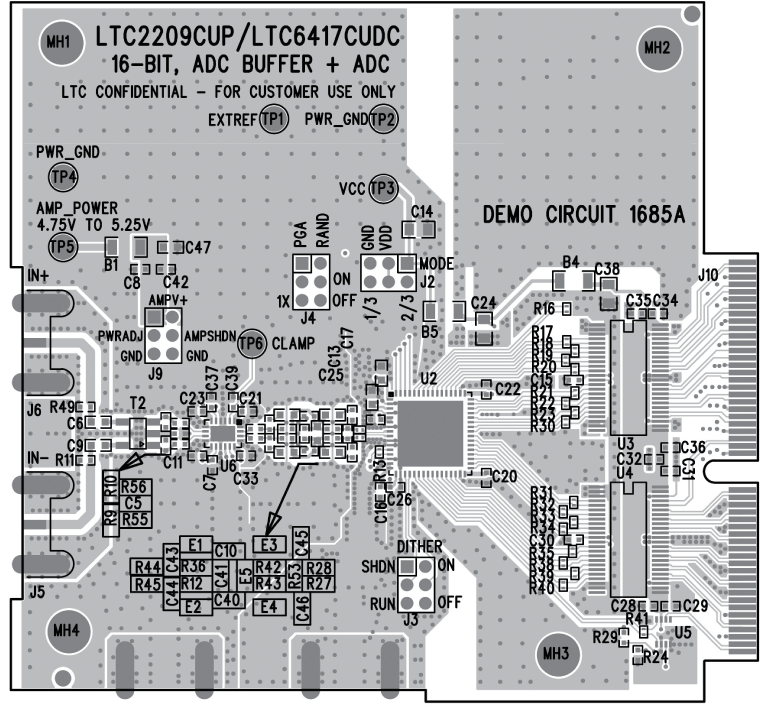

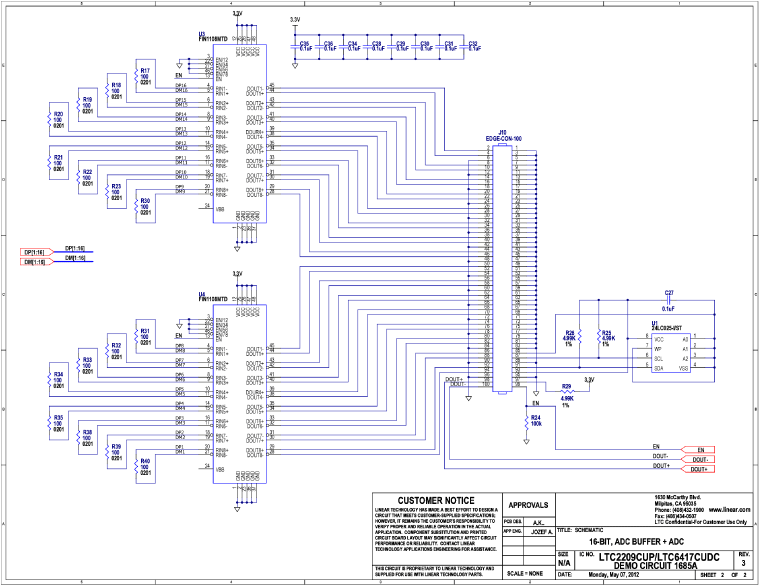

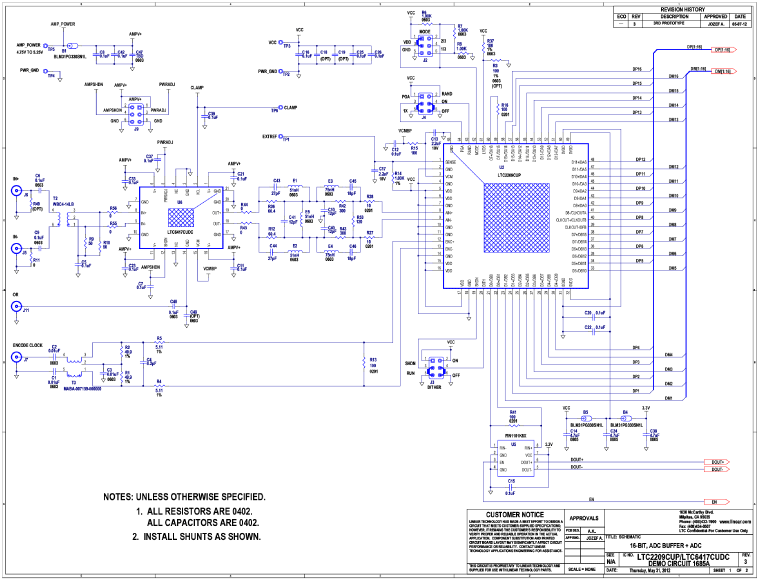

デモ回路 1685A は、LTC6417、LTC2209 を駆動する 1.6 GHz 差動 ADC バッファ、16 ビット 160 Msps ADC を備えています。DC1685B は、バッファと ADCの間に中心を 140 MHz に合わせたバンドパス・フィルタを提供します。フィルタの中心周波数は、各アナログ入力周波数で性能が最適になるように変更できます。シングルエンド入力および差動入力構成の両方に対応できます。DC1685A は DC1281A をベースに開発され、ADC の LTC2209 ファミリーの特徴がよく現れています。
