LTC4361

過電圧/過電流保護コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 24
1Ku当たりの価格 最低価格:$1.86
特長
  • 2.5V~5.5Vで動作
  • 80Vまでの過電圧保護
  • ほとんどのアプリケーションで入力コンデンサやTVSが不要
  • 2% 精度の5.8V過電圧スレッショルド
  • 10%精度の50mV過電流回路ブレーカ
  • 過電圧発生時に 1μs以内でオフ、ソフトなシャットダウン
  • NチャネルMOSFETを制御
  • 調整可能なパワーアップdV/dt により、突入電流を制限
  • 逆電圧保護
  • パワーグッド出力
  • 低電流のシャットダウン
  • 過電流後にラッチオフ (LTC4361-1)または自動リトライ(LTC4361-2)
  • 8ピンThinSOT パッケージと8ピン (2mm × 2mm) DFN パッケージ
製品概要
show more Icon

LTC4361過電圧/過電流保護コントローラは、2.5V~5.5Vのシステムを入力電源の過電圧から保護します。このデバイスは、ACアダプタ、カーバッテリ・アダプタ、USBポートなどの複数の電源オプションを備えた携帯機器向けに設計されています。

LTC4361は入力電源に直列に接続された外付けNチャネルMOSFET を制御します。過渡過電圧が生じると、LTC4361は1μs以内にMOSFETをオフして、下流の部品を入力電源から切断します。誘導性のケーブルの過渡電圧は、MOSFETと負荷容量によって吸収されます。ほとんどのアプリケーションにおいて、LTC4361は過渡電圧サプレッサなどの外付け部品を追加しなくても、最大80Vの過渡電圧保護を実現します。

LTC4361 は遅延付きの起動制御と、突入電流を制限するための調整可能なdV/dtランプアップ制御を備えています。 PWRGDピンは、VINのパワーグッド・モニタを行います。LTC4361 はON ピンによって制御されるソフトなシャットダウン機能を備えており、負電圧保護のためのオプションの外付けPチャネルMOSFETをドライブします。過電圧状態の後、LTC4361は起動遅延をともなって自動的に再起動します。過電流フォールト発生後、 LTC4361-1 はオフのままですが、LTC4361-2は130msの起動遅延の後に自動的に再起動します。


アプリケーション

  • USB 保護
  • ハンドヘルド・コンピュータ
  • 携帯電話/スマートフォン
  • MP3/MP4 プレーヤー
  • デジタルカメラ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 24
1Ku当たりの価格 最低価格:$1.86

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4361CDC-1#TRMPBF
  • HTML
  • HTML
LTC4361CDC-1#TRPBF
  • HTML
  • HTML
LTC4361CDC-2#TRMPBF
  • HTML
  • HTML
LTC4361CDC-2#TRPBF
  • HTML
  • HTML
LTC4361CTS8-1#TRMPBF
  • HTML
  • HTML
LTC4361CTS8-1#TRPBF
  • HTML
  • HTML
LTC4361CTS8-2#TRMPBF
  • HTML
  • HTML
LTC4361CTS8-2#TRPBF
  • HTML
  • HTML
LTC4361HDC-1#TRMPBF
  • HTML
  • HTML
LTC4361HDC-1#TRPBF
  • HTML
  • HTML
LTC4361HDC-2#TRMPBF
  • HTML
  • HTML
LTC4361HDC-2#TRPBF
  • HTML
  • HTML
LTC4361HTS8-1#TRMPBF
  • HTML
  • HTML
LTC4361HTS8-1#TRPBF
  • HTML
  • HTML
LTC4361HTS8-2#TRMPBF
  • HTML
  • HTML
LTC4361HTS8-2#TRPBF
  • HTML
  • HTML
LTC4361IDC-1#TRMPBF
  • HTML
  • HTML
LTC4361IDC-1#TRPBF
  • HTML
  • HTML
LTC4361IDC-2#TRMPBF
  • HTML
  • HTML
LTC4361IDC-2#TRPBF
  • HTML
  • HTML
LTC4361ITS8-1#TRMPBF
  • HTML
  • HTML
LTC4361ITS8-1#TRPBF
  • HTML
  • HTML
LTC4361ITS8-2#TRMPBF
  • HTML
  • HTML
LTC4361ITS8-2#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

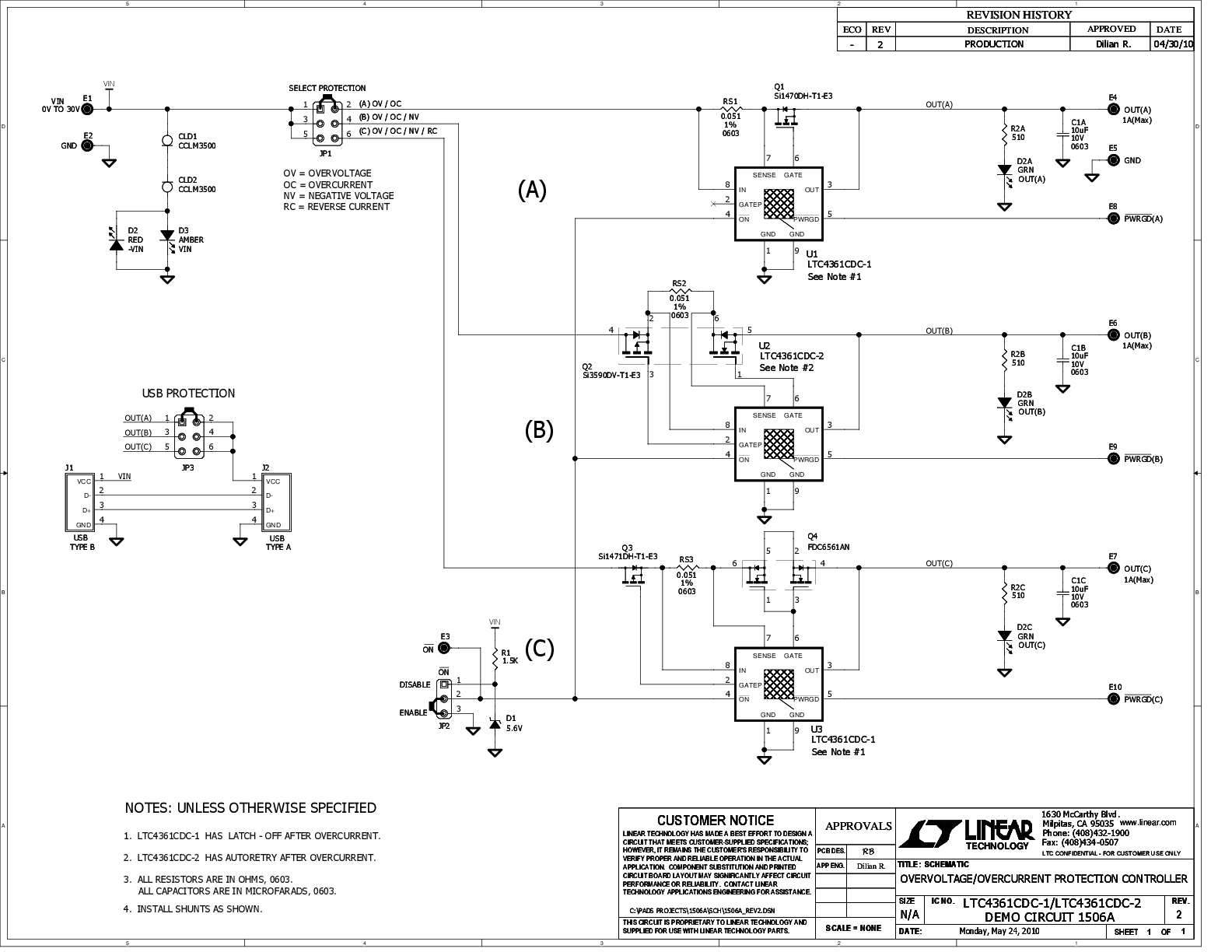

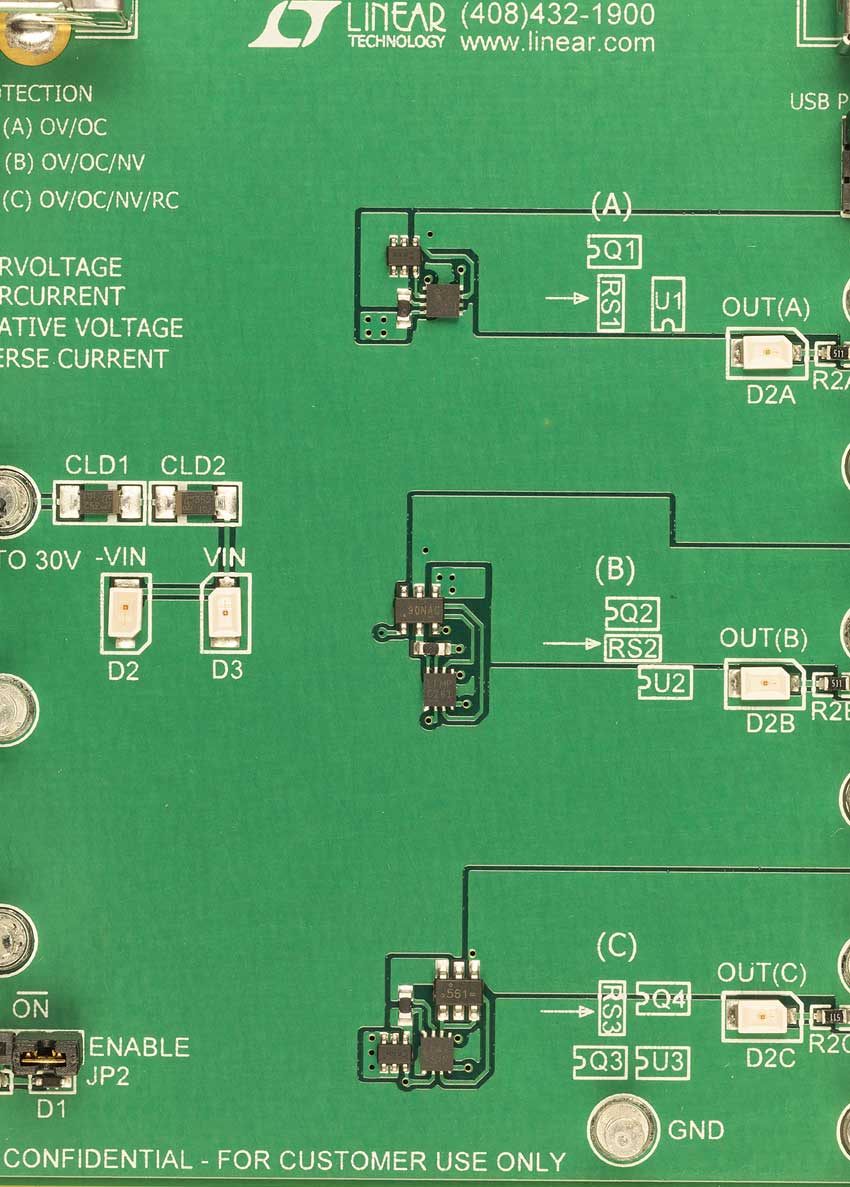

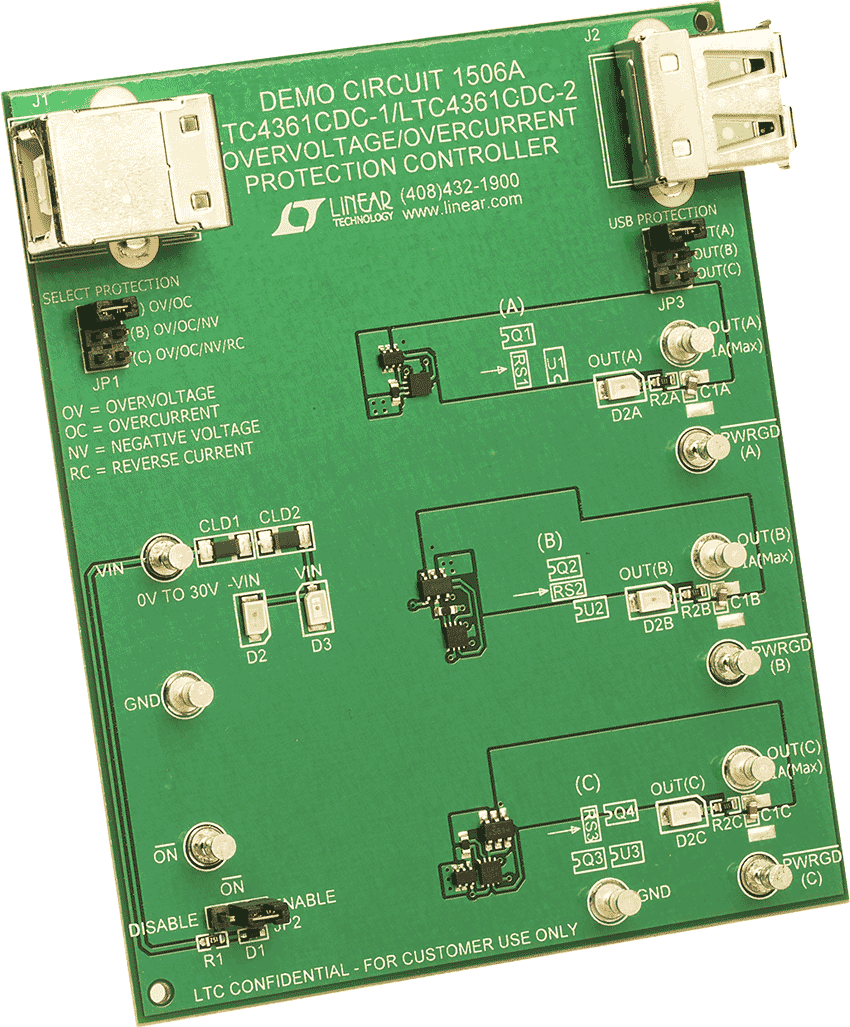

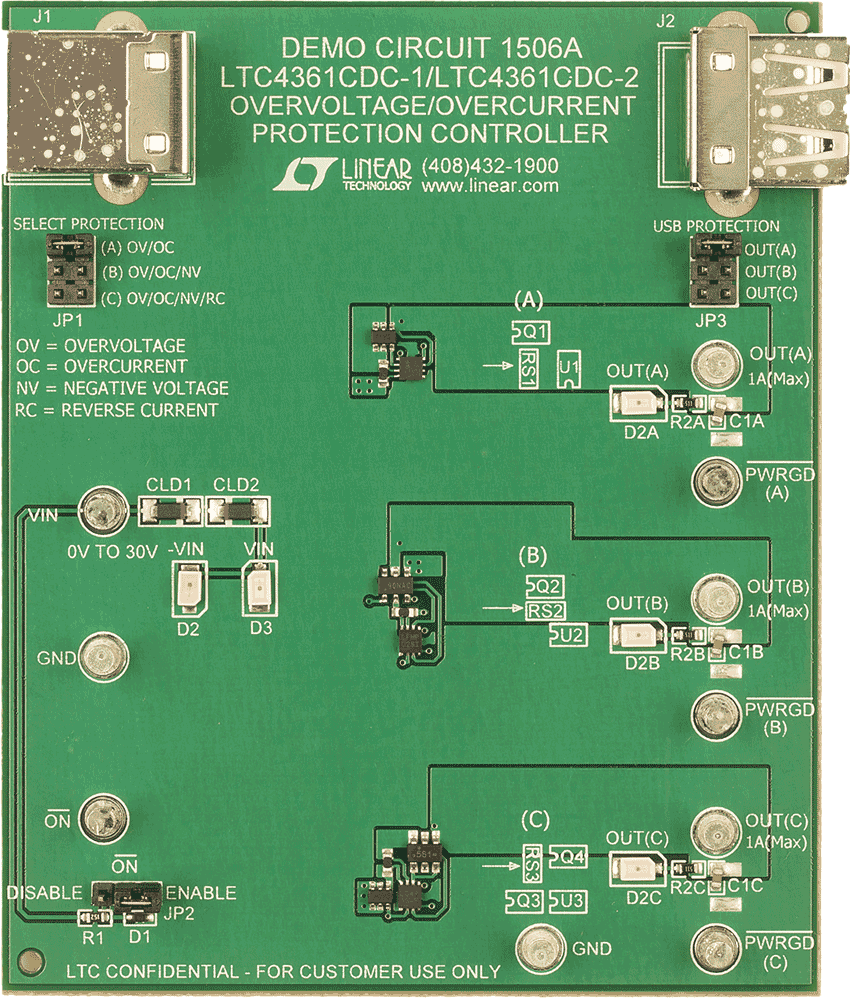

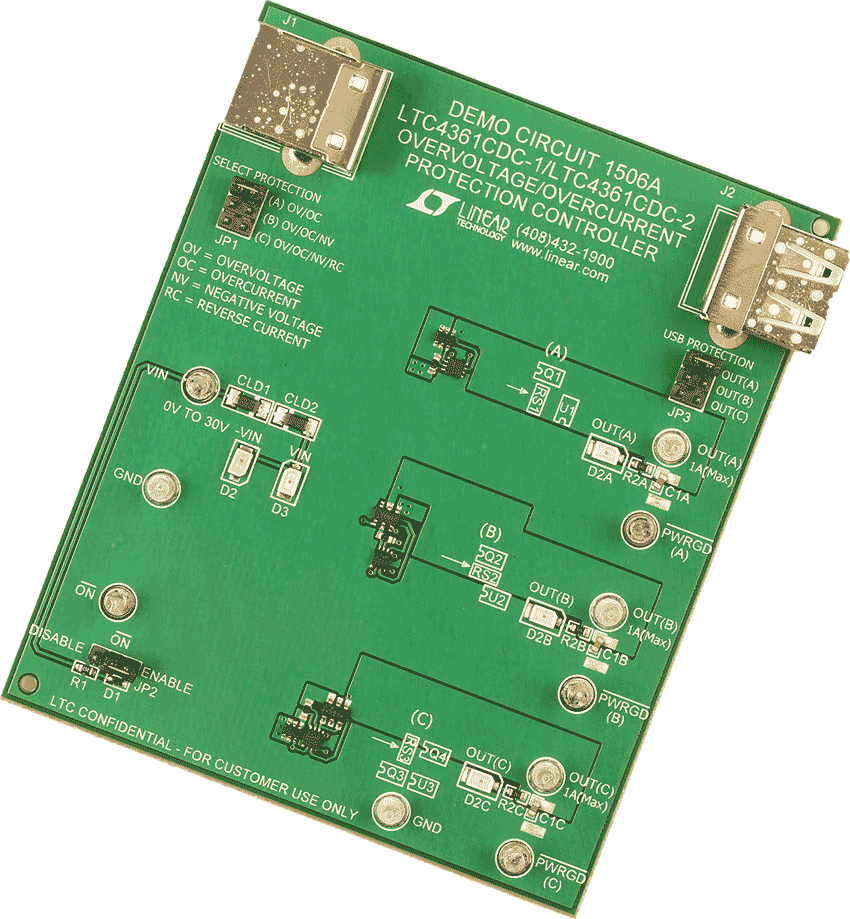

DC1506A

LTC4361-1/LTC4361-2 | Overvoltage/Overcurrent Protection Controller with Latch-off/Auto-Retry

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
