LTC4359

逆入力保護機能を備えた理想ダイオード・コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 26
1Ku当たりの価格 最低価格:$2.54
特長
  • パワー・ショットキ・ダイオードを置き換えることにより電力損失を低減
  • 広い動作電圧範囲:4V~80V
  • -40Vまでの逆入力保護
  • 低いシャットダウン電流:9μA
  • 低い動作電流:150μA
  • 発振のないスムーズな切り替え
  • 1つまたはバック・トゥ・バック接続のNチャネルMOSFETを制御
  • 6ピン(2mm × 3mm)DFNパッケージおよび8ピンMSOPパッケージで供給
  • AEC-Q100準拠により、自動車用アプリケーションに対応
製品概要
show more Icon

LTC4359は、外付けのNチャネルMOSFETを駆動してショットキ・ダイオードを置き換える正の高電圧理想ダイオード・コントローラです。MOSFETの順方向電圧降下を制御して、軽負荷でも発振することなく電流がスムーズに供給されるようにします。電源が故障した場合や短絡した場合は、高速ターンオフによって逆方向電流トランジェントが最小限に抑えられます。シャットダウン・モードが組み込まれているので、静止電流が負荷切り替えアプリケーションでは9μAに、理想ダイオード・アプリケーションでは14μAに低減されます。

大電流ダイオードのアプリケーションで使用した場合、LTC4359は消費電力、熱放散、電圧損失、およびプリント回路基板面積を低減します。動作電圧範囲が広く、逆方向入力電圧に耐える能力を備え、温度定格が高いことにより、LTC4359は、自動車および通信機器の両方のアプリケーションの厳しい要件を満たします。LTC4359は、複数のシステム内の複数の電源と複数の冗長電源とを容易にOR接続することもできます。


アプリケーション

  • 自動車用バッテリの保護
  • 冗長電源
  • 電源電圧の保持
  • 通信機器のインフラ
  • コンピュータ・システム/サーバ
  • 太陽光発電システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 26
1Ku当たりの価格 最低価格:$2.54

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4359CDCB#TRMPBF
  • HTML
  • HTML
LTC4359CDCB#TRPBF
  • HTML
  • HTML
LTC4359CMS8#PBF
  • HTML
  • HTML
LTC4359CMS8#TRPBF
  • HTML
  • HTML
LTC4359CS8#PBF
  • HTML
  • HTML
LTC4359CS8#TRPBF
  • HTML
  • HTML
LTC4359HDCB#TRMPBF
  • HTML
  • HTML
LTC4359HDCB#TRPBF
  • HTML
  • HTML
LTC4359HDCB#WTRMPBF
  • HTML
  • HTML
LTC4359HDCB#WTRPBF
  • HTML
  • HTML
LTC4359HMS8#PBF
  • HTML
  • HTML
LTC4359HMS8#TRPBF
  • HTML
  • HTML
LTC4359HMS8#WPBF
  • HTML
  • HTML
LTC4359HMS8#WTRPBF
  • HTML
  • HTML
LTC4359HS8#PBF
  • HTML
  • HTML
LTC4359HS8#TRPBF
  • HTML
  • HTML
LTC4359IDCB#TRMPBF
  • HTML
  • HTML
LTC4359IDCB#TRPBF
  • HTML
  • HTML
LTC4359IDCB#WTRMPBF
  • HTML
  • HTML
LTC4359IDCB#WTRPBF
  • HTML
  • HTML
LTC4359IMS8#PBF
  • HTML
  • HTML
LTC4359IMS8#TRPBF
  • HTML
  • HTML
LTC4359IMS8#WPBF
  • HTML
  • HTML
LTC4359IMS8#WTRPBF
  • HTML
  • HTML
LTC4359IS8#PBF
  • HTML
  • HTML
LTC4359IS8#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC4359CDCB#TRMPBF

製造中

LTC4359CDCB#TRPBF

製造中

LTC4359CMS8#PBF

製造中

LTC4359CMS8#TRPBF

製造中

LTC4359CS8#PBF

製造中

LTC4359CS8#TRPBF

製造中

LTC4359HDCB#TRMPBF

製造中

LTC4359HDCB#TRPBF

製造中

LTC4359HMS8#PBF

製造中

LTC4359HMS8#TRPBF

製造中

LTC4359HMS8#WPBF

製造中

LTC4359HMS8#WTRPBF

製造中

LTC4359HS8#PBF

製造中

LTC4359HS8#TRPBF

製造中

LTC4359IDCB#TRMPBF

製造中

LTC4359IDCB#TRPBF

製造中

LTC4359IMS8#PBF

製造中

LTC4359IMS8#TRPBF

製造中

LTC4359IMS8#WPBF

製造中

LTC4359IMS8#WTRPBF

製造中

LTC4359IS8#PBF

製造中

LTC4359IS8#TRPBF

製造中

2 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC4359CMS8#PBF

製造中

LTC4359CMS8#TRPBF

製造中

LTC4359HMS8#PBF

製造中

LTC4359HMS8#TRPBF

製造中

LTC4359HMS8#WPBF

製造中

LTC4359HMS8#WTRPBF

製造中

LTC4359IMS8#PBF

製造中

LTC4359IMS8#TRPBF

製造中

LTC4359IMS8#WPBF

製造中

LTC4359IMS8#WTRPBF

製造中

10 12, 2022

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC4359CS8#PBF

製造中

LTC4359CS8#TRPBF

製造中

LTC4359HS8#PBF

製造中

LTC4359HS8#TRPBF

製造中

LTC4359IS8#PBF

製造中

LTC4359IS8#TRPBF

製造中

6 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC4359CS8#PBF

製造中

LTC4359CS8#TRPBF

製造中

LTC4359HS8#PBF

製造中

LTC4359HS8#TRPBF

製造中

LTC4359IS8#PBF

製造中

LTC4359IS8#TRPBF

製造中

10 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

7 12, 2022

- 22_0157

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

6 21, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC4359CDCB#TRMPBF

製造中

LTC4359CDCB#TRPBF

製造中

LTC4359CMS8#PBF

製造中

LTC4359CMS8#TRPBF

製造中

LTC4359CS8#PBF

製造中

LTC4359CS8#TRPBF

製造中

LTC4359HDCB#TRMPBF

製造中

LTC4359HDCB#TRPBF

製造中

LTC4359HMS8#PBF

製造中

LTC4359HMS8#TRPBF

製造中

LTC4359HMS8#WPBF

製造中

LTC4359HMS8#WTRPBF

製造中

LTC4359HS8#PBF

製造中

LTC4359HS8#TRPBF

製造中

LTC4359IDCB#TRMPBF

製造中

LTC4359IDCB#TRPBF

製造中

LTC4359IMS8#PBF

製造中

LTC4359IMS8#TRPBF

製造中

LTC4359IMS8#WPBF

製造中

LTC4359IMS8#WTRPBF

製造中

LTC4359IS8#PBF

製造中

LTC4359IS8#TRPBF

製造中

2 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC4359CMS8#PBF

製造中

LTC4359CMS8#TRPBF

製造中

LTC4359HMS8#PBF

製造中

LTC4359HMS8#TRPBF

製造中

LTC4359HMS8#WPBF

製造中

LTC4359HMS8#WTRPBF

製造中

LTC4359IMS8#PBF

製造中

LTC4359IMS8#TRPBF

製造中

LTC4359IMS8#WPBF

製造中

LTC4359IMS8#WTRPBF

製造中

10 12, 2022

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC4359CS8#PBF

製造中

LTC4359CS8#TRPBF

製造中

LTC4359HS8#PBF

製造中

LTC4359HS8#TRPBF

製造中

LTC4359IS8#PBF

製造中

LTC4359IS8#TRPBF

製造中

6 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC4359CS8#PBF

製造中

LTC4359CS8#TRPBF

製造中

LTC4359HS8#PBF

製造中

LTC4359HS8#TRPBF

製造中

LTC4359IS8#PBF

製造中

LTC4359IS8#TRPBF

製造中

10 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

7 12, 2022

- 22_0157

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

6 21, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

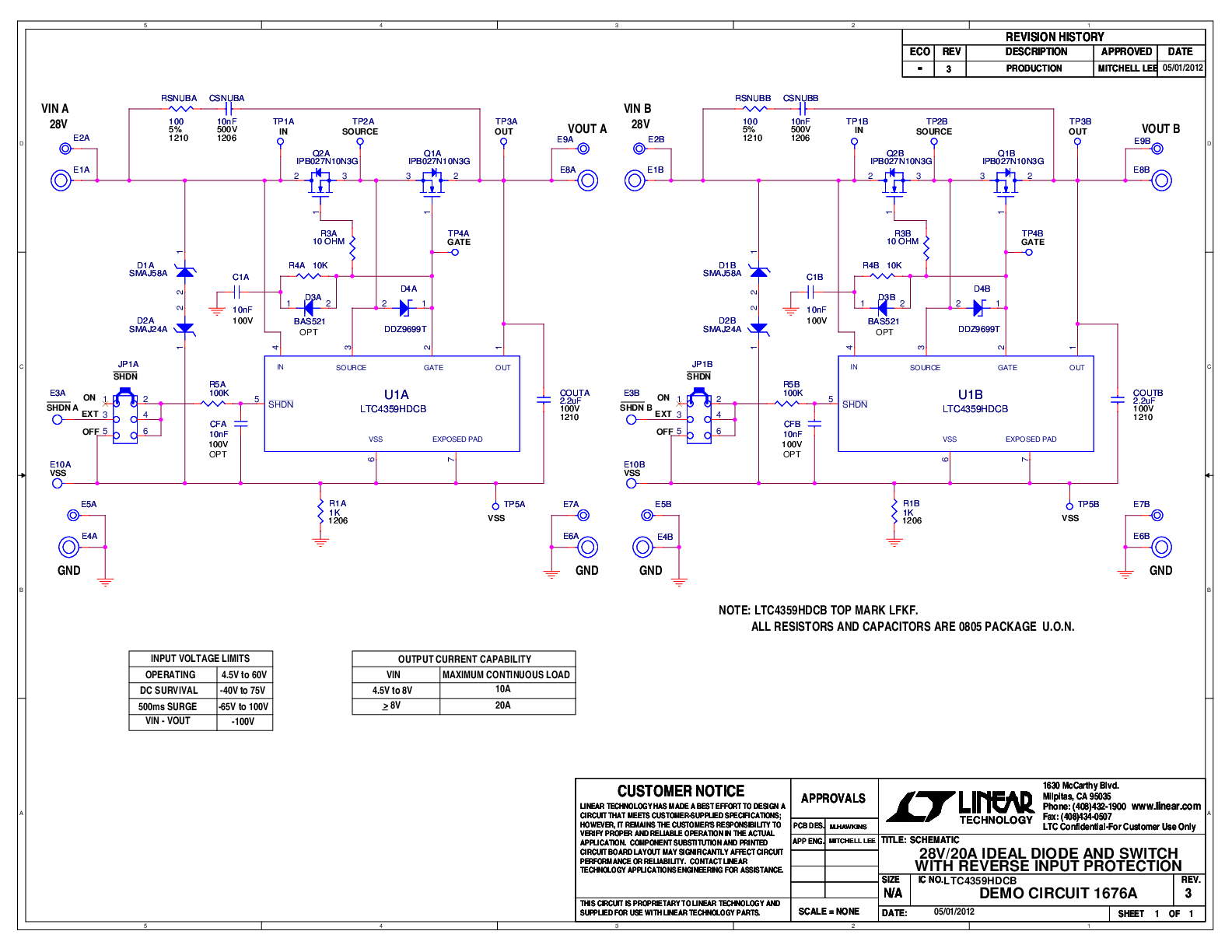

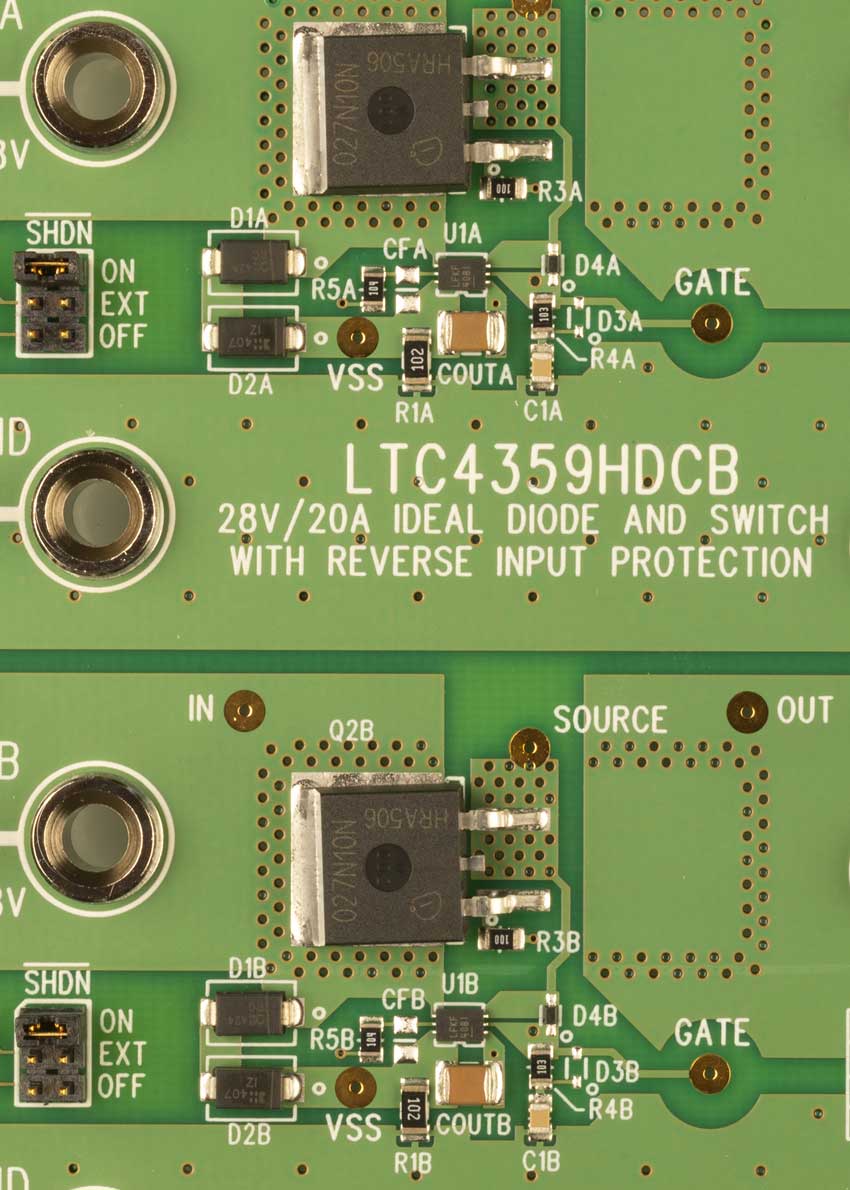

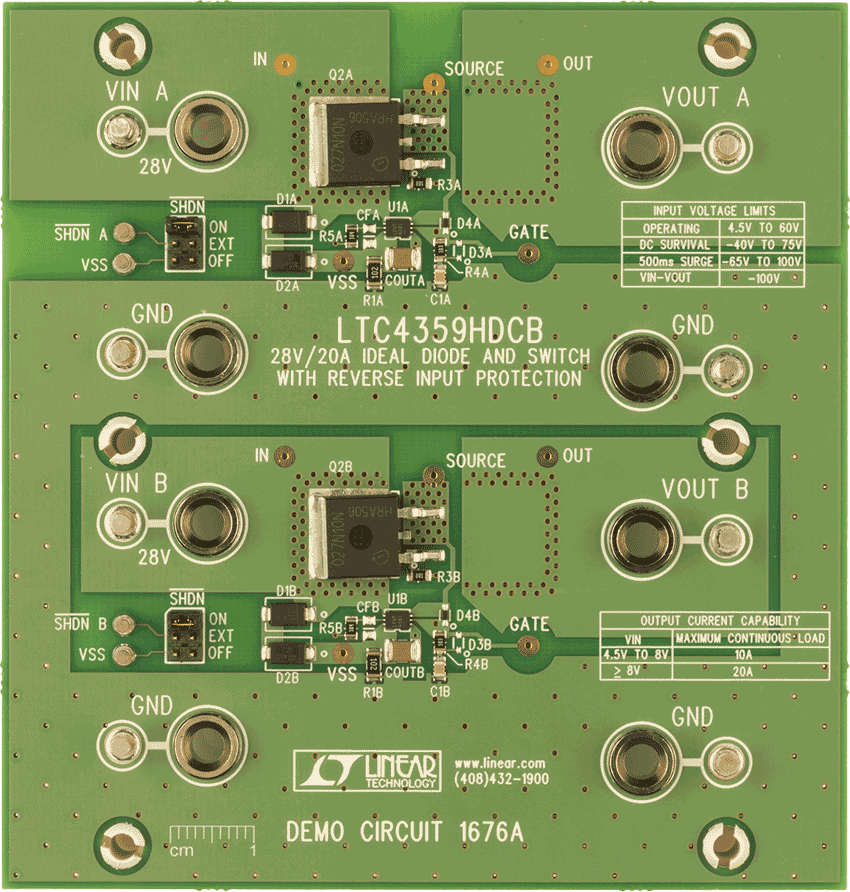

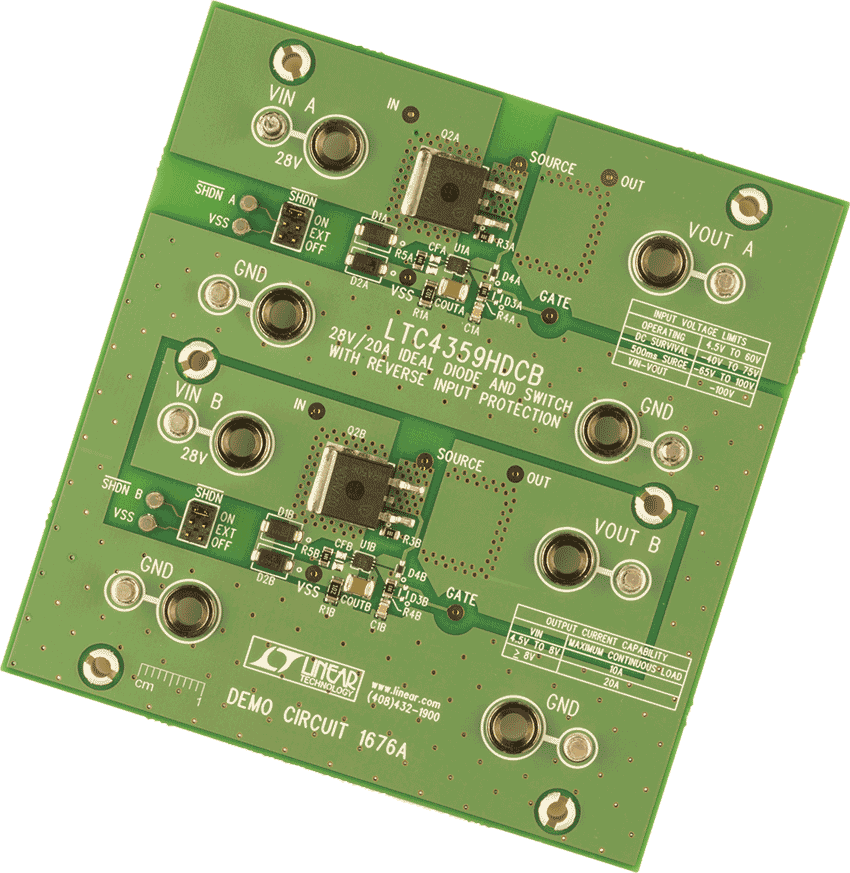

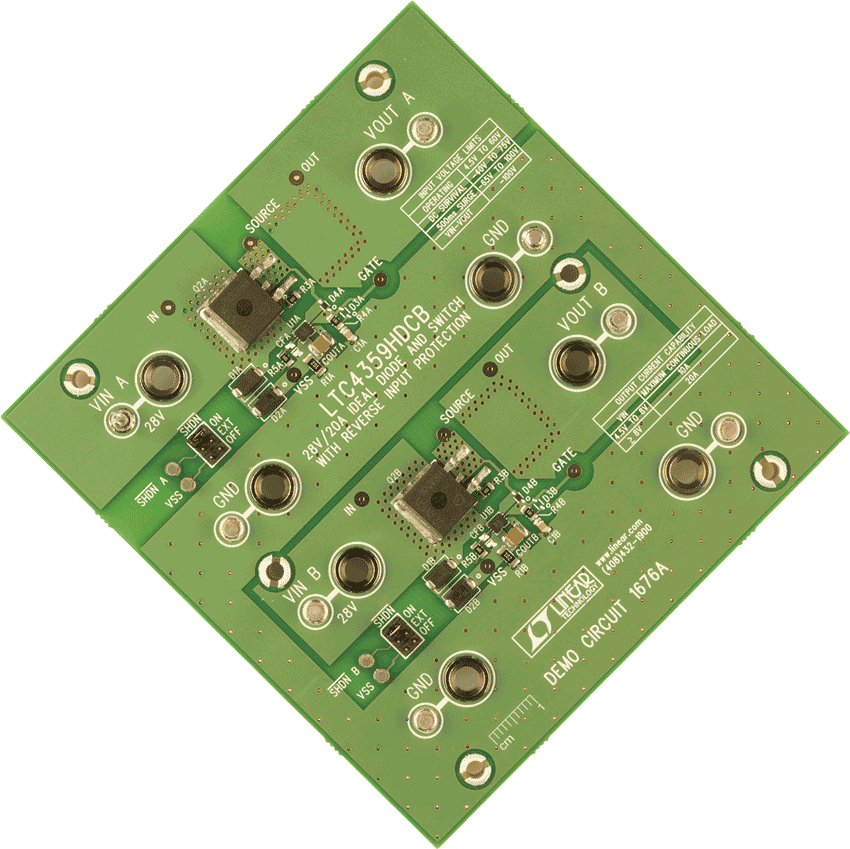

DC1676A

LTC4359DCB Demoboard: 28V, 20A Ideal Diode and Switch with Reverse Input Protection

reference details image

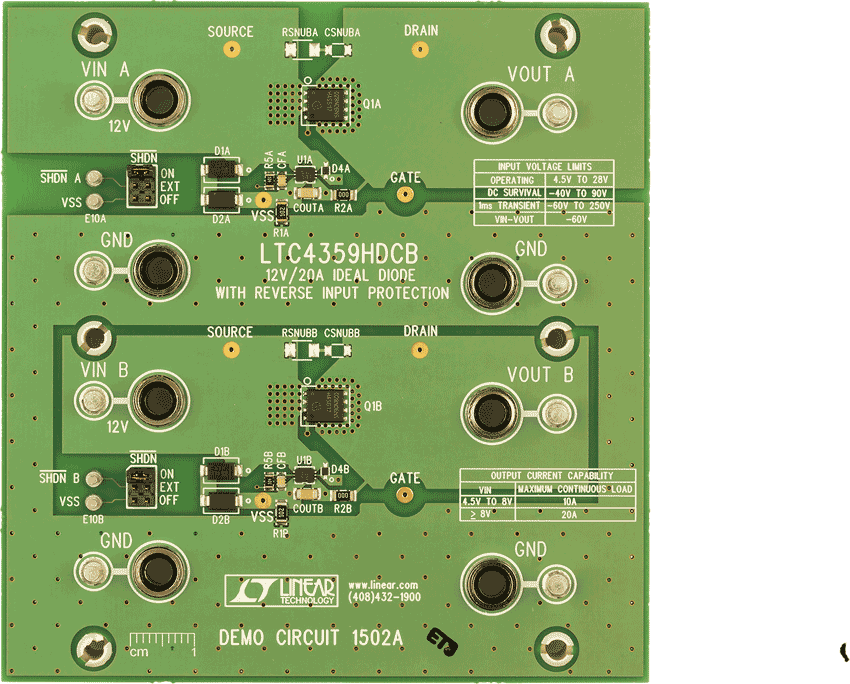

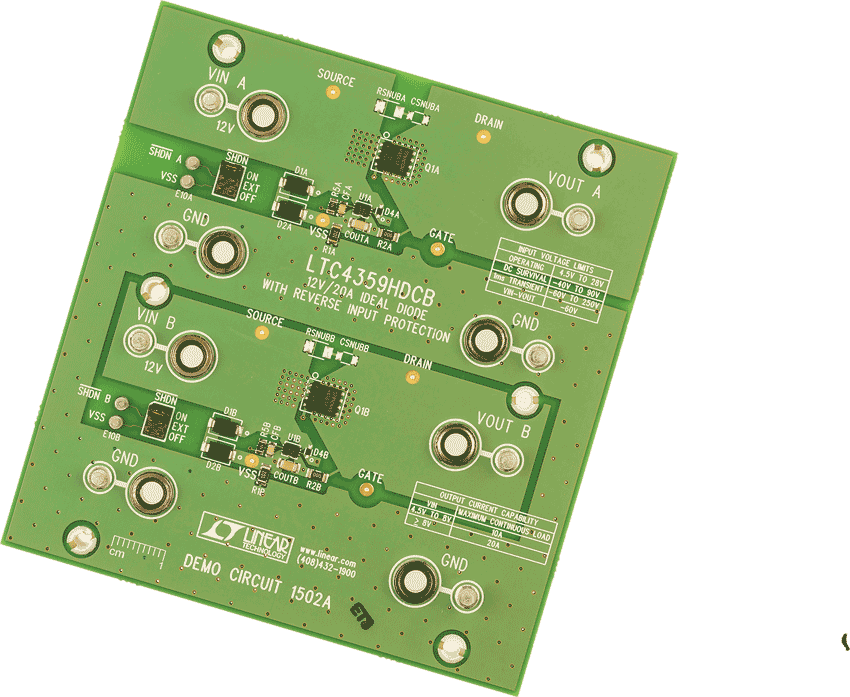

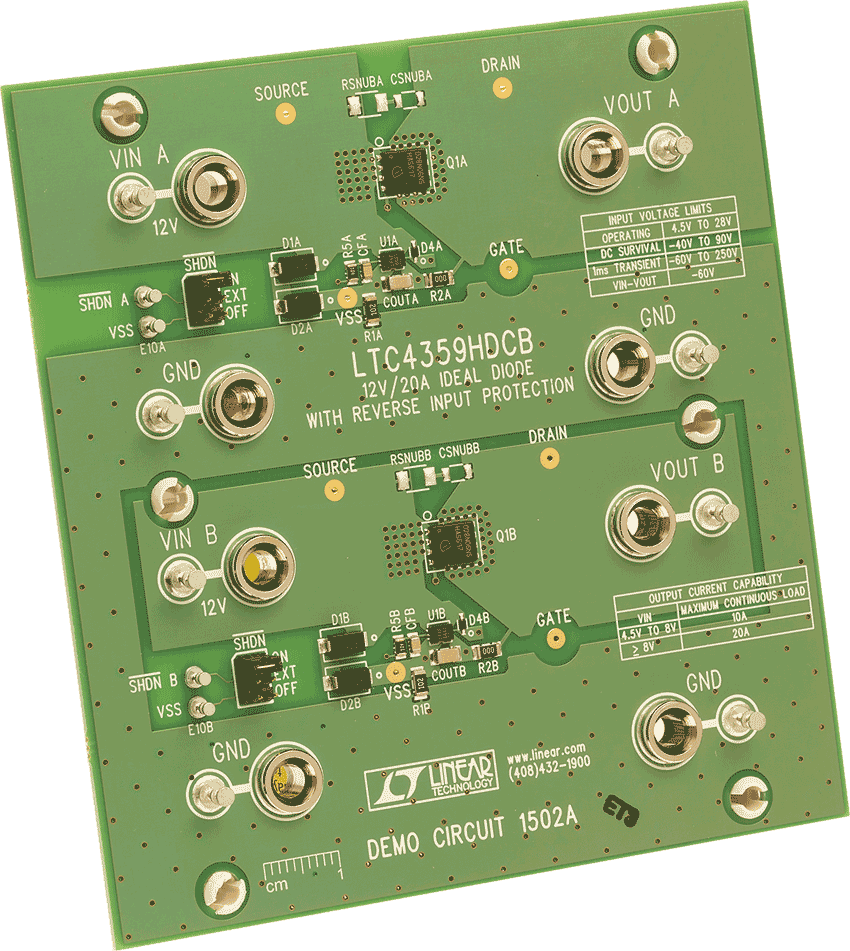

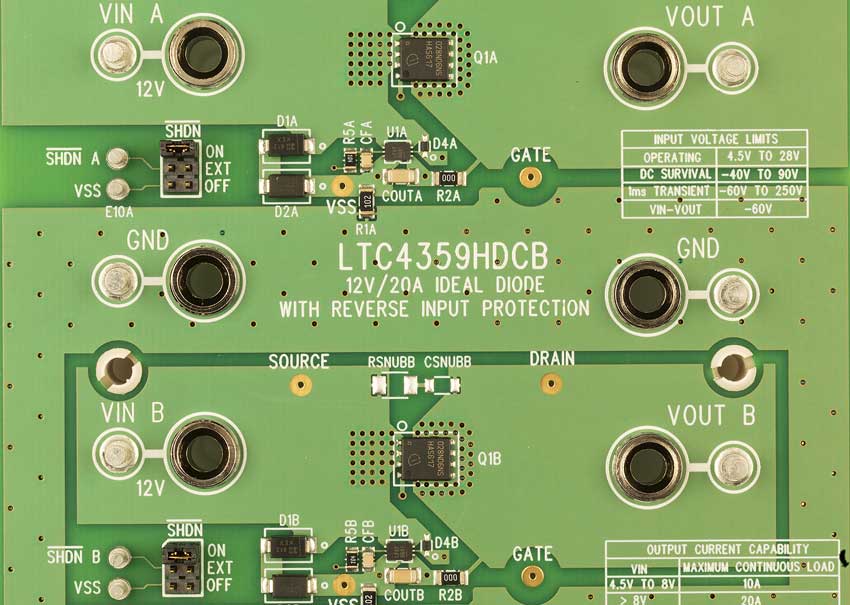

DC1502A

LTC4359DCB Demo Board | 12V, 20A Ideal Diode with Reverse Input Protection

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
