LTC2983

マルチセンサ対応の高精度デジタル温度測定システム

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$22.94
特長
  • RTD、熱電対、サーミスタ、およびダイオードの出力を直接デジタル化
  • 単電源:2.85V~5.25V
  • °Cまたは°Fで結果を報告
  • 柔軟な20箇所の入力によりセンサの交換が可能
  • 熱電対の自動冷接点補償
  • 熱電対、RTD、およびサーミスタの標準の係数およびユーザがプログラム可能な係数を組み込み
  • 2線、3線、4線式RTD構成を構成可能
  • 負の熱電対電圧を測定
  • 焼損、短絡、およびフォルトの自動検出
  • バッファ入力により外部保護が可能
  • 50Hz/60Hzを同時に除去
  • 10ppm/°C(最大)リファレンス内蔵(Iグレード)
製品概要
show more Icon

LTC2983は、さまざまな温度センサを測定し、その結果を°Cまたは°Fの単位でデジタル出力します。その精度は0.1°Cで、分解能は0.001°Cです。LTC2983は、事実上すべての標準(タイプB、E、J、K、N、S、R、T)またはカスタムの熱電対の温度を測定し、冷接点温度を自動的に補償して、結果を線形にすることができます。このデバイスは、標準の2線、3線、または4線式RTD、サーミスタ、およびダイオードを使用して温度を測定することもできます。このデバイスには再構成可能なアナログ入力が20箇所あるので、多くのセンサ接続および構成オプションが可能です。LTC2983は、各種の温度センサに合わせて適切な励起電流源およびフォルト検出回路を内蔵しています。

LTC2983は、レベル・シフタ、負電源電圧、外部アンプ不要でグランド基準のセンサとの直接のインタフェースが可能です。すべての信号はバッファに送られ、3つの高精度、24ビットΔΣ A/Dコンバータにより同時にデジタル化されます。また、これらのADCは内蔵の10ppm/°C(最大)リファレンスにより駆動されます。


アプリケーション

  • 熱電対の直接測定
  • RTDの直接測定
  • サーミスタの直接測定
  • カスタムのセンサ・アプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$22.94

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

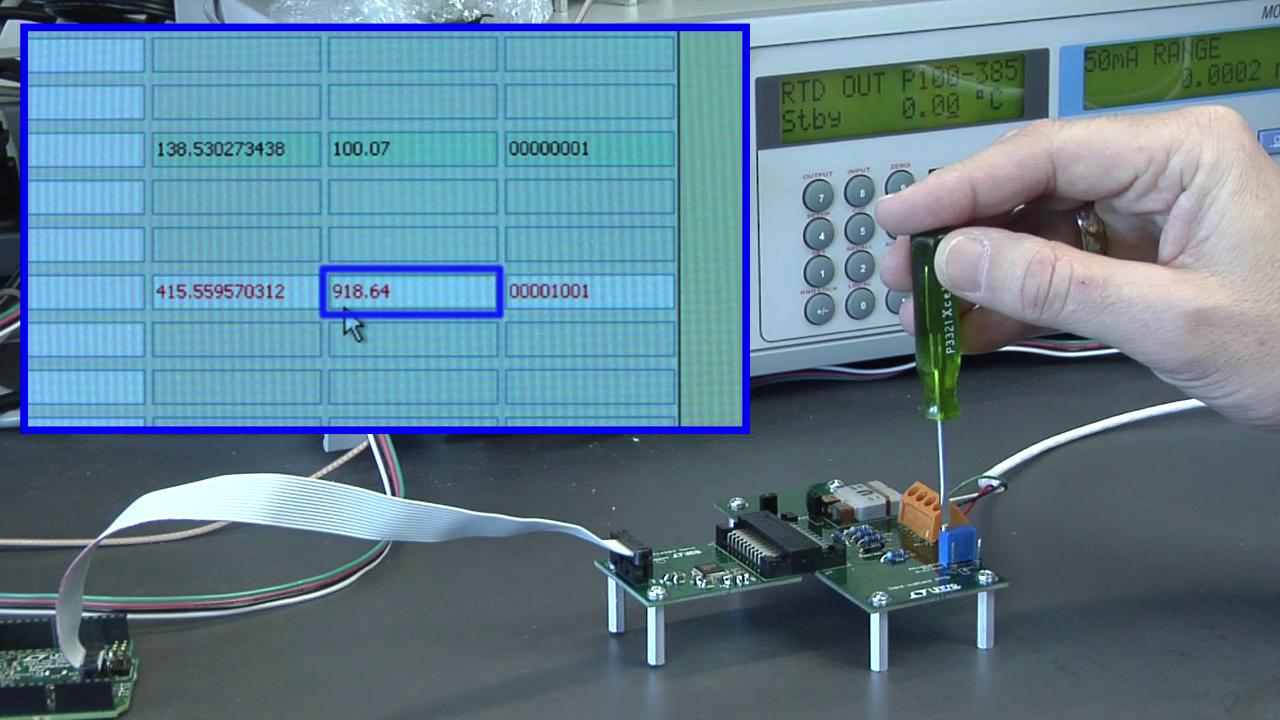

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2983CLX#PBF
  • HTML
  • HTML
LTC2983HLX#PBF
  • HTML
  • HTML
LTC2983ILX#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2021

- 21_0046

Transfer of LQFP and LQFP_EP from AEM to AET

LTC2983CLX#PBF

製造中

LTC2983HLX#PBF

製造中

LTC2983ILX#PBF

製造中

11 13, 2019

- 19_0267

LTC2983,LTC2984,LTC2986 and LTC2986-1 die revision change.

LTC2983CLX#PBF

製造中

LTC2983HLX#PBF

製造中

LTC2983ILX#PBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2021

- 21_0046

arrow down

Transfer of LQFP and LQFP_EP from AEM to AET

LTC2983CLX#PBF

製造中

LTC2983HLX#PBF

製造中

LTC2983ILX#PBF

製造中

11 13, 2019

- 19_0267

arrow down

LTC2983,LTC2984,LTC2986 and LTC2986-1 die revision change.

LTC2983CLX#PBF

製造中

LTC2983HLX#PBF

製造中

LTC2983ILX#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム


LTC2983 Demo Software
Info:False

The LTC2983 demo software is designed to help configure, program and run the LTC2983. It can configure the LTC2983, save the configuration, check for configuration errors, run the conversion results into a text file, and create Linduino-ready C code based on the configuration. The software can be used by itself, or used in conjunction with the DC2209 demo circuit.


LTC2983 Demo Software Manual
Info:False

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

reference details image

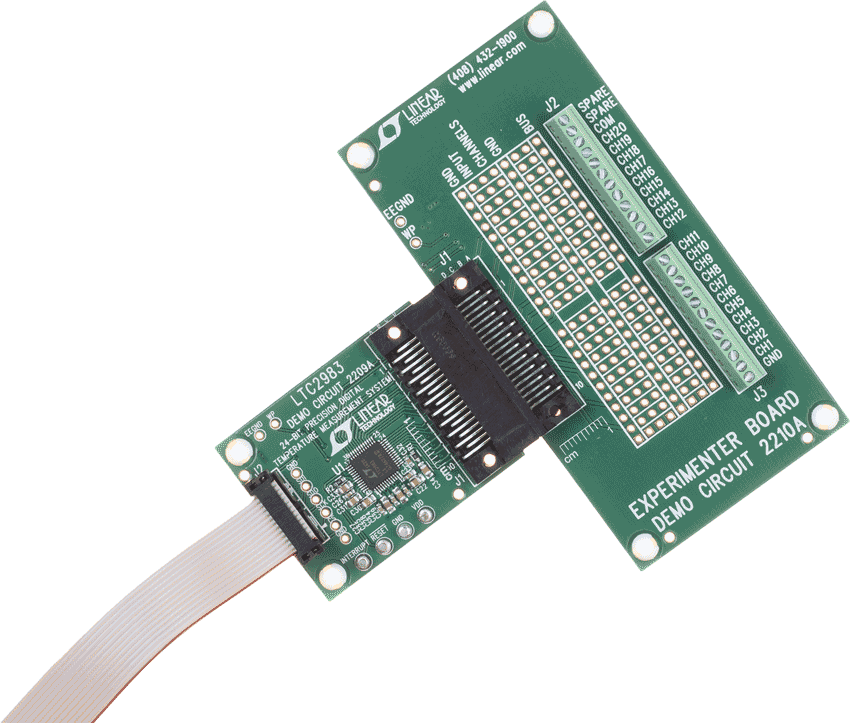

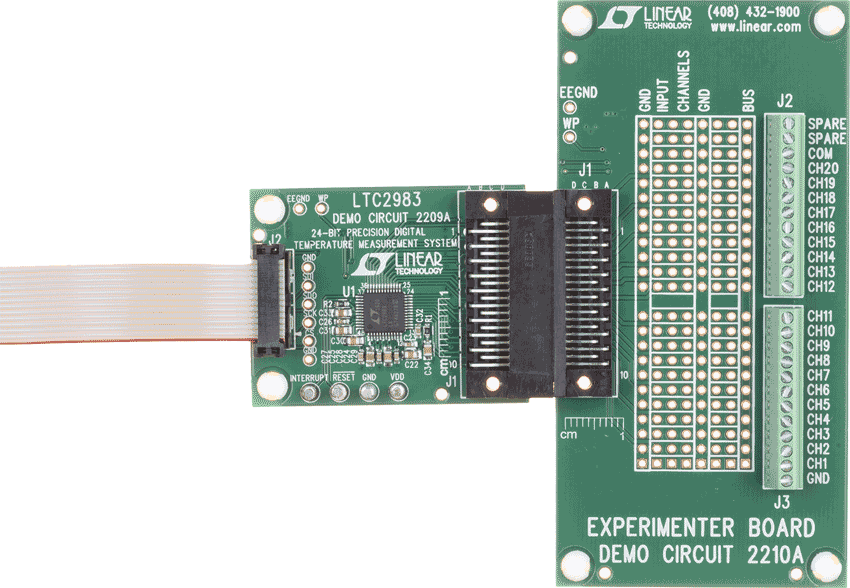

DC2296A

LTC2983 Demo Board | LTC2983 Motherboard (DC2209) + 20-Input Breakout Board (DC2210), requires DC2026

zoom

DC2296A

LTC2983 Demo Board | LTC2983 Motherboard (DC2209) + 20-Input Breakout Board (DC2210), requires DC2026

LTC2983 Demo Board | LTC2983 Motherboard (DC2209) + 20-Input Breakout Board (DC2210), requires DC2026

製品の詳細

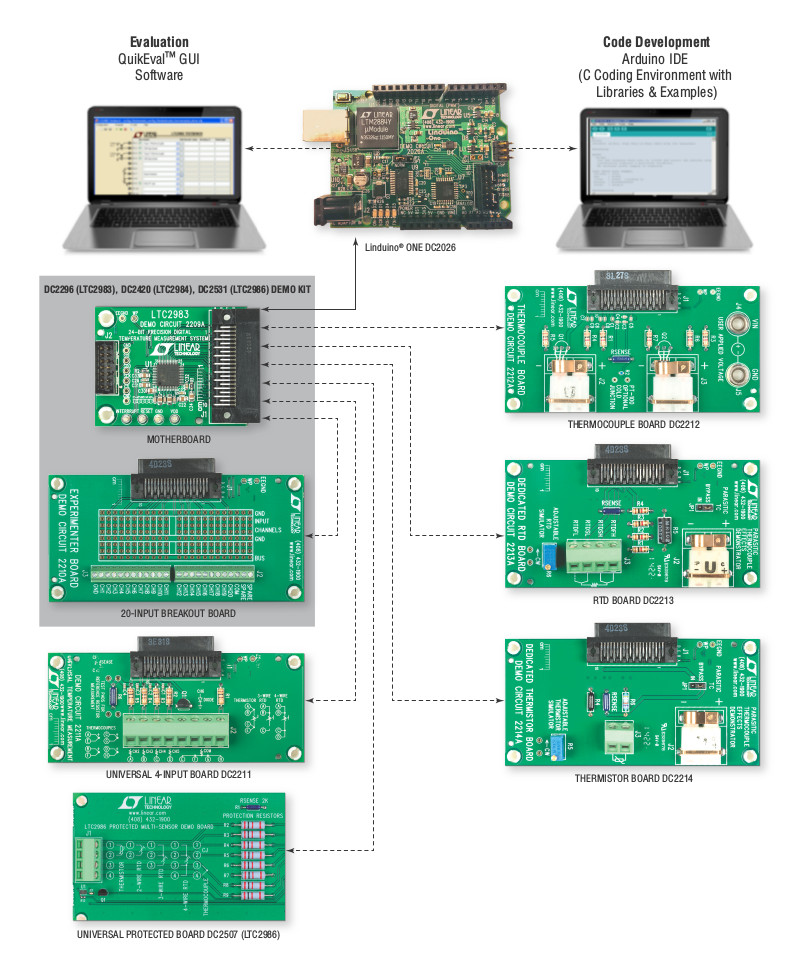

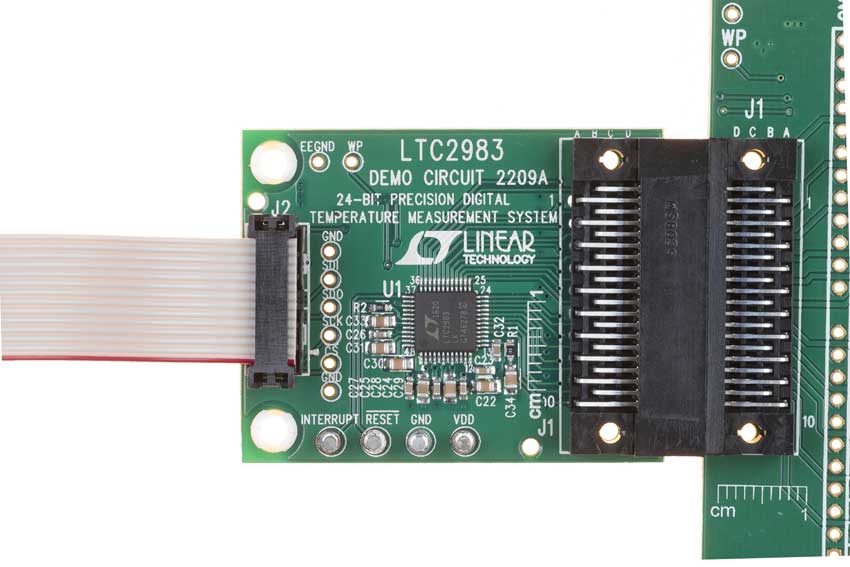

The DC2296 is the starter kit for demonstrating the performance and ease of use of the LTC2983, which is a complete temperature measurement system on a chip. This kit includes the DC2209 (main demo circuit containing the LTC2983) and the DC2210 (a simple experiment circuit allowing bread boarding). In addition to the starter demonstration kit, sensor specific demonstration boards highlighting the performance of RTDs, thermistors, or thermocouples are also available.

reference details image

DC2296A-KIT

Starter Kit for LTC2983 | LTC2983 Motherboard (DC2209) + 20-Input Breakout Board (DC2210) + Linduino One (DC2026)

zoom

DC2296A-KIT

Starter Kit for LTC2983 | LTC2983 Motherboard (DC2209) + 20-Input Breakout Board (DC2210) + Linduino One (DC2026)

Starter Kit for LTC2983 | LTC2983 Motherboard (DC2209) + 20-Input Breakout Board (DC2210) + Linduino One (DC2026)

製品の詳細

The DC2296 is the starter kit for demonstrating the performance and ease of use of the LTC2983, which is a complete temperature measurement system on a chip. This kit includes the DC2209 (main demo circuit containing the LTC2983) and the DC2210 (a simple experiment circuit allowing bread boarding). In addition to the starter demonstration kit, sensor specific demonstration boards highlighting the performance of RTDs, thermistors, or thermocouples are also available.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入
