LTC2956

プッシュボタン制御回路を内蔵した起動タイマ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$2.40
特長
  • 入力電源電圧範囲:1.5V~36V
  • 調整可能な起動周期:250ms~39日
  • 調整可能な最大起動状態時間
  • 静止電流:0.8μA
  • シャットダウン電流:0.3μA
  • デバウンス機能を備えたプッシュボタン入力
  • 漏れ電流の少ないEN出力により、DC/DCコンバータの制御が可能(LTC2956-1)
  • 高電圧のEN出力により、外付けのPチャネルMOSFETを駆動(LTC2956-2)
  • PB入力でのESD耐電圧:±25kV(人体モデル)
  • 12ピン(3mm × 3mm)QFNパッケージおよびMSOPパッケージ
製品概要
show more Icon

LTC2956は、プッシュボタン制御回路を内蔵した、入力電圧範囲の広い、構成可能なマイクロパワー起動タイマです。このデバイスは周期的に起動して、温度モニタや画像取り込みのような作業を実行する接続先システムの電源をオンにします。作業完了後、LTC2956はシステムの電源をオフにして消費電力を節約します。

起動タイマの周期は、構成抵抗を使用して250ms~39日の範囲で調整できます。システムの起動状態時間はSLEEPピンの入力パルスで制御するか、ONMAXピンのコンデンサで調整できます。LTC2956は、1.5V~36Vという広い入力電源電圧範囲で動作します。静止電流が800nAと少ないので、バッテリ駆動アプリケーションに適しています。

プッシュボタン入力により、ユーザーは起動タイマのシャットダウン、オン、またはリセットが可能です。タイマをシャットダウン状態にすると、静止電流は300nAまで減少します。LTC2956は、モード遷移やプッシュボタン・イベントを示す3つのステータス出力も備えています。正または負のイネーブル極性が要求されるアプリケーションに応じて2つのバージョンを供給可能です。


アプリケーション

  • ハートビート・タイマ
  • 周期的な起動制御
  • 携帯機器やバッテリ駆動機器
  • インターバロメータ
  • データ収集

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$2.40

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2956CMS-1#PBF
  • HTML
  • HTML
LTC2956CMS-1#TRPBF
  • HTML
  • HTML
LTC2956CMS-2#PBF
  • HTML
  • HTML
LTC2956CMS-2#TRPBF
  • HTML
  • HTML
LTC2956CUD-1#PBF
  • HTML
  • HTML
LTC2956CUD-1#TRPBF
  • HTML
  • HTML
LTC2956CUD-2#PBF
  • HTML
  • HTML
LTC2956CUD-2#TRPBF
  • HTML
  • HTML
LTC2956IMS-1#PBF
  • HTML
  • HTML
LTC2956IMS-1#TRPBF
  • HTML
  • HTML
LTC2956IMS-2#PBF
  • HTML
  • HTML
LTC2956IMS-2#TRPBF
  • HTML
  • HTML
LTC2956IUD-1#PBF
  • HTML
  • HTML
LTC2956IUD-1#TRPBF
  • HTML
  • HTML
LTC2956IUD-2#PBF
  • HTML
  • HTML
LTC2956IUD-2#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2956CMS-1#PBF

製造中

LTC2956CMS-1#TRPBF

製造中

LTC2956CMS-2#PBF

製造中

LTC2956CMS-2#TRPBF

製造中

LTC2956IMS-1#PBF

製造中

LTC2956IMS-1#TRPBF

製造中

LTC2956IMS-2#PBF

製造中

LTC2956IMS-2#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2956CMS-1#PBF

製造中

LTC2956CMS-1#TRPBF

製造中

LTC2956CMS-2#PBF

製造中

LTC2956CMS-2#TRPBF

製造中

LTC2956IMS-1#PBF

製造中

LTC2956IMS-1#TRPBF

製造中

LTC2956IMS-2#PBF

製造中

LTC2956IMS-2#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

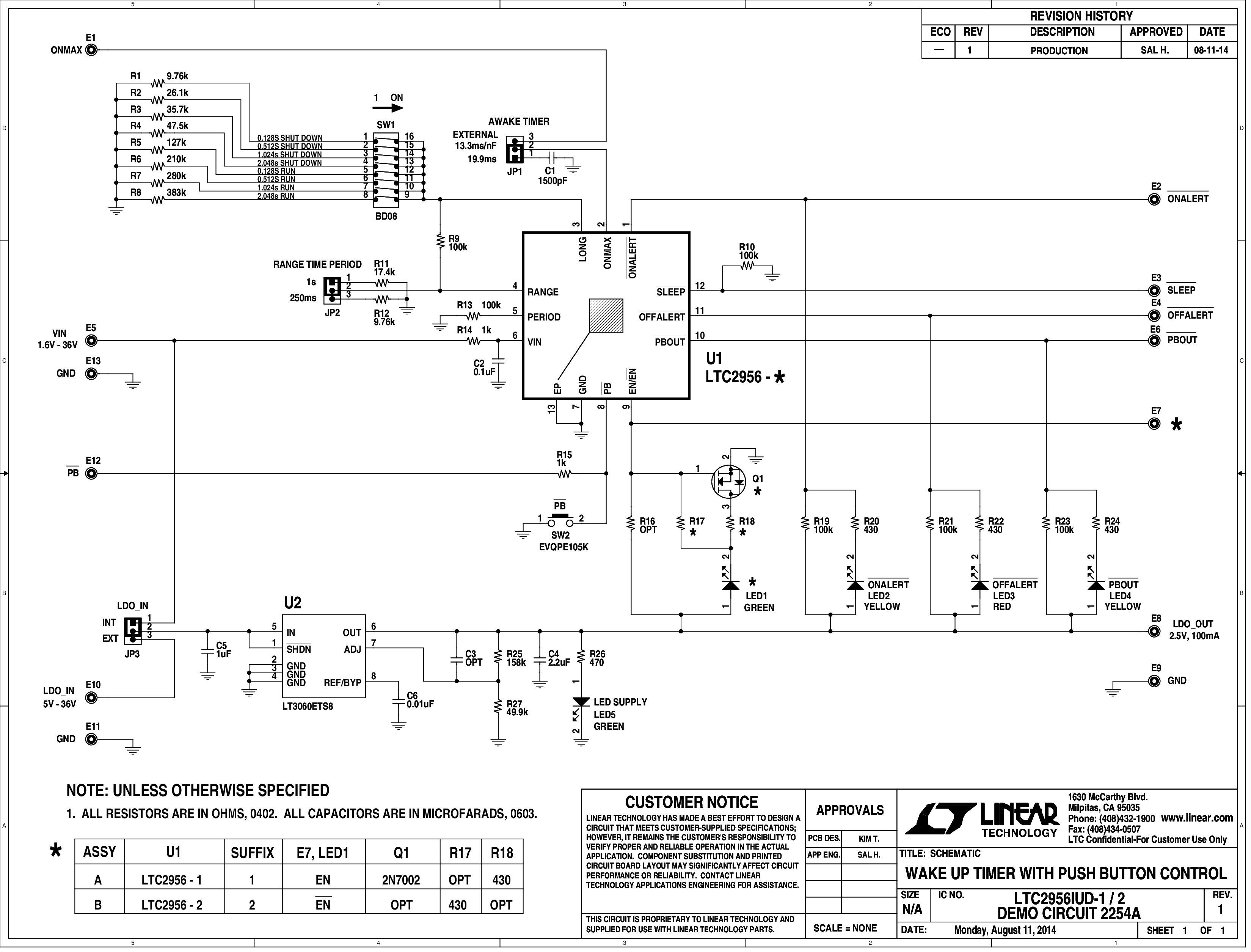

DC2254A-A

LTC2956-1 Demo Board | Wake-Up Timer with Pushbutton Control, EN Pin

zoom

DC2254A-A

LTC2956-1 Demo Board | Wake-Up Timer with Pushbutton Control, EN Pin

LTC2956-1 Demo Board | Wake-Up Timer with Pushbutton Control, EN Pin

製品の詳細

Demonstration circuits 2254A-A and 2254A-B feature the LTC2956-1 and LTC2956-2, respectively. The LTC2956 is a micropower, wide input voltage range, configurable wake-up timer with pushbutton control. It periodically wakes up and turns on a connected system to perform tasks like monitoring temperature or capturing images. After completing the task, the LTC2956 turns the system off to conserve power. The wake-up timer period can be adjusted from 250ms to 39 days.

reference details image

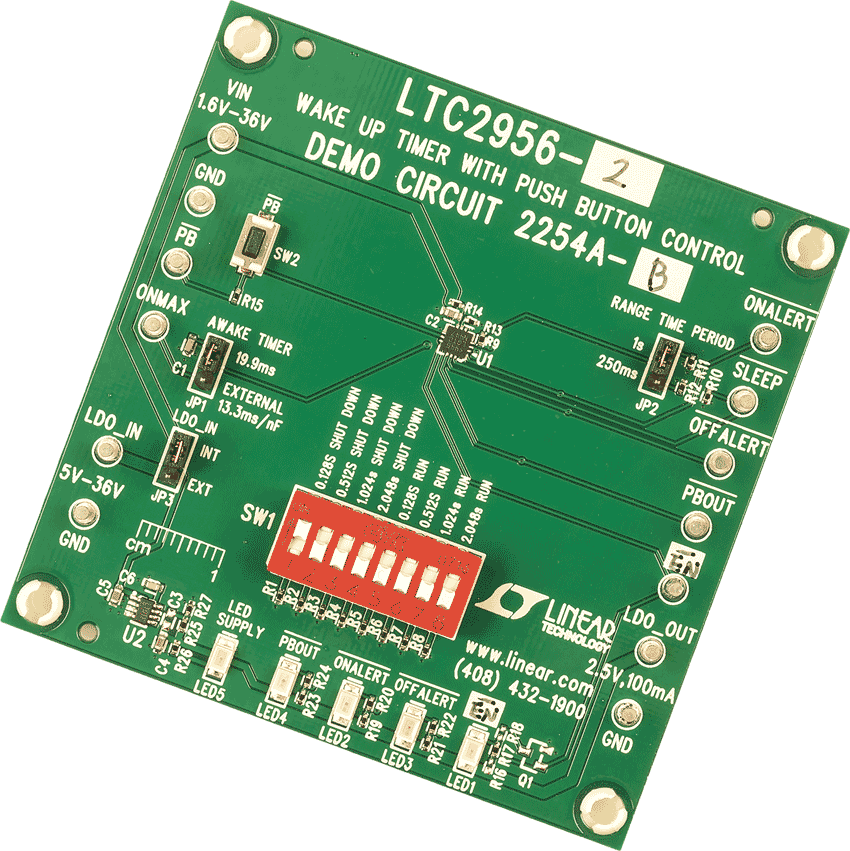

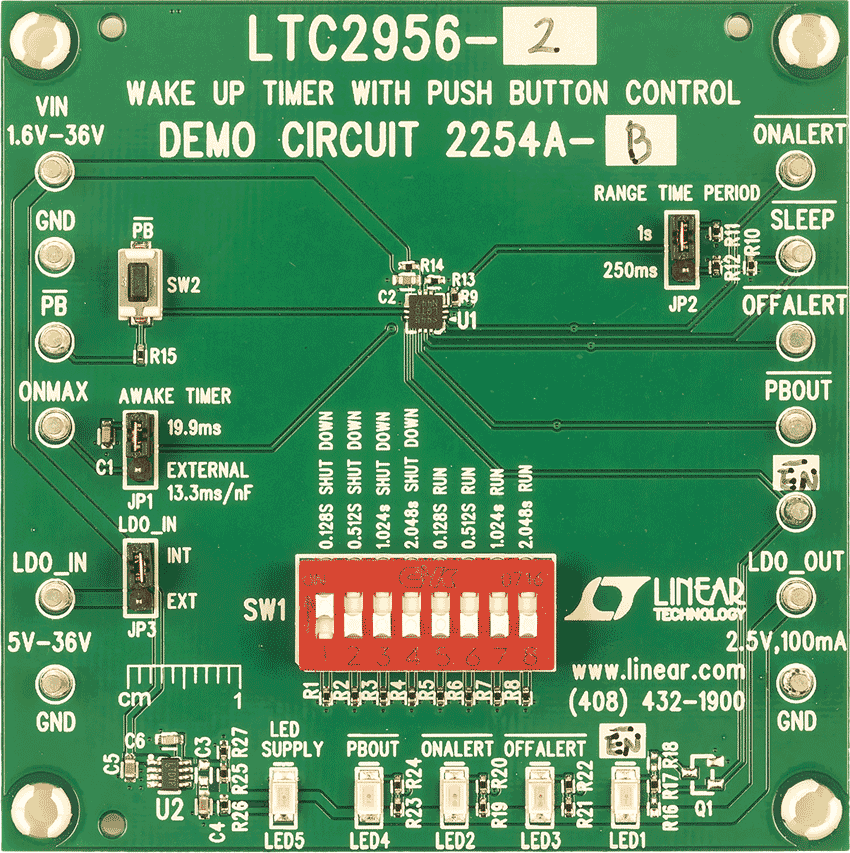

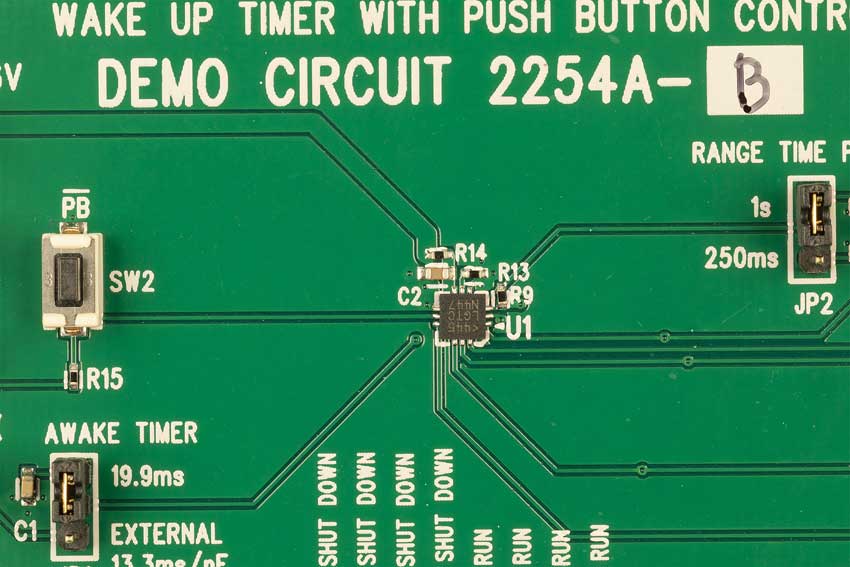

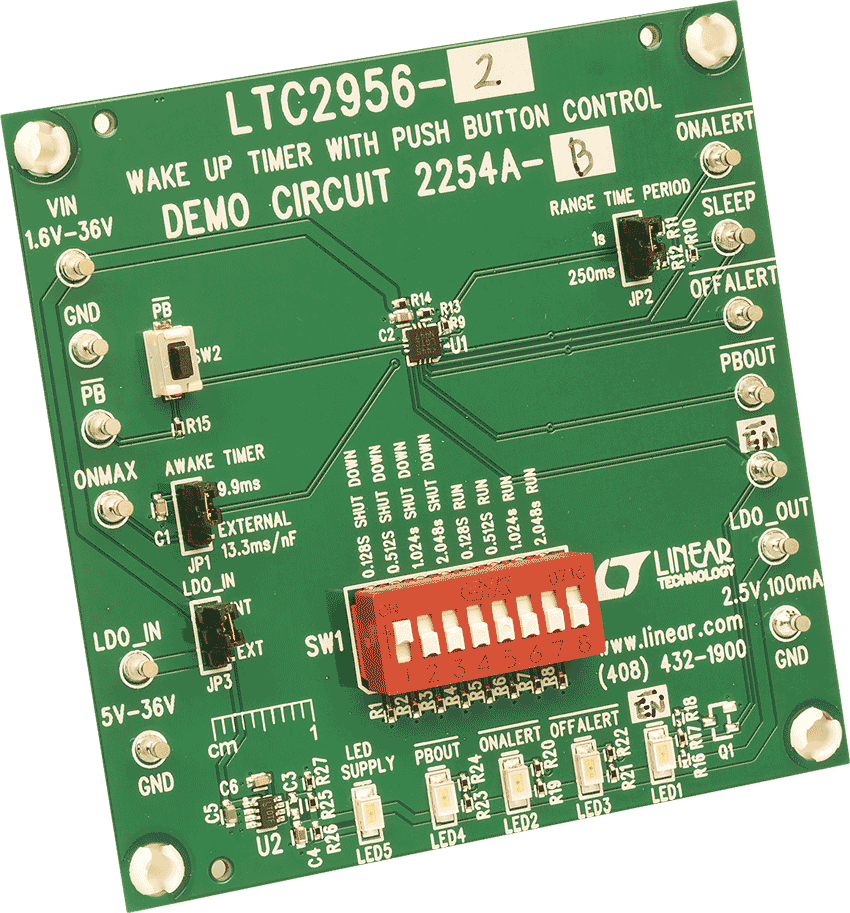

DC2254A-B

LTC2956-2 Demo Board | Wake-Up Timer with Pushbutton Control, EN Pin

zoom

DC2254A-B

LTC2956-2 Demo Board | Wake-Up Timer with Pushbutton Control, EN Pin

LTC2956-2 Demo Board | Wake-Up Timer with Pushbutton Control, EN Pin

製品の詳細

Demonstration circuits 2254A-A and 2254A-B feature the LTC2956-1 and LTC2956-2, respectively. The LTC2956 is a micropower, wide input voltage range, configurable wake-up timer with pushbutton control. It periodically wakes up and turns on a connected system to perform tasks like monitoring temperature or capturing images. After completing the task, the LTC2956 turns the system off to conserve power. The wake-up timer period can be adjusted from 250ms to 39 days.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
