LTC2942

温度および電圧測定付きバッテリ・ガスゲージ

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.83
特長
  • バッテリの積算充放電量を表示
  • 高精度のアナログ積分
  • ADCによるバッテリ電圧と温度の測定
  • 温度センサを内蔵
  • ハイサイド検出
  • 電圧および電荷量の精度:1%
  • 検出電圧範囲:±50mV
  • SMBus/I2Cインタフェース
  • 設定可能な警告出力/充電完了入力
  • 動作範囲: 2.7V~5.5V
  • 消費電流: 100μA未満
  • 小型6ピン2mm × 3mm DFNパッケージ
製品概要
show more Icon

LTC2942は、ハンドヘルドPCや携帯機器などのアプリケーションのバッテリの充電状態、バッテリ電圧、チップ温度を測定します。このデバイスの動作範囲は、1セル・リチウムイオン・バッテリに最適です。高精度のクーロン・カウンタがバッテリの正端子と負荷またはチャージャの間に置かれた検出抵抗を流れる電流を積分します。また、バッテリ電圧とデバイス内部の温度が内部14ビット No Latency ΔΣ ADCで測定されます。3つの測定量(電荷量、電圧、温度)は内部レジスタに格納され、これらの内部レジスタは搭載されているSMBus/I2Cインタフェースを介してアクセス可能です。

3つの測定量のいずれに関しても上下のスレッショルドをプログラム可能です。プログラムされたどのスレッショルドを上回っても、または下回っても、LTC2942はSMBus警告プロトコルを使用するか内部ステータス・レジスタのフラグをセットすることによって警告を発します。

LTC2942は1本の小さな値の検出抵抗を外付けするだけで、測定される電流範囲を設定することができます。


Integrated Sense Resistor
LTC2942 No
LTC2942-1 Yes

アプリケーション

  • 低消費電力のハンドヘルド機器
  • 携帯電話
  • MP3 プレーヤ
  • カメラ
  • GPS

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.83

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2942CDCB#TRMPBF
  • HTML
  • HTML
LTC2942CDCB#TRPBF
  • HTML
  • HTML
LTC2942IDCB#TRMPBF
  • HTML
  • HTML
LTC2942IDCB#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 22, 2023

- 23_0118

Production Discontinuation Of LTC2941 and LTC2942

LTC2942CDCB#TRMPBF

最終販売

LTC2942CDCB#TRPBF

最終販売

LTC2942IDCB#TRMPBF

最終販売

LTC2942IDCB#TRPBF

最終販売

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 22, 2023

- 23_0118

arrow down

Production Discontinuation Of LTC2941 and LTC2942

LTC2942CDCB#TRMPBF

最終販売

LTC2942CDCB#TRPBF

最終販売

LTC2942IDCB#TRMPBF

最終販売

LTC2942IDCB#TRPBF

最終販売

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

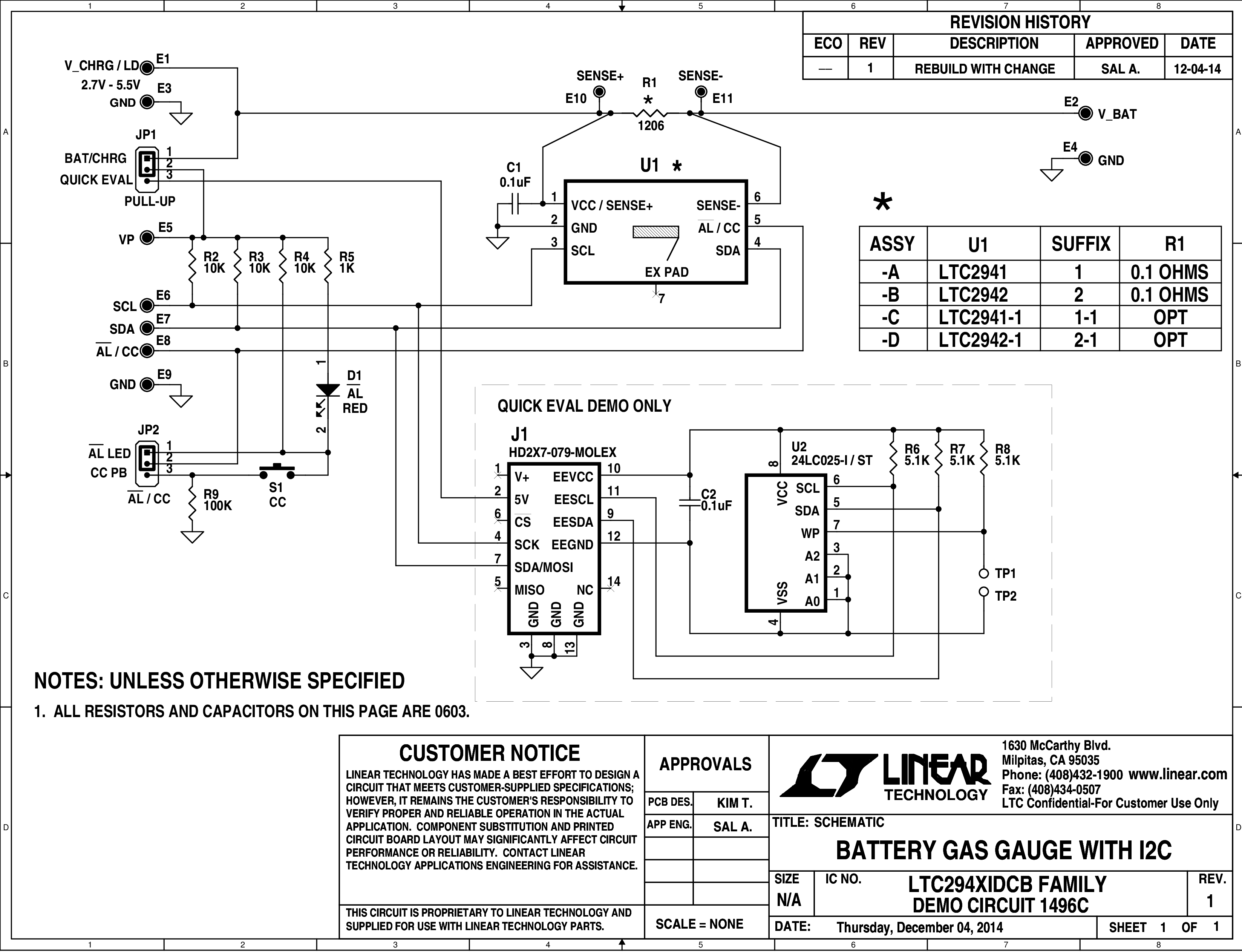

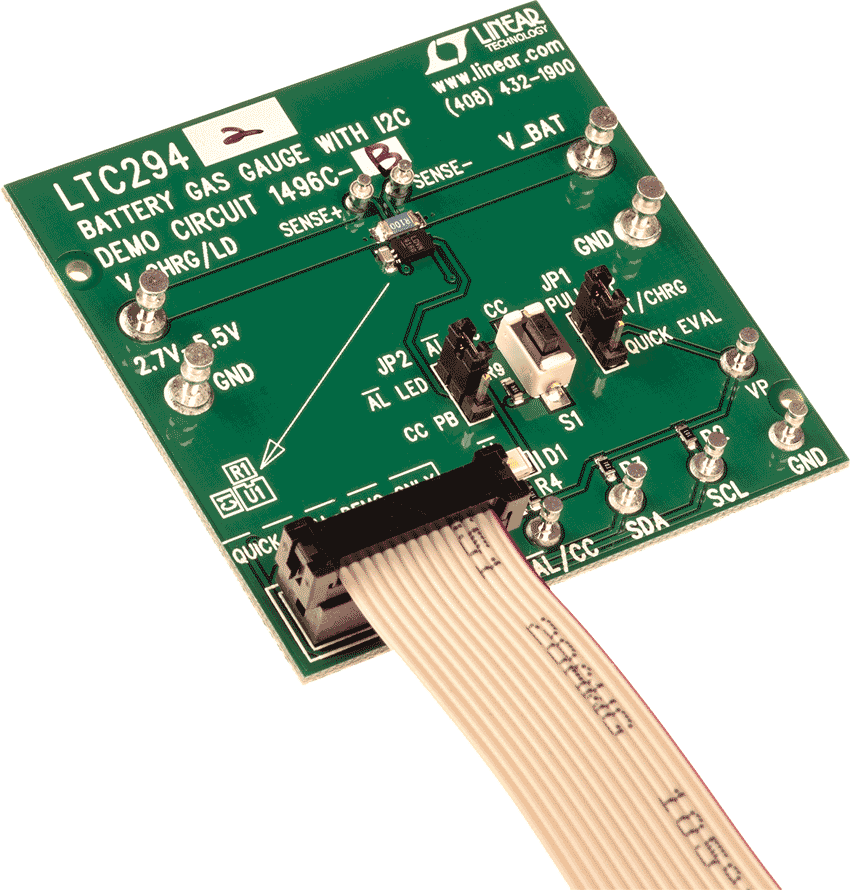

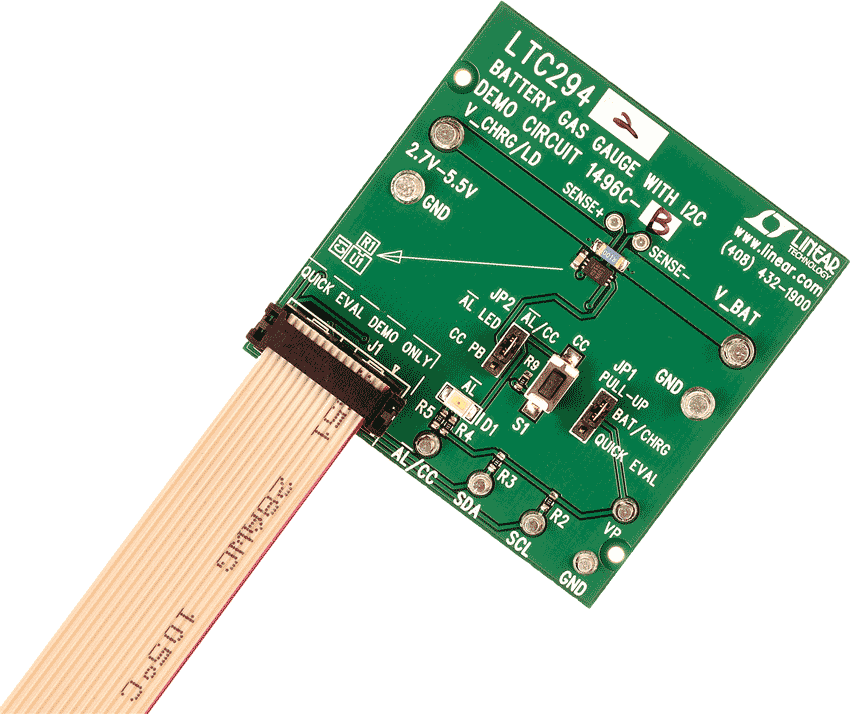

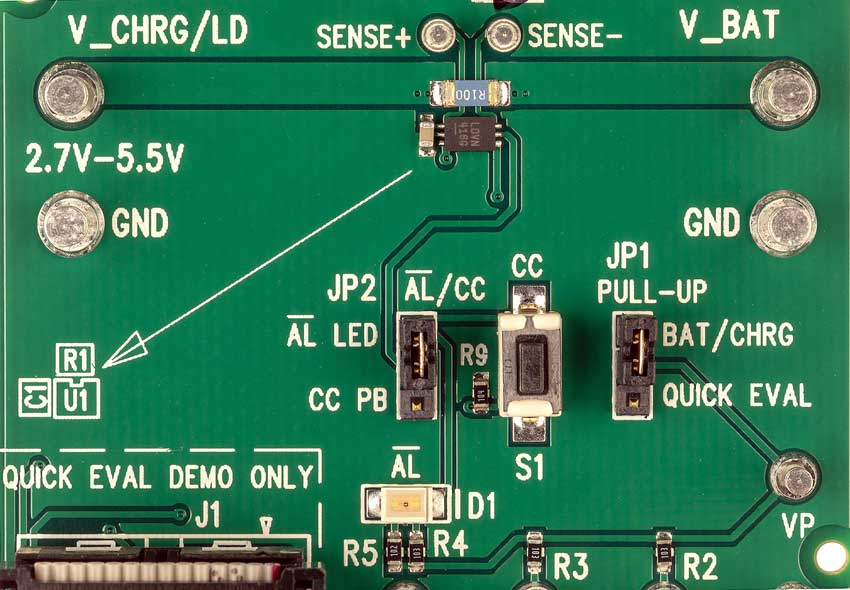

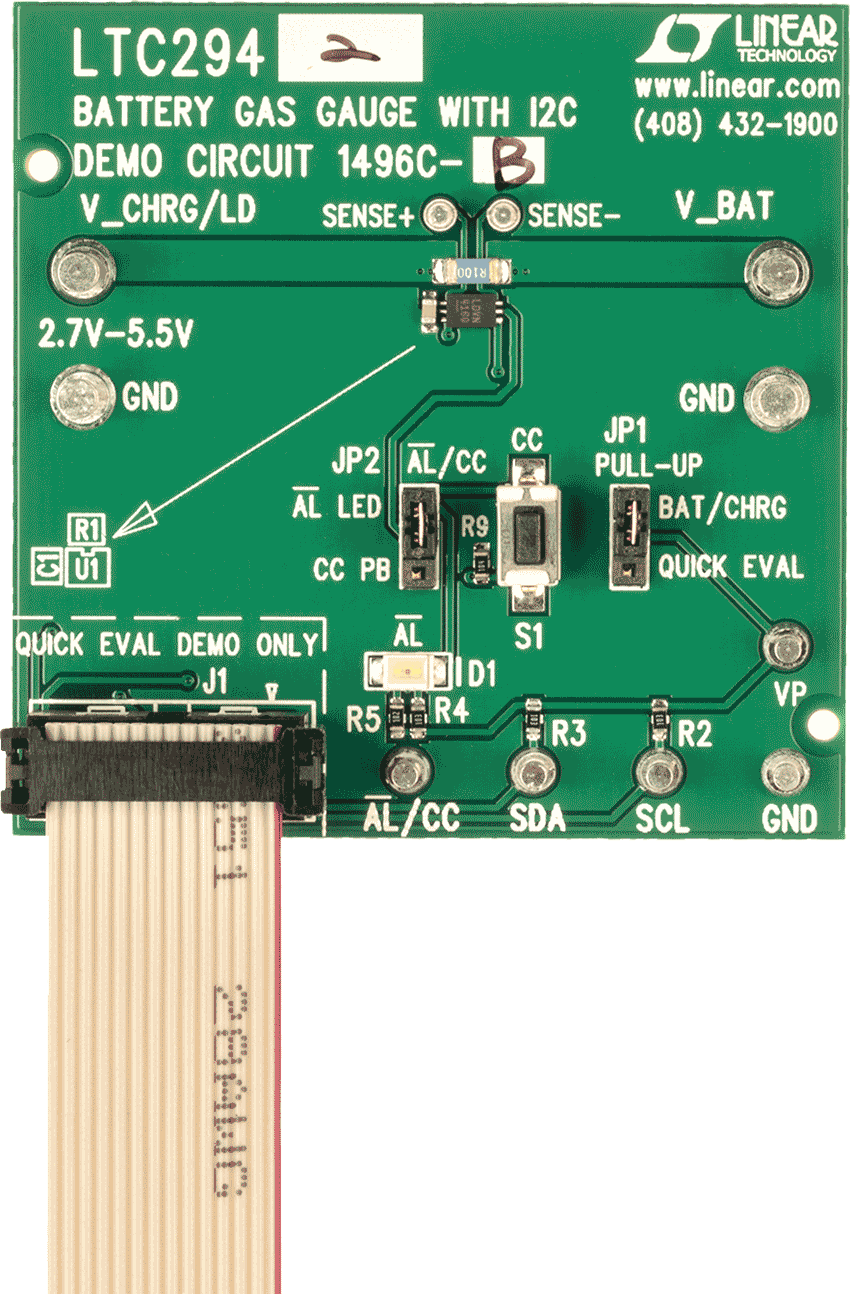

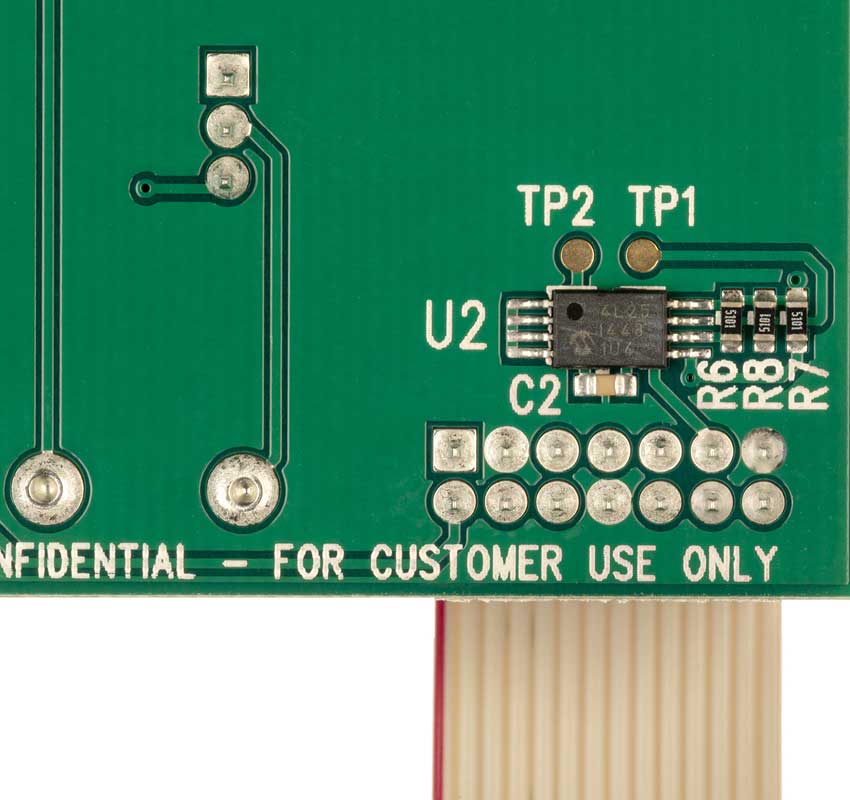

DC1496C-B

LTC2942 Demo Board | 2.7V to 5.5V Battery Gas Gauge Plus Voltage/Temperature Measurements, with I2C (Requires DC590)

zoom

DC1496C-B

LTC2942 Demo Board | 2.7V to 5.5V Battery Gas Gauge Plus Voltage/Temperature Measurements, with I2C (Requires DC590)

LTC2942 Demo Board | 2.7V to 5.5V Battery Gas Gauge Plus Voltage/Temperature Measurements, with I2C (Requires DC590)

製品の詳細

Demonstration circuit 1496C-B features the LTC2942, a battery gas gauge that measures battery charge and discharge, battery voltage and chip temperature. The demo board includes an external 100mΩ (default) sense resistor for a maximum current measurement of 500mA (±50mV current sense voltage range). The sense resistor can be changed; however the software only accepts sense resistors between 0.1mΩ to 5Ω. The 2.7V to 5.5V operating range is perfectly suited for single cell Li-Ion batteries.


A precision analog coulomb counter integrates current through the sense resistor between the battery’s positive terminal and the load or charger. The LTC2942 adds battery voltage and on-chip temperature measurement with an internal 14-bit No Latency ΔΣ ADC. The three measured quantities (charge, voltage and temperature) are stored in internal registers accessible via the on-board SMBus/I2C interface.

ツールおよびシミュレーション

ツールおよびシミュレーション 3

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入
