LTC2158-14

デュアル14ビット310Msps ADC

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格
価格は未定
特長
  • SNR:68.8dBFS
  • SFDR:88dB
  • 低消費電力:724mW(合計)
  • 単一1.8V電源
  • DDR LVDS出力
  • ドライブが容易な1.32VP-Pの入力範囲
  • 1.25GHzのフルパワー帯域幅サンプル/ホールド
  • オプションのクロック・デューティサイクル・スタビライザ
  • 低消費電力のスリープ・モードとナップ・モード
  • 設定用シリアルSPIポート
  • 12ビット・バージョンとピン互換
  • 64ピン(9mm × 9mm) QFNパッケージ
製品概要
show more Icon

LTC2158-14は、広いダイナミック・レンジの高周波数信号をデジタル化する、2チャネル同時サンプリング310Msps 14ビットA/Dコンバータです。SNRが68.8dB、SFDRが88dBと優れたAC性能を備えているため、要求の厳しい通信アプリケーションに最適です。1.25GHzの入力帯域幅により、優れた性能を維持しながら高周波数をアンダーサンプリングできます。待ち時間はわずか6クロック・サイクルです。

DC仕様では、±1.2LSB(標準)のINL、±0.35LSB(標準)のDNL、全温度範囲でミッシング・コードがないことが規定されています。遷移ノイズは2.11LSBRMS.です。

デジタル出力は、ダブルデータレート(DDR) LVDSです。

ENC+およびENC-入力は、正弦波、PECL、LVDS、TTLまたはCMOSの入力信号を使って差動でドライブ可能です。また、オプションのクロック・デューティサイクル・スタビライザにより、広範なクロック・デューティサイクルで、フルスピードでの高い性能を達成できます。

Bits
LTC2158-12 12
LTC2158-14 14

アプリケーション

  • 通信
  • セルラ基地局
  • ソフトウェア無線
  • 医療用画像処理
  • 高精細ビデオ
  • テストおよび測定機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2158CUP-14#PBF
  • HTML
  • HTML
LTC2158CUP-14#TRPBF
  • HTML
  • HTML
LTC2158IUP-14#PBF
  • HTML
  • HTML
LTC2158IUP-14#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

reference details image

DC1564A-G

LTC2158-14: 14-bit, 310Msps, 1.8V Dual ADC, DDR LVDS Outputs, 5-140MHz, requires DC1371

zoom

DC1564A-G

LTC2158-14: 14-bit, 310Msps, 1.8V Dual ADC, DDR LVDS Outputs, 5-140MHz, requires DC1371

LTC2158-14: 14-bit, 310Msps, 1.8V Dual ADC, DDR LVDS Outputs, 5-140MHz, requires DC1371

製品の詳細

DC1564A-G: Demo Board for the LTC2158-14 Dual 14-Bit 310Msps ADC.





reference details image

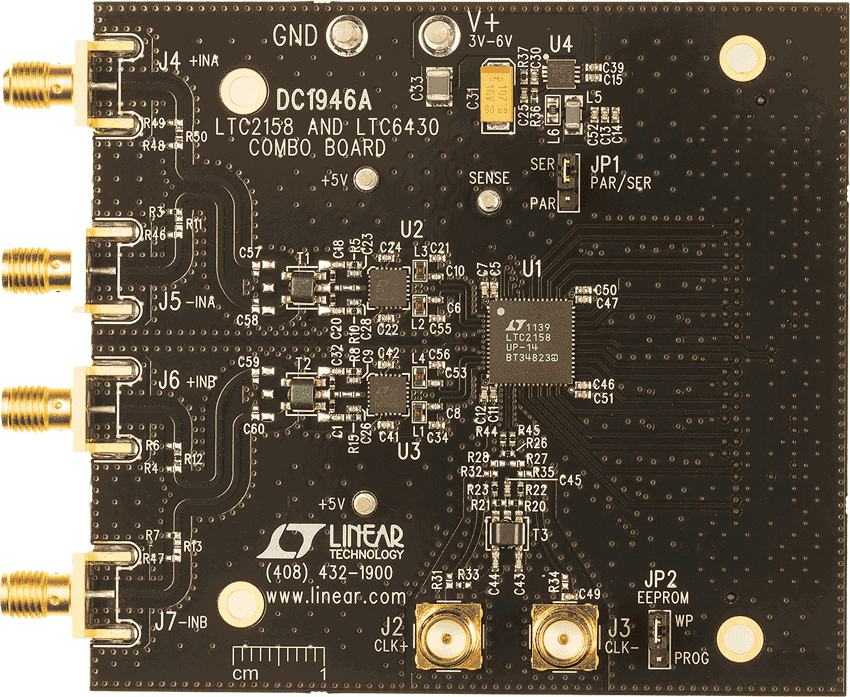

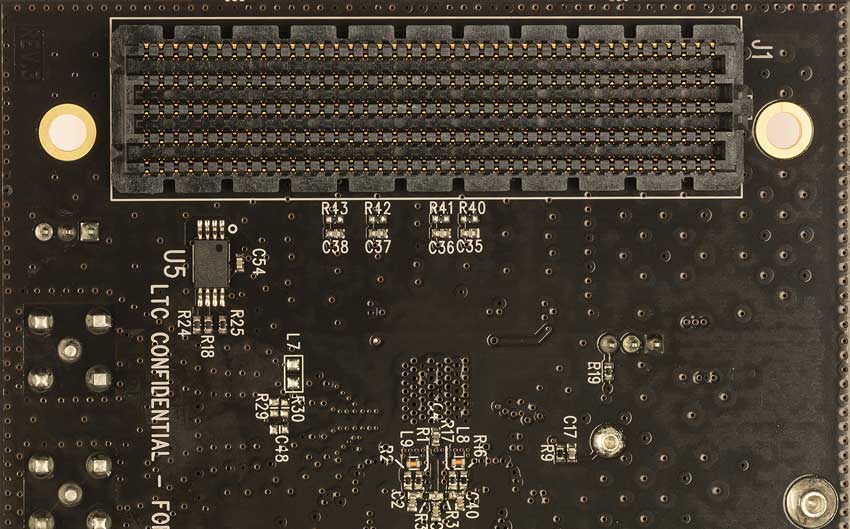

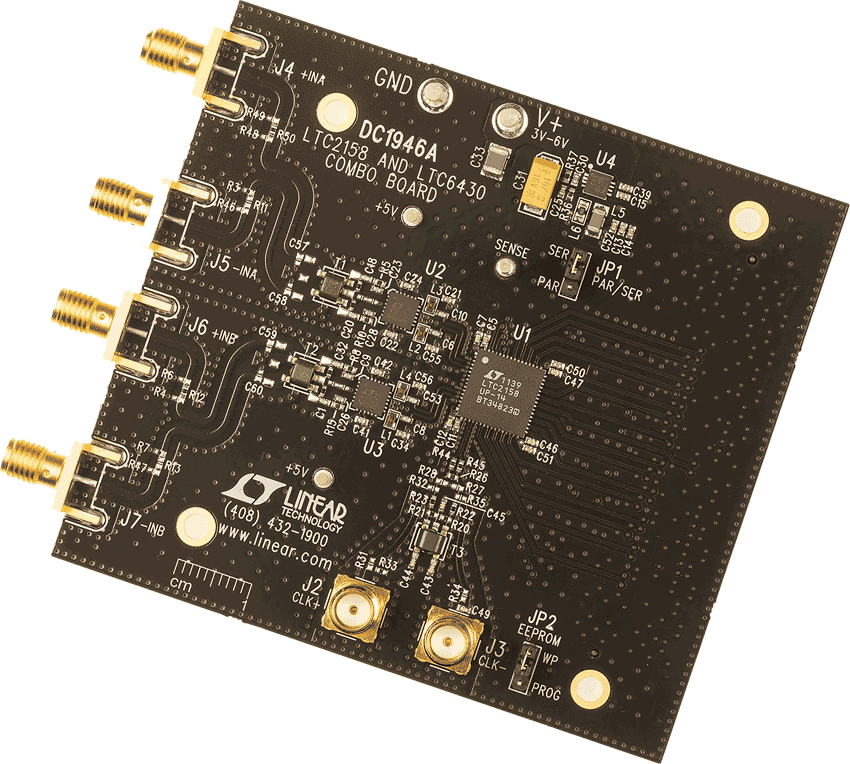

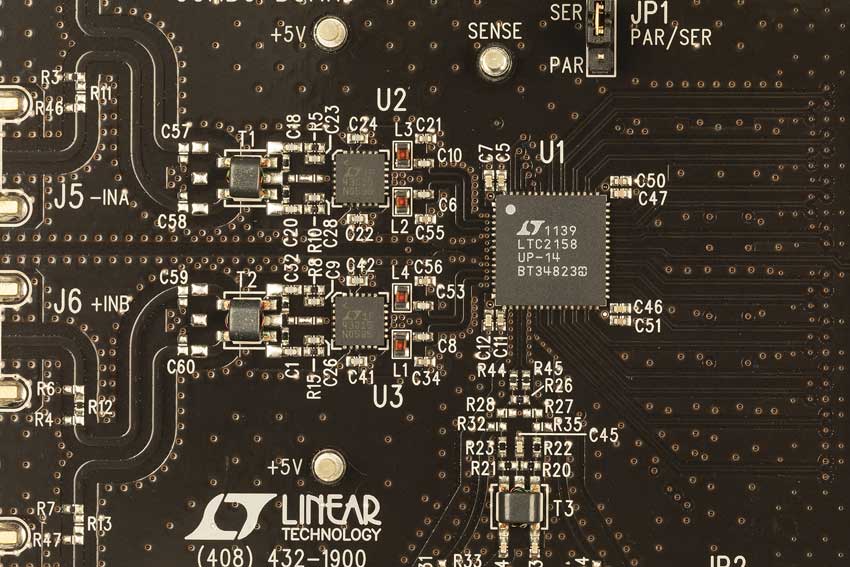

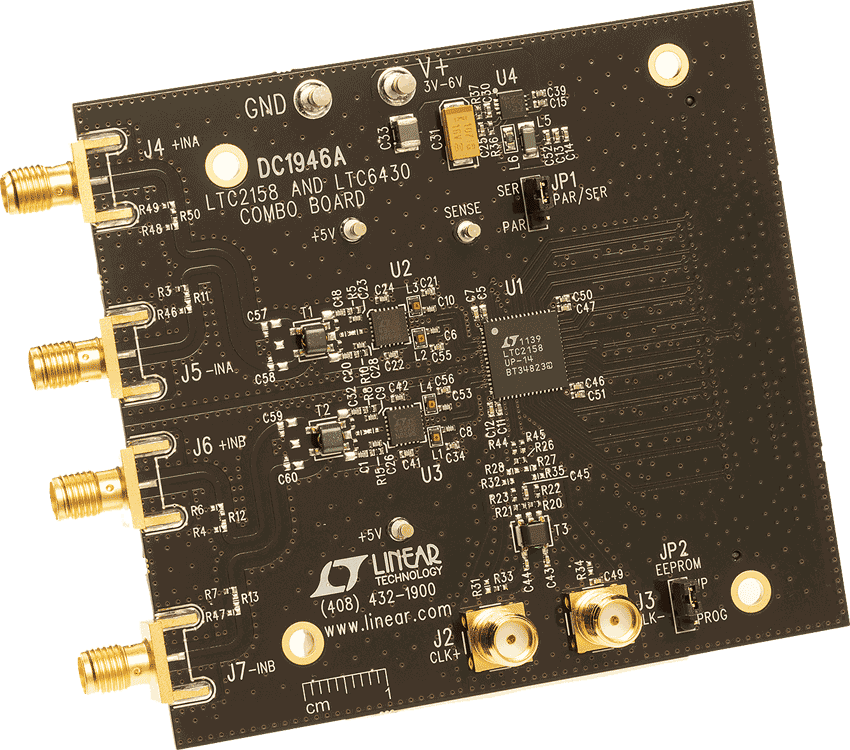

DC1946A

LTC6430-15 with LTC2158-14 Combo Demoboard | 15dB IF Amplifier with 14-bit 310Msps Dual ADC, requires DC1371

zoom

DC1946A

LTC6430-15 with LTC2158-14 Combo Demoboard | 15dB IF Amplifier with 14-bit 310Msps Dual ADC, requires DC1371

LTC6430-15 with LTC2158-14 Combo Demoboard | 15dB IF Amplifier with 14-bit 310Msps Dual ADC, requires DC1371

製品の詳細

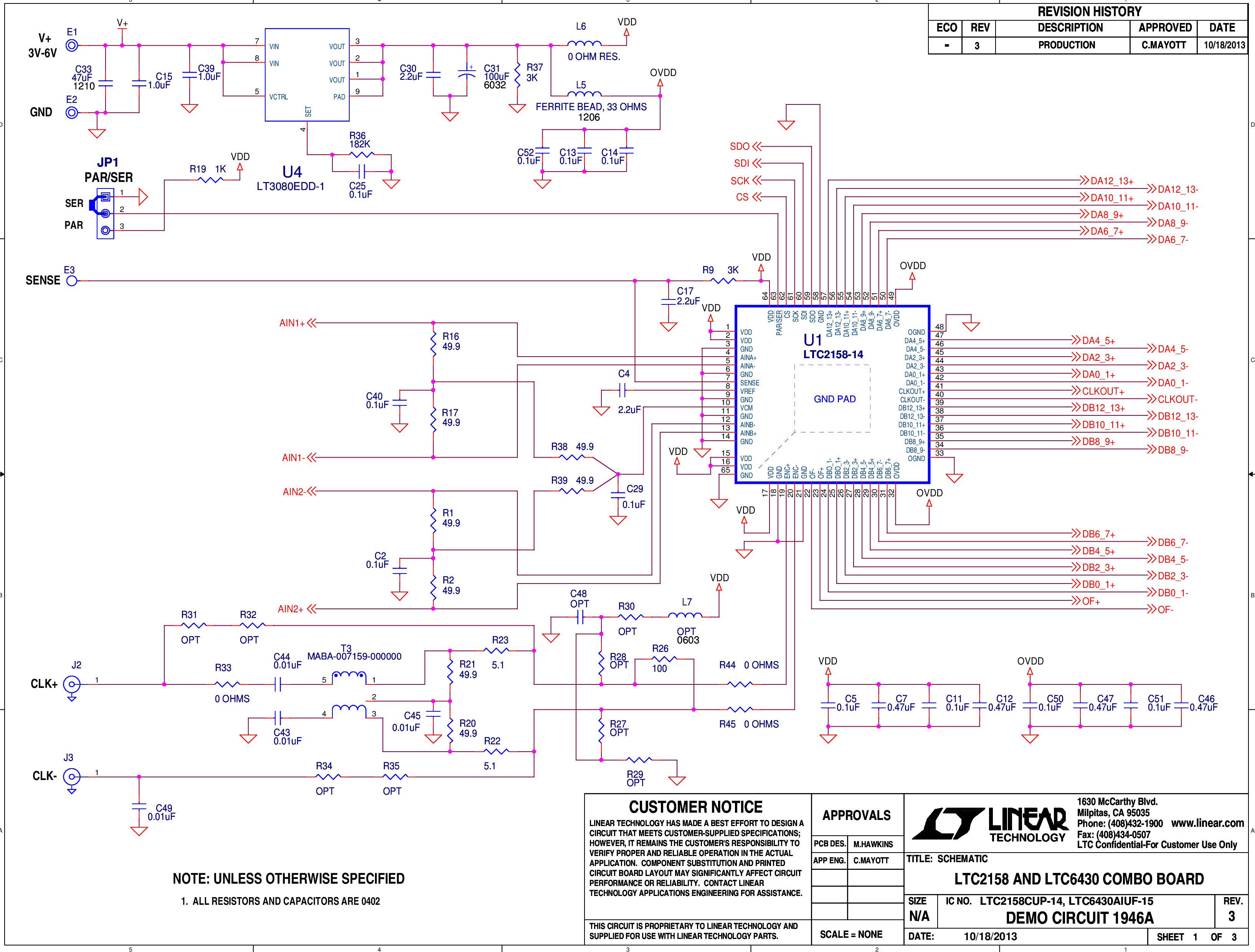

Demonstration circuit 1946A supports the LTC6430 and the LTC2158 high speed ADC. It was specially designed for applications that include an LTC6430, a high speed amplifier with 15dB of gain.
