LT8640
LT8640-1

静止電流が2.5μAの42V、5A同期整流式降圧Silent Switcher

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 30
1Ku当たりの価格 最低価格:$5.13
特長
  • Silent Switcher®アーキテクチャ
    • 超低EMI/EMC放射
    • スペクトル拡散周波数変調
  • 高周波で高効率
    • 1MHz時の最大効率:96%(12VIN、5VOUT
    • 2MHz時の最大効率:95%(12VIN、5VOUT
  • 広い入力電圧範囲:3.4V~42V
  • 最大連続出力電流:5A、ピーク・トランジェント出力電流:7A
  • 超低静止電流のBurst Mode®動作
    • 12V入力で3.3V出力を安定化時のIQ = 2.5μA
    • 出力リップル < 10mVP-P
  • 短い最小スイッチ・オン時間:40ns
  • すべての条件で低ドロップアウト:100mV(1A時)
  • 強制連続モード(LT8640-1のみ)
  • 過負荷時にインダクタの飽和を安全に許容
  • 調整可能および同期可能な周波数:200kHz~3MHz
  • ピーク電流モード動作
  • 出力ソフトスタートおよび出力トラッキング
  • 小型18ピン(3mm × 4mm)QFNおよびサイド・ウェッタブルQFN
製品概要
show more Icon

LT8640/LT8640-1はSilent Switcherアーキテクチャを備えた降圧レギュレータで、EMI/EMC放射を最小限に抑えながら最大3MHzの周波数で高い効率を実現するよう設計されています。出力が完全なレギュレーション状態で2.5μAという超低静止電流なので、非常に小さい負荷電流で最高の効率が要求されるアプリケーションが可能です。

LT8640/LT8640-1では、高いVINから低いVOUTへの変換が高周波で可能である上に、上側スイッチの最小オン時間を30nsと短くすることができます。SYNC/MODEピンにより、Burst Mode動作、スペクトラム拡散モード、外部クロックへの同期、パルス・スキップ・モード(LT8640)、強制連続モード(LT8640-1)のいずれかを選択することができます。

パッケージ SYNC/MODE ≠ 0 VC補償 Hグレード CLKOUT 内蔵コンデンサ
LT8640 QFN パルス・スキップ 内部 あり なし なし
LT8640-1 QFN FCM 内部 あり なし なし
LT8640S LQFN FCM 内部 なし あり あり
LT8643S LQFN FCM 外部 なし あり あり
LT8640S-2 LQFN FCM 内部 あり あり なし
LT8643S-2 LQFN FCM 外部 あり あり なし

アプリケーション

  • 自動車用電源および産業用電源
  • 汎用の降圧電源
  • GSM電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 30
1Ku当たりの価格 最低価格:$5.13

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT8640EUDC#PBF
  • HTML
  • HTML
LT8640EUDC#TRPBF
  • HTML
  • HTML
LT8640EUDC-1#PBF
  • HTML
  • HTML
LT8640EUDC-1#TRPBF
  • HTML
  • HTML
LT8640EUDCF#PBF
  • HTML
  • HTML
LT8640EUDCF#TRPBF
  • HTML
  • HTML
LT8640EUDCF-1#PBF
  • HTML
  • HTML
LT8640EUDCF-1#TRPBF
  • HTML
  • HTML
LT8640HUDC#PBF
  • HTML
  • HTML
LT8640HUDC#TRPBF
  • HTML
  • HTML
LT8640HUDC-1#PBF
  • HTML
  • HTML
LT8640HUDC-1#TRPBF
  • HTML
  • HTML
LT8640HUDCF#PBF
  • HTML
  • HTML
LT8640HUDCF#TRPBF
  • HTML
  • HTML
LT8640IUDC#PBF
  • HTML
  • HTML
LT8640IUDC#TRPBF
  • HTML
  • HTML
LT8640IUDC-1#PBF
  • HTML
  • HTML
LT8640IUDC-1#TRPBF
  • HTML
  • HTML
LT8640IUDCF#PBF
  • HTML
  • HTML
LT8640IUDCF#TRPBF
  • HTML
  • HTML
LT8640IUDCF-1#PBF
  • HTML
  • HTML
LT8640IUDCF-1#TRPBF
  • HTML
  • HTML
LT8640JUDCF#PBF
  • HTML
  • HTML
LT8640JUDCF#TRPBF
  • HTML
  • HTML
LT8640JUDCF#WPBF
  • HTML
  • HTML
LT8640JUDCF#WTRPBF
  • HTML
  • HTML
LT8640JUDCF-1#PBF
  • HTML
  • HTML
LT8640JUDCF-1#TRPBF
  • HTML
  • HTML
LT8640JUDCF-1#WPBF
  • HTML
  • HTML
LT8640JUDCF-1#WTRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 30, 2020

- 20_0293

Test Site Transfer from Analog Devices Singapore to UTAC Thailand

LT8640EUDC#PBF

製造中

LT8640EUDC#TRPBF

製造中

LT8640EUDCF#PBF

製造中

LT8640EUDCF#TRPBF

製造中

LT8640HUDC#PBF

製造中

LT8640HUDC#TRPBF

製造中

LT8640HUDCF#PBF

製造中

LT8640HUDCF#TRPBF

製造中

LT8640IUDC#PBF

製造中

LT8640IUDC#TRPBF

製造中

LT8640IUDCF#PBF

製造中

LT8640IUDCF#TRPBF

製造中

LT8640JUDCF#PBF

製造中

LT8640JUDCF#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 30, 2020

- 20_0293

arrow down

Test Site Transfer from Analog Devices Singapore to UTAC Thailand

LT8640EUDC#PBF

製造中

LT8640EUDC#TRPBF

製造中

LT8640EUDCF#PBF

製造中

LT8640EUDCF#TRPBF

製造中

LT8640HUDC#PBF

製造中

LT8640HUDC#TRPBF

製造中

LT8640HUDCF#PBF

製造中

LT8640HUDCF#TRPBF

製造中

LT8640IUDC#PBF

製造中

LT8640IUDC#TRPBF

製造中

LT8640IUDCF#PBF

製造中

LT8640IUDCF#TRPBF

製造中

LT8640JUDCF#PBF

製造中

LT8640JUDCF#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

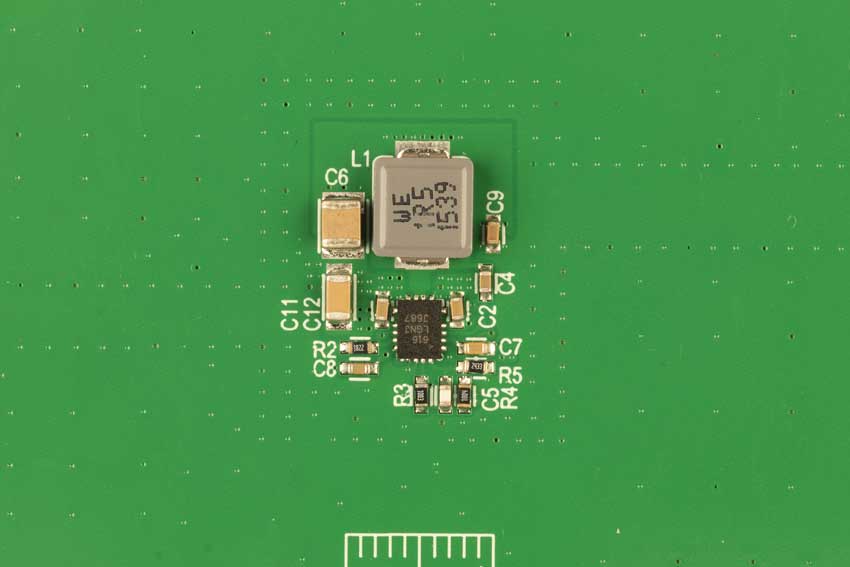

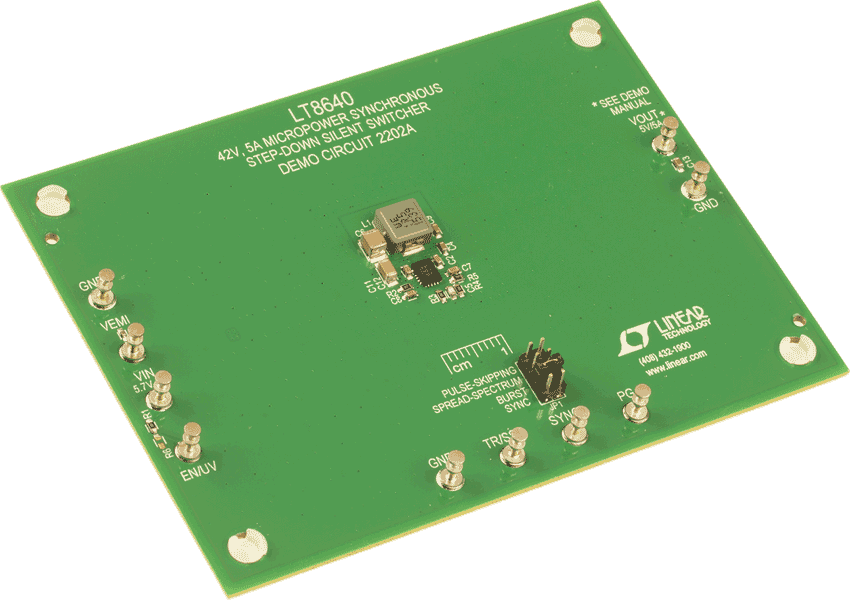

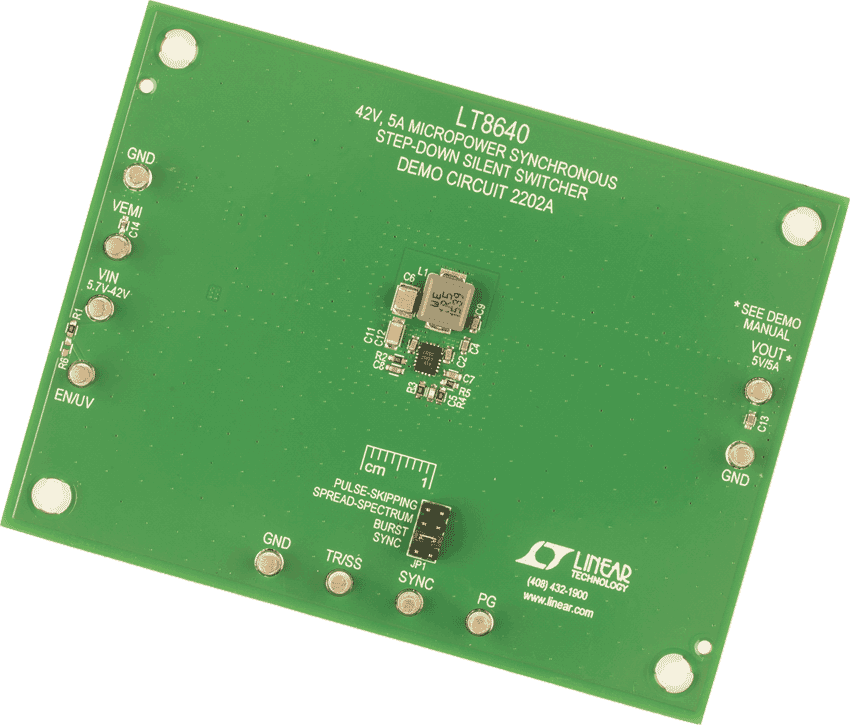

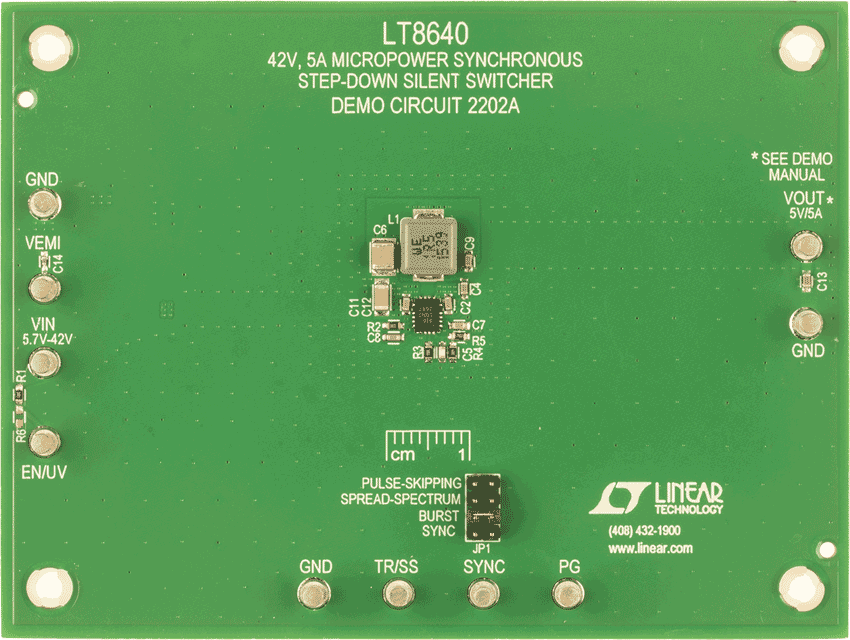

DC2202A

LT8640EUDCデモ用ボード | µPower降圧Silent Switcher、5.7V ≤ VIN ≤ 42V、VOUT= 5V@5A

zoom

DC2202A

LT8640EUDCデモ用ボード | µPower降圧Silent Switcher、5.7V ≤ VIN ≤ 42V、VOUT= 5V@5A

LT8640EUDCデモ用ボード | µPower降圧Silent Switcher、5.7V ≤ VIN ≤ 42V、VOUT= 5V@5A

製品の詳細

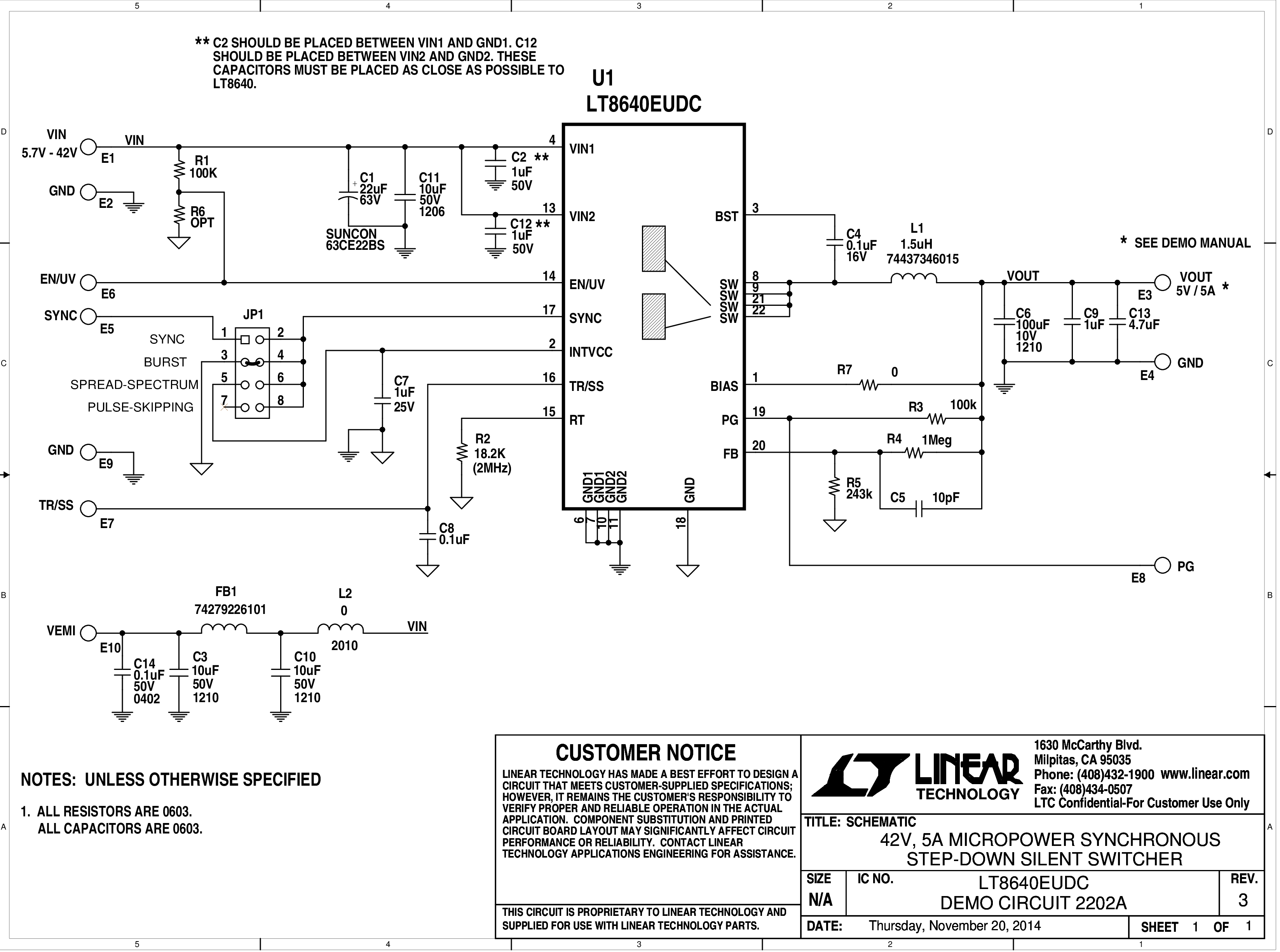

デモンストレーション回路2202Aは、LT8640を搭載した、スペクトラム拡散周波数変調付きの42V、5A、マイクロパワー同期型降圧Silent Switcher®(サイレント・スイッチャ)です。このデモ用ボードは、5.7V~42V入力、5V出力用に設計されています。入力範囲が広いため、​オートモーティブ・バッテリや工業用電源などの様々な入力源で使用できます。LT8640は、コンパクトな超低放射、高効率、高速同期整流モノリシック降圧スイッチング・レギュレータです。内蔵電源スイッチおよび必要な全回路が含まれているので、部品数が少なく、ソリューション・サイズが小型です。特殊なSilent SwitcherアーキテクチャによってEMI/EMC放射が最小限に抑えられます。選択可能なスペクトラム拡散モードにより、EMI/EMC性能を更に改善できます。Burst Mode®での2.5μAの超低静止電流により、超軽負荷で高効率です。 最小オン時間が40nsと高速であるため、高いVINから低いVOUTへの変換を高い周波数で実行できます。





ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
