LT8330

1A、60Vスイッチを内蔵した低静止電流の昇圧/SEPIC/反転コンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 26
1Ku当たりの価格 最低価格:$2.94
機能
  • 入力電圧範囲:3V~40V
  • 超低静止電流および低リップルのBurst Mode®動作:IQ=6μA
  • 1A/60Vのパワー・スイッチ
  • 1本の帰還ピンで正または負の出力電圧をプログラミング
  • 2MHz固定スイッチング周波数
  • 高精度のEN/UVLOピン電圧しきい値:1.6V
  • 内部補償およびソフトスタート
  • 高さの低い(1mm)ThinSOTパッケージ
  • 高さの低い(0.75mm)8ピン(3mm × 2mm)DFNパッケージ
  • AEC-Q100準拠により、自動車用アプリケーションに対応
製品概要
show more Icon

LT8330は、1本の帰還ピンを使用して正または負の出力電圧を発生することができる電流モードDC/DCコンバータです。このデバイスは、6μAの低静止電流で昇圧コンバータ、SEPICコンバータ、または反転コンバータとして構成することができます。低リップルのBurst Mode動作により、非常に少量の出力電流まで高い効率を維持しつつ、標準的なアプリケーションでは出力リップルを15mV未満に保ちます。内部で補償された電流モード・アーキテクチャにより、広い範囲の電源電圧および出力電圧にわたって安定した動作が得られます。起動時にインダクタ電流を制御するため、ソフトスタート機能および周波数フォールドバック機能を備えています。2MHz動作と小型パッケージ・オプションの組み合わせにより、低コストで面積効率の高いソリューションが可能です。


アプリケーション

  • 産業用および自動車用機器
  • 通信機器
  • 医療診断機器
  • 携帯型電子機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 26
1Ku当たりの価格 最低価格:$2.94

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT8330EDDB#TRMPBF
  • HTML
  • HTML
LT8330EDDB#TRPBF
  • HTML
  • HTML
LT8330EDDB#WTRMPBF
  • HTML
  • HTML
LT8330EDDB#WTRPBF
  • HTML
  • HTML
LT8330ES6#TRMPBF
  • HTML
  • HTML
LT8330ES6#TRPBF
  • HTML
  • HTML
LT8330HDDB#TRMPBF
  • HTML
  • HTML
LT8330HDDB#TRPBF
  • HTML
  • HTML
LT8330HDDB#WTRMPBF
  • HTML
  • HTML
LT8330HDDB#WTRPBF
  • HTML
  • HTML
LT8330HS6#TRMPBF
  • HTML
  • HTML
LT8330HS6#TRPBF
  • HTML
  • HTML
LT8330IDDB#TRMPBF
  • HTML
  • HTML
LT8330IDDB#TRPBF
  • HTML
  • HTML
LT8330IDDB#WTRMPBF
  • HTML
  • HTML
LT8330IDDB#WTRPBF
  • HTML
  • HTML
LT8330IS6#TRMPBF
  • HTML
  • HTML
LT8330IS6#TRPBF
  • HTML
  • HTML
LT8330JDDB#TRMPBF
  • HTML
  • HTML
LT8330JDDB#TRPBF
  • HTML
  • HTML
LT8330JDDB#WTRMPBF
  • HTML
  • HTML
LT8330JDDB#WTRPBF
  • HTML
  • HTML
LT8330JS6#TRMPBF
  • HTML
  • HTML
LT8330JS6#TRPBF
  • HTML
  • HTML
LT8330JS6#WTRMPBF
  • HTML
  • HTML
LT8330JS6#WTRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 8, 2021

- 20_0351

LT8330 Datasheet Limit Changes

LT8330EDDB#TRMPBF

製造中

LT8330EDDB#TRPBF

製造中

LT8330EDDB#WTRMPBF

製造中

LT8330EDDB#WTRPBF

製造中

LT8330ES6#TRMPBF

製造中

LT8330ES6#TRPBF

製造中

LT8330HDDB#TRMPBF

製造中

LT8330HDDB#TRPBF

製造中

LT8330HDDB#WTRMPBF

製造中

LT8330HDDB#WTRPBF

製造中

LT8330HS6#TRMPBF

製造中

LT8330HS6#TRPBF

製造中

LT8330IDDB#TRMPBF

製造中

LT8330IDDB#TRPBF

製造中

LT8330IDDB#WTRMPBF

製造中

LT8330IDDB#WTRPBF

製造中

LT8330IS6#TRMPBF

製造中

LT8330IS6#TRPBF

製造中

LT8330JDDB#TRMPBF

製造中

LT8330JDDB#TRPBF

製造中

LT8330JDDB#WTRMPBF

製造中

LT8330JDDB#WTRPBF

製造中

LT8330JS6#TRMPBF

製造中

LT8330JS6#TRPBF

製造中

LT8330JS6#WTRMPBF

製造中

LT8330JS6#WTRPBF

製造中

4 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8330EDDB#TRMPBF

製造中

LT8330EDDB#TRPBF

製造中

LT8330ES6#TRMPBF

製造中

LT8330ES6#TRPBF

製造中

LT8330HDDB#TRMPBF

製造中

LT8330HDDB#TRPBF

製造中

LT8330HS6#TRMPBF

製造中

LT8330HS6#TRPBF

製造中

LT8330IDDB#TRMPBF

製造中

LT8330IDDB#TRPBF

製造中

LT8330IS6#TRMPBF

製造中

LT8330IS6#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 8, 2021

- 20_0351

arrow down

LT8330 Datasheet Limit Changes

LT8330EDDB#TRMPBF

製造中

LT8330EDDB#TRPBF

製造中

LT8330EDDB#WTRMPBF

製造中

LT8330EDDB#WTRPBF

製造中

LT8330ES6#TRMPBF

製造中

LT8330ES6#TRPBF

製造中

LT8330HDDB#TRMPBF

製造中

LT8330HDDB#TRPBF

製造中

LT8330HDDB#WTRMPBF

製造中

LT8330HDDB#WTRPBF

製造中

LT8330HS6#TRMPBF

製造中

LT8330HS6#TRPBF

製造中

LT8330IDDB#TRMPBF

製造中

LT8330IDDB#TRPBF

製造中

LT8330IDDB#WTRMPBF

製造中

LT8330IDDB#WTRPBF

製造中

LT8330IS6#TRMPBF

製造中

LT8330IS6#TRPBF

製造中

LT8330JDDB#TRMPBF

製造中

LT8330JDDB#TRPBF

製造中

LT8330JDDB#WTRMPBF

製造中

LT8330JDDB#WTRPBF

製造中

LT8330JS6#TRMPBF

製造中

LT8330JS6#TRPBF

製造中

LT8330JS6#WTRMPBF

製造中

LT8330JS6#WTRPBF

製造中

4 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8330EDDB#TRMPBF

製造中

LT8330EDDB#TRPBF

製造中

LT8330ES6#TRMPBF

製造中

LT8330ES6#TRPBF

製造中

LT8330HDDB#TRMPBF

製造中

LT8330HDDB#TRPBF

製造中

LT8330HS6#TRMPBF

製造中

LT8330HS6#TRPBF

製造中

LT8330IDDB#TRMPBF

製造中

LT8330IDDB#TRPBF

製造中

LT8330IS6#TRMPBF

製造中

LT8330IS6#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

AD-ACEVSECRDSET-SL

Type 2 EVSE 3.6 kW Charging Cable

zoom

AD-ACEVSECRDSET-SL

Type 2 EVSE 3.6 kW Charging Cable

Type 2 EVSE 3.6 kW Charging Cable

機能と利点

  • Complete reference design for Type 2 EVSE Cordset (IC-CPD)
  • Power level from 2.3 kW up to 3.6 kW
  • Designed to comply with the applicable standards - IEC61851, IEC62752
  • Incorporates a 6 mA DC/30 mA rms RCD and a control pilot circuit
  • Stuck relay detection and relay state of health
  • Overtemperature detection
  • Integrated isolation
  • Reduced component count for cost optimization
  • Bluetooth 5.2 interface for connectivity to external devices
  • Open-source software stack to enable custom firmware development

製品の詳細

The AD-ACEVSECRDSET-SL is a complete Type 2 EVSE 3.6 kW charging cable solution, providing a reference design intended for evaluation and prototyping of electric vehicle (EV) charging systems.

The system includes a 3-channel isolated sigma-delta (Σ-Δ) ADC for voltage and current measurement on the single-phase power input and measurement of the relay voltage for solder contacts detection and relay state of health. Safe operation is enabled by the inclusion of a 6 mA DC / 30 mA rms RCD. Detection of overvoltage, undervoltage, overcurrent, overtemperature and EV diode presence is also available.

A MAX32655 low-power, ARM® Cortex®-M4 Microcontroller implements the logic for system control and communication with the EV over the control pilot interface. A programming and debugging interface are included. The MAX32655 Bluetooth 5.2 interface enables connectivity to external devices.

The design is accompanied by an open-source software stack and reference applications, enabling custom software development to start from a proven implementation validated to meet the applicable standards. An external programmer such as the MAX32625PICO MAXDAP Programming Adapter, or any other similar programmer supporting the SWD interface, is required to enable firmware programming and debug.

The system is designed to comply with the IEC61851 and IEC62752 standards.

APPLICATIONS

  • EV charging
reference details image

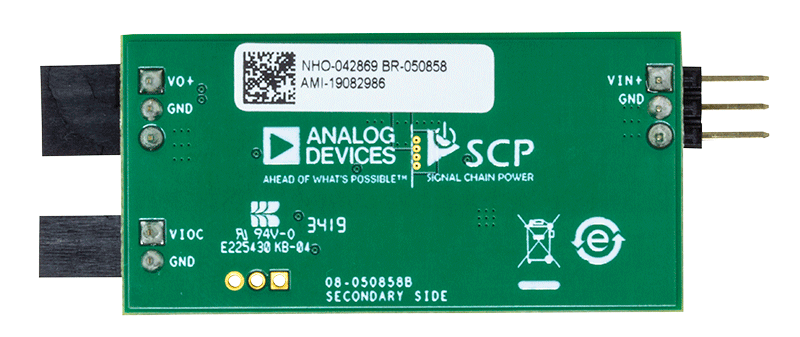

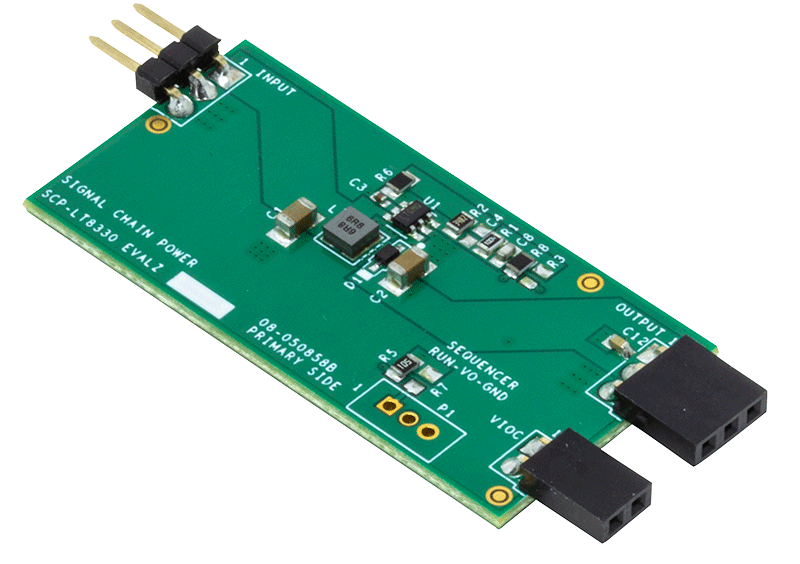

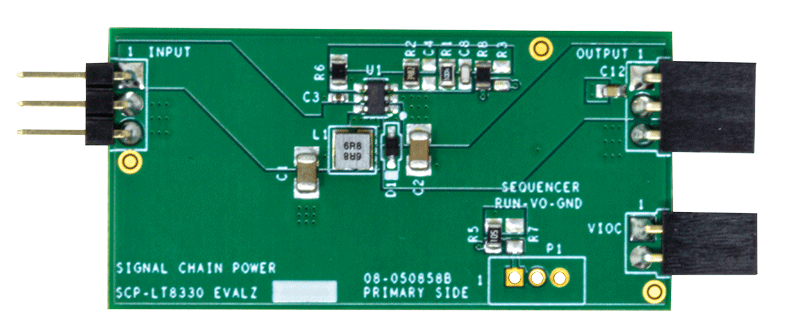

SCP-LT8330-EVALZ

LT8330シグナル・チェーン評価用ボード | 1A、60Vスイッチ内蔵ブースト・コンバータ

zoom

SCP-LT8330-EVALZ

LT8330シグナル・チェーン評価用ボード | 1A、60Vスイッチ内蔵ブースト・コンバータ

LT8330シグナル・チェーン評価用ボード | 1A、60Vスイッチ内蔵ブースト・コンバータ

製品の詳細

デモ回路SCP-LT8330-EVALZは、1A、60Vスイッチ内蔵のブースト/SEPIC/反転コンバータ、LT8330を備えています。デモ回路は、入力電圧範囲が10V〜36Vで出力電圧が48Vの、特別なブースト・コンバータです。12V入力での最大出力電流は、135mAになります。

シグナル・チェーン電源シリーズの他のすべてのボードと同様、このボードも他のSCPボードに簡単に接続可能で、シグナル・チェーン電源システム一式を構築できるよう設計されており、低消費電力シグナル・チェーンの迅速な評価を実現できます。このボードを評価するには、以下の汎用SCPハードウェアが必要になります。

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-5X1-EVALZ



SCPシリーズのデモ・ボードを正しく評価するには、SCPコンフィグレータ付属ソフトウェアが必要です。SCPコンフィグレータは、設計に適したボードとトポロジの選択に役立ちます。

デモ・マニュアルには、LT8330の動作や設定に関する重要な詳細情報は記載されていない点に注意してください。部品の詳細については、LT8330のデータシートを参照してください。

reference details image

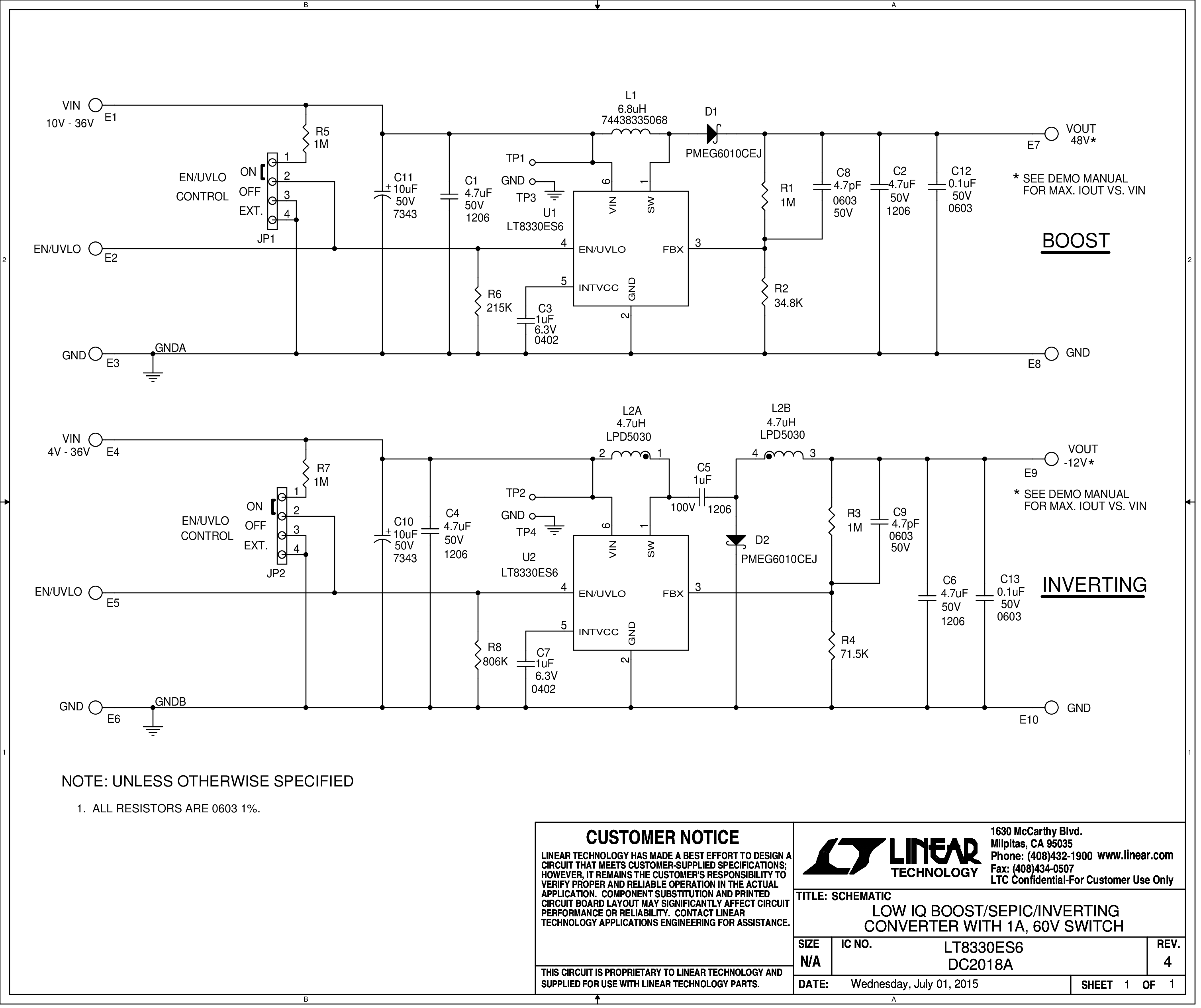

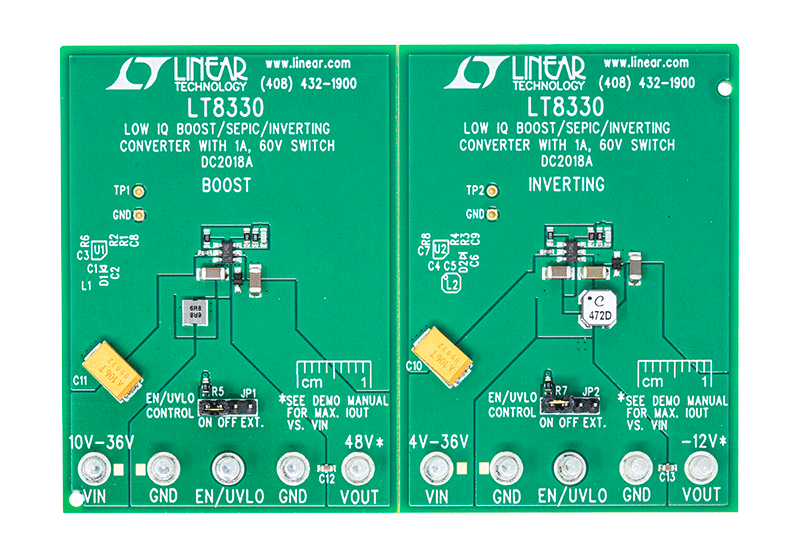

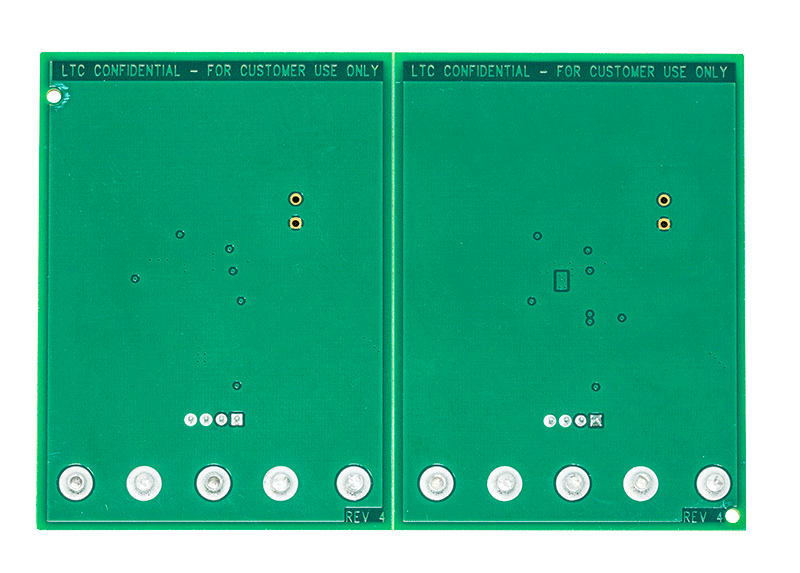

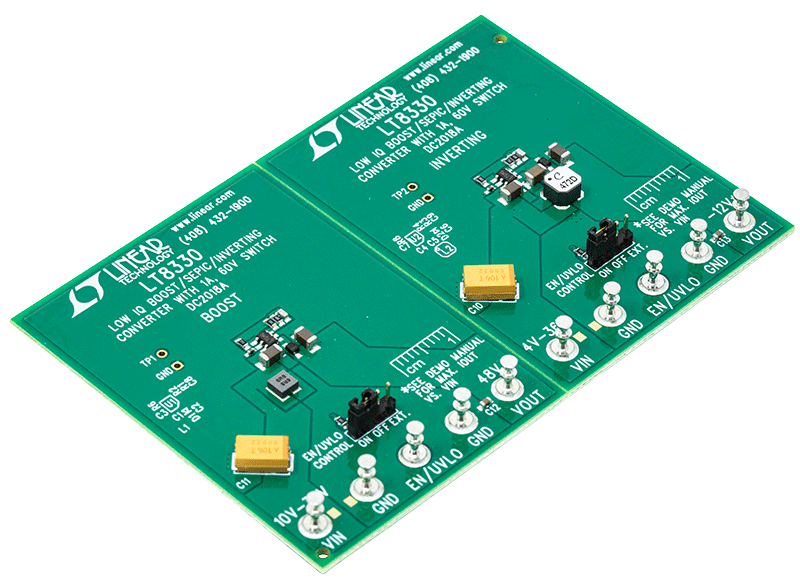

DC2018A

LT8330 Demo Board | Dual circuits. 1) 10V to 36V input to 48V at 135mA & 2) 4V to 36V input to -12V at 270mA

zoom

DC2018A

LT8330 Demo Board | Dual circuits. 1) 10V to 36V input to 48V at 135mA & 2) 4V to 36V input to -12V at 270mA

LT8330 Demo Board | Dual circuits. 1) 10V to 36V input to 48V at 135mA & 2) 4V to 36V input to -12V at 270mA

製品の詳細

Demonstration circuit 2018A features the LT8330, a low IQ boost/SEPIC/inverting converter with a 1A, 60V switch.


The LT8330 allows higher input and output voltages than comparable converters and also significantly reduces input current at light loads and no load. The LT8330 regulates either positive or negative outputs and has an internally programmed switching frequency of 2MHz.





ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン

リファレンス・デザイン 3

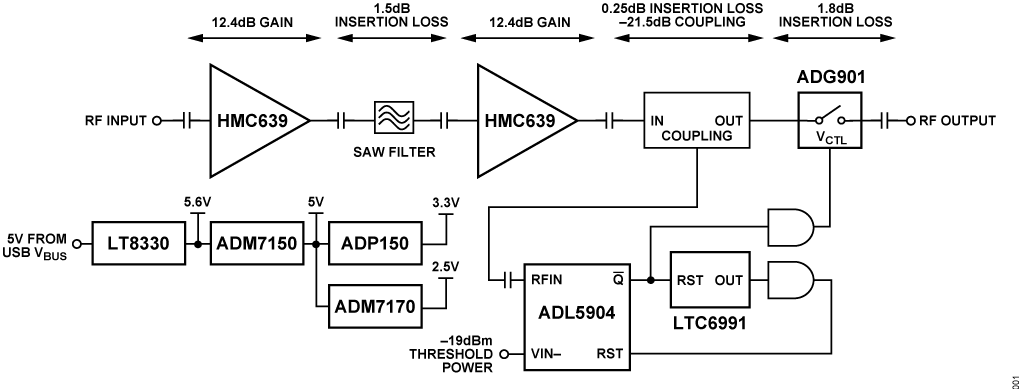

Figure 1. CN0521 Simplified Block Diagram

USB-Powered, 2.4 GHz RF Low Noise Amplifier Receiver with Overpower Protection Circuit

zoomopens a dialog

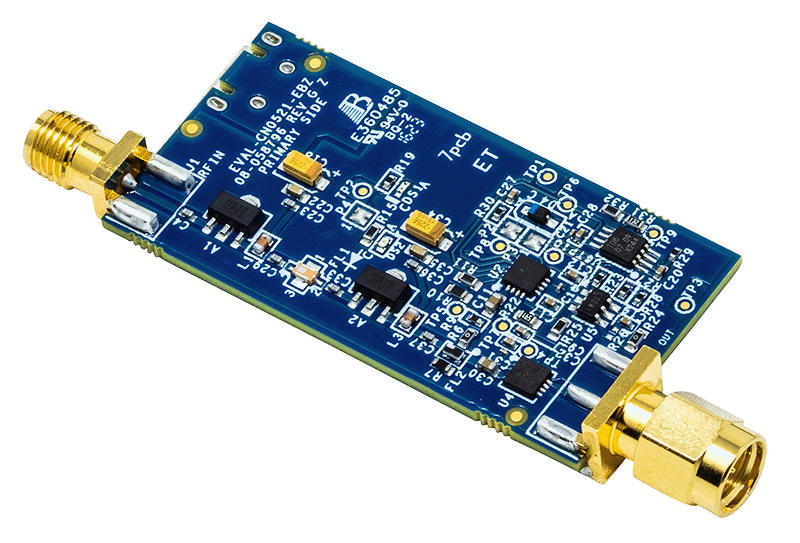

CN0521

USB-Powered, 2.4 GHz RF Low Noise Amplifier Receiver with Overpower Protection Circuit

CN0521

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
USB-Powered, 2.4 GHz RF Low Noise Amplifier Receiver with Overpower Protection Circuit

機能と利点

  • +26 dB of Rx Signal Gain
  • 50 ohm Input and Output Impedance
  • Overvoltage Input Protection
  • SMA Input and Output Connectors
  • USB Powered
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

8.71 M

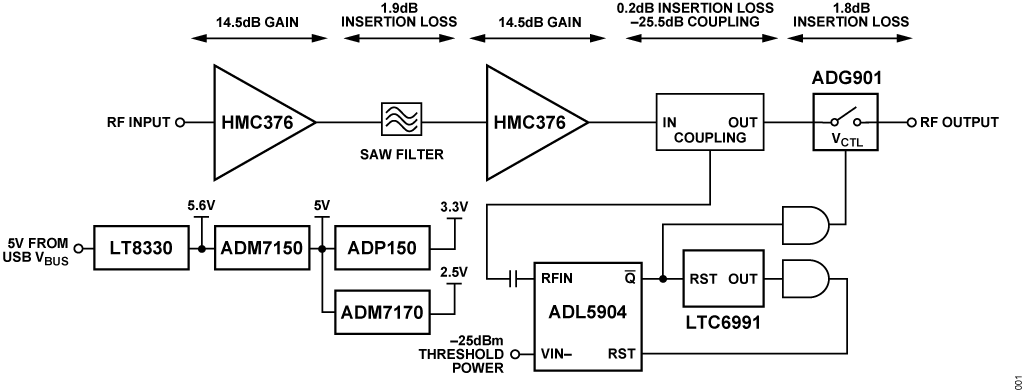

Figure 1. CN0518 Simplified Block Diagram

USB-Powered, 915 MHz RF Low Noise Amplifier Receiver with Overpower Protection Circuit

zoomopens a dialog

CN0518

USB-Powered, 915 MHz RF Low Noise Amplifier Receiver with Overpower Protection Circuit

CN0518

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
USB-Powered, 915 MHz RF Low Noise Amplifier Receiver with Overpower Protection Circuit

機能と利点

  • +25 dB of Rx Signal Gain
  • 50 ohm Input and Output Impedance
  • Overvoltage Input Protection
  • SMA Input and Output Connectors
  • USB Powered
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

8.21 M

Figure 1. CN0582 Simplified System Block Diagram

USB 3.0 クワッドチャンネル IEPE 振動センサー計測システム

zoomopens a dialog

CN0582

USB 3.0 クワッドチャンネル IEPE 振動センサー計測システム

CN0582

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
USB 3.0 クワッドチャンネル IEPE 振動センサー計測システム

機能と利点

  • 4チャンネルのアナログ入力
  • 4~20mAのIEPEセンサーに対応
  • 周波数発生器出力
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

11.22 M

ビデオ

Thumbnail Image

3 07, 2023

01:00

CN0582: USB 3.0 Quad-Channel IEPE Vibration Sensor Measurement System​
