ADXL354

低ノイズ、低ドリフト、低消費電力の3軸MEMS加速度センサー

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$32.74
特長
  • ハーメチック・パッケージにより優れた長期安定性が得られる
  • 0gオフセットの温度特性(全軸):0.15mg/°C(max)
  • 超低ノイズ密度(全軸):22.5µg/√Hz
  • 低消費電力、VSUPPLY(LDOレギュレータ・イネーブル)
    • ADXL354測定モード:150μA
    • ADXL355測定モード:200μA
    • ADXL354/ADXL355スタンバイ・モード:21μA
  • ADXL354では、アナログ出力帯域幅を調整可能
  • 電子機械式自己テスト
  • 温度センサーを内蔵
  • ADXL355のデジタル出力機能
    • デジタルSPIインターフェースおよびI2Cインターフェースをサポート
    • 20ビットADC
    • 同期サンプリングのデータ・インターポレーション・ルーチン
    • プログラマブル・ハイパス/ローパス・デジタル・フィルタ
  • 電圧範囲のオプション
    • 内部レギュレータ付きVSUPPLY:2.25V~3.6V
    • 内部低ドロップアウトレギュレータ (LDO)をバイパスしたV1P8ANA、V1P8DIG:1.8V(typ)±10%
  • 動作温度範囲:−40°C~+125°C
  • 14端子、6mm × 5.6mm × 2.2mm、LCCパッケージ
製品概要
show more Icon

アナログ出力ADXL354とデジタル出力ADXL355は、低ノイズ密度、低0gオフセット・ドリフト、低消費電力の性能を備え、測定範囲を選択できる3軸加速度センサーです。ADXL354Bは±2gと±4gのレンジ、ADXL354Cは±2gと±8gのレンジ、ADXL355は±2g、±4g、±8gのレンジに対応します。ADXL354/ADXL355は業界最先端のノイズ性能、温度に対して最小限のオフセット・ドリフト、長期的な安定性を備え、最低限のキャリブレーションで高精度のアプリケーションを実現します。

小型フォーム・ファクタで低消費電力の高集積ADXL355は、モノのインターネット(IoT)センサー・ノードなどのワイヤレス製品設計に最適です。

ADXL355の多機能ピンの名称は、シリアル・ペリフェラル・インターフェース(SPI)またはI2Cインターフェースの該当する機能のみで表される場合があります。

アプリケーション

  • 慣性計測ユニット(IMU)/姿勢方位基準装置(AHRS)
  • プラットホーム安定化装置
  • 構造健全性モニタリング
  • 地震画像処理
  • 傾斜検知
  • ロボット
  • 状態監視

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$32.74

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADXL354BEZ
  • HTML
  • HTML
ADXL354BEZ-RL
  • HTML
  • HTML
ADXL354BEZ-RL7
  • HTML
  • HTML
ADXL354CEZ
  • HTML
  • HTML
ADXL354CEZ-RL
  • HTML
  • HTML
ADXL354CEZ-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 20, 2022

- 22_0133

Carsem-M as an Alternate Assembly Site for LCC package for ADXL35X Family

ADXL354BEZ

製造中

ADXL354BEZ-RL

製造中

ADXL354BEZ-RL7

製造中

ADXL354CEZ

製造中

ADXL354CEZ-RL

製造中

ADXL354CEZ-RL7

製造中

8 9, 2018

- 18_0115

MEMS Die Attach Change for ADXL354, ADXL355, ADXL356, ADXL357

ADXL354BEZ

製造中

ADXL354BEZ-RL

製造中

ADXL354BEZ-RL7

製造中

ADXL354CEZ

製造中

ADXL354CEZ-RL

製造中

ADXL354CEZ-RL7

製造中

7 13, 2018

- 17_0029

ADXL354, ADXL355, ADXL356, ADXL357 Assembly Transfer to Cirtek and Wire Change

ADXL354BEZ

製造中

ADXL354BEZ-RL

製造中

ADXL354BEZ-RL7

製造中

ADXL354CEZ

製造中

ADXL354CEZ-RL

製造中

ADXL354CEZ-RL7

製造中

2 9, 2018

- 18_0025

Sensor Die Size Change for MEMs Products ADXL354, ADXL355, ADXL356, ADXL357

ADXL354BEZ

製造中

ADXL354BEZ-RL

製造中

ADXL354BEZ-RL7

製造中

ADXL354CEZ

製造中

ADXL354CEZ-RL

製造中

ADXL354CEZ-RL7

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 20, 2022

- 22_0133

arrow down

Carsem-M as an Alternate Assembly Site for LCC package for ADXL35X Family

ADXL354BEZ

製造中

ADXL354BEZ-RL

製造中

ADXL354BEZ-RL7

製造中

ADXL354CEZ

製造中

ADXL354CEZ-RL

製造中

ADXL354CEZ-RL7

製造中

8 9, 2018

- 18_0115

arrow down

MEMS Die Attach Change for ADXL354, ADXL355, ADXL356, ADXL357

ADXL354BEZ

製造中

ADXL354BEZ-RL

製造中

ADXL354BEZ-RL7

製造中

ADXL354CEZ

製造中

ADXL354CEZ-RL

製造中

ADXL354CEZ-RL7

製造中

7 13, 2018

- 17_0029

arrow down

ADXL354, ADXL355, ADXL356, ADXL357 Assembly Transfer to Cirtek and Wire Change

ADXL354BEZ

製造中

ADXL354BEZ-RL

製造中

ADXL354BEZ-RL7

製造中

ADXL354CEZ

製造中

ADXL354CEZ-RL

製造中

ADXL354CEZ-RL7

製造中

2 9, 2018

- 18_0025

arrow down

Sensor Die Size Change for MEMs Products ADXL354, ADXL355, ADXL356, ADXL357

ADXL354BEZ

製造中

ADXL354BEZ-RL

製造中

ADXL354BEZ-RL7

製造中

ADXL354CEZ

製造中

ADXL354CEZ-RL

製造中

ADXL354CEZ-RL7

製造中

評価用キット

評価用キット 1

reference details image

EVAL-ADXL35X

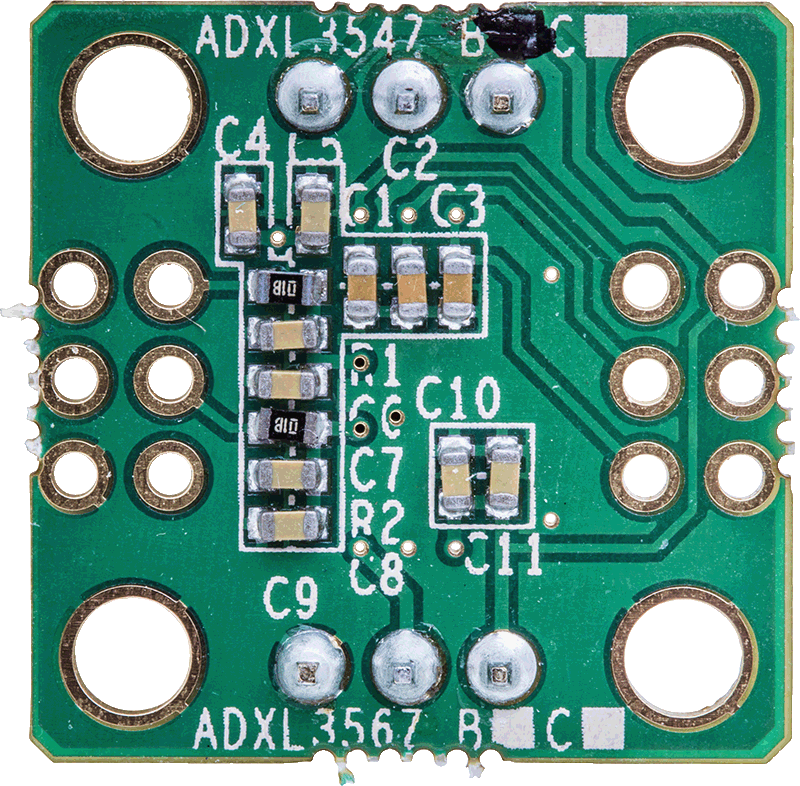

ADXL354/ADXL355/ADXL356/ADXL357 Breakout Board

zoom

EVAL-ADXL35X

ADXL354/ADXL355/ADXL356/ADXL357 Breakout Board

ADXL354/ADXL355/ADXL356/ADXL357 Breakout Board

機能と利点

  • 2 sets of spaced vias for populating 6-pin headers
  • Easily attachable to prototyping board or PCB
  • Small size and board stiffness minimize impact on the system being monitored and acceleration measurements

製品の詳細

The EVAL-ADXL35x-Z are simple evaluation boards that allow quick evaluation of the performance of Analog Devices new series of low power, low noise, low drift 3-axis, MEMS accelerometers. The series consists of both analog and digital output devices, supporting a variety of Full Scale Ranges (FSR). The model descriptions are shown in the ordering guide below. These evaluation boards are ideal for evaluation of the ADXL35x accelerometer series in an existing system because the stiffness and the small size of the evaluation board minimize the effect of the board on both the system and acceleration measurements.
