ADP5070

DC/DCスイッチング・レギュレータ、1 A/0.6 A、独立した正と負の出力

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.34
特長
  • 広い入力電圧範囲:2.85 V ~ 15 V
  • 良く安定化され、別々に抵抗で設定可能なVPOS出力 と VNEG 出力を生成
  • VPOS出力を生成する昇圧レギュレータ
    • 最大39 Vの調整可能な正出力
    • 1.0 Aメイン・スイッチを内蔵
    • 自動昇圧/降圧向けにオプションのシングル・エンド一次インダクタ・コンバータ(SEPIC)構成
  • VNEG出力を生成する反転レギュレータ
    • 最低VIN − 39 Vの調整可能負出力電圧
    • 0.6 Aのメイン・スイッチを内蔵
  • 正出力と負出力の両方に真のシャットダウン
  • スイッチング周波数は1.2 MHz/2.4 MHzで、オプションで1.0 MHz ~ 2.6 MHzの外部周波数に同期
  • 抵抗で設定可能なソフト・スタート・タイマー
  • システム・ノイズを低減するためのスルーレート制御
  • 個別の高精度イネーブルと対称スタート(VPOSファースト又は VNEGファースト)のための柔軟なスタートアップ・シーケンス制御
  • 位相ずれ動作
  • UVLO、OCP、OVP、TSDの保護機能
  • 4 mm × 4 mm、20ピンLFCSP と 20ピンTSSOP
  • ジャンクション温度範囲:−40°C ~ +125°C
  • ADIsimPowerツールセットによりサポート
製品概要
show more Icon

ADP5070は、別々に安定化した正電圧と負電圧を生成するデュアル高性能DC/DCレギュレータです。入力電圧範囲は2.85 V ~ 15 Vで、様々な幅広いアプリケーションに対応します。両方のレギュレータにはメイン・スイッチが内蔵されているので、最大+39 Vの調整可能な正出力電圧と入力電圧より低い最低−39 Vの負出力電圧を発生する事ができます。

ADP5070はピンで選択可能なスイッチング周波数1.2 MHz/2.4 MHzで動作します。ADP5070は1.0 MHz ~ 2.6 MHzの外部発信器に同期する事ができ、ノイズに敏感なアプリケーションでノイズフィルタを容易にします。両方のレギュレータには電磁干渉(EMI)を低減するために、MOSFET駆動段を制御するプログラマブル・スルーレート制御回路が組み込まれています。

手動イネーブル・オプション、同期モード、正電源ファースト、負電源ファーストとともに柔軟性のあるスタートアップ・シーケンスが提供されています。

ADP5070にはパワーアップ時に突入電流を避けるために内蔵で固定の又は抵抗で設定可能なスタート・タイマーが含まれています。シャットダウン中に、真のシャットダウンになるように両方のレギュレータは入力電源から負荷を完全に切断します。

ADP5070のその他の主な安全機能には、過電流保護(OCP)、過電圧保護(OVP)、サーマル・シャットダウン(TSD)、入力の低電圧ロックアウト(UVLO)があります。

ADP5070は、20ピンLFCSPと20ピンTSSOPパッケージを採用し、-40°C~+125°Cのジャンクション温度範囲で仕様が規定されています。

アプリケーション
  • 両電源用アンプ、ADC、DAC、マルチプレクサ
  • 電荷結合素子(CCD)のバイアス電源
  • 光モジュールの電源
  • RFパワー・アンプ(PA)のバイアス

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.34

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP5070ACPZ
  • HTML
  • HTML
ADP5070ACPZ-R7
  • HTML
  • HTML
ADP5070AREZ
  • HTML
  • HTML
ADP5070AREZ-R7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

SCP-ADP5070-EVALZ

ADP5070シグナル・チェーン評価用ボード | デュアル・ブースト/反転コンバータ

zoom

SCP-ADP5070-EVALZ

ADP5070シグナル・チェーン評価用ボード | デュアル・ブースト/反転コンバータ

ADP5070シグナル・チェーン評価用ボード | デュアル・ブースト/反転コンバータ

製品の詳細

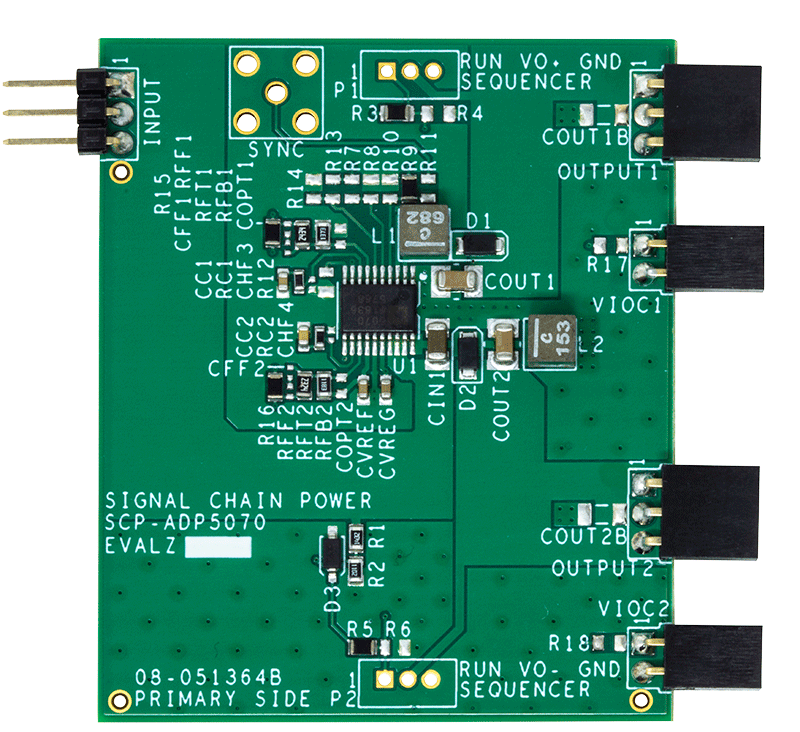

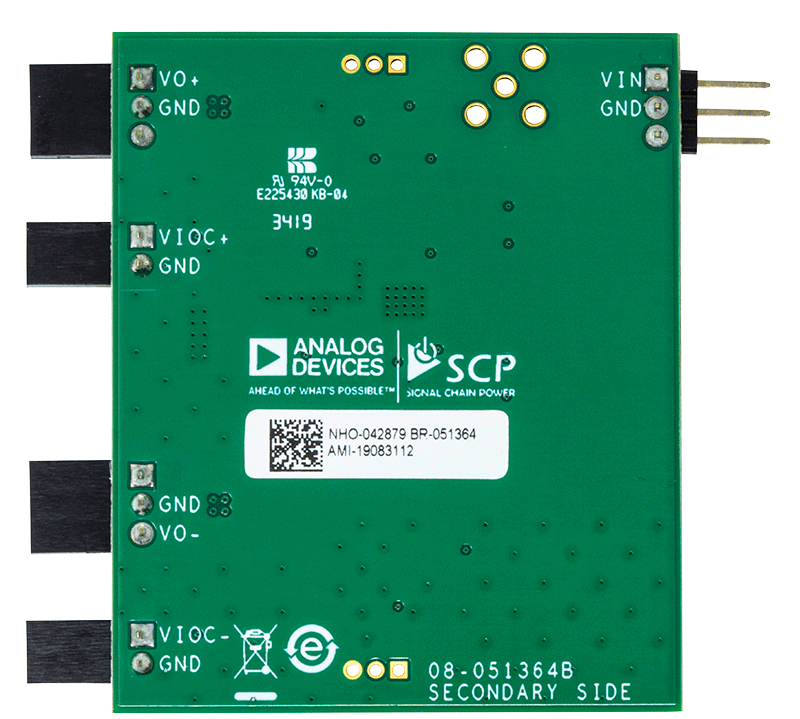

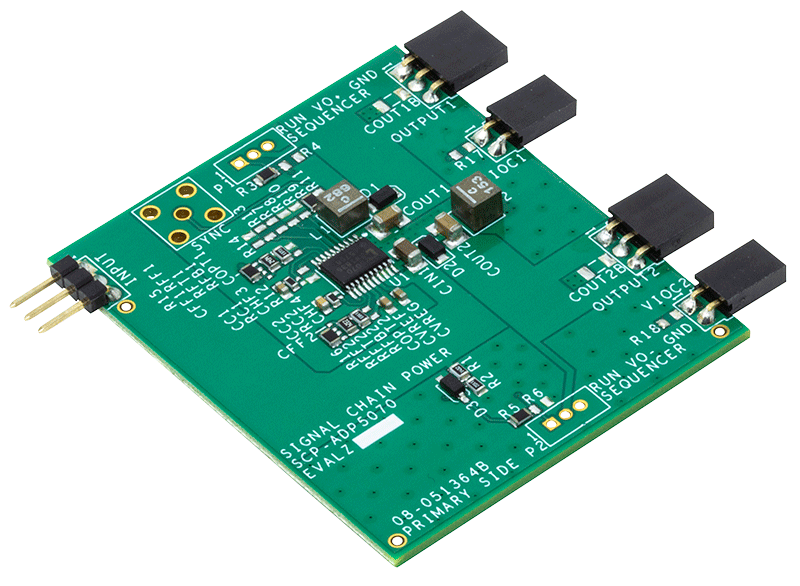

デモ回路SCP-ADP5070-EVALZは、複数のシグナル・チェーンに給電するため正負2極の安定化電圧を生成するよう設計された、デュアル出力DC/DCコンバータです。正電圧レギュレータは15V/1Aの出力を提供し、負電圧レギュレータは–15V/300mAを供給します。

シグナル・チェーン電源シリーズの他のすべてのボードと同様、このボードも他のSCPボードに簡単に接続可能で、シグナル・チェーン電源システム一式を構築できるよう設計されており、低消費電力シグナル・チェーンの迅速な評価を実現できます。このボードを評価するには、以下の汎用SCPハードウェアが必要になります。

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-5X1-EVALZ



SCPシリーズのデモ・ボードを正しく評価するには、SCPコンフィグレータ付属ソフトウェアが必要です。SCPコンフィグレータは、設計に適したボードとトポロジの選択に役立ちます。

デモ・マニュアルには、ADP5070の動作や設定に関する重要な詳細情報は記載されていない点に注意してください。部品の詳細については、ADP5070のデータシートを参照してください。

reference details image

EVAL-ADP5070

ADP5070/ADP5071 Evaluation Board

zoom

EVAL-ADP5070

ADP5070/ADP5071 Evaluation Board

ADP5070/ADP5071 Evaluation Board

機能と利点

  • Input voltage range: 3V to 5.5V
  • Output Voltage: +/- 15V
  • Output Voltage With LDOs: +/-12V

製品の詳細

The ADP5070CP-EVALZ and ADP5071CP-EVALZ evaluation board are used to demonstrate the functionality of the ADP5070 and ADP5071 dc-to-dc converters, respectively.

Simple device measurements, such as line regulation, load regulation and efficiency, can be evaluated with the board. Device features, including selectable operating frequency, soft start, sequencing and slew rate control, may be demonstrated. The ADP7142 and ADP7182 LDOs are also available on the board as an option for enhanced low noise output.

For more details about dc-to-dc converters, refer to the ADP5070 and ADP5071 datasheets. For further information on the LDOs, refer to the ADP7142 and ADP7182 datasheet.

Additional Equipment Needed

  • DC power supply
  • Multimeters for voltage and current measurements
  • Electronic or resistive loads

Evaluation Kit Contents

  • ADP5070CP-EVALZ or ADP5071CP-EVALZ evaluation board
