ADP2164

ステップダウンDC-DCレギュレータ、6.5V、4A、高効率

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$2.13
特長
  • 連続出力電流: 4A
  • 43mΩと29mΩのFETを内蔵
  • 出力精度:±1.5%
  • 入力電圧範囲: 2.7 V~6.5 V
  • 出力電圧範囲:0.6 V~入力電圧(VIN
  • スイッチング周波数:
    • 固定周波数:600kHzまたは1.2MHz
    • 可変周波数:500 kHz~1.4 MHz
  • 500 kHzと1.4 MHz間で同期可能
  • 選択可能な同期位相シフト0° または180°
  • 電流モード・アーキテクチャ
  • 正確なイネーブル入力
  • パワー・グッド出力を装備
  • 電圧トラッキング入力
  • ソフト・スタートを内蔵
  • 内部位相補償
  • プリチャージ出力でのスタートアップ
  • UVLO、OVP、OCP、サーマル・シャットダウン
  • 16ピンの4 mm × 4 mm LFCSPパッケージを採用
  • ADIsimPower™デザイン・ツールでサポート
製品概要
show more Icon

ADP2164は、4A、同期型、ステップダウンのDC-DC安定化電源で、小型4×4mmのLFCSPパッケージで供給されます。この製品は、電流モード、定周波数のパルス幅変調(PWM)制御を使っており、優れた安定性とトランジエント応答を実現しています。

ADP2164の入力電圧範囲は、2.7V~6.5Vです。ADP2164の出力電圧は、0.6V~入力電圧(VIN)間で調整可能となっています。また、ADP2164では、以下の6種の固定出力電圧オプションが用意されています:3.3V、2.5V、1.8V、1.5V、1.2 V、1.0V

ADP2164には、効率の最大化と外部部品数の最小化を図るために、低オン抵抗のPチャンネルとNチャンネルの内部MOSFETペアーが内蔵されています。100%のデューティ・サイクル動作は、4Aの出力電流時で、低ドロップアウト電圧を実現します。

高い1.2MHzのPWMスイッチング周波数を採用しているため、小型外部部品の使用が可能となっており、SYNC入力により、複数ICを異なる位相で同期させ、リップルを軽減させ、ビート周波数を排除します。

ADP2164のその他の機能として、アンダーボルテージ・ロックアウト(UVLO)機能、スタートアップ時の突入電流を制限するソフトスタート機能、過電圧保護機能(OVP)、過電流保護(OCP)およびサーマル・シャットダウン機能などがあります。

アプリケーション

  • POL(ポイント・オブ・ロード)変換
  • 通信関連、ネットワーキング装置
  • 工業用および計測機器
  • 民生用電子機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$2.13

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP2164ACPZ-1.0-R7
  • HTML
  • HTML
ADP2164ACPZ-1.2-R7
  • HTML
  • HTML
ADP2164ACPZ-1.5-R7
  • HTML
  • HTML
ADP2164ACPZ-1.8-R7
  • HTML
  • HTML
ADP2164ACPZ-2.5-R7
  • HTML
  • HTML
ADP2164ACPZ-3.3-R7
  • HTML
  • HTML
ADP2164ACPZ-R7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 14, 2019

- 18_0124

Die Revision for ADP2164

ADP2164ACPZ-1.0-R7

製造中

ADP2164ACPZ-1.2-R7

製造中

ADP2164ACPZ-1.5-R7

製造中

ADP2164ACPZ-1.8-R7

製造中

ADP2164ACPZ-2.5-R7

製造中

ADP2164ACPZ-3.3-R7

製造中

ADP2164ACPZ-R7

製造中

2 6, 2017

- 16_0234

Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.

ADP2164ACPZ-1.0-R7

製造中

ADP2164ACPZ-1.2-R7

製造中

ADP2164ACPZ-1.5-R7

製造中

ADP2164ACPZ-1.8-R7

製造中

ADP2164ACPZ-2.5-R7

製造中

ADP2164ACPZ-3.3-R7

製造中

ADP2164ACPZ-R7

製造中

8 6, 2014

- 13_0230

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

ADP2164ACPZ-1.0-R7

製造中

ADP2164ACPZ-1.2-R7

製造中

ADP2164ACPZ-1.5-R7

製造中

ADP2164ACPZ-1.8-R7

製造中

ADP2164ACPZ-2.5-R7

製造中

ADP2164ACPZ-3.3-R7

製造中

ADP2164ACPZ-R7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 14, 2019

- 18_0124

arrow down

Die Revision for ADP2164

ADP2164ACPZ-1.0-R7

製造中

ADP2164ACPZ-1.2-R7

製造中

ADP2164ACPZ-1.5-R7

製造中

ADP2164ACPZ-1.8-R7

製造中

ADP2164ACPZ-2.5-R7

製造中

ADP2164ACPZ-3.3-R7

製造中

ADP2164ACPZ-R7

製造中

2 6, 2017

- 16_0234

arrow down

Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.

ADP2164ACPZ-1.0-R7

製造中

ADP2164ACPZ-1.2-R7

製造中

ADP2164ACPZ-1.5-R7

製造中

ADP2164ACPZ-1.8-R7

製造中

ADP2164ACPZ-2.5-R7

製造中

ADP2164ACPZ-3.3-R7

製造中

ADP2164ACPZ-R7

製造中

8 6, 2014

- 13_0230

arrow down

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

ADP2164ACPZ-1.0-R7

製造中

ADP2164ACPZ-1.2-R7

製造中

ADP2164ACPZ-1.5-R7

製造中

ADP2164ACPZ-1.8-R7

製造中

ADP2164ACPZ-2.5-R7

製造中

ADP2164ACPZ-3.3-R7

製造中

ADP2164ACPZ-R7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 6

reference details image

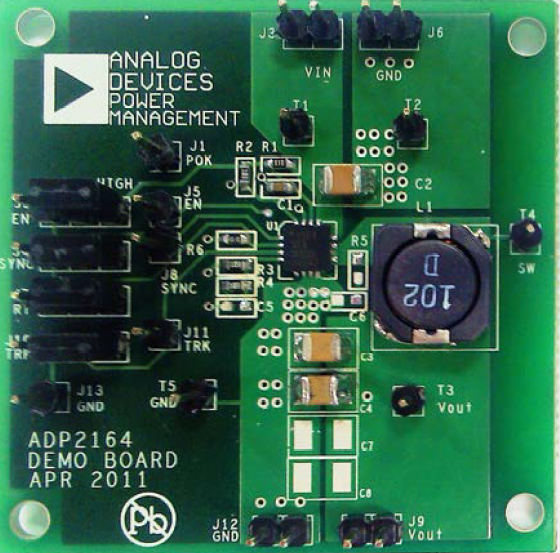

EVAL-ADP2164

ADP2164 Evaluation Board

zoom

EVAL-ADP2164

ADP2164 Evaluation Board
